YAMAHA 전자 드럼 DTX402K·DTX432K·DTX452K 모델의 드럼 모듈은 연주, 연습, 설정을 모두 제어하는 핵심 장치입니다.
이 글에서는 드럼 모듈 전면 버튼 구성, 컨트롤 패널 하단의 단자(AUX IN, PHONES/OUTPUT, USB 등), 상단 패널의 트리거 입력 및 하이햇·킥 연결부까지 각 부분의 명칭과 역할을 이미지와 함께 정리했습니다.

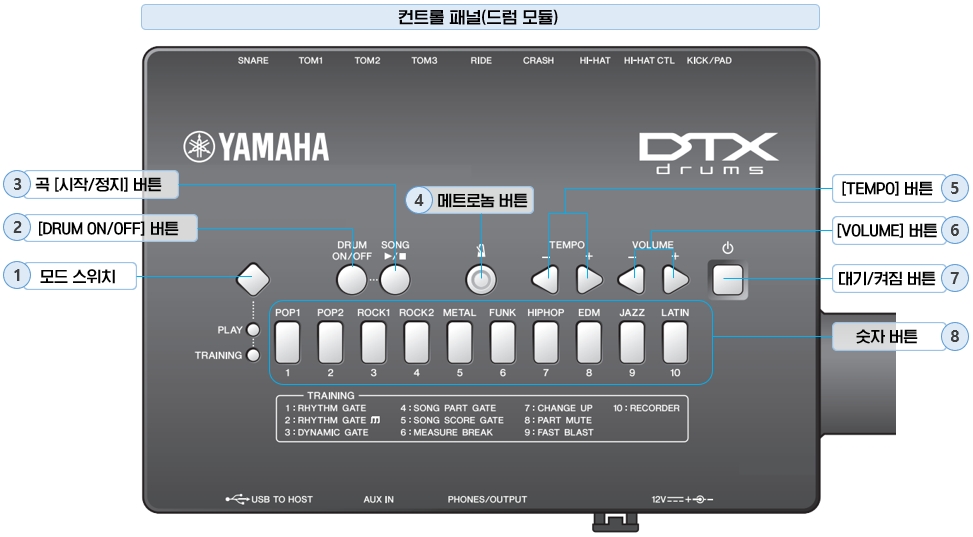

드럼 모듈
YAMAHA 전자 드럼 DTX402K·DTX432K·DTX452K 제품의 컨트롤 패널의 드럼 모듈에 대한 각 부분의 명칭은 다음과 같습니다.
- ① 모드 스위치
- 이 스위치를 눌러 재생 모드와 교육 모드를 전환합니다.
- 이 스위치를 길게 눌러 메뉴 모드를 선택합니다.
- ② [DRUM ON/OFF] 버튼
이 버튼을 사용하여 연습 드럼 패턴의 드럼 파트를 음소거 설정 및 음소거 해제합니다. - ③ [▶/■ ] 버튼(시작/정지)
- 이 버튼을 사용하여 곡을 시작 및 정지합니다.
- 교육 모드에서는 교육 세션을 시작 및 정지하는 데도 사용합니다.
- ④ [메트로놈] 버튼
- 이 버튼을 사용하여 내장 메트로놈을 시작 및 정지합니다.
- 교육 모드에서는 교육 세션을 시작 및 정지하는 데도 사용합니다.
- ⑤ [TEMPO] 버튼
버튼들을 사용하여 1BPM 단위로 템포를 증가 또는 감소시킵니다.
*: 메뉴 모드에서는 설정을 증가 또는 감소시킬 때도 사용합니다. - ⑥ [VOLUME] 버튼
이 버튼들을 사용하여 드럼 모듈의 전체 음량을 조절합니다.
[+] 버튼을 누르면 증가, [–] 버튼을 누르면 감소합니다 - ⑦ [대기/켜짐] 버튼
이 버튼을 사용하여 드럼 모듈을 켜고 끕니다. - ⑧ 숫자 버튼
- 이 버튼들을 사용하여 음악 카테고리 및 교육 유형을 선택합니다.
- 템포를 직접 입력하는 데에도 사용할 수 있습니다.
- 메뉴 모드에서는 설정을 선택하는 데 사용합니다.
- 메뉴 모드에서 설정 값을 직접 입력하는 데도 사용할 수 있습니다.

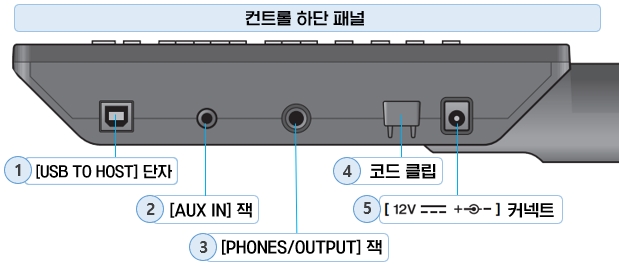

하단 패널
YAMAHA 전자 드럼 DTX402K·DTX432K·DTX452K 제품의 컨트롤 패널 하단의 각 부분의 명칭은 다음과 같습니다.
- ① [USB TO HOST] 단자
- 컴퓨터나 iPhone 또는 iPad와 같은 스마트 기기를 연결하여 디지털 신호(오디오 및 MIDI)를 전송 및 수신합니다.
- iPhone 또는 iPad 연결시추가부품이필요합니다. 자세한 정보는 “iPhone/iPad Connection Manual(iPhone/iPad연결 설명서)”(PDF)을 참조하십시오.
- ② [AUX IN] 잭
보조 입력 스테레오 미니 잭은 외부 소스에서 오디오를 입력할 때 사용합니다.
예를 들어, 이 잭을 사용하여 휴대용 뮤직 플레이어 또는 이와 유사한 장치를 연결하여 즐겨 듣는 곡에 맞춰 연주할 수 있습니다. - ③ [PHONES/OUTPUT] 잭
이 표준 스테레오 오디오 잭은 헤드폰, 앰프, 믹서 또는 그 외 비슷한 장비를 연결할 때 사용합니다 - ④ 코드 클립
AC 어댑터 코드를 이 클립에 감아두어 사용 중 우발적인 플러그 분리를 방지합니다. - ⑤ [12V 전원] 커넥터
이 커넥터를 드럼 모듈과 함께 제공되는 AC 어댑터에 사용합니다.

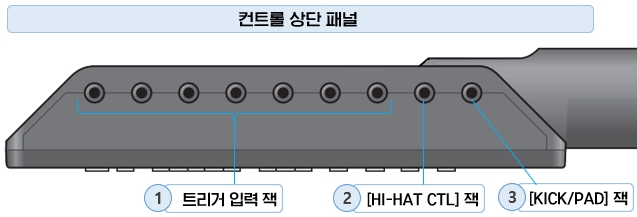

상단 패널
YAMAHA 전자 드럼 DTX402K·DTX432K·DTX452K 제품의 컨트롤 패널 상단의 각 부분의 명칭은 다음과 같습니다.
- ① 트리거 입력 잭
이 잭들은 스네어, 톰, 심벌즈 패드를 연결하는 데 사용합니다. - ② [HI-HAT CTL] 잭
하이햇 컨트롤 잭은 하이햇 컨트롤러를 연결하는 데 사용합니다. - ③ [KICK/PAD] 잭
이 잭은 킥 패드 또는 페달을 연결하는 데 사용합니다.
KP65와 연결하여 KP65의 PAD > IN 잭을 사용하여 패드를 추가할 수 있습니다.
