LG전자 사운드바 SJ2 모델의 사용 설명서 입니다.
본 제품의 고유 기능과, 부속품, 리모컨의 각 버튼의 명칭 및 기능 그리고 사운드바의 각 부문 명칭 및 기능과 LED 상태에 대한 설멸이 정리되어 있습니다.
🧾 제품명 : 사운드바
🧾 모델명 : SJ2
📎 공식 설명서 다운로드 : 바로가기 (LG전자 제품의 공식 사용설명서는 여기서 조회해 다운로드 할 수 있습니다.)
본 설명에 사용된 내용과 이미지는 공식 사용 설명서의 내용을 발췌한 부분임입니다.
공식 사용 설명서를 기반으로 정리되었으나 실제 사용 경험이 추가될 수 있습니다.
공식 사용 설명서에는 많은 내용을 포함하고 있어 필요한 내용을 바로 확인하기 불편한 부분을 최소화하기 위해 실제 사용에 있어 필요한 내용을 간추려 정리되었습니다. 자세한 사용 설명은 공식 설명서를 참고하기 바랍니다.
본 기기의 고유 기능
- 절전 기능 : 본 기기는 에너지 소비를 절약하기 위하여 외부기기의 입력신호가 없는 경우 제품 전원이 자동으로 꺼지는 기능이 있습니다.
- 휴대용 기기 입력 : 각종 휴대용 기기 (MP3, 노트북, 스마트폰 등)의 음성을 본 기기로 즐길 수 있습니다.
- 블루투스 : 블루투스 기기를 통해 음악을 들을 수 있습니다.
- USB 재생 : USB를 통해 음악을 들을 수 있습니다.
제품 규격
디자인과 제품 규격 사양은 사전 예고 없이 변경될 수도 있습니다.
제품 명칭 및 전원 공급을 포함한 안전 표시 사항은 제품의 외관 또는 밑면에 부착된 라벨을 참조하세요.
본 제품은 서비스 기사 이외에는 내부를 열어 볼 수 없도록 고안되었으며, 사용자가 임의로 제품의 뚜껑을 열거나 수리를 시도하는 것은 위험하오니 서비스 기사에게 의뢰하세요.
일반 사항
- 크기 (W x H x D) : 약 660.0 mm x 56.0 mm x 99.0 mm , 받침 포함
- 온도 : 5 °C – 35 °C
- 습도 : 5 % – 90 %
- USB : 5 V ≡ 500 mA
- 입력 가능한 디지털 오디오 샘플링 주파수 : 32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz
- 입력 가능한 디지털 오디오 포맷 : Dolby Audio, PCM
입력/출력
- 광디지털 음성 입력 : 0 dBfs, 광 디지털 음성 연결 단자 x 1
- 음성 입력 : 0.32 Vrms (3.5 mm 스테레오 단자) x 1
앰프 (RMS 출력)
- 전체 : 160 W RMS
- 전면 : 30 W RMS (1 kHz 8 Ω 조건 시, THD 10 %) x 2
- 서브우퍼 : 100 W RMS (100 Hz 3 Ω 조건 시, THD 10 %)
무선 서브우퍼
- 타입 : 1 웨이 1 스피커
- 임피던스 : 3 Ω
- 정격 출력 : 100 W RMS
- 최대 출력 : 200 W RMS
- 크기 (W x H x D) : 약 185.5 mm x 303.0 mm x 205.0 mm
무선 모듈 (MB8811C1) 제원
- 블루투스 : 주파수 범위 – 2402 – 2480 MHz / 출력 – 3 mW 이하
무선 모듈 (WL1NB6) 제원
- 무선 오디오 :
- 주파수 범위 5156 – 5200 MHz, 출력 2.5 mW/MHz 이하
- 주파수 범위 5730 – 5821 MHz, 출력 10 mW/MHz 이하

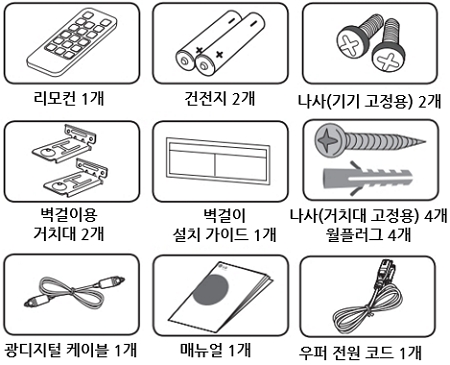

부속품
제공되는 부속품을 확인하세요.
- 리모컨 1개
- 리모컨 건전지 2개
- 벽걸이용 거치대 2개
- 벽걸이 설치 가이드 1개
- 나사(기기 고정용) 2개
- 나사(거치대 고정용) 4개
- 월플러그 4개
- 광디지털 케이블 1개
- 우퍼 전원 코드 1개
- 매뉴얼 1개

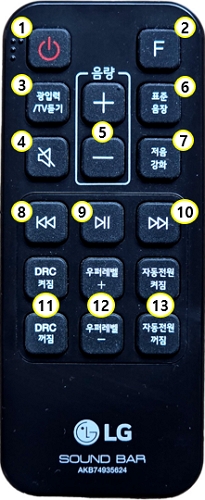

리모컨
각 버튼의 명칭 및 기능
리모컨의 각 버튼의 명칭과 기능은 다음과 같습니다.
- ⏻ (전원) : 전원을 켜거나 끌 때 사용합니다.
- F (기능) : 기능을 변경할 때 사용합니다.
- 광입력/TV듣기 : OPTICAL (광디지털 음성입력) 기능을 선택할 때 사용합니다.
- 🔇(음소거) : 스피커의 음을 소거할 때 사용합니다.
- 음량 +/- : 스피커의 음량을 조절할 때 사용합니다.
- 표준 음장 : 표준음장 효과를 선택할 때 사용합니다.
- 저음 강화: 저음이 강화된 사운드를 즐길 수 있습니다.
- ⏮ (건너뛰기/검색) : 역방향으로 탐색하거나 건너뛸 때 사용합니다.
- ⏯ (재생/일시 정지) : 재생하거나 일시 정지할 때 사용합니다.
- ⏭ (건너뛰기/검색) : 정방향으로 탐색하거나 건너뛸 때 사용합니다.
- DRC 켜짐/꺼짐 :
- DRC 기능을 켜거나 끌 때 사용합니다 .
- TV 리모컨으로 본 기기를 조작합니다.
- 우퍼레벨 +/- : 서브우퍼의 음량을 조절할 때 사용합니다.
- 자동전원 켜짐/꺼짐 :
- 자동 전원 기능을 켜거나 끌 때 사용합니다.
- 블루투스 연결 제한 기능 (BT Lock)을 켜거나 끌 때 사용합니다.
리모컨 건전지 교환하기
리모컨 뒷면의 건전지 덮개를 열고 안쪽의 ➕, ➖
방향을 확인한 후 건전지를 넣고 덮개를 닫습니다.
덮개를 열 때는 ①번의 레버를 그림의 왼쪽 방향(덮개 위쪽)으로 눌러 엽니다.
사운드바 각 부문 명칭 및 기능
전면부
- 스탠바이 LED (적색)
- 기능 LED (흰색)
- 리모컨 수신부
- 조작 버튼은 후면에 있습니다.
후면부
- ➕, ➖ (음량) : 스피커 음량을 조절할 때 사용합니다.
- F (기능) : 기능을 변경할 때 사용합니다.
- ⏻ (전원) : 전원을 켜거나 끌 때 사용합니다.
- USB : USB 저장 장치를 연결할 때 사용합니다.
- 음성입력 : 휴대용 기기를 연결할 때 사용합니다.
- 광디지털 음성입력 : 광 디지털 기기를 연결할 때 사용합니다.
LED 상태 확인하기
본 사운드바를 조작하는 과정에서 LED가 상태를 표시합니다.
- 버튼을 누르면, 본 기기의 스탠바이 LED (적색)가 깜박입니다.
- 🔇[(음소거) 버튼을 누르면, 스탠바이 LED (적색)가 천천히 깜박입니다.
- 음량이 최소화 되었을 때, 스탠바이 LED (적색)가 2 초간 켜진 후 천천히 깜박입니다.
- 음량이 최대가 되었을 때, 스탠바이 LED (적색)가 2 초간 켜집니다.
- 음량 (➕/➖) 버튼을 연속적으로 누르면 , 스탠바이 LED (적색)가 빠르게 깜박입니다.

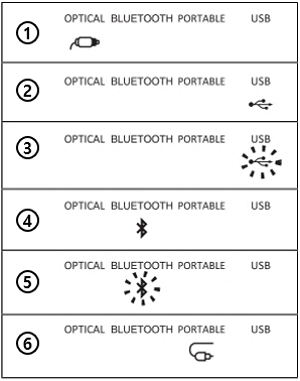

① OPTICAL (광디지털 음성입력) 기능이 선택되면, OPTICAL (광디지털 음성입력) LED가 켜집니다.
② USB 기능이 선택되면, USB LED가 켜집니다.
③ USB 재생이 일시정지되면, USB LED가 깜박입니다.
④ 블루투스 기기와 연결되면, 블루투스 LED가 켜집니다.
⑤ 블루투스 기기와 연결 대기중이면, 블루투스 LED가 깜박입니다.
⑥ PORTABLE (음성입력) 기능이 선택되면, PORTABLE (음성입력) LED가 켜집니다.
