MR4 구성품과 액티브·패시브 스피커 구분

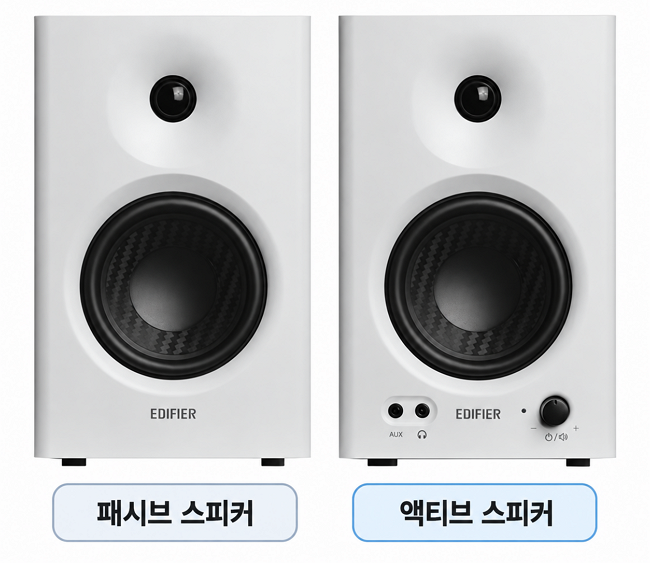

에디파이어 MR4는 전원과 조작부가 있는 액티브 스피커와, 액티브 스피커의 신호를 받아 소리를 출력하는 패시브 스피커로 구성됩니다. 제품을 정면에서 봤을 때 일반적으로 조작 다이얼이 있는 오른쪽 스피커가 액티브 스피커이고, 왼쪽 스피커가 패시브 스피커입니다.
구성품은 다음과 같이 확인할 수 있습니다.
- 액티브 스피커: 오른쪽 스피커, 전원 연결부와 오디오 입력 단자, 볼륨 다이얼이 있음
- 패시브 스피커: 왼쪽 스피커, 별도의 전원 입력 없이 액티브 스피커와 연결
- 스피커 연결 케이블: 액티브 스피커와 패시브 스피커를 연결
- 3.5mm-RCA 오디오 케이블: 컴퓨터나 RCA 출력 기기 연결에 사용
- 3.5mm-3.5mm 오디오 케이블: AUX 출력이 있는 컴퓨터·스마트폰·태블릿 연결에 사용
- 사용자 설명서
MR4에는 TRS 밸런스 입력, RCA 언밸런스 입력, 3.5mm AUX 입력이 제공되어 오디오 인터페이스, 믹서, 데스크톱 컴퓨터, 모바일 기기 등 다양한 소스에 연결할 수 있습니다.
왼쪽 스피커는 패시브 스피커, 오른쪽 스피커는 액티브 스피커입니다. 두 스피커를 바꾸어 배치하면 연결 단자와 케이블 방향을 확인할 때 혼동할 수 있으므로, 먼저 조작 다이얼과 전원 연결부가 있는 스피커를 찾아 액티브 스피커로 구분합니다.
액티브 스피커에는 전면의 다기능 다이얼과 표시등이 있고, 후면에는 패시브 스피커 연결 단자, 전원 케이블 연결부, RCA·AUX·TRS 오디오 입력 단자가 배치되어 있습니다. 실제 연결은 이 액티브 스피커를 중심으로 진행합니다.
스피커 연결 케이블은 액티브 스피커와 패시브 스피커 사이에 사용합니다. 3.5mm-RCA 케이블과 3.5mm-3.5mm 케이블은 컴퓨터, 스마트폰, 태블릿 등 외부 오디오 기기를 액티브 스피커에 연결할 때 사용합니다.
액티브 스피커와 패시브 스피커 연결
두 스피커를 연결할 때는 먼저 MR4의 전원을 연결하지 않은 상태에서 작업하는 것이 좋습니다. 액티브 스피커 후면의 패시브 스피커 연결 단자와 패시브 스피커 후면의 연결 단자를 제공된 스피커 연결 케이블로 이어 줍니다.
연결 순서는 다음과 같습니다.
- 액티브 스피커와 패시브 스피커를 좌우 위치에 맞춰 배치합니다.
- 제공된 스피커 연결 케이블의 한쪽을 액티브 스피커 후면의 패시브 스피커 연결 단자에 꽂습니다.
- 케이블의 반대쪽을 패시브 스피커 후면의 연결 단자에 꽂습니다.
- 플러그가 끝까지 들어갔는지 확인하고 단자를 억지로 밀어 넣지 않습니다.
MR4는 액티브 스피커가 전원과 입력 신호를 담당하고 패시브 스피커가 액티브 스피커와 연결되는 구조입니다. 따라서 컴퓨터나 스마트폰의 오디오 케이블을 패시브 스피커에 연결하지 말고 액티브 스피커의 입력 단자에 연결해야 합니다.
기본 연결은 패시브 스피커와 액티브 스피커를 먼저 연결한 뒤, 액티브 스피커에 전원 케이블을 연결하는 방식입니다. 오디오 소스 연결 전에는 액티브 스피커 전면의 다기능 다이얼을 시계 반대 방향으로 돌려 최저 볼륨으로 낮춰 둡니다.
전원 케이블 연결 순서와 주의사항
스피커 간 연결을 마쳤다면 액티브 스피커 후면의 전원 연결부에 전원 케이블을 꽂습니다. 그다음 전원 플러그를 콘센트에 연결합니다. 전원 연결 전에는 제품의 정격 전압이 사용하는 지역의 전원 규격과 맞는지 확인해야 합니다.
안전한 연결 순서는 다음과 같습니다.
- 액티브 스피커와 패시브 스피커의 연결 상태를 확인합니다.
- 액티브 스피커 후면에 전원 케이블을 연결합니다.
- 액티브 스피커의 볼륨을 최저로 낮춥니다.
- 전원 플러그를 콘센트에 연결합니다.
- 오디오 소스를 연결한 뒤 다기능 다이얼을 길게 눌러 전원을 켭니다.
스피커 주변에는 통풍을 위한 공간을 두고, 물이나 습기가 있는 장소와 열이 발생하는 기기 주변은 피합니다.
전원 케이블이나 플러그가 손상된 경우에는 직접 분해하지 말고 점검을 중단해야 합니다.
연결 전 볼륨을 최저로 낮추는 이유
오디오 케이블을 연결하기 전에 MR4의 다기능 다이얼을 최저 볼륨으로 낮추는 이유는 연결 순간 발생할 수 있는 큰 출력음과 갑작스러운 소리를 줄이기 위해서입니다. 볼륨이 높은 상태에서 케이블을 꽂거나 오디오 소스의 재생을 시작하면 스피커에서 큰 소리가 날 수 있고 청취 환경에도 부담이 될 수 있습니다.
따라서 연결 전에는 다음 세 가지를 먼저 확인합니다.
- MR4 전면 다이얼을 최저 볼륨으로 돌리기
- 컴퓨터·스마트폰·믹서의 재생 또는 출력 볼륨도 낮추기
- 케이블 연결 후 재생을 시작하고 필요한 만큼 천천히 볼륨 올리기
MR4의 다기능 다이얼은 볼륨 조절에 사용하며, 길게 누르면 전원을 켜거나 끌 수 있습니다.
액티브 스피커 후면에는 오디오 입력 단자와 패시브 스피커 연결 단자, 전원 케이블 연결부가 있습니다.
전면에는 다기능 다이얼과 표시등, 헤드폰 출력이 있습니다. 입력 기기에 맞는 단자를 선택한 뒤 케이블을 연결하면 됩니다.
컴퓨터 연결 방법
컴퓨터는 출력 단자에 따라 AUX 또는 RCA 방식으로 연결할 수 있습니다. 3.5mm 헤드폰 출력이나 라인 출력이 있는 컴퓨터라면 3.5mm-3.5mm 오디오 케이블을 사용해 컴퓨터의 오디오 출력과 액티브 스피커 후면의 AUX 입력을 연결합니다.
컴퓨터에 RCA 출력이 있거나 3.5mm-RCA 케이블을 사용하는 경우에는 3.5mm 플러그를 컴퓨터에 연결하고, 빨간색과 흰색 RCA 플러그를 액티브 스피커의 RCA 입력에 연결합니다.
연결 후에는 컴퓨터의 사운드 출력 장치가 해당 오디오 출력으로 설정되어 있는지 확인하고 음악이나 동영상을 재생합니다. MR4에는 RCA와 AUX 입력이 모두 제공되며, 공식 안내에서도 RCA는 데스크톱 컴퓨터 같은 언밸런스 출력 기기, AUX는 컴퓨터·모바일 기기·태블릿 연결에 사용하는 입력으로 설명합니다. (edifier.com)
스마트폰·태블릿 연결 방법
스마트폰이나 태블릿에 3.5mm 오디오 출력이 있다면 3.5mm-3.5mm 케이블을 사용해 기기의 오디오 출력과 액티브 스피커 후면의 AUX 입력을 연결합니다.
스마트폰에 3.5mm 단자가 없다면 사용하는 기기에 맞는 오디오 변환 어댑터가 별도로 필요할 수 있습니다. 어댑터를 사용하는 경우에도 최종 연결 위치는 스마트폰 쪽 오디오 출력과 MR4 액티브 스피커의 AUX 입력입니다. 연결 전 스마트폰의 미디어 볼륨을 낮춘 뒤 음악을 재생하고, MR4 다이얼로 청취 음량을 조절합니다.
오디오 믹서·오디오 인터페이스 연결 방법
오디오 믹서나 오디오 인터페이스에 6.35mm 밸런스 출력이 있다면 액티브 스피커 후면의 TRS 밸런스 입력을 사용합니다. TRS 플러그는 Tip, Ring, Sleeve의 세 접점으로 구성되며, MR4의 TRS 입력은 6.35mm 밸런스 출력 기기와 연결하는 용도입니다.
믹서나 오디오 인터페이스의 출력 단자가 RCA라면 RCA 입력을 사용하고, 3.5mm 출력이라면 AUX 입력을 사용합니다. 연결 대상의 출력 단자와 MR4의 입력 단자 규격이 맞는 케이블을 선택해야 하며, 케이블 연결 전에는 MR4와 믹서 양쪽의 출력 볼륨을 낮추는 것이 안전합니다. TRS 입력은 오디오 인터페이스, 믹서, 오디오 제작 장비와 연결할 수 있도록 안내되어 있습니다.
6.35mm TRS 플러그는 Tip, Ring, Sleeve 세 부분으로 구성됩니다. 믹서나 오디오 인터페이스에서 밸런스 출력으로 연결할 때 사용하는 단자이며, 일반적인 3.5mm AUX 케이블과는 규격과 용도가 다르므로 플러그 크기와 출력 방식을 먼저 확인해야 합니다.
컴퓨터와 오디오 믹서는 액티브 스피커 후면의 입력 단자에 연결하고, 스마트폰은 AUX 입력을 사용할 수 있습니다. 헤드폰은 액티브 스피커 전면의 헤드폰 아이콘이 표시된 출력 단자에 꽂습니다. 헤드폰을 연결하면 스피커 출력이 음소거되고 헤드폰으로 소리가 나며, 헤드폰 볼륨은 액티브 스피커의 다기능 다이얼로 조절할 수 있습니다.
연결 후 소리가 나지 않을 때 기본 확인
케이블을 모두 연결했는데 소리가 나지 않는다면 다음 순서로 기본 상태를 확인합니다.
- 액티브 스피커에 전원이 연결되어 있고 전원이 켜져 있는지 확인합니다.
- 벽면 콘센트나 멀티탭의 전원 스위치가 켜져 있는지 확인합니다.
- 액티브 스피커와 패시브 스피커 사이의 스피커 연결 케이블이 양쪽 단자에 단단히 꽂혀 있는지 확인합니다.
- 컴퓨터나 스마트폰의 오디오 출력 장치와 미디어 볼륨을 확인합니다.
- MR4에 연결한 케이블이 AUX, RCA, TRS 중 실제 사용 중인 입력 단자에 맞는지 확인합니다.
- MR4 전면 다이얼을 천천히 돌려 볼륨을 올립니다.
- 오디오 소스에서 실제로 음악이나 영상 신호가 출력되고 있는지 확인합니다.
입력 단자를 잘못 선택했거나 오디오 케이블이 느슨하게 연결된 경우에도 소리가 나지 않을 수 있습니다. 기본 확인 후에도 문제가 지속되면 전원과 케이블 연결을 해제한 상태에서 제품 설명서와 공식 지원 안내를 다시 확인하는 것이 좋습니다.
에디파이어 MR4 연결 순서 한눈에 보기
에디파이어 MR4 연결 방법은
‘두 스피커 연결 → 전원 연결 → 볼륨 최소화 → 오디오 소스 연결 → 출력 확인’
순서로 기억하면 됩니다.
| 순서 | 연결 내용 |
|---|---|
| 1 | 액티브 오른쪽 스피커와 패시브 왼쪽 스피커를 배치합니다. |
| 2 | 제공된 스피커 연결 케이블로 두 스피커를 연결합니다. |
| 3 | 액티브 스피커에 전원 케이블을 연결합니다. |
| 4 | MR4와 오디오 기기의 볼륨을 낮춥니다. |
| 5 | 컴퓨터·스마트폰은 AUX 또는 RCA, 믹서는 TRS·RCA·AUX 중 맞는 입력을 사용합니다. |
| 6 | 오디오를 재생한 뒤 MR4 다이얼로 음량을 조절합니다. |
핵심은 오디오 케이블을 패시브 스피커가 아닌 액티브 스피커에 연결하는 것입니다.
이 순서대로 연결하면 MR4를 컴퓨터, 스마트폰, 오디오 믹서 등 다양한 외부 기기와 사용할 수 있습니다.
