이 문서는 JBL TT350 Classic 턴테이블 사용자 설명서를 구매자 관점에서 이해하기 쉽게 정리한 안내서입니다.
제품을 처음 개봉한 분도 바로 설치하고 사용할 수 있도록
구성품, 각 부 명칭, 연결 방법, 조립 순서, 톤암 세팅, 레코드 재생 방법, 문제 해결, 사양까지 설명서 흐름대로 체계적으로 정리했습니다.
특히 턴테이블은 처음 전원만 연결한다고 바로 최상의 상태로 재생되지는 않습니다.
카운터웨이트와 안티 스케이트 같은 기본 세팅이 매우 중요하므로, 아래 순서를 차근차근 따라가시는 것이 좋습니다.
중요한 안전 지침
JBL TT350 Classic 턴테이블을 안전하게 사용하려면 기본 안전 수칙을 먼저 확인해야 합니다.
설명서에서 강조하는 내용은 단순한 권장사항이 아니라 제품 보호와 사용자 안전을 위한 필수 항목입니다.
꼭 지켜야 할 안전 수칙
- 사용 전 모든 지침을 숙지하고 보관해야 합니다.
- 모든 경고 표시와 사용 지침을 준수해야 합니다.
- 청소는 마른 천으로만 해야 합니다.
- 제조사 지침에 따라 설치해야 합니다.
- 라디에이터, 난로, 열 조정 장치 등 열원 근처에 설치하면 안 됩니다.
- 전원 코드와 플러그, 콘센트 부근 전선이 밟히거나 꺾이지 않도록 보호해야 합니다.
- 제조사가 지정한 부착물과 액세서리만 사용해야 합니다.
- 장시간 사용하지 않거나 천둥번개가 칠 때는 전원 플러그를 분리하는 것이 안전합니다.
- 액체 유입, 습기 노출, 전원 코드 손상, 비정상 작동 시에는 자격을 갖춘 서비스 인력에게 점검을 받아야 합니다.
물기와 감전 관련 주의사항
- 장치를 물 가까이에서 사용하면 안 됩니다.
- 빗물, 분무, 낙수에 노출되면 안 됩니다.
- 꽃병처럼 액체가 담긴 물건을 제품 위에 올려두면 안 됩니다.
- 제품 인클로저 내부에는 감전 위험이 있는 전압이 존재할 수 있으므로 임의 분해는 금지됩니다.
설명서에서도 강조하듯, 화재나 전기 쇼크 위험을 줄이려면 제품을 습기에 노출하지 않는 것이 중요합니다.
II등급 제품 및 전력 정보
| 항목 | 내용 |
|---|---|
| 제품 등급 | II등급 / 이중 절연 전자제품 |
| 접지 필요 여부 | 안전 접지 연결이 필수는 아님 |
| 꺼짐 소비전력 | < 0.5W |
| 대기 소비전력 | < 0.5W |
| 전원 관리 | 20분 경과 시 자동으로 대기 모드 전환 |
패키지 구성품
개봉 후에는 먼저 구성품이 빠짐없이 들어 있는지 확인하는 것이 좋습니다.
누락이 있으면 조립이 중간에 멈출 수 있습니다.
기본 구성 목록
- JBL TT350 턴테이블 본체
- 턴테이블 플래터
- 고무 플래터 매트
- 카운터웨이트
- MM 카트리지가 장착된 헤드쉘
- 더스트 커버 힌지 2개
- 지역 전용 전원 코드
- 빠른 시작 가이드
- 안전 및 규정 준수 문서
설치 위치와 배치 요령
턴테이블은 설치 위치에 따라 재생 안정성과 노이즈 수준이 크게 달라질 수 있습니다.
- JBL TT350 Classic 턴테이블은 반드시 평탄하고 단단한 표면에 설치해야 합니다.
직사광선이 강한 곳, 열원 근처, 습한 장소는 피하는 것이 좋습니다. - 또한 파워 앰프나 다른 열 발생 장치 위에 올려두면 열과 진동의 영향을 받을 수 있으므로 권장되지 않습니다.
- 더스트 커버 위에 다른 물건을 올려놓는 습관도 피해야 합니다.
- 강한 전자기 간섭 환경에서는 오작동이 생길 수 있으며, 이 경우 전원 버튼으로 재설정하거나 위치를 변경하면 도움이 됩니다.

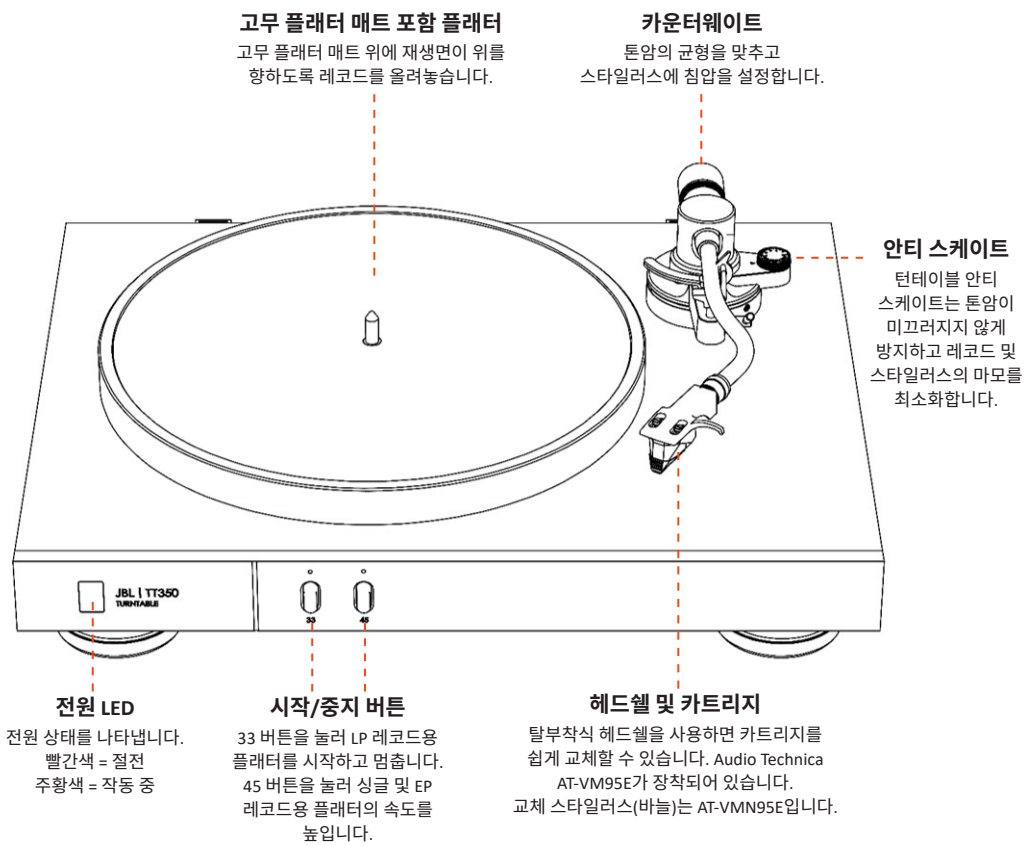

전면에서 확인할 핵심 요소
- 플래터와 고무 플래터 매트: 레코드를 올려놓는 부분입니다. 재생면이 위를 향하도록 올립니다.
- 카운터웨이트: 톤암 균형을 맞추고 침압을 설정하는 핵심 부품입니다.
- 안티 스케이트: 톤암이 안쪽으로 미끄러지지 않도록 보정해 스타일러스와 레코드의 마모를 줄입니다.
- 전원 LED: 빨간색은 절전, 주황색은 작동 상태를 의미합니다.
- 시작/중지 버튼: 33 버튼은 LP 재생용, 45 버튼은 싱글 및 EP 재생용 속도 선택에 사용합니다.
- 헤드쉘 및 카트리지: 탈부착식 헤드쉘 구조라 교체가 비교적 쉽습니다. 기본 장착 카트리지는 Audio Technica AT-VM95E이며, 교체용 스타일러스는 AT-VMN95E입니다.
스타일러스 커버 사용 시 주의
스타일러스 커버는 바늘을 보호하는 중요한 부품입니다.
제품에 포함된 카트리지에서 앞쪽으로 밀어 제거할 수 있습니다.
다만 커버를 끼우거나 제거할 때 바늘에 직접 닿지 않도록 주의해야 합니다.
턴테이블을 청소하거나 장기간 사용하지 않을 때는 스타일러스 보호를 위해 커버를 다시 씌워두는 것이 좋습니다.
이 부분은 별것 아닌 것처럼 보여도 실제 사용 중 가장 많이 손상되는 부분이라 특히 조심해야 합니다.

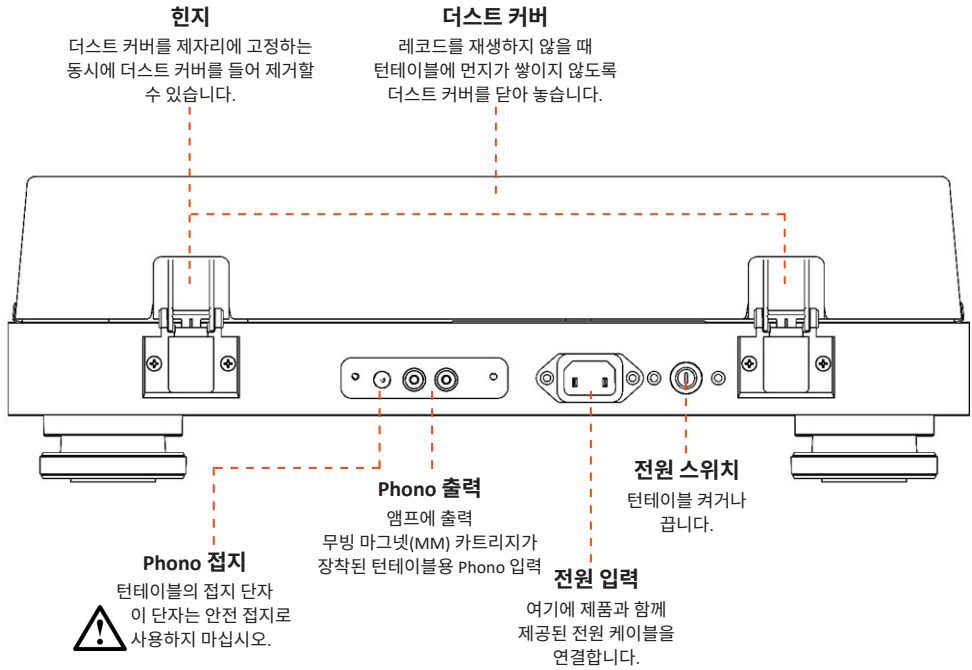

후면 단자와 구조 설명
- 힌지: 더스트 커버를 고정하며, 필요 시 커버를 들어 제거할 수 있습니다.
- 더스트 커버: 재생하지 않을 때 먼지 유입을 막아줍니다.
- 전원 스위치: 턴테이블 전원을 켜고 끄는 스위치입니다.
- Phono 출력: 앰프의 MM 카트리지용 Phono 입력에 연결합니다.
- Phono 접지: 앰프와 접지 연결 시 사용하는 단자입니다. 안전 접지용 단자는 아닙니다.
- 전원 케이블 연결부: 동봉된 전원 케이블을 연결하는 부분입니다.

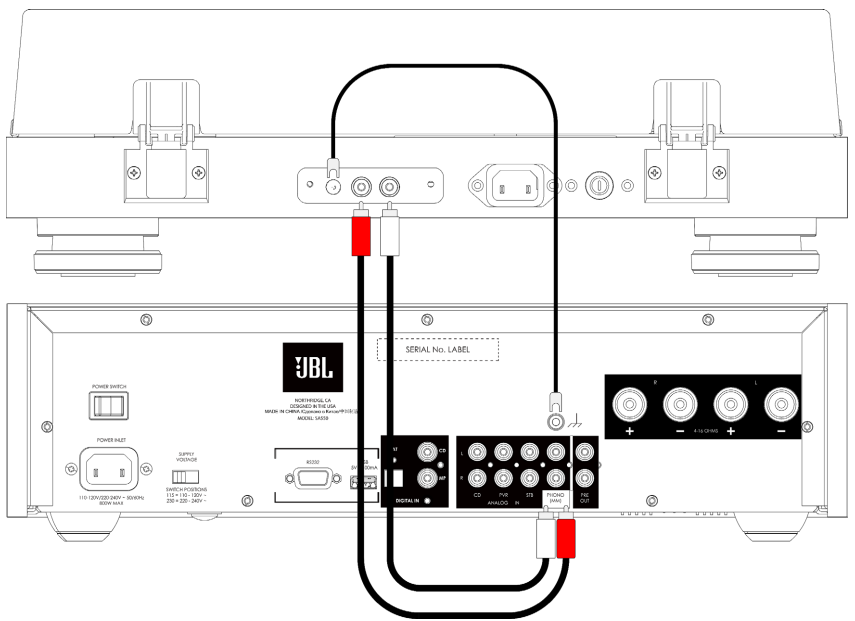

앰프 연결 순서
JBL TT350 Classic 턴테이블은 Phono 출력 방식입니다. 따라서 앰프에 Phono 입력이 있는지 먼저 확인해야 합니다.
연결 체크리스트
- 턴테이블의 Phono 출력을 앰프의 Phono 입력에 연결합니다.
- 턴테이블과 앰프 사이에 접지 케이블을 연결합니다.
- 앰프에서 Phono 입력을 선택합니다.
- 앰프에 Phono 입력이 없다면 별도의 Phono Stage가 필요할 수 있습니다.
설명서에서도 앰프에 Phono 입력이 없는 경우 JBL 대리점 문의를 권장합니다.
일반 라인 입력에 바로 연결하면 소리가 매우 작거나 왜곡될 수 있으니 꼭 확인해야 합니다.
조립 방법
이제 본격적으로 JBL TT350 Classic 턴테이블을 조립합니다.
조립 자체는 어렵지 않지만, 순서를 지키면 훨씬 수월합니다.

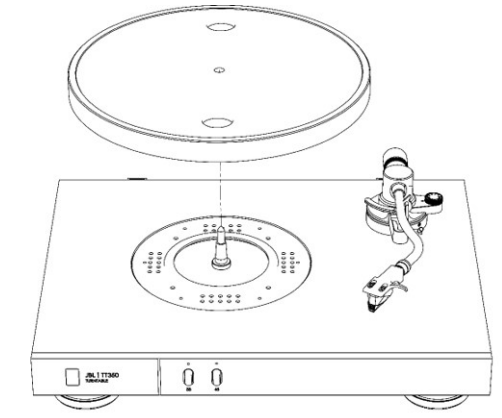

- 스핀들에 플래터를 장착합니다.

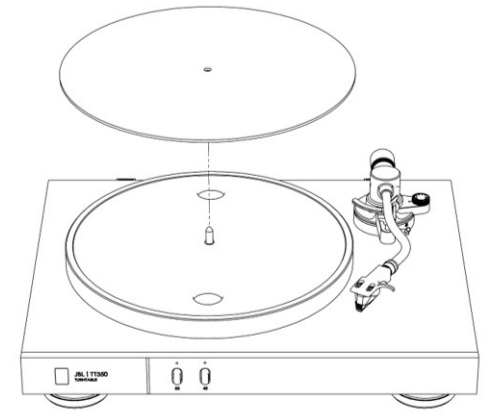

- 플래터 위에 고무 플래터 매트를 올립니다.
가장 먼저 회전부를 안정적으로 올바르게 조립해야 이후 단계가 자연스럽게 이어집니다.

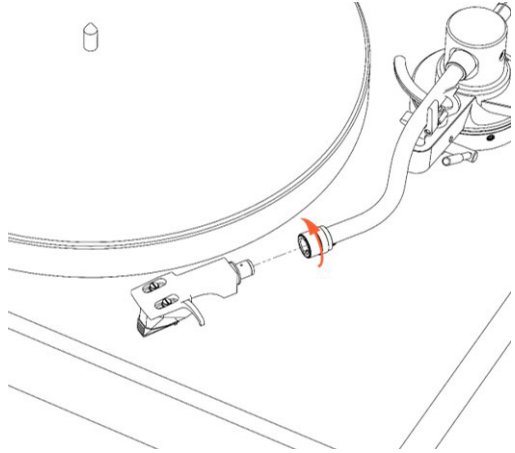

- 헤드쉘 및 카트리지를 장착합니다. 카트리지는 헤드쉘에 장착된 상태로 제공됩니다.
톤암 앞쪽 끝의 칼라를 돌려 헤드쉘을 단단히 고정합니다.

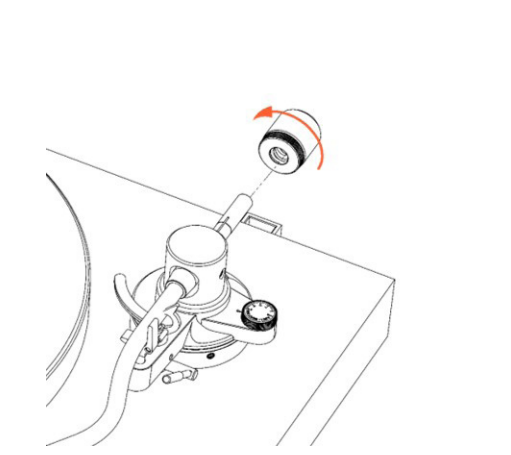

- 카운터웨이트를 장착합니다.
톤암 뒤쪽에 카운터웨이트를 돌려 끼우고 위치를 조정합니다.
카운터웨이트 숫자가 전면을 향하도록 맞춥니다.
여기서 헤드쉘 고정이 느슨하면 재생 중 채널 불균형이나 접촉 불량이 생길 수 있으니 확실히 고정하는 것이 좋습니다.

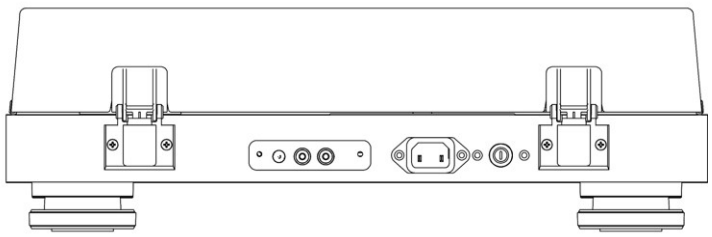

- 더스트 커버에 힌지를 장착합니다.
- 플린스 뒷면의 힌지 브래킷에 힌지를 끼웁니다.
마감 단계라 가볍게 느껴질 수 있지만, 더스트 커버를 억지로 누르거나 비틀면 힌지 손상이 생길 수 있으므로 조심스럽게 맞춰 끼우는 것이 좋습니다.

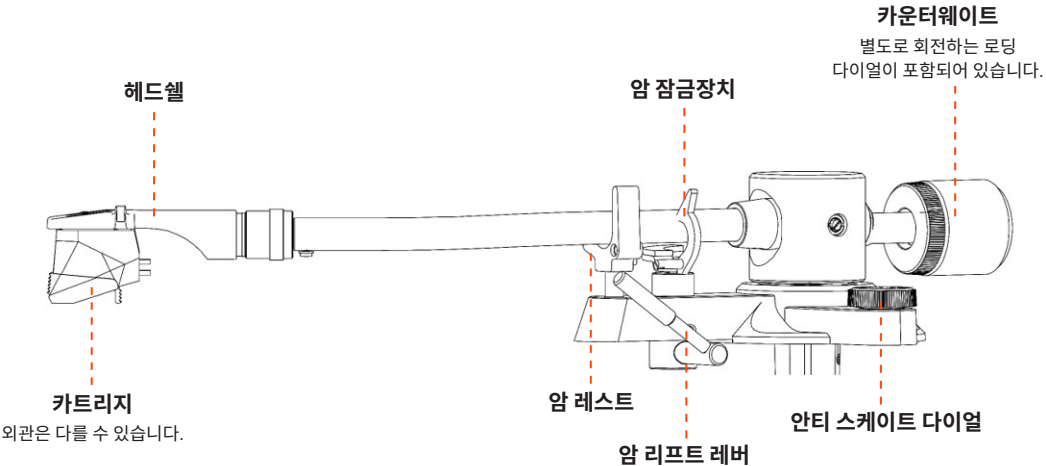

톤암 균형 맞추기
JBL TT350 Classic 턴테이블 세팅에서 가장 중요한 단계 중 하나입니다.
톤암 균형과 침압이 정확해야 스타일러스와 레코드 모두를 안정적으로 보호할 수 있습니다.
톤암 균형 맞추기 순서
- 헤드쉘과 카트리지가 연결된 상태인지 확인합니다.
- 암 레스트 레버는 아래로 내리고, 안티 스케이트는 0으로 설정합니다.
- 톤암 끝에 카운터웨이트를 단단히 고정합니다.
- 암 잠금장치를 풉니다.
- 카운터웨이트를 시계 방향으로 천천히 돌려 위치를 조정합니다.
- 특정 지점에서 암과 카트리지가 올라오기 시작하면, 암이 위아래로 치우치지 않고 떠 있는 것처럼 보이는 지점까지 미세 조정합니다.
- 암이 떠 있는 것처럼 보이는 상태에서 암 레스트에 암을 다시 장착하고 암 잠금장치를 닫습니다.

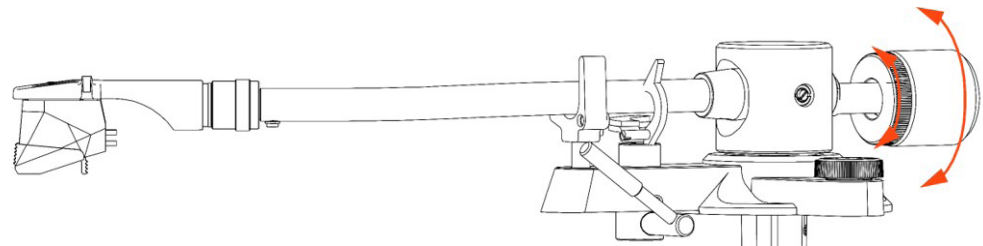

- 암이 균형을 이룬 상태에서 카운터웨이트 로딩 다이얼만 돌려 상단 중앙에 0을 맞춥니다.
- 그다음 카운터웨이트 전체를 반시계 방향으로 돌려 다이얼 상단에 2가 오도록 설정합니다.
이 상태가 카트리지에 2g의 침압이 가해지는 설정입니다. - 안티 스케이트 다이얼도 2로 맞춥니다.
설명서 기준 기본 장착 카트리지에 맞는 값이므로,
다른 카트리지로 교체한 경우에는 해당 카트리지 문서의 권장 침압을 확인해야 합니다.

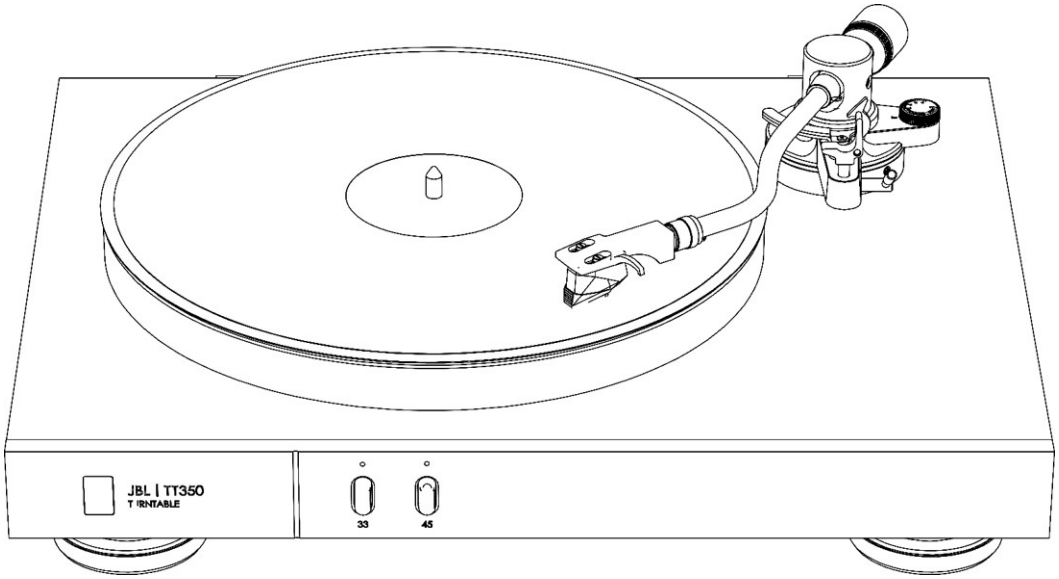

레코드 재생 방법
세팅이 끝났다면 실제 재생은 어렵지 않습니다.
다만 바늘과 레코드를 다루는 과정은 섬세함이 필요합니다.
처음에는 조금 긴장될 수 있지만, 순서를 익히면 금방 익숙해집니다.
재생 순서
- 슬리브에서 레코드를 꺼내 플래터 위에 올리고 중앙 핀에 맞춥니다.
- 카트리지에서 스타일러스 커버를 제거해 바늘이 보이도록 합니다.
- 앰프 전원을 켜고 Phono 입력이 선택되어 있는지 확인합니다.
- 33 버튼으로 턴테이블을 시작합니다. 싱글이나 EP는 필요에 따라 45rpm을 선택합니다.
- 암 잠금장치를 해제합니다.
- 암 리프트를 들어 톤암을 올립니다.
- 레코드의 런인 홈 또는 원하는 트랙 시작 지점 위로 톤암을 올려놓습니다.
- 암 리프트를 천천히 내리면 톤암이 부드럽게 레코드 위로 내려갑니다.
재생 종료 방법
레코드 끝부분에 도달하면 암 리프트를 사용해 톤암을 들어 올린 뒤 암 레스트로 되돌립니다.
이후 33 버튼을 눌러 플래터를 멈추고, 다음 레코드로 교체하면 됩니다.
사용 후에는 스타일러스 커버를 씌우고 더스트 커버를 닫아두면 관리가 훨씬 편해집니다.
문제 해결
사용 중 자주 겪는 문제들은 대부분 연결 상태, 침압 설정, 스타일러스 상태에서 원인을 찾을 수 있습니다. 아래 항목을 차례대로 점검하면 불필요한 고장을 의심하지 않고도 빠르게 해결할 수 있습니다.
문제 해결 체크표
| 문제 | 확인 사항 |
|---|---|
| 소리가 나지 않음 | 전원 연결 및 전원 ON 여부, 앰프 연결 상태, 올바른 입력 선택, 스타일러스의 레코드 접촉 여부, 플래터 회전 여부, 앰프 음소거 여부를 확인합니다. |
| 사운드 왜곡 | 스타일러스 먼지 유무, 스타일러스 손상 여부, 적절한 침압 설정 여부, 앰프의 올바른 입력 연결 여부, Phono 스테이지와 카트리지 유형(MM/MC) 일치 여부를 확인합니다. |
| 웅웅거리는 소음 | 턴테이블과 앰프 사이 접지선 연결 여부, 다른 장치 및 전원 케이블과의 간섭 여부, 모든 케이블 체결 상태를 확인합니다. |
| 카트리지가 레코드를 건너뜀 | 스타일러스 먼지 여부, 손상 여부, 침압 설정 적정 여부를 확인하고 안티 스케이트 압력을 높여봅니다. |
| 카트리지 마모 또는 손상 | 스타일러스를 교체합니다. 기본 제공 카트리지의 교체용 스타일러스는 AT-VMN95E입니다. |
주요 사양
| 항목 | 사양 |
|---|---|
| 모델 | JBL TT350 |
| 플린스 소재 | 기계 가공 알루미늄 전면 패널을 갖춘 내추럴 월넛 베니어 MDF |
| 플래터 소재 | 감쇄 다이캐스트 알루미늄 |
| 톤암 소재 | 알루미늄 |
| 톤암 특징 | 탈부착식 헤드쉘, 조절식 카운터웨이트, 조절식 안티 스케이트, 수직 트랙 조정 |
| 장착 카트리지 | Audio Technica VM95E |
| 아날로그 출력 | 스테레오 RCA 1쌍 |
| 모터 타입 | 다이렉트 드라이브 |
| 주전원 전압 | AC 100V~240V, 50~60Hz |
| 최대 소비 전력 | 36W |
| 대기 소비 전력 | <0.5W |
| 최대 작동 온도 | 45°C |
| 크기 | 높이 150mm × 너비 449mm × 깊이 355mm |
| 순중량 | 7.5kg |
| 총중량 | 10.7kg |
JBL TT350 Classic 턴테이블은 기본 구조가 비교적 명확하고, 설명서 흐름대로 따라가면 어렵지 않게 설치할 수 있는 모델입니다. 다만 턴테이블 특성상 조립보다 세팅이 더 중요합니다.
특히 헤드쉘 고정, 카운터웨이트 조정, 2g 침압 설정, 안티 스케이트 값 확인, Phono 입력 연결 이 다섯 가지만 정확히 챙겨도 첫 재생 만족도가 크게 달라집니다.
처음에는 조금 번거롭게 느껴질 수 있지만, 한 번 제대로 맞춰두면 오래 안정적으로 사용할 수 있습니다.
