HRT-20M 거실용과 각방용 구분

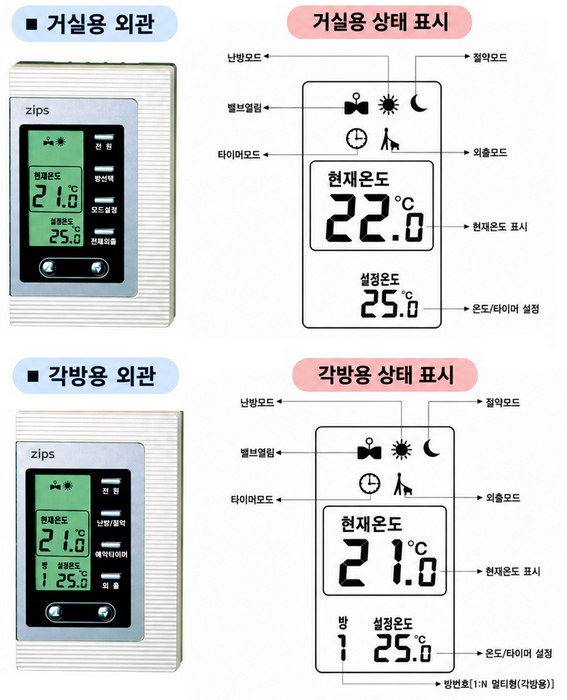

HRT-20M 지역난방용 온도조절기는 거실용과 각방용으로 나누어 사용합니다.
거실용 조절기는 각 방의 상태를 확인하고 일부 설정을 변경할 수 있는 중심 조절기이며, 각방용 조절기는 설치된 방의 온도와 운전 상태를 직접 조작할 때 사용합니다.
화면의 큰 숫자는 현재온도와 설정온도를 보여줍니다.
예를 들어 현재온도가 22.0℃이고 설정온도가 25.0℃라면, 현재 실내온도는 22.0℃이며 목표 온도는 25.0℃로 설정된 상태입니다.
각방용도 같은 방식으로 현재온도와 설정온도를 확인하면 됩니다.
거실용은 여러 방의 온도와 설정값을 확인하는 데 적합하고, 각방용은 해당 방의 난방 상태를 직접 조절하는 데 사용합니다.
조절기 화면을 볼 때는 현재온도와 설정온도를 구분해 읽는 것이 먼저입니다.
HRT-20M 버튼과 운전 모드 흐름

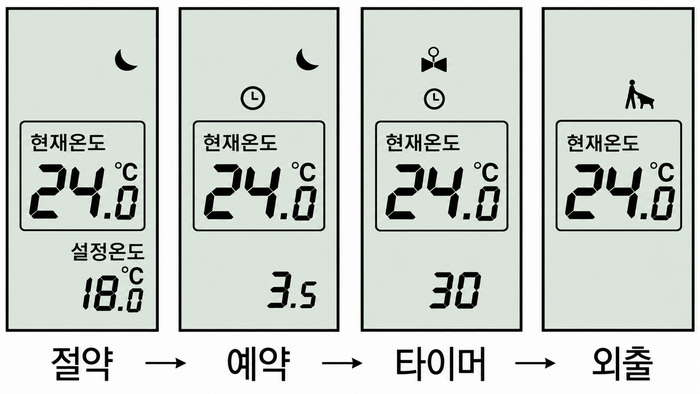

거실용 조절기에서 모드설정 버튼을 누르면 운전 모드가 다음 순서로 바뀝니다.
- 난방 모드
- 절약 모드
- 예약 모드
- 타이머 모드
- 외출 모드
모드설정 버튼은 거실용 조절기의 운전 모드를 변경할 때 사용하며, 각방의 운전 모드를 바꿀 때도 활용합니다.
원하는 모드가 화면에 표시될 때까지 버튼을 한 번씩 눌러 선택하면 됩니다.
모드설정 버튼을 반복해서 누르면 난방, 절약, 예약, 타이머, 외출 모드가 순서대로 표시됩니다.
화면에 나타난 아이콘을 확인한 뒤 온도나 시간을 조절하면 됩니다.
거실에서 각방 온도 확인·변경

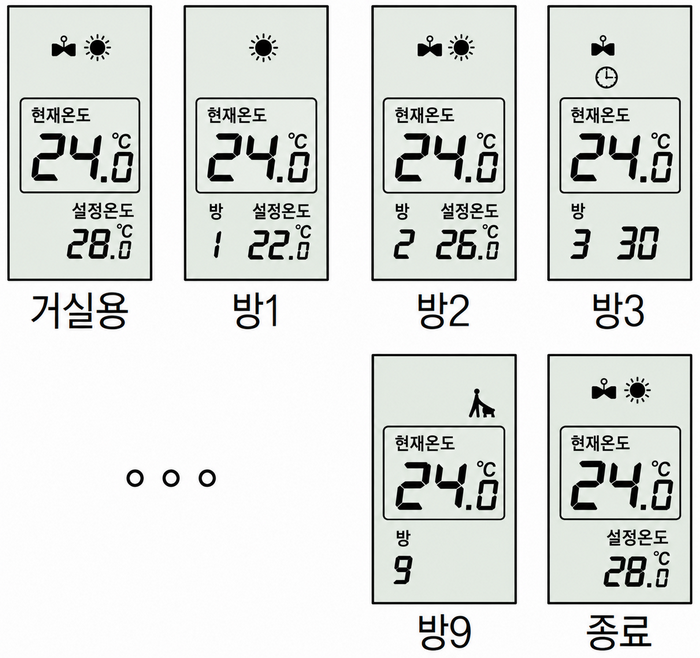

거실용 조절기에서는 방 선택 버튼을 이용해 거실과 각 방의 현재온도 및 설정값을 원격으로 확인할 수 있습니다.
방 번호가 깜박일 때 해당 방의 정보가 LCD 화면에 표시됩니다.
- 방 선택 버튼을 누릅니다.
- 방 번호가 깜박이면 해당 방의 현재온도와 설정값을 확인합니다.
- 목욕/설정 버튼을 눌러 원하는 운전 모드를 선택합니다.
- ▲ 또는 ▼ 버튼으로 온도나 필요한 값을 조절합니다.
- 방 선택 버튼을 누르면 해당 방의 변경 내용이 저장되고 다음 방 번호가 깜박입니다.
- 필요한 방마다 같은 과정을 반복합니다.
방 선택 중 약 30초 동안 아무 버튼도 누르지 않으면 마지막 설정값이 저장되고 방 선택 모드가 종료됩니다.
방 선택 모드에서는 방 번호가 깜박이는지 확인해야 합니다.
방 번호가 깜박이는 동안에는 해당 방의 현재온도와 설정값을 확인하고 변경할 수 있습니다.
난방 모드와 절약 모드 설정
난방 모드는 일상적인 난방 운전에 사용하는 기본 모드입니다.
사용자가 설정한 난방온도를 기준으로 자동 난방 운전이 이루어지며, 설정 범위는 5℃부터 40℃까지입니다.
- 난방/절약 버튼을 눌러 난방 모드를 선택합니다.
- ▲ 또는 ▼ 버튼으로 원하는 난방온도를 설정합니다.
절약 모드는 절약온도를 기준으로 자동 난방 운전을 할 때 선택합니다.
절약온도는 5℃부터 25℃까지 설정할 수 있습니다.
- 난방/절약 버튼을 눌러 절약 모드를 선택합니다.
- ▲ 또는 ▼ 버튼으로 절약온도를 설정합니다.
난방 모드와 절약 모드 모두 현재 실내온도와 설정온도를 비교해 화면을 읽으면 됩니다.
난방·절약 모드의 설정 범위
| 모드 | 용도 | 온도 설정 범위 |
|---|---|---|
| 난방 모드 | 일상적인 난방 운전 | 5℃~40℃ |
| 절약 모드 | 절약온도를 기준으로 하는 자동 난방 운전 | 5℃~25℃ |
| 외출 모드 | 설정온도를 낮춰 외출 중 운전 | 5℃로 고정 |

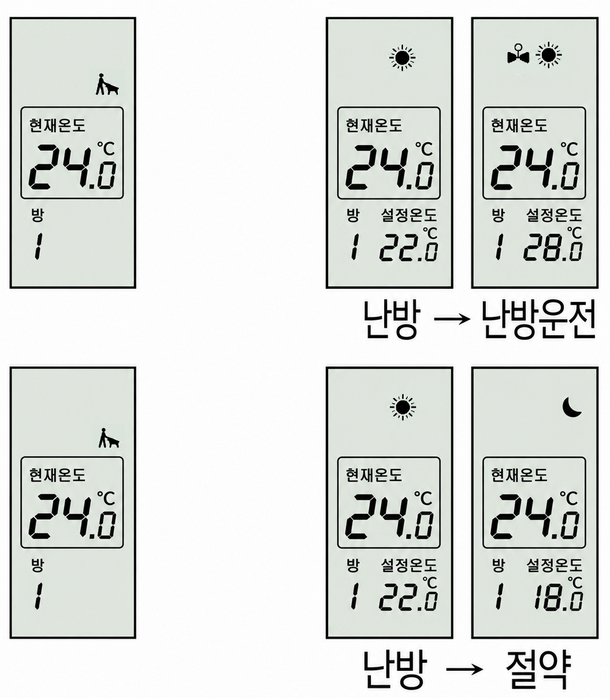

난방 또는 절약 모드에서는 화면에 선택한 모드와 설정온도가 표시됩니다.
LED는 밸브 상태를 나타내며, 적색은 밸브 열림, 녹색은 밸브 닫힘을 의미합니다.
외출 모드와 전체외출 전환
외출 모드는 설정온도가 5℃로 고정됩니다.
실내온도가 5℃ 이하로 내려가면 난방 운전이 이루어지고, 5℃보다 높으면 난방이 정지되는 방식으로 동파 방지를 목적으로 사용합니다.

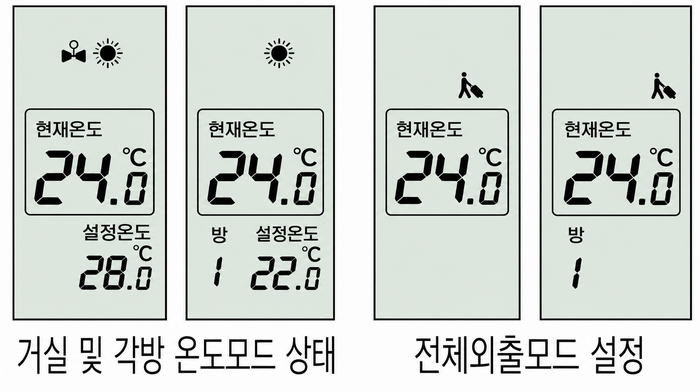

전체외출 기능은 거실과 각방의 설정을 한 번에 외출 모드 또는 난방 모드로 바꾸는 기능입니다.
- 전체외출 버튼을 누르면 모든 조절기가 외출 모드로 전환됩니다.
- 전체외출 버튼을 한 번 더 누르면 전체 난방 모드로 전환됩니다.
특정 방만 외출 모드로 바꾸려면 전체외출이 아니라 해당 조절기의 모드설정 버튼을 이용해야 합니다.
전체외출 버튼은 여러 조절기의 운전 상태를 한 번에 전환할 때 사용합니다.
버튼을 누른 뒤 거실과 각방의 화면에 외출 상태가 반영되었는지 확인할 수 있습니다.
예약 모드: 절약온도 예약
예약 모드는 하루 24시간을 기준으로 일정 시간 동안 절약온도로 운전한 뒤 자동으로 난방 모드로 전환하는 기능입니다.
절약온도 예약은 외출 중에도 실내를 절약온도 기준으로 관리하고 싶을 때 사용합니다.
- 난방/절약 버튼을 눌러 절약 모드를 선택합니다.
- ▲ 또는 ▼ 버튼으로 절약온도를 설정합니다.
- 예약/타이머 버튼을 눌러 예약 모드를 선택합니다.
- ▲ 또는 ▼ 버튼으로 예약 운전 시간을 설정합니다.
절약온도 예약 시간은 0.5시간부터 24시간까지 설정할 수 있습니다.
설정 시간이 지나면 예약 운전이 끝나고 난방 모드로 자동 전환됩니다.
절약 모드를 먼저 선택한 뒤 예약 모드로 전환해야 절약온도 예약을 설정할 수 있습니다.

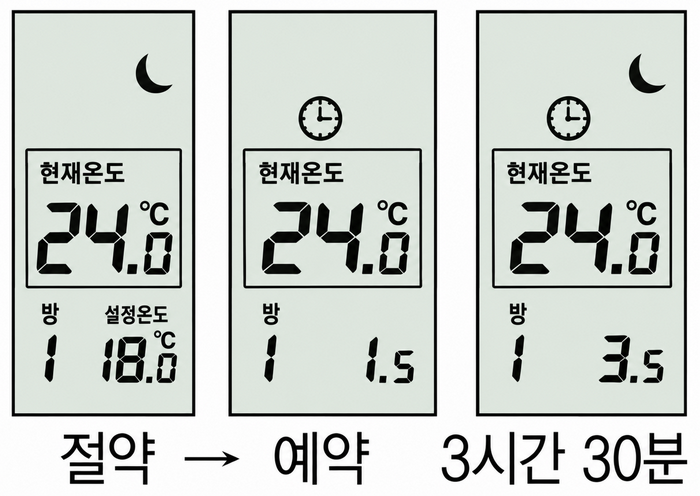

화면에 표시되는 예약 시간을 확인하면서 ▲·▼ 버튼으로 원하는 시간을 맞추면 됩니다.
예약 모드: 외출온도 예약
외출온도 예약은 귀가 예정 시간을 기준으로 일정 시간 동안 외출온도 운전을 유지한 뒤 난방 운전으로 전환하는 방식입니다.
예약 시간 동안에는 외출 모드와 같은 5℃ 기준으로 운전합니다.
- 외출 버튼을 눌러 외출 예약 상태로 전환합니다.
- 예약/타이머 버튼을 눌러 예약 모드를 선택합니다.
- ▲ 또는 ▼ 버튼으로 예약 운전 시간을 설정합니다.
외출온도 예약 시간도 0.5시간부터 24시간까지 설정할 수 있습니다.
화면에 외출 예약과 시간이 표시되는지 확인한 뒤 설정을 마무리합니다.

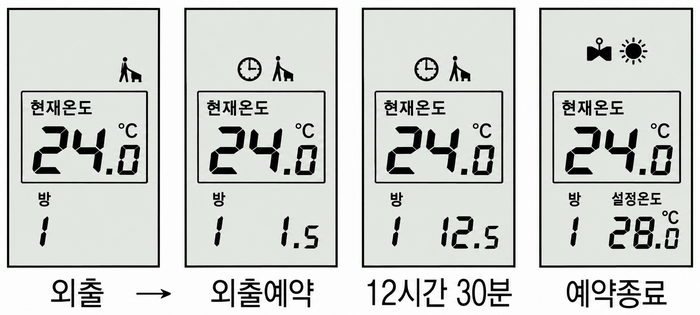

외출 모드, 외출 예약, 예약 시간 표시, 예약 종료 상태가 화면에서 단계적으로 나타납니다.
예약 시간을 설정할 때는 숫자와 외출 또는 예약 아이콘을 함께 확인해야 합니다.
타이머 모드: 60분 주기 난방 설정
타이머 모드는 60분을 기준으로 설정한 시간만큼 난방 운전과 정지를 반복하는 기능입니다.
예약 모드처럼 특정 시간 뒤 난방 모드로 전환하는 방식이 아니라, 한 시간 주기 안에서 난방 동작 시간을 정하는 방식입니다.
- 예약/타이머 버튼을 눌러 타이머 모드를 선택합니다.
- ▲ 또는 ▼ 버튼으로 난방 동작 시간을 설정합니다.
난방 동작 시간은 5분부터 60분까지 설정할 수 있습니다.
예를 들어 5분으로 설정하면 60분 주기 안에서 5분 동안 난방이 동작하고 나머지 시간은 정지하는 방식으로 반복됩니다.

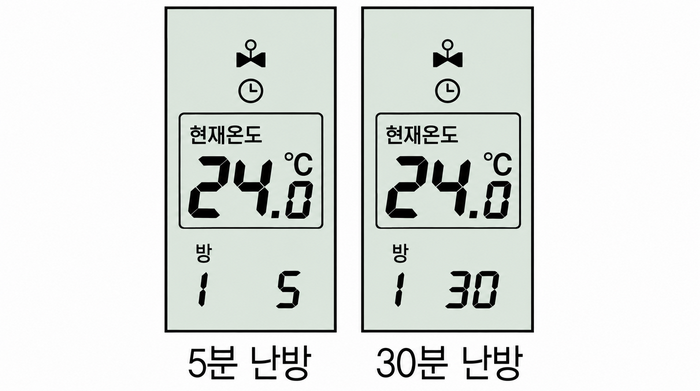

타이머 모드에서는 화면에 설정된 난방 시간이 표시됩니다.
5분, 30분처럼 원하는 동작 시간을 선택하고, 설정 시간이 맞는지 확인한 뒤 사용하면 됩니다.
밸브 열림·닫힘 LED 표시
HRT-20M의 LED는 밸브 상태를 확인하는 표시입니다.
- 적색 LED: 밸브 열림
- 녹색 LED: 밸브 닫힘
난방, 절약, 외출, 예약, 타이머 모드에서 LED 색상을 확인하면 현재 난방 밸브가 열린 상태인지 닫힌 상태인지 파악할 수 있습니다. 다만 LED 색상만으로 전체 난방 상태를 판단하기보다 화면의 모드와 설정온도도 함께 확인하는 것이 좋습니다.
HRT-20M 사용 시 주의사항
지역난방 시스템에서는 제어함의 전원코드를 임의로 제거하지 않아야 합니다.
전원코드를 임의로 분리하면 구동기 오작동이 발생할 수 있으며 별도의 난방비가 발생할 수 있습니다.
또한 HRT-20M 지역난방용 조절기는 개별난방용 조절기와 기능 구성이 다를 수 있습니다.
이 글의 조작 순서는 지역난방용 HRT-20M을 기준으로 하며, 개별난방용 모델에는 그대로 적용하지 않는 것이 좋습니다.
HRT-20M 모드별 조작 순서 요약
- 일상 난방: 난방/절약 버튼으로 난방 모드를 선택한 뒤 ▲·▼ 버튼으로 난방온도를 설정합니다.
- 절약 운전: 난방/절약 버튼으로 절약 모드를 선택하고 절약온도를 설정합니다.
- 외출: 모드설정 버튼으로 외출 모드를 선택하거나 전체외출 버튼으로 모든 조절기를 한 번에 외출 모드로 바꿉니다.
- 절약온도 예약: 절약 모드 선택 → 예약 모드 선택 → 예약 시간을 설정합니다.
- 외출온도 예약: 외출 예약 선택 → 예약 모드 선택 → 귀가 예정 시간에 맞춰 시간을 설정합니다.
- 타이머: 타이머 모드 선택 → 5~60분 사이에서 난방 동작 시간을 설정합니다.
현재온도, 설정온도, 운전 모드 아이콘, 밸브 LED를 함께 확인하면 HRT-20M의 현재 상태를 보다 쉽게 읽을 수 있습니다.
