DG-4000 사용 전 먼저 알아둘 각부 명칭
DG-4000은 HY시스템의 디지털 업무용 무전기로, 전면 LCD와 메뉴 버튼을 중심으로 주요 기능을 설정할 수 있습니다.
처음 사용할 때는 전원·볼륨 스위치, 상태 표시 LED, 메뉴 버튼, 뒤로가기(종료) 버튼, UP/DOWN 버튼, PTT 버튼, Zone Up/Down 버튼의 위치를 먼저 익혀두면 조작이 훨씬 쉽습니다.

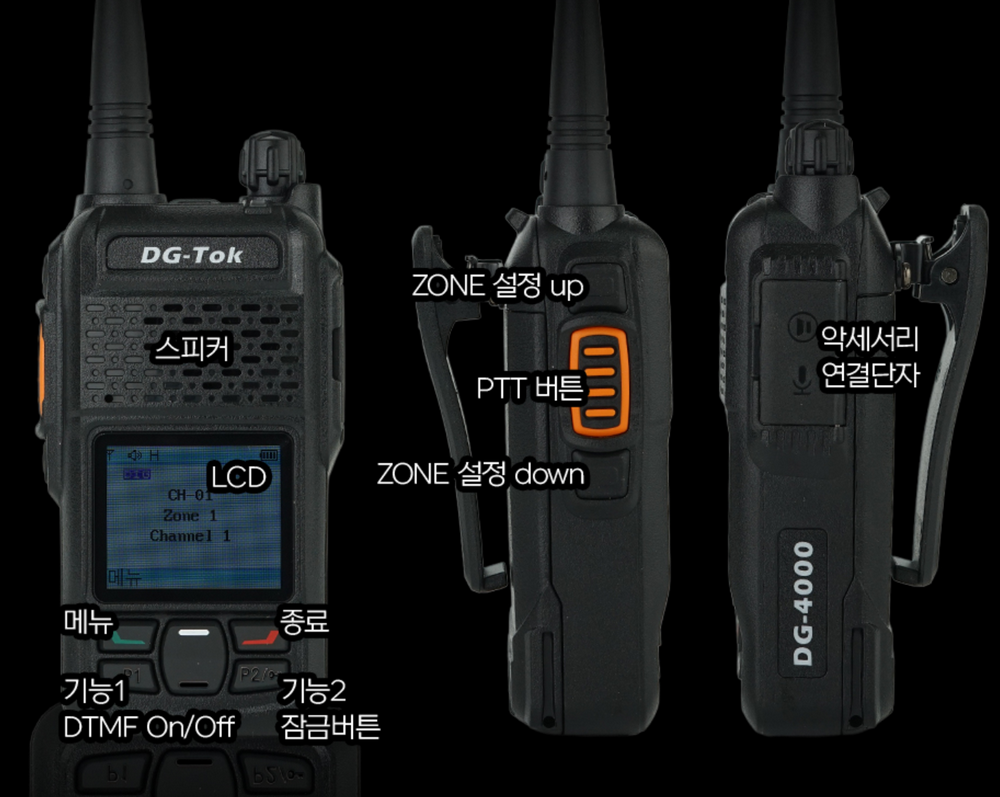

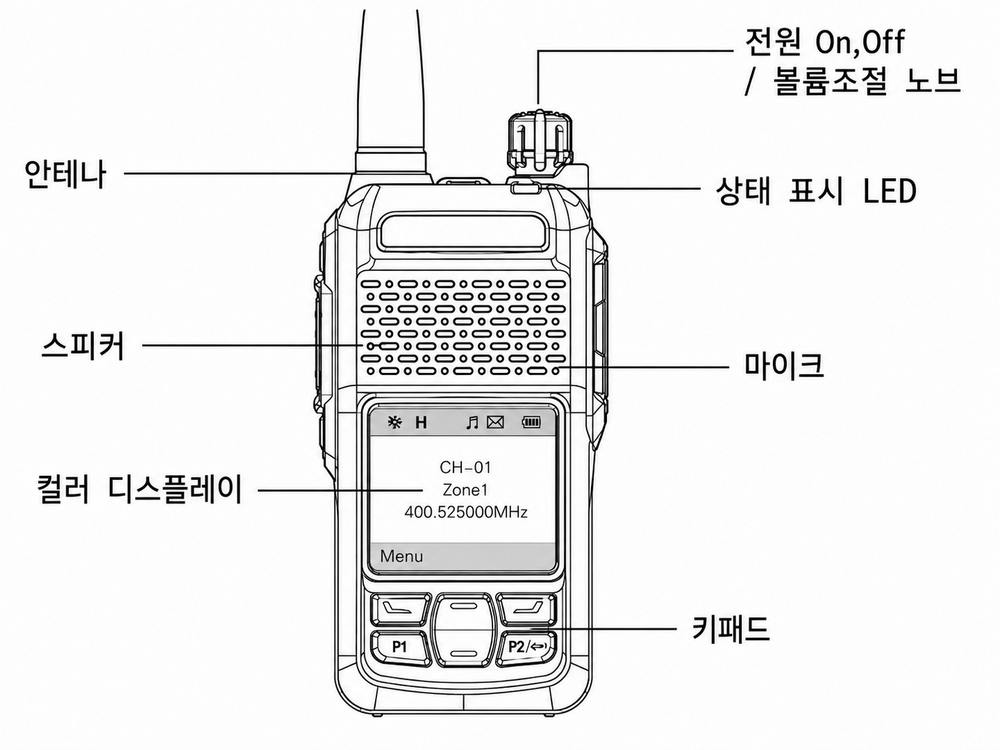

전면에는 LCD 화면과 스피커, 메뉴 버튼, 뒤로가기(종료) 버튼, UP/DOWN 버튼, P1·P2 기능 버튼이 배치되어 있습니다.
측면에는 PTT 버튼과 Zone Up/Down 버튼, 액세서리 연결 단자가 있습니다. 송신은 PTT 버튼을 누른 상태에서 진행하고, 메뉴 이동과 설정 변경은 전면 버튼으로 조작합니다.

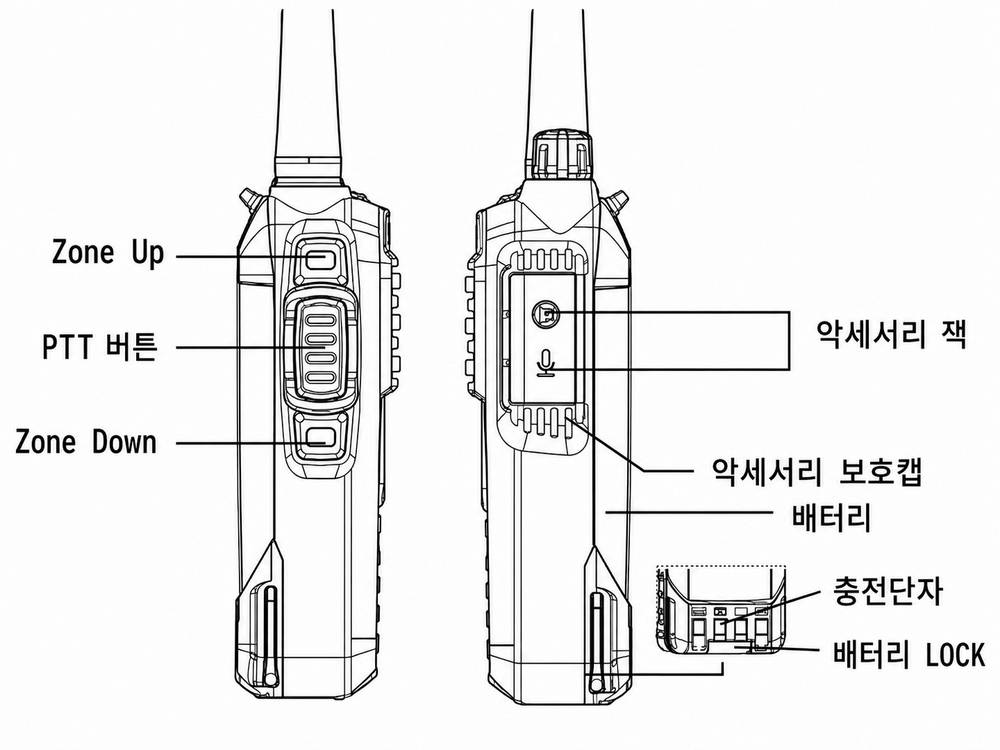

배터리를 장착하거나 분리할 때는 배터리 LOCK과 결착 홈의 위치를 확인해야 합니다.
측면의 Zone Up/Down 버튼은 존을 이동할 때 사용하며, 액세서리 잭은 보호캡을 열어 연결합니다.
배터리와 단자 주변에 이물질이 묻지 않도록 관리하면 장비를 안정적으로 사용할 수 있습니다.
전원 켜기와 끄기
- 전원·볼륨 스위치를 시계 방향으로 돌리면 전원이 켜집니다.
- 전원이 켜진 뒤에는 스위치를 계속 돌려 원하는 음량을 조절합니다.
- 전원을 끌 때는 전원·볼륨 스위치를 시계 반대 방향으로 돌립니다.
- ‘탁’ 소리가 날 때까지 돌리면 전원이 완전히 꺼집니다.
충전기에 무전기를 꽂을 때는 전원을 완전히 끈 상태인지 먼저 확인하는 것이 좋습니다.
배터리 장착과 분리 방법
배터리 장착
- 배터리를 장착하거나 분리하기 전에 무전기의 전원을 끕니다.
- 본체의 배터리 결착 홈에 배터리 홈을 맞춥니다.
- 배터리를 본체 상단 방향으로 밀어 올립니다.
- ‘탁’ 소리가 나며 고정되었는지 확인합니다.
배터리 분리
- 본체 아래쪽의 배터리 걸쇠를 배터리 방향으로 당깁니다.
- 걸쇠를 당긴 상태에서 배터리를 본체 아래 방향으로 밀어 내립니다.
- 배터리가 본체에서 완전히 분리되었는지 확인합니다.
배터리 충전 시기와 충전 방법
새 배터리나 장시간 사용하지 않은 배터리는 사용 전에 충전합니다.
배터리 전압이 낮아지면 통신거리가 짧아지고 무전기의 성능이 떨어질 수 있습니다.
다음과 같은 표시가 나타나면 충전이 필요합니다.
- 송신 또는 수신 중 전면 적색 램프가 약 0.5초 주기로 점멸할 때
- LCD의 배터리 아이콘이 점멸할 때
- 사용 중 ‘베릭~베릭~’과 같은 Low 배터리 경고음이 발생할 때
충전하려면 충전기 어댑터를 AC 220V 콘센트에 연결합니다.
배터리가 장착된 무전기를 충전할 때는 전원을 완전히 끈 후 충전기에 꽂습니다.
충전기 전면 슬롯은 배터리가 장착된 무전기 충전에 사용하고, 후면 슬롯은 배터리만 충전할 때 사용합니다.
충전 완료를 알리는 녹색 LED가 켜진 뒤에도 완전 충전을 위해 약 30분 정도 보충 충전하는 방법이 안내되어 있습니다.
충전기 LED 표시 확인하기
| 동작 상태 | LED 표시 상태 |
|---|---|
| 충전 중 | 적색 LED 점등 |
| 충전 완료 | 녹색 LED 점등 |
| 에러 발생 | 적색 LED 점멸 |
충전 중 LED가 정상적인 상태와 다르게 표시되면 배터리와 충전기의 접촉 상태를 확인한 뒤 다시 장착합니다.

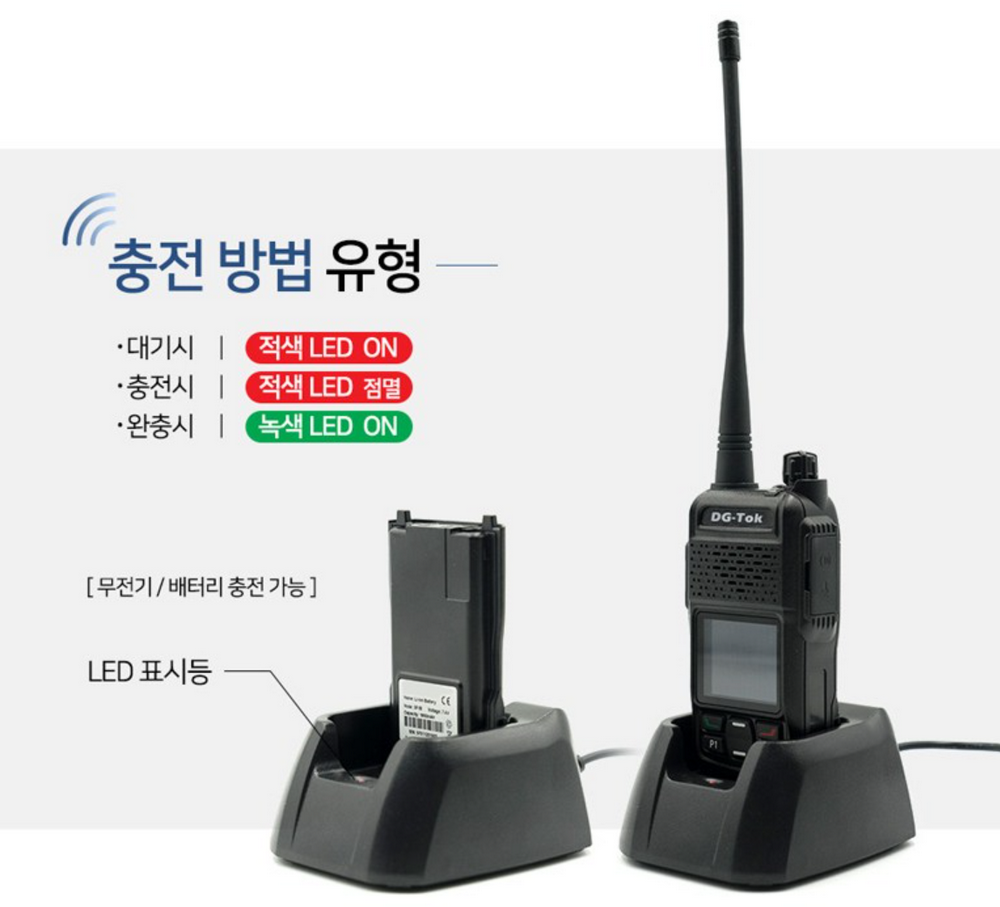

충전기 전면 슬롯에는 배터리가 장착된 무전기를 넣을 수 있고, 후면 슬롯에는 배터리만 장착할 수 있습니다.
충전 상태는 LED로 확인합니다. 적색 표시와 녹색 표시를 구분해 충전 중인지 완충되었는지 확인한 뒤 무전기를 사용하세요.
DG-4000 버튼별 기본 기능
| 버튼 | 기능 |
|---|---|
| 메뉴 버튼 | 메뉴 진입, 항목 선택, 설정값 저장 |
| 뒤로가기·종료 버튼 | 이전 메뉴로 이동하거나 메뉴 종료 |
| UP 버튼 | 메뉴 항목 또는 설정값 위로 이동 |
| DOWN 버튼 | 메뉴 항목 또는 설정값 아래로 이동 |
| P1 | 길게 누르면 DTMF 기능 활성화 또는 비활성화 |
| P2 | 길게 누르면 버튼 잠금 설정 또는 해제 |
메뉴 진입과 설정값 저장 방법
DG-4000의 메뉴는 다음 순서로 조작합니다.
- 메뉴 버튼을 누릅니다.
- UP 또는 DOWN 버튼으로 원하는 메뉴를 선택합니다.
- 메뉴 버튼을 눌러 해당 메뉴로 들어갑니다.
- UP 또는 DOWN 버튼으로 설정값을 변경합니다.
- 메뉴 버튼을 눌러 설정값을 저장합니다.
설정값을 저장하면 이전 화면으로 돌아갑니다.
저장하지 않고 이전 메뉴로 이동하려면 뒤로가기·종료 버튼을 누릅니다.
메뉴 화면에서 약 10초 이상 조작하지 않으면 메인 화면으로 자동 복귀합니다.
주요 메뉴 기능 한눈에 보기
| 메뉴 | 기능 설명 |
|---|---|
| 연락처 | 연락처 목록을 선택해 송신, 메시지 전송 및 무전기 관리 |
| 메시지 | 메시지 전송 |
| 호출 기록 | 송신 및 수신 통화 목록 확인 |
| 스캔 설정 | 동일 기종 상대방의 채널을 검색해 통신 |
| 존 설정 | 사용할 Zone 선택 |
| 송신 출력 | 송신 출력을 High 또는 Low로 변경 |
| 스켈치 레벨 | 설정한 레벨 이상의 신호만 수신하도록 조절 |
| TOT | 송신 버튼이 계속 눌리는 상황을 방지하며 OFF부터 240초까지 설정 |
| VOX | PTT 버튼을 누르지 않고 음성을 감지해 송신 |
| 비프음 설정 | 버튼 입력음 On 또는 Off |
| 백라이트 밝기 | 화면 밝기를 0부터 5까지 조절 |
| 백라이트 지연 | 화면 조명이 꺼지는 시간을 On부터 60초까지 설정 |
| 버튼 잠금 | 일정 시간 뒤 버튼이 잠기도록 설정 |
| 언어 설정 | 한글 또는 영어 표시 선택 |
| 무전기 정보 | 모델명, 무전기 ID, 소프트웨어 버전 및 펌웨어 버전 확인 |
초보자가 자주 조절하는 메뉴 기능
송신 출력
송신 출력을 High와 Low 중에서 선택할 수 있습니다. 통신 환경에 맞춰 필요한 수준으로 설정합니다.
스켈치 레벨
총 9단계로 설정할 수 있습니다. 레벨이 낮으면 약한 신호도 들을 수 있지만 노이즈가 발생할 수 있고, 레벨이 높으면 잡음은 줄어드는 대신 약한 신호가 끊길 수 있습니다.
VOX
PTT 버튼을 누르지 않고 음성을 감지해 송신하는 기능입니다. VOX 레벨은 소리에 반응하는 민감도를 뜻하며, 낮을수록 민감하게 반응합니다. VOX 지연은 음성을 인식한 뒤 송신이 시작되는 시간을 조절합니다.
TOT
PTT 버튼이 계속 눌린 상태로 유지되는 것을 방지하는 기능입니다. 필요에 따라 OFF부터 240초까지 설정할 수 있습니다.
버튼 잠금
실수로 버튼이 눌리는 것을 막고 싶을 때 사용합니다. P2 버튼을 길게 눌러 잠금을 설정하거나 해제할 수 있으며, 메뉴에서 자동 잠금 시간을 설정할 수도 있습니다.
DG-4000 무선 클로닝 사용법
DG-4000에서 DG-4000으로 복제하기
- 원본 무전기와 복제할 무전기 모두 Zone Up 버튼을 누른 상태에서 전원을 켭니다.
- 두 무전기에서 메뉴 버튼을 눌러 설정 메뉴로 들어갑니다.
- 무선 복제 메뉴를 선택합니다.
- 원본 무전기에서는 발신을, 복제할 무전기에서는 수신을 선택합니다.
- 두 제품의 화면이 0%에서 100%까지 진행되면 복제가 완료됩니다.
무선 클로닝 중에는 반드시 안테나를 체결하고, 복제가 끝날 때까지 무전기를 만지거나 조작하지 않습니다.
타사 무전기에서 DG-4000으로 한 채널 복제하기
- 타사 무전기의 전원을 켜고 복제할 채널을 설정합니다.
- DG-4000의 Zone Down 버튼을 누른 상태에서 전원을 켭니다.
- 메뉴 버튼을 눌러 설정 메뉴로 들어간 뒤 주파수 복제 메뉴를 선택합니다.
- 주파수를 수동으로 저장할지, 현재 표시된 채널에 저장할지 선택하고 메뉴 버튼을 누릅니다.
- DG-4000 화면에 ‘시작’이 표시되면 타사 무전기의 PTT 버튼을 누른 상태로 유지합니다.
- 복제가 완료될 때까지 PTT 버튼에서 손을 떼지 않습니다.
- 완료 후 저장 채널을 확인하고 무전기를 껐다가 다시 켭니다.
주파수 복제 중에는 원본 무전기의 PTT 버튼을 놓지 않도록 주의해야 합니다.
처음 사용할 때 확인할 순서
- 배터리를 장착하고 전원이 꺼져 있는지 확인합니다.
- 충전 상태와 LCD 배터리 아이콘을 확인합니다.
- 전원·볼륨 스위치를 돌려 전원을 켭니다.
- Zone Up/Down 버튼으로 사용할 존을 선택합니다.
- 메뉴 버튼과 UP/DOWN 버튼으로 채널 및 필요한 기능을 설정합니다.
- 상대 무전기와 통신이 되는지 확인합니다.
- 사용하지 않을 때는 전원을 끄고, 장시간 보관할 때는 배터리 상태를 확인합니다.
처음에는 연락처, 존 설정, 송신 출력, 스켈치 레벨, VOX, 버튼 잠금 정도만 익혀도 기본적인 사용에 충분합니다.
DG-4000 주요 사양
| 항목 | 사양 |
|---|---|
| 디지털 방식 | IDMR |
| 주파수 | 400~470MHz |
| 사용 채널 | 1,024채널 |
| 무게 | 245g |
| 출력 | 4.8W |
| 전원·전압 | DC 7.4V, DC ±10% |
| 배터리 용량 | 2,000mAh |
| 크기 | 52×33×102mm |
| 동작 온도 | -20℃~+60℃ |
| 주파수 안정도 | ±1ppm |
| 안테나 임피던스 | 50Ω |
| 충전 시간 | 약 4시간 |
