코텍 DWRC-600 조작 패널과 형식 구분
코텍 DWRC-600은 방마다 설치된 각실형 온도조절기와 여러 방을 거실에서 관리하는 거실형 온도조절기로 나뉩니다.
두 형식 모두 전원, 모드, 선택, 조절 버튼을 사용하지만 거실형에는 방 선택, 일괄제어, 시계, 온수·난방수 설정 기능이 추가됩니다.
화면에는 현재온도와 설정온도, 방 명칭, 난방 상태, 외출·예약·타이머 표시가 나타납니다.
거실형에서는 시계와 보일러 연소 상태도 확인할 수 있습니다.

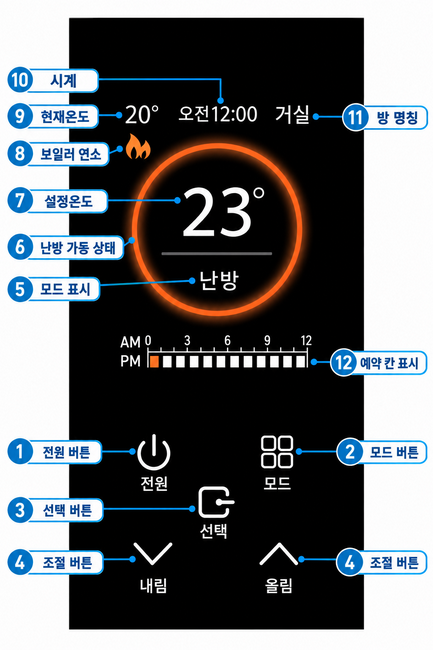

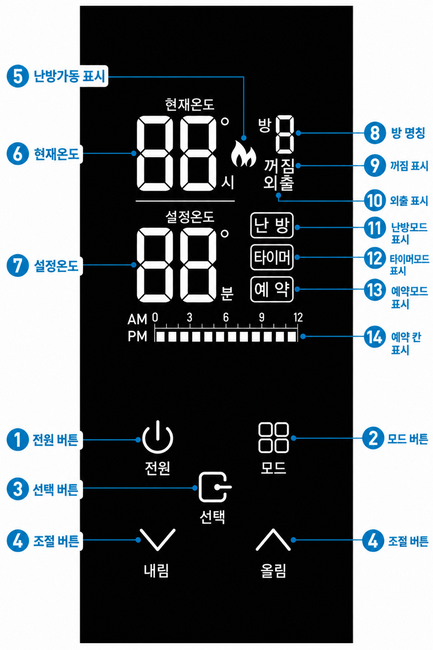

각실형과 거실형 버튼 및 표시부
| 구분 | 주요 기능 |
|---|---|
| 전원 버튼 | 짧게 터치하면 외출 설정·해제, 길게 터치하면 전원 켜기·끄기 |
| 모드 버튼 | 난방·예약·타이머 모드 선택, 거실형 일괄제어 |
| 선택 버튼 | 예약 칸, 방, 시계 설정 항목 선택 |
| 조절 버튼 | 온도, 시간, 예약 칸, 설정값 변경 |
| 현재온도 | 현재 실내 온도 표시 |
| 설정온도 | 난방 기준 온도 표시 |
| 난방 표시 | 난방 가동 또는 대기 상태 표시 |
전원 켜기·끄기와 난방 온도 설정
전원 켜기·끄기
- 끄기: [전원] 버튼을 약 3초간 터치하면 꺼짐 상태로 변경됩니다.
- 켜기: 꺼짐 상태에서 [전원] 버튼을 약 3초간 터치하면 전원이 켜지고 전원을 끄기 전의 모드로 돌아갑니다.
예약 또는 타이머 모드에서는 바로 꺼짐으로 변경할 수 없습니다. 먼저 해당 모드를 해제한 뒤 전원을 끄세요.
난방 온도 설정
난방 모드에서 [조절] 버튼으로 설정온도를 변경합니다. 현재온도보다 설정온도를 높이면 난방이 가동되고, 현재온도가 설정온도에 도달하면 난방이 정지합니다. 설정 범위는 5~40°C이며 1°C 단위로 조절됩니다.
온도 숫자가 깜빡이는 동안 다른 모드로 바꾸면 설정값이 저장되지 않을 수 있습니다. 숫자의 깜빡임이 멈춘 뒤 모드를 변경하세요.

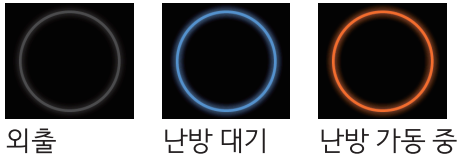

현재온도보다 설정온도가 높을 때 불꽃 또는 난방 가동 표시가 나타납니다. 거실형은 외출, 난방 대기, 난방 가동 상태를 아이콘으로 구분할 수 있습니다.
외출 모드 설정과 해제

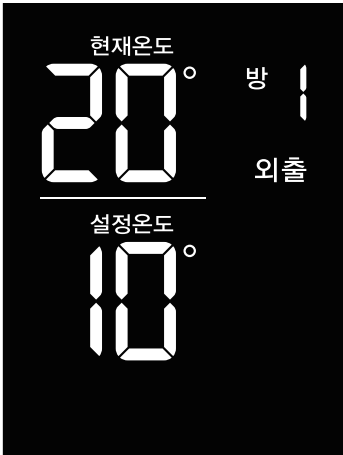

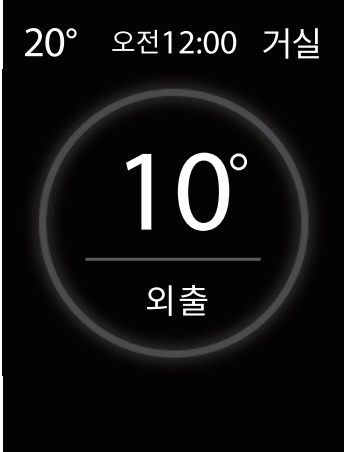

난방 모드에서 [전원] 버튼을 1회 터치하면 외출 모드로 변경됩니다. 외출 모드에서는 설정온도가 10°C로 고정됩니다.
외출 모드를 해제하려면 [전원] 버튼을 다시 1회 터치하세요. 외출 모드가 해제되면서 이전 난방 모드로 돌아갑니다.
예약 또는 타이머 모드에서는 외출 모드로 바로 변경할 수 없습니다.
먼저 예약·타이머 모드를 해제한 뒤 외출 모드로 전환해야 합니다.
예약 모드 설정·해제·초기화
예약 모드는 24시간을 시간대별 칸으로 나누고, 등록한 칸의 설정온도에 따라 난방을 가동하거나 정지하는 기능입니다.
예약 모드는 가동 설정 시점부터 24시간이 지나면 자동 해제되고 난방 모드로 돌아가는 1회성 기능입니다.
사용 전 거실형 온도조절기에서 현재 시간을 먼저 설정해야 합니다.
최초 예약 모드 설정
- 난방 모드에서 [모드] 버튼을 1회 터치해 예약을 선택합니다.
- 예약 문구가 표시되면 [선택] 버튼을 1회 터치해 예약 모드를 확정합니다. 약 5초 안에 확정하지 않으면 난방 모드로 돌아갑니다.
- 예약 문구와 AM·PM 표시가 깜빡일 때 [조절] 버튼으로 예약 온도를 설정합니다.
- [선택] 버튼을 1회 터치해 예약 칸 설정으로 이동합니다.

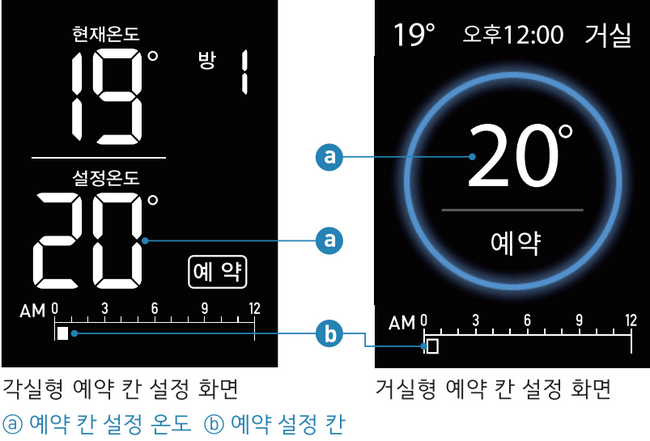

- 예약 칸이 깜빡이면 [조절] 버튼으로 원하는 시간대로 이동합니다. 내림 버튼은 왼쪽, 올림 버튼은 오른쪽으로 이동합니다.
- 원하는 칸에서 [선택] 버튼을 터치해 등록합니다. 등록된 칸에서 다시 [선택] 버튼을 누르면 등록이 해제됩니다.
- 오전과 오후를 구분해 필요한 시간대에 예약 칸을 등록합니다.
- 설정을 마친 뒤 [선택] 버튼을 약 3초간 터치하면 예약 모드가 작동합니다.
예약 칸의 설정온도를 바꾸려면 예약 칸 설정 화면에서 [모드] 버튼을 약 3초간 터치합니다. 예약 문구가 깜빡이면 [조절] 버튼으로 온도를 바꾸고 [선택] 버튼을 눌러 예약 칸 설정으로 돌아갑니다.
예약 모드 다시 사용하기
이미 예약을 설정한 상태라면 난방 모드에서 [모드] 버튼으로 예약을 선택한 뒤 [선택] 버튼을 두 번 터치하면 기존 예약 설정이 다시 작동합니다.
예약 모드 해제
예약 모드가 작동 중일 때 [모드] 버튼을 1회 터치하면 예약이 해제되고 난방 모드로 변경됩니다.
예약 칸 초기화
난방 모드에서 [모드] 버튼으로 예약을 선택하고 [선택] 버튼을 1회 터치해 확정한 뒤, [선택] 버튼을 약 3초간 터치합니다. 예약 칸 설정이 초기화되고 난방 모드로 돌아갑니다.
흰색 칸은 예약이 등록된 시간대이며 빈 칸은 등록되지 않은 시간대입니다.

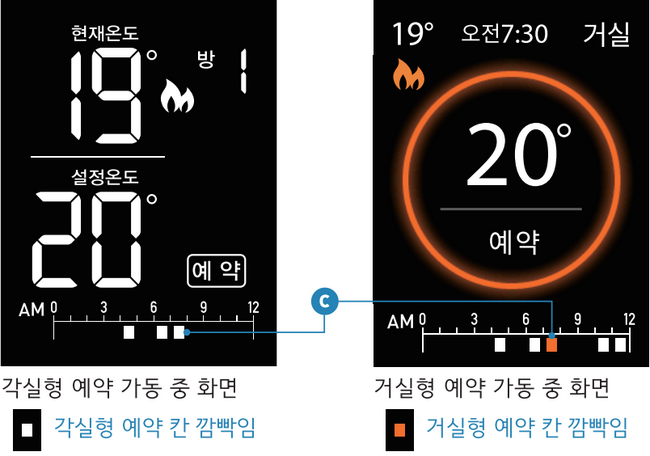

예약 모드가 작동 중일 때 현재 가동 중인 예약 칸은 깜빡입니다.
타이머 모드 설정·해제·초기화
타이머 모드는 24시간 중 등록한 예약 칸에 설정한 시간만큼 난방을 가동하거나 정지하는 기능입니다.
타이머 모드 역시 가동 설정 시점부터 24시간이 지나면 자동 해제되고 난방 모드로 변경되는 1회성 기능입니다.
사용 전 현재 시간을 설정해야 합니다.
최초 타이머 모드 설정
- 난방 모드에서 [모드] 버튼을 2회 터치해 타이머를 선택합니다.
- 타이머 문구가 표시되면 [선택] 버튼을 1회 터치해 타이머 모드를 확정합니다.
- 타이머 문구와 AM·PM 표시가 깜빡일 때 [조절] 버튼으로 시간을 설정합니다.
- 시간은 5분~30분 범위에서 5분 단위로 설정할 수 있습니다.
- [선택] 버튼을 1회 터치해 예약 칸 설정으로 이동합니다.
- 예약 칸이 깜빡이면 [조절] 버튼으로 원하는 시간대로 이동하고 [선택] 버튼으로 등록 또는 해제합니다.
- 설정을 마친 뒤 [선택] 버튼을 약 3초간 터치하면 타이머 모드가 작동합니다.
타이머 모드는 예약 칸별로 설정 시간을 각각 변경할 수 없습니다.
타이머 모드 다시 사용하기
난방 모드에서 [모드] 버튼을 2회 터치해 타이머를 선택한 뒤 [선택] 버튼을 확정하고 다시 1회 터치하면 기존 타이머 설정이 작동합니다.
타이머 모드 해제
타이머 모드가 작동 중일 때 [모드] 버튼을 1회 터치하면 타이머가 해제되고 난방 모드로 변경됩니다.
타이머 예약 칸 초기화
난방 모드에서 타이머를 선택하고 [선택] 버튼을 1회 터치해 확정한 뒤 [선택] 버튼을 약 3초간 터치합니다.
예약 칸 설정이 초기화되고 난방 모드로 돌아갑니다.

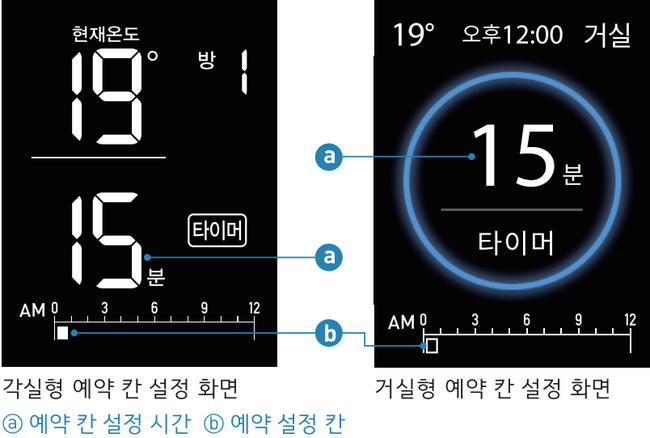

타이머 설정 화면에서는 먼저 가동 시간을 정한 뒤 예약 칸을 선택합니다.

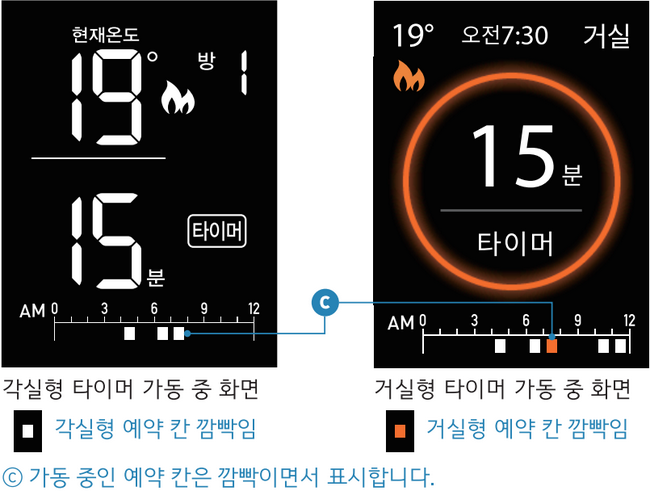

흰색 블록은 등록된 시간대를 나타내며, 가동 중인 칸은 깜빡입니다.
거실형 방 선택과 일괄제어
거실형 방 선택

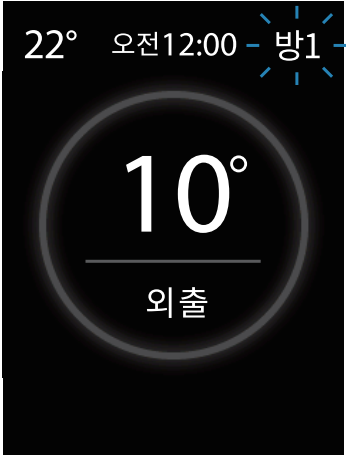

거실형 온도조절기가 난방 또는 외출 모드일 때 [선택] 버튼을 터치하면 방1, 방2, 방3, 마지막 방, 거실 순서로 선택할 수 있습니다. 선택된 방 번호는 화면 오른쪽 상단에서 깜빡입니다.
- [선택] 버튼: 방 선택
- [조절] 버튼: 선택한 방의 난방온도 조절
- [전원] 버튼: 선택한 방의 외출 설정·해제
- 선택한 방이 꺼짐 상태일 때 [전원] 버튼을 약 3초간 터치: 꺼짐 해제
선택한 방이 예약 또는 타이머 모드인 경우 상태 확인만 가능하며 기능을 변경할 수 없습니다.

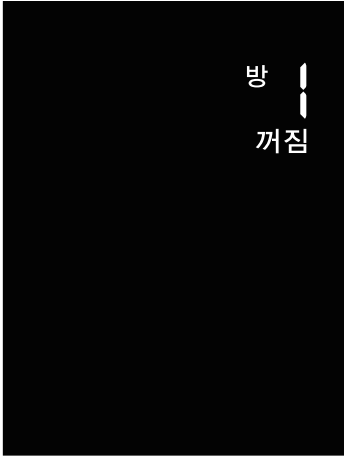

거실형에서 방을 꺼짐으로 설정할 수는 없고, 꺼짐 상태를 해제하는 것만 가능합니다.
전체 꺼짐과 전체 켜기
거실형 온도조절기가 난방 또는 외출 상태일 때 [전원] 버튼을 약 7초간 터치하면 모든 방이 꺼지고 거실형 화면에 전체꺼짐이 표시됩니다. 약 3초 시점에 손을 떼면 거실만 꺼지고, 약 7초까지 계속 터치하면 전체 꺼짐이 실행됩니다.
전체꺼짐 상태에서는 온수가 나오지 않습니다. 전체꺼짐 상태에서 [전원] 버튼을 약 7초간 터치하면 모든 방이 켜지고 꺼지기 전의 모드로 돌아갑니다.
일괄 외출·난방·타이머
- 일괄외출: 거실형이 외출 상태일 때 [모드] 버튼을 약 3초간 터치합니다.
- 일괄난방: 거실형이 난방 상태일 때 온도를 설정하고 깜빡임이 멈춘 뒤 [모드] 버튼을 약 3초간 터치합니다. 모든 방이 거실형에서 설정한 온도로 난방 모드가 됩니다.
- 일괄타이머: 거실형 타이머가 작동 중일 때 [모드] 버튼을 약 3초간 터치합니다. 모든 방이 거실형의 타이머 예약값으로 변경됩니다.
일괄제어 중에는 화면의 일괄제어 문구가 깜빡입니다. 깜빡임이 멈추고 문구가 사라지면 설정이 완료된 것입니다.
시계·온수·난방수 설정
현재 시간 설정
예약과 타이머를 사용하려면 현재 시간을 먼저 설정해야 합니다.
거실형 온도조절기가 외출 상태일 때 [선택] 버튼을 약 3초간 터치하면 시계 설정 화면으로 들어갑니다.
- [조절] 버튼: 시간 또는 분 변경
- [선택] 버튼: 시간과 분 선택
- [전원] 버튼: 설정 종료 후 외출로 복귀
아무 조작도 하지 않으면 약 10초 후 설정이 종료되고 외출 화면으로 돌아갑니다.

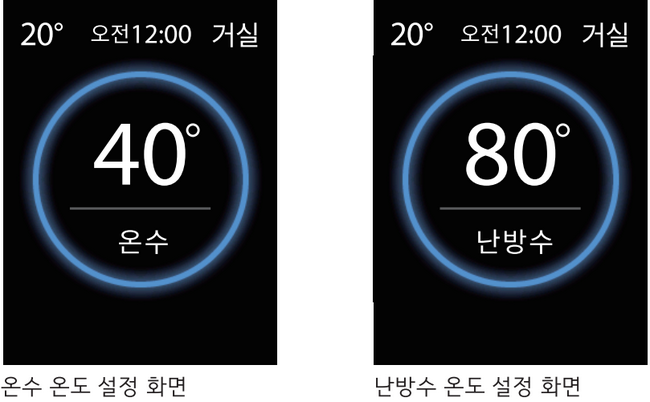

온수 온도 설정
- 거실형이 난방 상태일 때 [선택] 버튼을 3회 터치합니다.
- [선택] 버튼을 1회 터치해 온수 설정을 확정합니다.
- 온수 표시가 깜빡이면 [조절] 버튼으로 온도를 변경합니다.
- [선택] 버튼을 누르거나 약 10초간 기다려 설정을 종료합니다.
난방수 온도 설정
거실형이 난방 상태일 때 [선택] 버튼을 4회 터치하면 난방수 설정 화면으로 이동합니다.
이후 절차는 온수 온도 설정과 같습니다.
온수와 난방수의 실제 설정 범위는 보일러 제조사에 따라 달라질 수 있습니다. 온수 사용 전 설정온도를 확인하고, 유아·어린이·노약자는 보호자 없이 온수를 사용하지 않도록 주의하세요. 지역난방이나 접점식 개별보일러에서는 해당 기능이 표시되지 않을 수 있습니다.
동파방지·점검·비상운전 표시
동파방지 기능
온도조절기가 꺼진 상태에서 현재온도가 5°C보다 낮으면 동파방지 기능이 작동합니다.

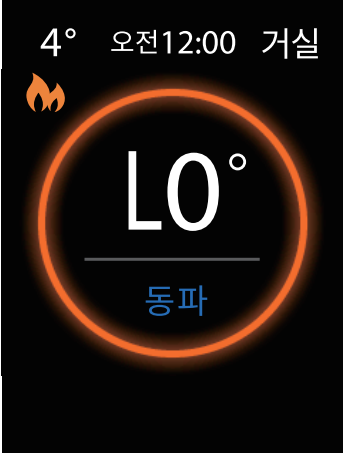

현재온도가 7°C에 도달하면 자동으로 해제됩니다. 화면에는 Lo 또는 동파 표시와 난방 가동 아이콘이 나타날 수 있습니다.
보일러 점검 표시

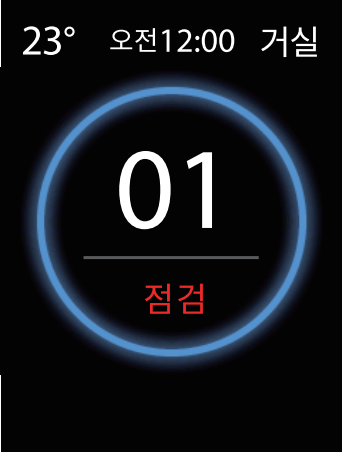

보일러에 기능 이상이 발생하면 설정온도 표시 영역에 점검 코드가 깜빡입니다. 점검 코드의 구체적인 의미와 조치 방법은 보일러 제조사별로 다르므로 해당 보일러 사용설명서를 확인해야 합니다. 지역난방이나 접점식 개별보일러에서는 점검 코드가 표시되지 않을 수 있습니다.
비상운전

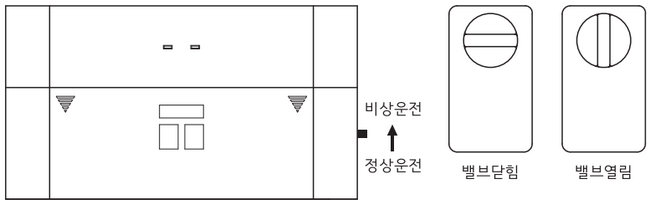

제품 이상으로 응급 난방이 필요한 경우 밸브제어상자의 비상운전 스위치를 정상운전에서 비상운전으로 올린 뒤 전동구동기 손잡이를 시계 방향으로 돌려 밸브를 열어줍니다.
비상운전이 실행되면 거실형 화면에 비상운전 문구가 표시됩니다.
주의: 밸브제어상자를 임의로 분해하지 마세요.
내부에는 220V 전원이 연결될 수 있으므로 감전에 주의하고 물이 들어가지 않도록 해야 합니다.
화면 밝기와 화면 꺼짐 설정
기기 설정 진입
외출 상태에서 [조절] 버튼의 올림과 내림을 동시에 약 3초간 터치하면 기기 설정 화면으로 이동합니다.
거실형 설정 항목

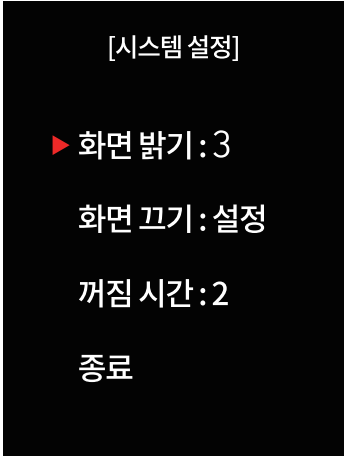

- 화면 밝기: 1단계 약, 2단계 중, 3단계 강
- 화면 끄기: 설정 또는 해제
- 꺼짐 시간: 1단계 5초부터 6단계 30초까지, 5초 단위
- 종료: 종료 항목으로 이동한 뒤 [전원] 버튼을 터치
화면 끄기를 설정하면 정해진 시간이 지난 뒤 액정이 완전히 꺼집니다.
해제하면 화면이 꺼지지 않고 최소 밝기로 변경됩니다.

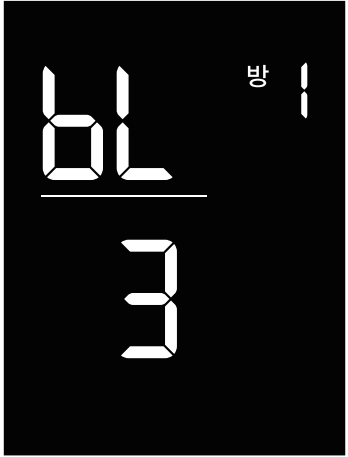

각실형 화면에는 bL 밝기 설정, Sc on 또는 Sc of 화면 끄기 설정, t1 꺼짐 시간 설정이 표시됩니다.
각실형 설정 항목
각실형은 [모드] 버튼으로 설정 항목을 이동하고 [조절] 버튼으로 값을 변경합니다.
화면 밝기, 화면 끄기 여부, 꺼짐 시간을 순서대로 조절할 수 있으며 어느 항목에서든 [전원] 버튼을 터치하면 설정이 종료됩니다.
각실형의 화면 끄기 기능을 사용하면 액정이 완전히 꺼지지 않고 최소 밝기로 표시될 수 있습니다.
코텍 DWRC-600 조작 순서 한눈에 보기
| 원하는 기능 | 기본 조작 | 확인할 점 |
|---|---|---|
| 난방 | 난방 모드에서 [조절] | 현재온도보다 설정온도가 높아야 난방 가동 |
| 외출 | 난방 중 [전원] 1회 | 설정온도 10°C 고정 |
| 전원 끄기 | [전원] 약 3초 | 예약·타이머 해제 후 가능 |
| 예약 | [모드] 1회 → [선택] → 예약 칸 등록 | 현재 시간 설정 필요, 24시간 1회성 |
| 타이머 | [모드] 2회 → 시간 설정 → 예약 칸 등록 | 5~30분, 5분 단위 |
| 방 선택 | 거실형에서 [선택] | 난방·외출 모드에서만 가능 |
| 전체 꺼짐 | 거실형 [전원] 약 7초 | 전체꺼짐 중 온수 사용 불가 |
| 시계 설정 | 외출 상태에서 [선택] 약 3초 | 예약·타이머 사용 전 설정 |
| 기기 설정 | 외출 상태에서 올림·내림 동시 약 3초 | 밝기와 화면 꺼짐 시간 조절 |
전원 플러그는 콘센트에 확실히 밀착하고 젖은 손으로 만지지 마세요.
연기나 이상한 냄새가 나면 사용을 중단하고 플러그를 분리한 뒤 점검을 요청해야 합니다.
제품을 임의로 분해하거나 개조하지 않는 것도 중요합니다.
