AT-LP60XBT 각부 명칭과 역할
처음 사용하는 경우 먼저 턴테이블의 주요 부품과 조작부를 구분해 두면 연결과 재생 과정이 훨씬 쉽습니다.
AT-LP60XBT는 상면, 전면, 후면의 조작부가 각각 다른 역할을 합니다.
제품의 각부 명칭과 역할은 아래 글을 참고바랍니다.
연결 문제의 대부분은 후면의 프리앰프 셀렉터 스위치와 RCA 케이블을 잘못 연결했을 때 발생하므로, 이 두 부분을 먼저 확인하는 것이 좋습니다.

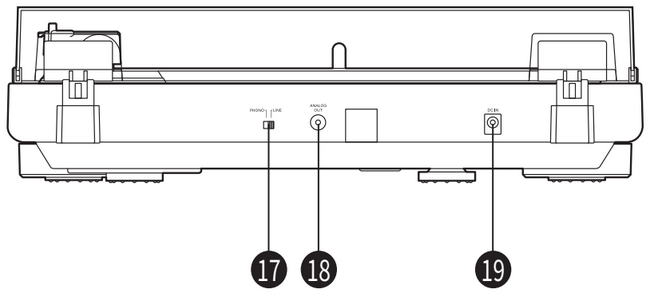

후면에는 프리앰프 셀렉터 스위치(17), RCA 스테레오 출력 단자(18), AC 어댑터 연결부(19)가 나란히 배치되어 있습니다.
전원을 연결하기 전에 RCA 케이블을 연결하고, 사용 중인 앰프나 스피커의 입력 종류에 맞춰 스위치를 선택하면 실수를 줄일 수 있습니다.
내장 포노 이퀄라이저의 역할
AT-LP60XBT에는 포노 이퀄라이저가 내장되어 있습니다.
레코드판의 카트리지에서 나오는 포노 신호는 일반 AUX 입력에 바로 연결하기에는 출력이 낮고 주파수 보정이 필요합니다. 내장 포노 이퀄라이저는 이 신호를 보정하고 일반적인 라인 레벨 출력으로 높여 포노 입력이 없는 장비에서도 사용할 수 있도록 합니다.
따라서 연결 장비에 포노 앰프가 내장되어 있는지에 따라 프리앰프 셀렉터 스위치 위치를 달리해야 합니다. 스위치 설정과 입력 단자가 서로 맞지 않으면 소리가 거의 들리지 않거나 반대로 지나치게 크고 왜곡될 수 있습니다.
Audio-Technica 설명서도 포노 입력 장치에는 PHONO, 포노 입력이 없는 장치에는 LINE을 선택하도록 안내합니다.
PHONO 입력이 있는 앰프에 연결할 때
앰프나 리시버에 PHONO 입력이 있다면 다음과 같이 연결합니다.
- AT-LP60XBT 후면의 프리앰프 셀렉터 스위치를 PHONO에 둡니다.
- RCA 케이블을 턴테이블의 스테레오 출력 단자에 연결합니다.
- 케이블 반대편을 앰프의 PHONO 입력에 연결합니다.
- 앰프에 접지 또는 어스 단자가 있다면 해당 연결 방식에 맞춰 연결합니다.
- 앰프의 입력 선택을 PHONO로 맞춘 뒤 재생합니다.
이 경우 앰프 쪽의 포노 회로를 사용하므로 턴테이블에서 이미 라인 레벨로 증폭하지 않습니다. PHONO 입력에 연결하면서 턴테이블 스위치를 LINE으로 두면 포노 신호가 중복 증폭되어 음량이 과도하게 커지고 왜곡될 수 있습니다.
AUX·LINE 입력 또는 액티브 스피커에 연결할 때
액티브 스피커, 일반적인 오디오 앰프, 리시버의 AUX·LINE 입력처럼 PHONO 입력이 없는 장비에 연결할 때는 다음 순서를 따릅니다.
- AT-LP60XBT 후면의 프리앰프 셀렉터 스위치를 LINE에 둡니다.
- RCA 케이블을 턴테이블의 스테레오 출력 단자에 연결합니다.
- 반대편 RCA 플러그를 액티브 스피커나 앰프의 AUX 또는 LINE 입력에 연결합니다.
- 연결 장비의 입력을 AUX 또는 LINE으로 선택합니다.
- 처음에는 스피커와 앰프의 볼륨을 낮춘 상태에서 재생합니다.
액티브 스피커는 내부에 앰프가 내장되어 있지만 포노 입력이 없는 경우가 일반적이므로 LINE 설정이 필요합니다.
턴테이블을 PHONO로 둔 채 액티브 스피커의 AUX에 연결하면 소리가 작거나 거의 들리지 않을 수 있습니다. 반대로 LINE으로 설정한 상태에서 앰프의 PHONO 입력에 연결하면 소리가 지나치게 크고 거칠게 들릴 수 있습니다.
PHONO·LINE 설정과 RCA 연결표
| 연결 장비 | AT-LP60XBT 스위치 | RCA 케이블 연결 위치 | 대표적인 증상 |
|---|---|---|---|
| PHONO 입력이 있는 앰프·리시버 | PHONO | 앰프의 PHONO 입력 | 설정이 맞으면 정상 출력 |
| 액티브 스피커 | LINE | 스피커의 AUX·LINE 입력 | PHONO 설정 시 소리가 작음 |
| AUX·LINE 입력만 있는 앰프 | LINE | 앰프의 AUX·LINE 입력 | PHONO 설정 시 저음량 |
| PC 사운드 카드 라인 입력 | LINE | PC의 Line In | 단자 규격에 따라 별도 어댑터 필요 |
| Bluetooth 리시버 장치 | 스위치 설정 불필요 | Bluetooth 무선 연결 | 페어링 및 수신 장치 볼륨 확인 |
핵심은 포노 입력이 있으면 PHONO, 포노 입력이 없으면 LINE입니다.
Bluetooth로 연결할 때는 RCA 출력 설정을 사용하지 않으므로 PHONO·LINE 스위치 선택이 필요하지 않습니다.
RCA 케이블 빨간색·흰색 단자의 좌우 채널
RCA 케이블은 두 개의 플러그로 왼쪽과 오른쪽 스테레오 채널을 나눕니다.
- 빨간색 플러그: 오른쪽 채널, R
- 흰색 플러그: 왼쪽 채널, L
턴테이블과 연결 장비 양쪽에서 빨간색은 R, 흰색은 L 단자에 맞추면 됩니다. 색상이 맞지 않아도 소리가 완전히 나오지 않는 것은 아니지만 좌우 채널이 뒤바뀌어 음악의 공간감과 악기 위치가 반대로 들릴 수 있습니다.
RCA 플러그가 헐겁게 꽂히면 한쪽 채널만 나오거나 잡음이 생길 수 있으므로 단자가 끝까지 밀착되었는지 확인합니다.
케이블을 뽑거나 꽂을 때는 앰프와 스피커의 볼륨을 낮추거나 전원을 끈 상태가 안전합니다.
유선 연결에서는 먼저 연결 장비의 입력 종류를 확인한 다음 AT-LP60XBT의 스위치를 선택합니다.
PHONO 입력 장비라면 PHONO, AUX·LINE 입력 장비나 액티브 스피커라면 LINE으로 설정한 뒤 빨간색과 흰색 RCA 플러그를 각각 R·L 단자에 맞춰 연결합니다.
PC 사운드 카드 연결 시 주의사항
PC 사운드 카드의 라인 입력에 연결할 때는 AT-LP60XBT를 LINE으로 설정합니다. RCA 케이블의 반대쪽 단자가 PC의 3.5mm 라인 입력과 맞지 않는다면 RCA를 3.5mm 스테레오 플러그로 바꾸는 오디오 어댑터가 필요할 수 있습니다.
PC 연결에서는 다음 항목을 함께 확인합니다.
- PC의 마이크 입력이 아니라 Line In 또는 라인 입력을 사용합니다.
- AT-LP60XBT의 프리앰프 셀렉터 스위치를 LINE에 둡니다.
- PC 운영체제의 입력 장치가 해당 사운드 카드로 선택되어 있는지 확인합니다.
- 녹음이나 모니터링 프로그램의 입력 채널이 음소거되어 있지 않은지 확인합니다.
- RCA 케이블 연결 후 PC 입력 레벨이 과도하게 높지 않은지 확인합니다.
PC 사운드 카드의 단자 규격에 따라 별도 오디오 어댑터가 필요할 수 있다는 점은 제조사 설명서에도 안내되어 있습니다.
소리가 작거나 나오지 않을 때 점검 순서
플래터는 회전하지만 소리가 나오지 않거나 음량이 지나치게 작다면 다음 순서로 확인합니다.
- 앰프, 액티브 스피커 또는 PC의 전원이 켜져 있는지 확인합니다.
- 연결 장비의 입력이 PHONO, AUX, LINE 중 올바르게 선택되어 있는지 확인합니다.
- PHONO 입력 장비에는 턴테이블을 PHONO로 설정했는지 확인합니다.
- AUX·LINE 입력 장비나 액티브 스피커에는 턴테이블을 LINE으로 설정했는지 확인합니다.
- 빨간색과 흰색 RCA 플러그가 각각 R·L 단자에 끝까지 꽂혀 있는지 확인합니다.
- 카트리지 앞쪽의 프로텍터가 제거되었는지 확인합니다.
- 스타일러스가 카트리지 본체에 제대로 장착되어 있는지 확인합니다.
- 앰프나 스피커의 볼륨이 음소거 또는 최소 상태가 아닌지 확인합니다.
특히 PHONO 위치에서 AUX·LINE 입력에 연결한 경우 소리가 매우 작거나 거의 들리지 않는 증상이 나타날 수 있습니다.
소리가 지나치게 크거나 왜곡될 때 점검 순서
소리가 비정상적으로 크고 거칠거나 왜곡된다면 출력 설정이 중복으로 적용된 경우를 먼저 의심합니다.
- 앰프나 스피커의 볼륨을 먼저 낮춥니다.
- 턴테이블이 LINE으로 설정되어 있는지 확인합니다.
- LINE으로 설정했다면 케이블이 앰프의 PHONO 입력에 연결되어 있지 않은지 확인합니다.
- PHONO 입력에 연결해야 한다면 턴테이블을 PHONO로 바꿉니다.
- AUX·LINE 입력을 사용할 때는 턴테이블을 LINE으로 유지합니다.
- RCA 플러그가 잘못된 입력 단자에 연결되지 않았는지 확인합니다.
대표적인 오류는 LINE 설정과 앰프 PHONO 입력의 조합입니다.
이 연결에서는 턴테이블의 내장 포노 이퀄라이저와 앰프의 포노 회로가 함께 작동해 음량이 과도하게 커지고 왜곡될 수 있습니다.
처음 연결할 때 최종 확인표
재생 전에 아래 네 가지만 확인하면 대부분의 연결 문제를 예방할 수 있습니다.
- PHONO 입력 앰프인가? → PHONO
- AUX·LINE 입력 앰프 또는 액티브 스피커인가? → LINE
- 빨간색 RCA는 R, 흰색 RCA는 L에 연결했는가?
- PC 사운드 카드라면 LINE 설정과 Line In 단자를 사용했는가?
이후 레코드판 크기에 맞춰 12인치 또는 7인치를 선택하고,
재생 속도에 따라 33 또는 45를 설정한 뒤 START 버튼을 누르면 됩니다.
연결 직후에는 예상보다 큰 소리가 날 수 있으므로 앰프와 스피커의 볼륨을 낮춘 상태에서 테스트하는 것이 안전합니다.
