Yamaha 전자 드럼 DTX402K DTX432K DTX452K MIDI 참고 설명서

Yamaha 전자 드럼 제품 중 DTX402K, DTX432K, DTX452K 전자 드럼 세트에 포함되어 있는 설명서 중 하나입니다.
PDF 자료는 Yamaha Downloads 웹페이지에서 다운로드할 수 있습니다.

다음 URL의 웹페이지로 이동하여 “Model Name” 필드에 드럼 키트 이름을 입력한 후 “Search”를 클릭합니다.

Yamaha Downloads : https://download.yamaha.com/
Support 웹사이트에 접속하여 “Manual Library”를 클릭한 다음 해당 모델 이름을 입력하십시오.

설명서 사용법

본 MIDI 참고 설명서는 DTX402K, DTX432K, DTX452K 전자 드럼 세트에 포함되어 있는 드럼 모듈과 컴퓨터를 USB 케이블로
연결한 후 MIDI 데이터를 전송할 때 유용합니다.

드럼 모듈과 컴퓨터를 USB 케이블로 연결하는 방법에 대한 자세한 내용은 DTX402K, DTX432K, DTX452K 사용설명서의 컴퓨터에
연결 부분에서 확인할 수 있습니다.

그림 및 상표

• 본 설명서에 표시되어 있는 그림과 화면은 설명용으로만 제공되기 때문에 실제 특정 악기 또는 컴퓨터에서 나타나는 것과
  다소 다를 수 있습니다.
• 본 설명서에서 사용된 회사명과 제품명은 각 회사의 상표 또는 등록 상표입니다.

패드에 지정된 MIDI 노트 번호

다음 표에서는 여러 개의 패드를 두드렸을 때 드럼 모듈이 MIDI 노트를 출력하기 위해 사용하는 기본 음 번호를 확인할 수 있습니다.

• [참고1] 분리된 MIDI 노트의 경우 TP70S 스네어 패드를 사용할 때만 오픈 및 클로즈 림 샷에 대해서 출력됩니다.
• [참고2] 이 MIDI 노트들은 KP65 킥 패드의 [PADsIN] 잭을 통해 연결된 패드를 두드렸을 때만 출력됩니다.

위의 음 번호 지정을 수정할 수 있습니다.
그 방법에 관한 자세한 DTX402K, DTX432K, DTX452K 사용설명서의 음 번호 부분🔗에서 확인할 수 있습니다.

MIDI 참고 설명서 자료(MIDI 데이터 형식)

1. 일반

• 범위
  본 설명서에 설명되어 있는 사양은 DTX402K, DTX432K, DTX452K 드럼 모듈의 MIDI 데이터 송수신에 적용됩니다.
• 준수
  본 설명서에 설명되어 있는 사양은 MIDI 1.0 표준을 준수합니다
• 범례
  본 설명서에서 사용된 다음 기호는 특별한 의미를 지닙니다.
  $: 16진수 앞에 붙입니다.

2. 채널 메시지

2.1 건반 누름 및 건반 뗌

건반 누름 및 건반 뗌 메시지가 송·수신됩니다.

• 수신 노트 범위: 0(C-2)~127(G8)
• 벨로시티(세기) 범위: 1~127(Note On에만 해당)

2.2 컨트롤 체인지

1. 뱅크 선택 MSB (0), LSB (32)
   뱅크 선택 MSB 및 LSB 메시지의 경우 수신은 되지만 전송은 되지 않습니다.

2. 모듈레이션 (1)
   모듈레이션 메시지의 경우 수신은 되지만 전송은 되지 않습니다.
3. 풋 컨트롤러 (4)
   풋 컨트롤러 메시지의 경우 전송은 되지만 수신은 되지 않습니다.
4. 포르타멘토 시간 (5)
   포르타멘토 시간 메시지의 경우 수신은 되지만 전송은 되지 않습니다.
5. 데이터 입력 MSB (6), LSB (38)
   데이터 입력 메시지의 경우 수신은 되지만 전송은 되지 않습니다.
   이 메시지는 RPN 데이터를 지정하는 데 사용됩니다.
6. 주 음량 (7)
   주 음량 메시지의 경우 수신은 되지만 전송은 되지 않습니다.
7. 팬 (10)
   팬 메시지의 경우 수신은 되지만 전송은 되지 않습니다.
   0의 값은스테레오 이미지의 맨 왼쪽 부분에 해당하고
   127의 값은 맨 오른쪽 부분에 해당합니다.
8. 표현 (11)
   표현 메시지의 경우 수신은 되지만 전송은 되지 않습니다.
9. 홀드 1 (64)
   홀드 1 메시지의 경우 수신은 되지만 전송은 되지 않습니다.
10. 포르타멘토 스위치 (65)
    포르타멘토 스위치 메시지의 경우 수신은 되지만 전송은 되지 않습니다.
11. 소스테누토 (66)
    소스테누토 메시지의 경우 수신은 되지만 전송은 되지 않습니다.
12. 하모닉 콘텐트 (71)
    하모닉 콘텐트 메시지의 경우 수신은 되지만 전송은 되지 않습니다.
13. EG 릴리스 타임 (72)
    EG 릴리스 타임 메시지의 경우 수신은 되지만 전송은 되지 않습니다.
14. EG 어택 타임 (73)
    EG 어택 타임 메시지의 경우 수신은 되지만 전송은 되지 않습니다.
15. 선명도 (74)
    선명도 메시지의 경우 수신은 되지만 전송은 되지 않습니다.
16. 이펙트 1 깊이 (91)
    이펙트 1 깊이 메시지의 경우 수신은 되지만 전송은 되지 않습니다.
    메시지 값은 리버브 전송 레벨에 해당합니다.
17. 이펙트 3 깊이 (93)
    이펙트 3 깊이 메시지의 경우 수신은 되지만 전송은 되지 않습니다.
    메시지 값은 리버브 전송 레벨에 해당합니다.
18. 데이터 증가 (96), 감소 (97)
    데이터 증가 및 감소 메시지의 경우 수신은 되지만 전송은 되지 않습니다.
19. RPN (100, 101)
    $00/$00 피치 벤드 감도: 수신은 되지만 전송은 되지 않습니다.
    $00/$01 미세 튜닝: 수신은 되지만 전송은 되지 않습니다. 드럼 파트에는 영향을 주지 않습니다.
    $00/$02 약식 튜닝: 수신은 되지만 전송은 되지 않습니다. 드럼 파트에는 영향을 주지 않습니다.
    $7f/$7f NULL: 수신은 되지만 전송은 되지 않습니다.

2.3 채널 모드

각종 채널 모드 메시지의 경우 수신은 되지만 전송은 되지 않습니다.

1. 모든 음향 꺼짐 (120)
   모든 음향 꺼짐 메시지를 수신하면 드럼 모듈은 현재 해당 채널에서 재생되는 모든 음색을 음소거합니다.
2. 모든 컨트롤러 재설정 (121)
   모든 컨트롤러 재설정 메시지를 수신하면 드럼 모듈은 다음 컨트롤러를 초기 값으로 재설정합니다.
   피치 벤드, 변조, 표현, 홀드 1, 소스테누토, RPN 번호.
3. 모든 음 꺼짐 (123)
   모든 음 꺼짐 메시지를 수신하면 드럼 모듈은 현재 해당 채널에서재생되는 모든 음을 음소거합니다. 단, 홀드 1 또는 소스테누토를 켜면 언급된 컨트롤러가 꺼질 때까지 음소거가 일어나지 않습니다.
4. 옴니 꺼짐 (124)
   옴니 꺼짐 메시지를 수신하면 드럼 모듈은 모든 음 꺼짐 메시지가 수신된 것과 같은 방식으로 작동합니다.
5. 옴니 켜짐 (125)
   옴니 켜짐 메시지를 수신하면 드럼 모듈은 모든 음 꺼짐 메시지가 수신된 것과 같은 방식으로 작동합니다.
6. 모노 (126)
   모노 메시지를 수신하면 드럼 모듈은 모든 음향 꺼짐 메시지가 수신된 것과 같은 방식으로 작동합니다.
7. 폴리 (127)
   폴리 메시지를 수신하면 드럼 모듈은 모든 음향 꺼짐 메시지가 수신된 것과 같은 방식으로 작동합니다.

2.4 프로그램 체인지

프로그램 체인지 메시지의 경우 수신은 되지만 전송은 되지 않습니다.

2.5 피치 벤드

피치 벤드 메시지의 경우 수신은 되지만 전송은 되지 않습니다.

2.6 채널 애프터터치

채널 애프터터치 메시지의 경우 전송과 수신이 모두 되지 않습니다.

2.7 다성 음색 애프터터치

다성 음색 애프터터치 메시지의 경우 전송은 되지만 수신은 되지 않습니다.

3. 시스템 고유 메시지

3.1 범용 비실시간

1. 일반 MIDI 시스템 켜짐
   $F0 $7E $7F $09 $01 $F7
   일반 MIDI 시스템 켜짐 메시지의 경우 전송과 수신이 모두 됩니다.
   수신이 되어도 재생 파트의 키트 번호 또는 리버브 유형은 변경되지 않습니다.
2. 식별 정보 요청
   $F0 $7E $00 $06 $01 $F7
   식별 정보 요청 메시지의 경우 수신은 되지만 전송은 되지 않습니다.
   상기 메시지를 수신하면 드럼 모듈은 식별 정보 응답 메시지를 전송합니다.
3. 식별 정보 응답
   $F0 $7E $7F $06 $02 $43 $00 $41 $5B $06 $00 $00 $00 $7F $F7
   식별 정보 응답 메시지의 경우 전송은 되지만 수신은 되지 않습니다.

3.2 범용 실시간

1. MIDI 마스터 음량
   $F0 $7F $7F $04 $01 $XX $mm $F7
   음량 메시지의 경우 수신은 되지만 전송은 되지 않습니다.
   $XX는 무시됩니다. $mm은 음량 데이터를 나타냅니다. MIDI 마스터.

3.3 파라미터 체인지

1. XG 시스템 켜짐
   $F0 $43 $10 $4C $00 $00 $7E $00 $F7
   XG 시스템 켜짐 메시지의 경우 수신은 되지만 전송은 되지 않습니다.
   XG 시스템 켜짐 메시지를 수신하면 드럼 모듈은 일반 MIDI 시스템 켜짐 메시지가 수신된 것과 같은 방식으로 작동합니다.

4. 시스템 실시간 메시지

4.1 타이밍 클럭

타이밍 클럭 메시지의 경우 수신은 되지만 전송은 되지 않습니다.

4.2 시작 및 정지

시작 및 정지 메시지의 경우 전송은 되지만 수신은 되지 않습니다.

4.3 액티브 센싱

• 수신:
  액티브 센싱 메시지가 수신된 후 다음 MIDI 데이터가 약 300밀리세컨드 동안 수신되지 않으면 드럼 모듈이 현재 재생 중인 모든 음색을 음소거 합니다.
• 전송:
  드럼 모듈은 약 300밀리세컨드 이내의 주기로 액티브 센싱 메시지를 지속적으로 전송합니다.

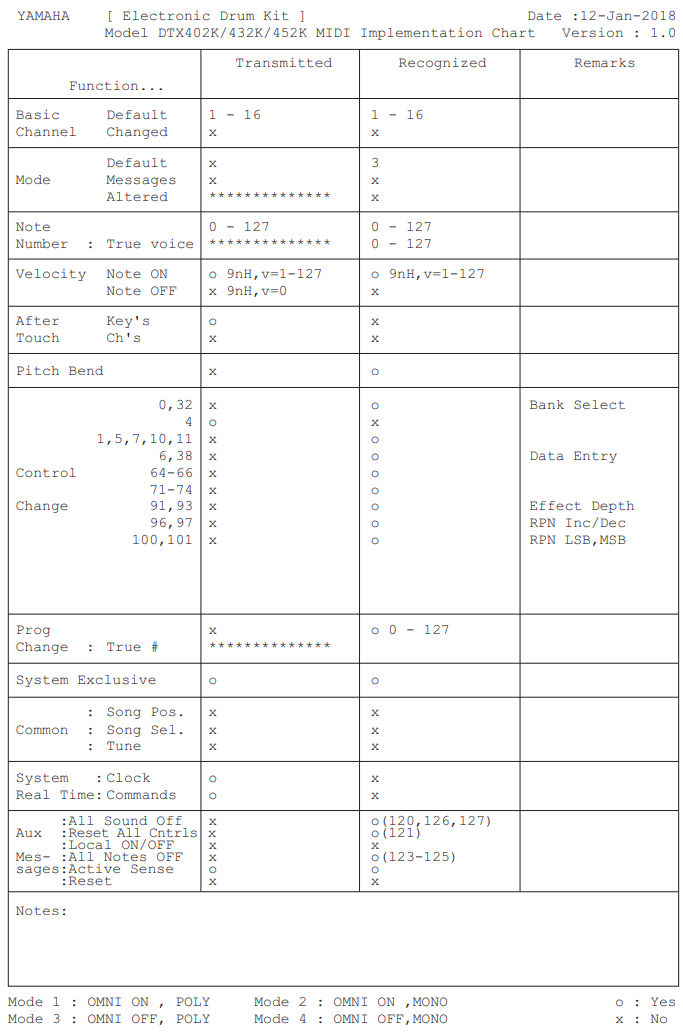

Model DTX402K/432K/452K MIDI Implementation Chart Version : 1.0
