GRA-B300·GRA-B320 계열 설치 규격 한눈에 보기
SK매직 GRA-B300·GRA-B320 계열 가스레인지를 기존 싱크대에 설치하려면 제품 외형보다 먼저 상판 타공 치수와 싱크대 내부 공간을 확인해야 합니다.
이 모델군의 싱크대 타공 크기는 공통으로 가로 560mm, 세로 440mm이며, 모서리 코너 R값은 15±2mm입니다.
다만 모델군에 따라 상판 외형과 높이가 다르므로, 설치 전 제품 라벨의 정확한 모델명을 확인해야 합니다.
GRA-B320·B321·B324·B325군은 상판 기준 588×470mm,
GRA-B300·B301·B302·B305군은 583×466mm입니다.
공식 사용설명서에도 동일한 타공 및 외형 규격이 제시되어 있습니다.
모델군별 제품 외형 치수
| 모델군 | 상판까지 외형 치수 | 삼발이까지 외형 치수 | 상판 종류 |
|---|---|---|---|
| GRA-B320·B324 | W 588 × D 470 × H 50mm | W 588 × D 470 × H 88mm | 스테인리스 상판 |
| GRA-B321·B325 | W 588 × D 470 × H 50mm | W 588 × D 470 × H 88mm | 스테인리스 상판 |
| GRA-B300·B302 | W 583 × D 466 × H 55mm | W 583 × D 466 × H 102mm | 펄 법랑·비비드 스톤 상판 |
| GRA-B301·B305 | W 583 × D 466 × H 55mm | W 583 × D 466 × H 102mm | 펄 법랑·비비드 스톤 상판 |
제품 외형은 상판까지만 잰 높이와 삼발이까지 포함한 높이가 다릅니다.
싱크대 상판 위로 올라오는 높이를 확인할 때는 설치 도면의 기준면을 함께 확인해야 합니다.
GRA-B320 계열은 상판 기준 가로 588mm, 세로 470mm, 높이 50mm이며 삼발이까지 포함하면 높이는 88mm입니다.
제품을 교체할 때는 기존 제품의 외형 치수보다 싱크대 상판에 실제로 뚫린 타공 크기가 맞는지 먼저 비교해야 합니다.
GRA-B300 계열은 상판 기준 가로 583mm, 세로 466mm, 높이 55mm이며 삼발이까지 포함한 높이는 102mm입니다.
GRA-B320 계열과 타공 치수는 같지만 제품 외형과 높이가 다르므로, 싱크대 주변 마감이나 하부 수납장 간섭 여부를 별도로 확인해야 합니다.

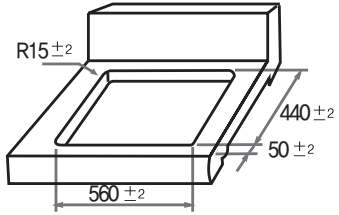

싱크대 상판 타공 치수와 코너 R값
SK매직 GRA-B300·GRA-B320 계열의 싱크대 상판 따내기 치수는 다음과 같습니다.
- 가로: 560mm
- 세로: 440mm
- 모서리 코너 R값: 15±2mm
타공은 단순히 560×440mm 사각형으로만 가공하는 것이 아니라 네 모서리의 곡률까지 맞춰야 합니다.
기존 타공이 지나치게 크거나 모서리 형상이 다르면 제품이 안정적으로 안착되지 않을 수 있으므로, 실측 후 가공 여부를 결정해야 합니다.
싱크대 최소 깊이·높이와 하부 공간
제품 설치가 가능한 싱크대는 최소 깊이 600mm, 최소 높이 850mm 이상이어야 합니다.
상판은 가스레인지의 열을 견딜 수 있는 충분한 내열 재질이어야 하며, 상판이 약하거나 변형 가능성이 있으면 설치 전에 보강 여부를 확인해야 합니다.

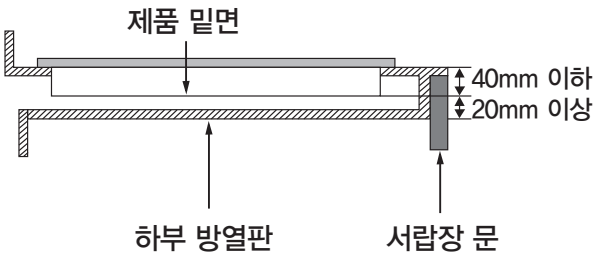

하부에 서랍장을 설치하는 경우에는 제품 밑면과 하부 방열판 사이에 20mm 이상 공간을 확보해야 합니다.
방열판이 없거나 간격이 부족하면 서랍장 내부의 내용물이나 하부 구조물이 열에 의해 변색·손상될 수 있고, 전원코드가 눌려 누전 위험이 생길 수 있습니다.
하부 서랍장이나 수납장을 제품 바로 아래에 배치할 때는 하부 방열판을 설치하고 제품 밑면과 방열판 사이의 간격을 20mm 이상 유지해야 합니다.
방열판은 단순한 마감재가 아니라 하부 수납공간으로 전달되는 열을 줄이는 역할을 합니다.
벽·천장·가연성 물질과의 최소 거리
| 주변 위치 | 확보해야 할 거리 | 확인 사항 |
|---|---|---|
| 제품 양옆 | 15cm 이상 | 가구, 커튼, 가연성 물질과의 간격 포함 |
| 제품 뒷면 | 15cm 이상 | 벽과 가스호스가 눌리거나 닿지 않도록 확인 |
| 제품 윗면 | 100cm 이상 | 선반, 수납물, 후드 주변의 낙하·열 위험 확인 |
| 가연성 벽 | 15cm 이상 권장 | 거리를 확보하기 어렵다면 별도 방열판 적용 |

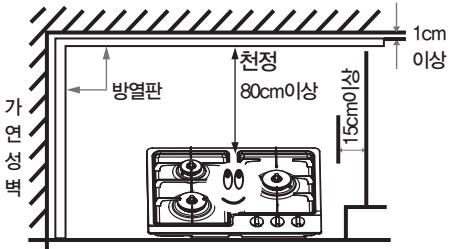

가연성 벽과 15cm 이상 거리를 확보하기 어려운 경우에는 타일이나 단열 철판 등 별도의 방열판을 적용해야 합니다.
커튼, 선반 아래의 물건, 가연성 가구와 같이 불이 붙거나 떨어질 수 있는 물체 주변은 설치 위치에서 제외해야 합니다.
벽과 제품 사이의 거리가 부족한 현장에서는 방열판 적용 여부를 함께 검토해야 합니다.
또한 싱크대 후면의 컵받이나 구조물이 제품 뒤쪽으로 돌출되면 제품 안착을 방해하거나 싱크대 뒷면을 손상할 수 있으므로, 설치 전에 후면 돌출부를 확인해야 합니다.
설치 전 확인 체크리스트
- 제품 라벨에서 GRA-B300 계열인지 GRA-B320 계열인지 확인합니다.
- 싱크대 상판 타공이 가로 560mm×세로 440mm인지 측정합니다.
- 타공 네 모서리의 코너 R값이 15±2mm인지 확인합니다.
- 싱크대 깊이 600mm 이상, 높이 850mm 이상인지 확인합니다.
- 상판이 충분한 내열성을 가진 재질인지 확인합니다.
- 하부 서랍장 설치 시 방열판과 20mm 이상 간격을 확보합니다.
- 양옆과 뒷면 15cm 이상, 윗면 100cm 이상 공간을 확인합니다.
- 가연성 벽, 커튼, 선반, 가구가 가까이 있는지 점검합니다.
- 가스호스가 제품의 윗면·밑면·옆면·뒷면에 닿거나 꺾이지 않는지 확인합니다.
- 현장 가스 종류가 제품 명판의 지정 가스와 일치하는지 확인합니다.
가스호스 연결과 전문 시공이 필요한 항목

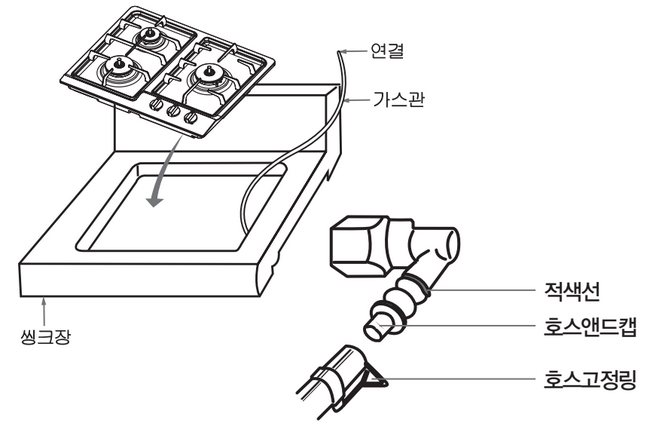

가스레인지 설치와 가스호스 연결은 자격을 갖춘 시공업자에게 의뢰해야 합니다.
호스는 연결부의 지정 위치까지 삽입하고 고정링으로 단단히 고정해야 하며, 설치 후에는 연결부의 가스 누설 여부를 점검해야 합니다.
특히 다음 항목은 직접 임의로 변경하거나 분해하지 않는 것이 안전합니다.
- 가스호스 및 중간밸브 연결
- LNG·LPG 등 사용가스 변경
- 싱크대 상판 신규 타공 또는 타공 확대
- 가연성 벽의 방열판 설치
- 제품 하부 방열판 및 서랍장 구조 변경
- 점화·가스 차단 장치 내부 수리
제품이 기존 싱크대에 들어가는지 여부는 타공 치수만으로 확정할 수 없습니다.
현장의 가스 종류, 상판 상태, 후면 구조물, 하부 수납장과 배관 위치까지 함께 확인한 뒤 설치 가능 여부를 판단해야 합니다.
기존 싱크대 설치 가능 여부 최종 판단
핵심 기준만 정리하면 GRA-B300·GRA-B320 계열은 싱크대 타공 560×440mm, 코너 R15±2mm가 공통이며, 싱크대 최소 깊이 600mm와 높이 850mm 이상이 필요합니다. GRA-B320 계열은 제품 외형 588×470mm, GRA-B300 계열은 583×466mm로 구분됩니다.
따라서 기존 타공이 규격에 맞고 상판·하부·주변 이격거리 조건까지 충족하면 설치 검토가 가능합니다.
다만 가스 연결과 실제 안착 상태는 현장 조건에 따라 달라지므로, 최종 설치는 자격을 갖춘 시공업자의 확인을 거쳐 진행하는 것이 안전합니다.
