PILLAR(필라) PC용 스피커 CSB-2000SU 모델의 사용 설명서입니다. 제품 사양 및 제품 특징, 제품 구성품과 각 부분의 명칭, 사용 방법, 고객 센터 이용과 관련한 사항까지 확인할 수 있습니다.
🧾 제품명 : USB 스피커 《PILLA(필라) 사운드바 스피커》
🧾 모델명 : CSB-2000SU
📎 공식 홈페이지 : 바로가기
본 설명서는 공식 사용자 설명서를 기반으로 하며, 사용된 이미지는 직접 촬영한 사진을 외에는 해당 제품의 공식 사용 설명서의 것이므로 무단 복제를 금합니다.
- 제품 사용 전에 반드시 사용 설명서를 숙지해 주시기 바랍니다.
제품 사양
- 전원 : USB (DC 5V)
- 최대 출력 : 700W (P.M.P.O)
- 스피커 유닛 : 2인치 Full Range Unit * 2
- 정격 출력 : 3W*2
- 의율 (T.H.D) : 10%
- 크기 (W*D*H) : STAND TYPE : 69*82*185mm / BAR TYPE : 370*82*69mm
- 적합 등록 번호 : MSIP-REI-CSK-CSB-2100U
사용 전원
- CSB-2000SU는 USB 케이블로 전원을 공급합니다.
- 컴퓨터가 아닌 오디오 기기와 사용하실 경우 USB 전용 아답터 별도구매)로 연결하시면 됩니다.
제품 특징
- 스피커의 결합 및 분리가 가능하여 두가지 형태로 사용할 수 있습니다.
– Bar Type : 스피커를 결합하여 바 형태로 길게 눔혀 공간활용 및 사용 가능
– Stand Type : 스피커를 분리하여 일반 스탠드형 스피커로 세워서 사용 가능 - 셀렉트 버튼(헤드폰/스피커 변환) : 헤드폰을 잭에 연결 후, 셀렉트 버튼으로 편리하게 헤드폰과 스피커로 바꿔가며 사용이 가능합니다.
- 깔끔한 실버 볼륨 조절 손잡이와 동작 상태를 알려주는 BLUE LED의 조화
각 부분 명칭 및 사용 방법

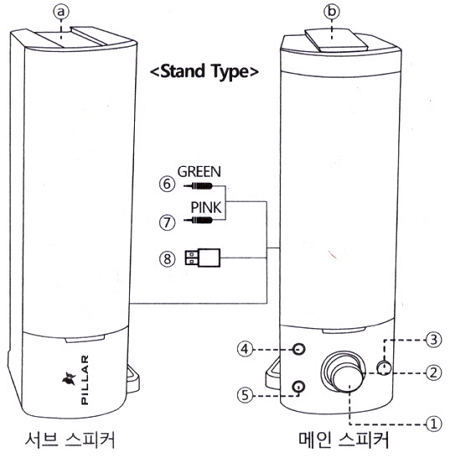

Stand Type
- ① 전원 겸용 볼륨 조절 KNOB
- ② 파워 LED
- ③ 셀렉트 버튼(헤드폰/스피커 변환)
- ④ 헤드폰 단자
- ⑤ 마이크 단자
- ⑥ (Green) 오디오 입력 케이블 – PC 헤드폰 단자/오디오 기기에 연결
- ⑦ (Pink) 마이크 케이블 – PC 마이크 단자에 연결
- ⑧ USB 전원 케이블

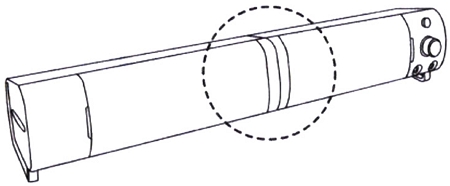

Bar Type
좌측 연결부위 ⓐ와 우측 연결 부위 ⓑ를 결합하여 바(Bar) 형태로 사용합니다.
바 형태로 LCE 모니터와 배치 시, 스피커가 낮아 모니터 받침에 걸린다면 동봉된 미끄럼 방지 패드(두께 7mm)를 붙혀서 사용합니다.
❗③ 셀렉트 버튼 :
- 버튼을 한번 누르면 스피커에서 헤드폰으로 전환됩니다.
- 버튼을 한번 더 누르면 헤드폰에서 스피커로 전환됩니다.
사용 방법
- 스탠드(Stand) 타입으로는 메인 스피커를 우측, 서브 스피커를 좌측으로 설치하시고, 바(Bar) 타입으로는 모니터의 하단부에 설치하십시오.
- (Green) 오디오 입력 케이블 ⑥을 PC의 헤드폰 단자에 연결합니다.
마이크 사용 시, 스피커의 (Pink) 마이크 케이블 ⑦를 PC의 마이크 단자에 연결합니다. - 스피커의 USB 케이블 ⑧를 PC 또는 노트북 USB 잭에 연결 후, 연결기기의 전원을 켭니다.
- 전원 겸용 볼륨 조절 KNOB ①로 전원을 키면 파워 LED ②가 점등됩니다.
- 전원 겸용 볼륨 조절 KNOB ①로 듣기 좋은 상태로 볼륨을 조절합니다.
- 마이크나 헤드폰 사용 시, 헤드폰 단자 ④ / 마이크 단자 ⑤를 이용합니다.
※ 헤드폰 단자 SAS 증폭된 음량으로 출력됩니다. 헤드폰 단자를 사용하실 경우 볼륨 조절을 낮추어 연결하십시오.
※ 장시간 큰소리로 들으실 경우 청력에 문제가 생기실 수 있습니다.
※ 이어폰을 사용하실 경우 증폭된 소리 출력으로 무음 시에도 잡음이 발생 할 수 있습니다.

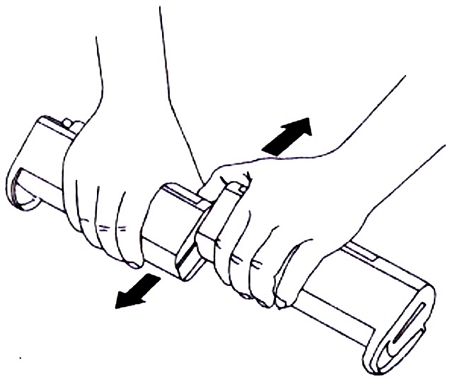

배치 방법
- 분리방법 : 그림과 같이 화살표 방향으로 밀어줍니다.
- 결합방법 : 분비방법의 역순입니다.
※스피커가 잘 분리되지 않을 경우, 왼쪽 엄지손가락으로 오른쪽 스피커를 밀어줍니다.
※ 무리한 힘을 주어 스피커를 분리하시면 고장의 원인이 됩니다.
고객센터
운영 시간 안내
- 전화 상담 : 평일 AM 10 : 00 ~ PM 4 : 00 (토요일, 공휴일 휴무)
- 방문 시간 : 평일 AM 10 : 00 ~ PM 5 : 00 (토요일, 공휴일 휴무)
- 점심 시간 : 평일 PM 12 : 00 ~ PM 1 : 00 (회사 사정에 따라 변동될 수 있음)
- 휴무 날짜 : 토요일, 일요일, 공휴일, 회사 사정에 따라 변동
상담 안내
- 전화 상담 : 02-3439-1735
*상담이 길어져 통화가 어려울 수 있습니다.
연결이 안 될 경우 이메일이나 문자로 연락처와 모델명, 구입일, 간단한 내용을 남겨주시면 바로 연락드리겠습니다. - A/S 이메일 : comsonic.as@gmail.com
- A/S 문자 : 02-3439-1735
고객센터 이용 방법
소비자 직접 방문
A/S 처리는 가급적 서비스 센터로 방문 수리를 원칙으로 하고 있습니다.
방문이 어려운 고객님께서는 택배를 이용해 주시기 바랍니다.
- 방문 주소 : 서울시 영등포구 경인로 775 에이스하이테크 시티 3동 지하2층 82-11호 (주차 기둥 번호 C111앞)
- 자세한 약도는 www.comsoniccokr 에서 확인
❗방문 수리의 경우 미리 연락을 주신 후 방문하여 주십시오. (재고 여부, 제품 상태에 따라 바로 수리가 힘들 수도 있습니다)
택배 이용
- 택배 주소 : 서울시 영등포구 경인로 775 에이스하이테크 시티 1동 406호 (TEL 02-3439-1735 )
- 택배 이용시 발생하는 택배비 운임은 왕복 소요되십니다.
❗택배를 선불로 발송해 주시고 받으실 때 착불로 발송되십니다.
- 택배 발송시에는 구입 당시 제품 박스를 이용 부탁드리며, 제품 박스가 없으신 경우 완충포장하여 보내 주십이오.
- 영수증(인터넷 구매 내역), 이름, 연락처, 받을 주소, 고장 증상을 메모한 후 함께 동봉하여 발송해 주시기 바랍니다.
- 택배 수리의 경우 일주일 정도가 소요됩니다. (기간은 재고 여부, 제품 상태에 따라 바로 수리가 힘들 수도 있습니다)
A/S 처리 기간
- 영수증 기준 구매 후 7S 이내 초기 불량 발생 시 본사 교체.
(택배비용 본사 부담 / 불량확인 후 교체처리 / 고객센터 접수건에 한함) - 입고 일로부터 최장 15일 이내 처리 (유상수리 시 수리여부 확인 후 처리)
- 15일 이내 처리 안될 시 동일 모델 새 상품으로 교체 출고
A/S 품질 보증 기간
- 구입일로 부터 1년 AS 무상 보증
- 1년 후 A/S 유상 수리 (수리 비용은 제품에 따라 차등 적용됩니다.)
- 보증 기간 이내라도 소비자의 과실이나 천재지변으로 인한 고장 유상 수리됩니다.
