이 문서는 PAISIZ 수족관 LED 조명 PZ4 Series의 사용설명서를 기준으로 정리한 안내문이다.
설명서의 흐름에 맞춰 제품 및 내용물 확인, 모델별 사양, 설치방법, 조작부위 명칭, 점등 및 밝기 조절, 현재시간 설정, 켜짐시간 및 꺼짐시간 설정, 타이머 기능 해제, 일출 및 일몰 기능, 외부 타이머 연계, 걸이식 조명 사용 방법, 사용 시 주의사항 순서로 구성했다.
시간은 00:00부터 23:59까지 24시간 형식으로 표시된다. 예를 들어 오후 1시 30분은 13:30으로 표시된다.
제품 및 내용물 확인
구성품은 본체, 아답터, 사용설명서, 플라스틱 스패너로 구성되어 있다.
실제 제공되는 내용물의 모양은 설명서 이미지와 차이가 있을 수 있다.
구성품 확인 후에는 본체 외관 손상 여부, 커넥터 상태, 지지대 및 너트 체결 상태를 먼저 확인하는 것이 좋다.
본체 각 부분 명칭과 기능
| 번호 | 명칭 | 기능 |
|---|---|---|
| 1 | 확산 커버 | LED의 빛을 확산시킨다. |
| 2 | 방열판 | LED의 열을 방출한다. 작동 중 다소 뜨거울 수 있다. |
| 3 | 너트 | 지지대를 본체에 단단히 고정한다. |
| 4 | 지지대 | 제품을 어항에 안정적으로 거치하도록 한다. |
| 5 | 커넥터 | 전원 공급을 위해 아답터를 연결한다. |
| 6 | 화면 | 제품의 기능 상태를 표시하고 조작을 돕는다. |

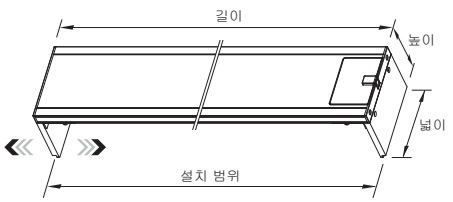

모델별 사양
PZ4 Series는 모델과 LED 구성에 따라 소비전력, 총광량, 무게, 설치 가능 범위가 다르다.
사용 중인 어항 길이에 맞는 모델을 확인한 뒤 설치해야 한다.
PZ4 Series 모델별 사양표
| 모델 | LED 구성 | 소비전력(W) | 총광량(Lm) | 본체 무게(g) | 설치 범위(mm) | 길이(mm) |
|---|---|---|---|---|---|---|
| PZ4-900 | RGB | 45 | 2,300 | 1,300 | 800~950 | 900 |
| PZ4-900 | B | 45 | 2,400 | 1,300 | 800~950 | 900 |
| PZ4-600 | RGB | 30 | 1,400 | 920 | 500~650 | 600 |
| PZ4-600 | B | 30 | 1,500 | 920 | 500~650 | 600 |
| PZ4-450 | RGB | 24 | 1,100 | 750 | 350~500 | 450 |
| PZ4-450 | B | 24 | 1,200 | 750 | 350~500 | 450 |
| PZ4-nano | RGB | 17 | 950 | 570 | 200~350 | 300 |
| PZ4-nano | B | 17 | 950 | 570 | 200~350 | 300 |
높이 85(mm), 넓이 110(mm)로 모든 모델이 동일하다.
높이에서 어항에서 확산판 까지의 거리는 65mm 이다.
색온도 정보도 함께 확인할 필요가 있다.
PZ4에 사용된 LED는 White(6,500 Kelvin), Red(650~670nm), Green(525~530nm), Blue(455~460nm)를 모델에 따라 선택적으로 사용하며, 채널별 밝기 조절로 색온도를 조절할 수 있다.

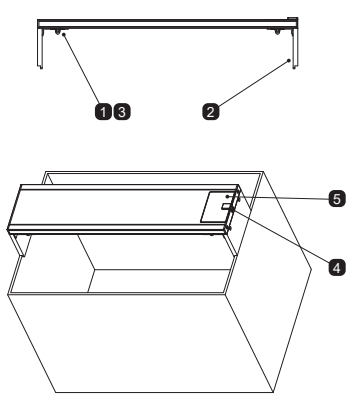

설치방법
설치는 아래 순서대로 진행한다.
- 제품과 함께 제공된 플라스틱 스패너를 사용하여 지지대 고정용 너트를 살짝 푼다.
- 지지대를 어항 크기에 맞도록 조정한다. 이때 제품이 물에 빠지지 않도록 주의한다.
- 플라스틱 스패너로 지지대 고정용 너트를 단단히 조인다.
- 아답터를 연결한다.
- 조작 버튼을 사용하여 제품을 작동한다.
지지대 고정용 너트를 완전히 분리하면 지지대가 잘 움직이지 않을 수 있으므로, 설명서 기준대로 살짝 풀어 조정하는 방식으로 설치하는 것이 맞다.

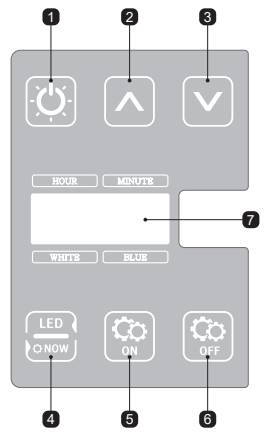

조작 부위 명칭
전면 조작부는 전원과 밝기, LED 채널 선택, 시간 설정, 켜짐시간 및 꺼짐시간 설정 기능을 담당한다. 처음 사용할 때는 버튼 명칭부터 익혀 두는 것이 훨씬 편하다.
조작 버튼 및 화면 구성
| 번호 | 명칭 |
|---|---|
| 1 | 전원버튼 |
| 2 | UP(+) 버튼 |
| 3 | DOWN(-) 버튼 |
| 4 | LED 선택 버튼(현재시간 설정 버튼) |
| 5 | 켜짐시간 설정 버튼 |
| 6 | 꺼짐시간 설정 버튼 |
| 7 | 화면 |
점등 및 밝기 조절하기, LED 선택하기
전원버튼과 밝기 조절 버튼, LED 선택 버튼을 이용해 점등 상태와 채널별 밝기를 조절한다. 전원버튼 동작은 다음과 같다.
- 소등 중 1회 터치: 일출 기능 시작과 함께 점등된다.
- 일출 기능 작동 중 1회 터치: 설정된 최대 밝기로 즉시 밝아진다.
- 정등 중 1회 터치: 일몰 기능 시작과 함께 어두워지며 소등된다.
- 일몰 기능 작동 중 1회 터치: 즉시 소등된다.
UP(+) 버튼은 터치할 때마다 선택된 LED가 1단계씩 밝아지며, 최대 32단계까지 설정된다.
DOWN(-) 버튼은 터치할 때마다 선택된 LED가 1단계씩 어두워지며, 최소 1단계까지 설정된다.

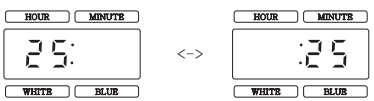

LED 선택 버튼은 짧게 터치하면 활성화된 LED 채널의 현재 밝기가 표시된다.
짧게 다시 터치하면 LED 채널이 변경되며, 변경된 LED의 밝기가 표시된다.
길게 터치하면 현재시간 설정 모드로 들어간다.
설정이 완료되면 현재시간이 표시된다.
현재시간 설정하기
현재시간 설정은 LED 선택 버튼을 이용해 진행한다.
- 시(Hour) 설정
LED 선택 버튼을 2초간 누르고 있으면 ‘삑’ 소리가 난다.
이때 버튼에서 손을 떼면 시간 표시 부위가 점멸한다.
UP, DOWN 버튼으로 시간(시)을 설정한다. - 분(Minute) 설정
시 설정 상태에서 LED 선택 버튼을 짧게 누르면 ‘삑’ 소리와 함께 분 표시 부위가 점멸한다.
UP, DOWN 버튼으로 시간(분)을 설정한다. - 설정 완료
3초간 기다리거나 LED 선택 버튼을 짧게 누르면 현재시간 설정이 완료된다.
설정 완료 후 현재시간이 표시된다.
시간은 00:00부터 23:59까지 표시되며, 오후 시간도 24시간 형식으로 나타난다.
켜짐시간 및 꺼짐시간 설정하기
자동 점등과 자동 소등 기능은 각각 별도로 설정한다.
켜짐시간 설정
- 켜짐시간 설정 버튼을 짧게 누르면 좌측의 점 2개와 시간 표시 부위가 점멸한다.
- UP, DOWN 버튼으로 시간(시)을 설정한다.
- 시 설정 상태에서 켜짐시간 설정 버튼을 짧게 누르면 분 표시 부위가 점멸한다.
- UP, DOWN 버튼으로 시간(분)을 설정한다.
- 3초간 기다리거나 켜짐시간 설정 버튼을 짧게 누르면 설정이 완료된다.
꺼짐시간 설정
- 꺼짐시간 설정 버튼을 사용하며 설정 방법은 켜짐시간 설정과 같다.
- 설정 중에는 켜짐시간 설정 때와 다르게 우측의 점 2개가 표시된다.
- 설정 완료 후에는 현재시간이 표시된다.
표시 의미는 다음과 같다.
- 좌측의 점 2개: 켜짐기능
- 우측의 점 2개: 꺼짐기능
타이머 기능 해제하기
켜짐기능과 꺼짐기능은 각각 별도로 해제할 수 있다.
켜짐기능 해제
- 켜짐시간 설정 버튼을 3초간 누르고 있으면 좌측의 점 2개와 NO가 표시된다.
- 켜짐기능 해제 상태에서는 자동으로 점등되지 않는다. 직접 전원 버튼을 눌러 점등해야 한다.
- 현재시간이 표시될 때 켜짐 기능 해제 버튼을 3초간 누르고 있으면 켜짐시간이 표시되며 켜짐기능이 다시 활성화된다.
꺼짐기능 해제
- 꺼짐시간 설정 버튼을 3초간 누르고 있으면 우측의 점 2개와 NO가 표시된다.
- 꺼짐기능 해제 상태에서는 자동으로 소등되지 않는다. 직접 전원 버튼을 눌러 소등해야 한다.
- 현재시간이 표시될 때 꺼짐 기능 해제 버튼을 3초간 누르고 있으면 꺼짐시간이 표시되며 꺼짐기능이 다시 활성화된다.
설정 완료 후 현재시간이 표시되며, 좌측의 점 2개는 켜짐기능, 우측의 점 2개는 꺼짐기능을 의미한다.
일출 및 일몰 기능
PZ4 Series는 전원버튼 조작이나 설정된 시간에 따라 점등·소등될 때 서서히 밝아지거나 어두워지는 기능을 제공한다.
일출 기능
- 전원버튼 또는 설정에 의한 점등 시 최대 4분에 걸쳐 서서히 밝아진다.
- 일출 효과는 설정된 최대 밝기까지만 밝아진다.
- 일출 기능 작동 중에는 좌측의 점 2개와 현재 밝기 단계가 표시된다.
White LED는 10단계, Blue LED는 25단계로 설정 되었으며, 현재 23단계 까지 밝아진 상태 - 일출 기능 작동 중 전원버튼을 터치하면 즉시 설정된 최대 밝기로 밝아진다.
- 일출 효과 완료 후에는 현재시간이 표시된다.
일몰 기능
- 전원버튼 또는 설정에 의한 소등 시 최대 4분에 걸쳐 서서히 어두워진다.
- 일몰 기능 작동 중에는 우측의 점 2개와 현재 밝기 단계가 표시된다.
White LED는 10단계, Blue LED는 25단계로 설정 되었으며, 현재 1단계 흐려진 상태 - 일몰 기능 작동 중 전원버튼을 터치하면 즉시 소등된다.
- 일몰 효과 완료 후에는 현재시간이 표시된다.
좌측의 점 2개는 켜짐(일출)기능, 우측의 점 2개는 꺼짐(일몰)기능을 의미한다.
외부 타이머와 연계하기
PZ4 Series는 외부 타이머와 연계해 사용할 수 있다.
다만 외부 전원이 차단되었다가 다시 연결되면 현재시간은 12:00으로 초기화된다.
반대로 밝기, 켜짐시간, 꺼짐시간 설정값은 외부 전원이 차단되어도 초기화되지 않는다. 설명서 예시는 다음과 같다.
- 켜짐시간을 12:05로 설정해 두면 외부 타이머에 의해 전원이 들어온 후 5분이 지나면 점등과 함께 일출 기능이 작동된다.
- 꺼짐시간을 14:00로 설정해 두면 외부 타이머에 의해 전원이 들어온 후 2시간이 지나면 일몰 기능 작동 후 소등된다.
외부 타이머를 사용할 때는 전원 복구 후 기준 시간이 12:00으로 바뀐다는 점을 반드시 고려해야 한다.

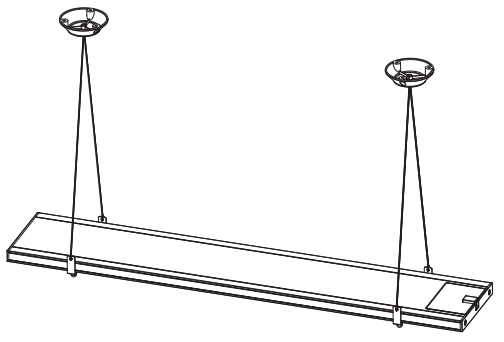

걸이식 조명으로 사용하기
별도 판매되는 걸이식 개조 킷을 사용하면 설명서 이미지와 같은 방식으로 거치 형태를 변경할 수 있다.
기본 지지대 거치 방식이 아니라 걸이식 설치가 필요한 환경이라면 전용 개조 킷 사용 여부를 확인하면 된다.
사용 시 주의사항
사용 전 아래 주의사항을 반드시 확인한다.
- 본 제품은 수족관 전용 제품이다. 수족관 조명으로만 사용한다.
- 본 제품은 실내용 제품이다. 실내에서만 사용한다.
- 제품과 동봉된 아답터(전원공급장치)만 사용한다. 다른 아답터를 사용할 경우 고장 및 화재의 원인이 될 수 있다.
- 본 제품의 무단 개조 및 분해에 의한 고장은 책임지지 않는다.
- 본 제품과 물의 직접 접촉을 피해야 한다. 고장의 원인이 된다.
- 본 제품 위에 물체를 올려놓거나 덮지 않는다. 고장 및 화재의 원인이 될 수 있다.
- 작동 중 광원을 직접 바라보지 않는다. LED 특성상 매우 밝은 빛을 발생하므로 시력 저하의 원인이 될 수 있다.
- 제품에 강한 충격을 주지 않는다. 고장의 원인이 된다.
- 주변온도 -10℃부터 45℃ 이내 범위에서 사용한다.
- 주변온도 -20℃부터 60℃ 이내 범위에서 보관한다.
추가 안내 사항도 있다.
- 겨울철처럼 건조한 날씨에는 터치 감도가 떨어질 수 있다.
손가락에 입김을 불어 터치버튼을 누르면 버튼 감도가 좋아질 수 있다. - PZ4 시리즈 제품 근처에 PL등이나 전자파 방출이 심한 제품을 설치할 경우 오작동이 발생할 수 있다.
이 부분은 실제 사용 중 가장 자주 놓치기 쉬운 항목이라 설치 후에도 한 번 더 확인하는 것이 좋다.
고객지원 및 제조사 정보
| 고객상담 전화번호 | 02-6483-0770 |
|---|---|
| 홈페이지 | www.paisiz.com |
| 제조원 | (주)파이시즈 |
| 판매원 | (주)파이시즈 |
| 제조국가 | 대한민국 |
| 인증자상호 | (주)파이시즈 |
