NB(North Bayou,노스바유)의 FP-1 제품은 VESA 홀이 없는 일반 모니터에 손쉽게 설치할 수 있는 전용 클램프 방식을 적용해 베사 홀이 없어도 안정적으로 모니터암에 고정할 수 있도록 한 제품입니다.
본 설명서에서는 제품의 구성품을 비롯해 조립 및 설치 방법 확인할 수 있습니다.
- 📦 제품의 종류 : 무베사 모니터용 어댑터
- 📦 모델명 : FP-1
- 🏪 상호 : 노스바유(North Bayou)
- 🌐 공식 홈페이지 : 바로 가기
- 📄 공식 사용 설명서 : 바로 확인 하기
본 제품의 사용 설명서는 온라인에서 확인할 수 없었으며, 포함된 설명서는 영어와 중국어만 있습니다.
본 설명의 내용은 사용 경험을 바탕으로 설명이 추가되므로, 제품 구매시 포함된 사용설명서와 차이가 있습니다.

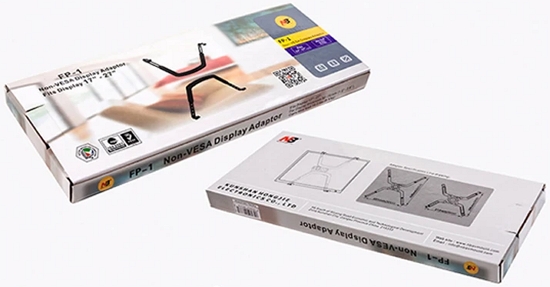

1. 제품 포장
NB(North Bayou,노스바유)의 FP-1 제품 포장은 다음 사진을 참고해 주세요.
2. 제품 구성품
NB FP-1 무베사 어댑터는 17인치부터 27인치까지의 모니터에 호환되며, 모니터 두께가 30~75mm(1.2~2.9인치)인 제품에 사용할 수 있습니다. 최대 하중은 6.5kg(14.3 lbs)까지 견딜 수 있도록 설계되었습니다.

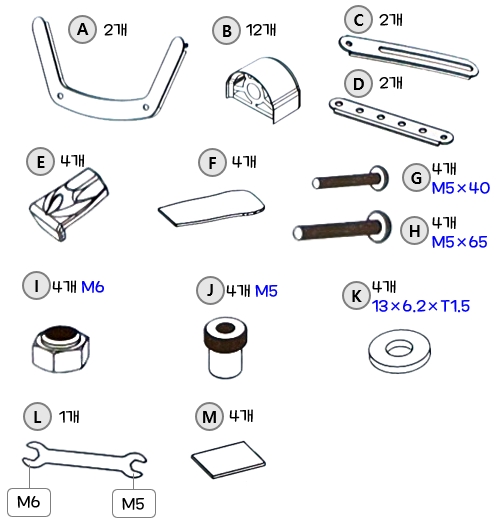

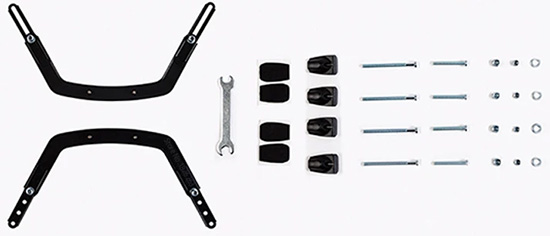

제품 구성품은 다음과 같습니다.
- A : 프레임 바 – 2개
- B : 모니터 간극 조절 캡 – 12개
- C : 상단 조절 브래킷 – 2개
- D : 하단 조절 브래킷 – 2개
- E : 고정 클립 – 4개
- F : 고정 클립 고무 패드 – 4개
- G : 나사 (M5x40mm) – 4개
- H : 나사 (M5x65mm) – 4개
- I : 육각 볼트 (M6) – 4개
- J : 너트 (M5) – 4개
- K : 와셔 (Ø13×6.2xT1.5) – 4개
- L : 육각 렌치 (M6용, M5용) – 1개
- M : 고무 패드 (M) – 4개
3. 조립 및 설치 방법
3-1. 어댑터 조립 단계

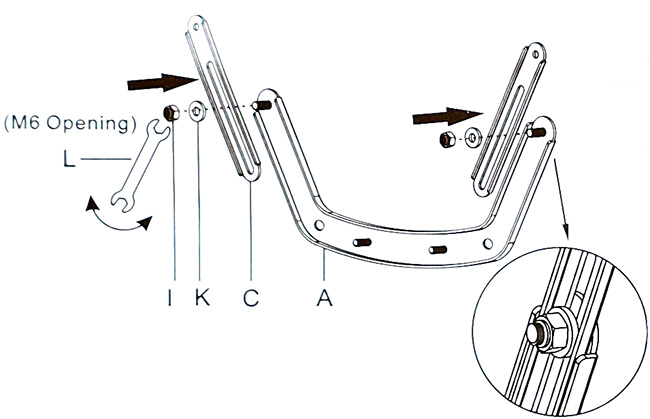

Step 1
- 프레임 바 A 중 하나는 모니터 위쪽을 향하게 됩니다.
- 양쪽에 상단 조절 브래킷 C를 부착합니다.
- 이때 각 브래킷은 M6 홀이 바깥쪽을 향하도록 배치합니다.
- 각 연결 부위는 와셔(K), 너트(J), 나사(I)를 사용해 고정하고, 육각 렌치(L)를 이용해 조여줍니다.
처음에는 단단히 조이지 않고 모니터에 가져가 쉽게 조절이 가능할 정도로 조여줍니다.

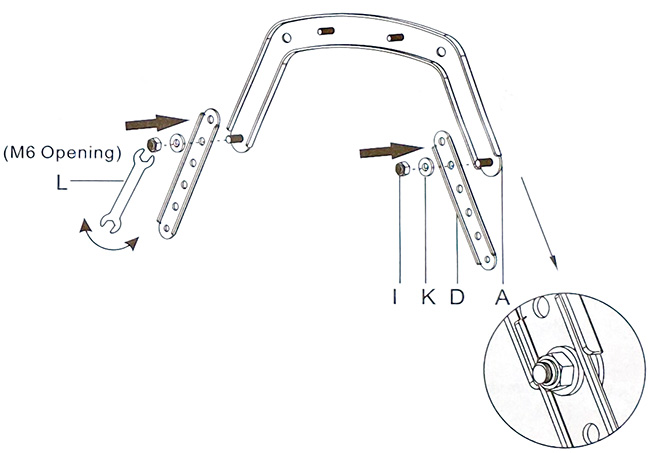

Step 2
- 나머지 프레임 바 A 중 하나는 모니터 아래쪽을 향하게 됩니다.
- 양쪽에 하단 조절 브라켓(D)를 장착합니다.
- 나사(I), 와셔(K)를 사용하여 마찬가지로 조금은 느슨하게 체결합니다.
3-2. 모니터 연결 준비 단계
다음 단계에서는 모니터 후면에 어댑터를 고정하기 위한 부품 조립 단계입니다.
이 과정에서는 고정 클립, 커버, 나사, 스페이서 등을 사용하여 모니터의 두께에 맞춰 어댑터를 안전하게 고정하게 됩니다.

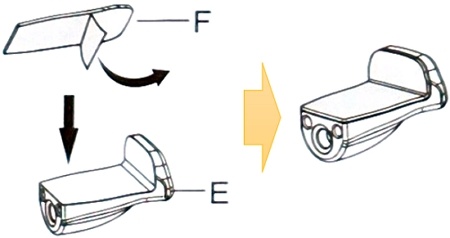

Step1
- 먼저 고정 클립 고무 패드(F)를 고정 클립(E)에 그림을 참고해 부착합니다.
- 클립으로 인해 모니터 손상을 방지하기 위한 패드입니다.
Step2

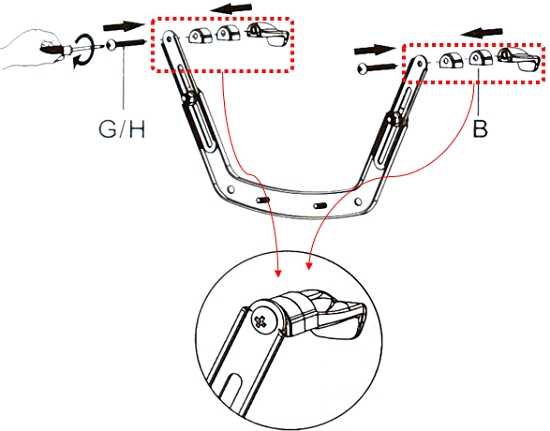

- 앞서 조립한 프레임 바에 고정 클립(E)을 장착합니다.
- 사용자의 모니터 두께에 따라 모니터 간극 조절 캡(B) 개수를 조절합니다.
실제 모니터에 가져가서 몇 개가 필요할지 체크하는 것이 좋습니다.
📌 고정 클립의 길이는 기본 29mm정도이며, 조절 캡 2개를 장착시 49mm 정도입니다.
최대 75mm까지 조절할 수 있습니다. - 조절 캡(B) 개수에 따라 나사를 짧은 것(G)을 사용하거나 긴 것(H)을 사용해야 합니다.

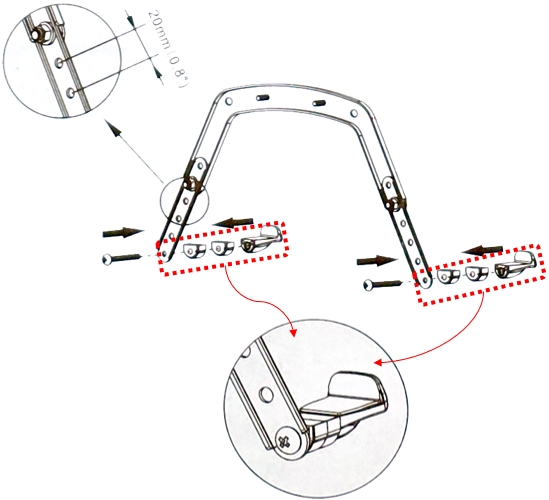

- 아래 쪽도 마찬가지로 고정 클립(E)을 프레임 바에 장착합니다.
- 아래 쪽 프레임 바는 높낮이를 조절하는 브라켓이 구멍으로 되어 있고 구멍의 간격은 2cm입니다.
자신의 모니터에 직접 가져가 확인해 높낮이를 조절하고 단단하게 조입니다.

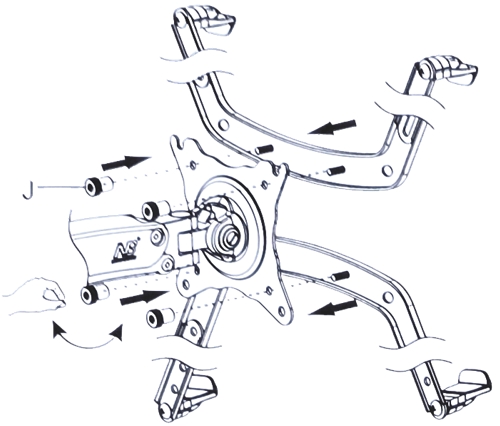

3-3. 어댑터를 인터페이스에 연결하기
- 앞서 조립한 어댑터를 모니터 암(VESA 마운트)와 연결합니다.
- 제공된 나사(J)를 사용해 브래킷 중앙 홀에 고정합니다.
- 조립 후 어댑터가 흔들리거나 움직이지 않는지 반드시 확인하세요.
📌 참고: 이 어댑터는 최대 75mm 간격의 VESA 홀을 기준으로 설계되었습니다.

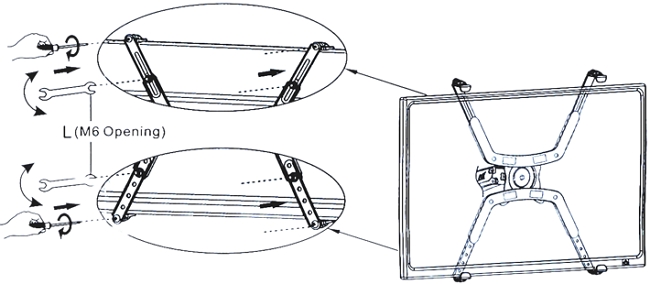

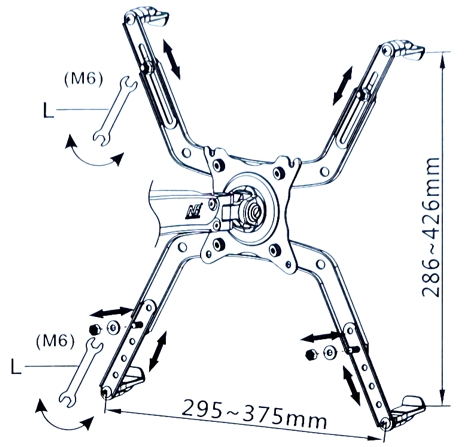

어댑터 확장 범위
어댑터는 다양한 크기의 모니터에 맞게 폭과 높이를 조절할 수 있습니다.
- 가로 조절 범위: 295mm ~ 375mm
- 세로 조절 범위: 286mm ~ 426mm
- 조절은 각 팔 부분의 M6 나사 조임을 통해 이루어지며, 조절 후에는 반드시 육각 렌치로 단단히 고정해야 합니다.

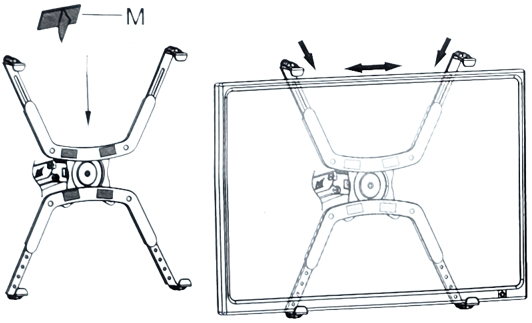

3-4. 디스플레이를 어댑터에 장착하기
- 조립된 어댑터를 모니터 뒷면에 맞춰 위치시킵니다.
- 모니터를 위치시켜 본 후 모니터와 닿는 부위에 고무 패드(M)를 부착해 스크래치나 흔들림을 방지합니다.
- 모니터를 위치시킨 후 높낮이 등을 다시 조절해 모든 고정부를 단단히 조입니다.
이렇게 조립 및 설치가 모두 완성되었습니다.
4. 제품 사용 전 주의사항 (Warnings)
- 부적절한 설치로 인한 심각한 부상 또는 제품 손상이 발생할 수 있으므로, 반드시 설명서를 숙지한 후 설치하세요.
- 제품 파손 또는 부품 누락 시 직접 조립하지 말고, 판매처나 제조사에 문의하세요.
- 이 제품은 17~27인치 LCD/모니터, 최대 하중 6.5kg (14.3lbs) 이하의 제품에만 적합합니다.
- 실내 전용 제품으로, 실외 사용 시 고장의 원인이 될 수 있습니다.
- 구조 변경이나 비공식적인 수정을 하지 마세요. 설명서에 따라 조립하세요.
- 구성품이나 실제 부품이 다를 경우, 실제 부품 기준으로 설치를 진행하세요.
