LG 시스템 에이컨의 리모컨 종류는 유선/무선 종류가 다양한데 여기서는 AKB76041101 모델의 리모컨 사용 설명서를 정리합니다. 다른 종류의 매뉴얼(사용 방법)은 페이지 아래에 QR코드를 참고해 주기 바랍니다.
사용된 사진의 출처는 모두 LG 시스템 에이컨 공식 매뉴얼입니다.
🧾 제품명 : LG 시스템 에어컨 리모컨
🧾 모델명 : AKB76041101
📎 공식 매뉴얼 확인 위치 : LG전자 〉 에어컨 〉상업용 천장형 에어컨 〉PWLSSA3PC 〉매뉴얼/소프트웨어 다운로드
사용전 주의 사항
- 리모컨은 알카라인 건전지(AA) 2개 사용
- 사용하지 않을 때는 건전지를 제거하여 누액 방지
- 건전지를 교환할 때는 2개 모두 새것으로 교환하세요. 1개만 교환 시, 폭발의 위험이 있습니다.
- 건전지를 교환한 후에도 리모컨 작동이 되지 않으면 서비스를 의뢰하세요.
- 버튼은 하나씩 누르세요. (동시에 여러 버튼을 누르면 작동이 안됩니다.)
- 물과 습기가 많은 곳, 화기 및 열기가 있는 곳에서는 사용하지 마세요.
- 삼파장 형광등, 네온사인, 적외선 장비(바코드 리더/스마트폰) 근처에서는 리모컨 신호 수신이 안되는 경우가 있습니다.
- 설치자 설정은 반드시 설치 자격증 소지자만 조작해야 함
리모컨 구성

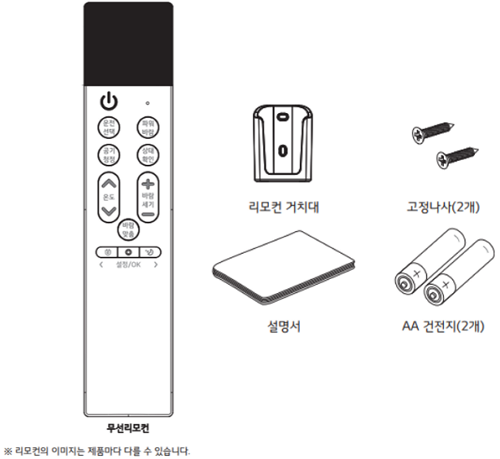

리모컨 박스 안에는 무선 리모컨 본체, 리모컨 거치대, 고정나사(2개), AA건전지(2개), 설명서가 포함되어 있습니다.

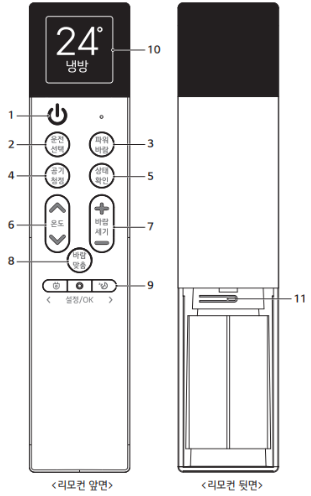

각 부분 명칭
- 전원 : 에이컨 전원을 켜고 끕니다.
- 운전선택 : 냉방이나 제습 같은 운전모드를 선택할 수 있습니다.
- 파워바람 : 파워냉방 또는 파워난방 기능을 설정할 수 있습니다.
- 공기청정 : 공기청정 기능을 설정할 수 있습니다.
- 상태확인 : 실내온도, 습도, 공기상태 등 현재 상태에 대해 확인할 수 있습니다.
- 온도 : 희망온도를 조절할 수 있습니다.
- 바람세기 : 바람의 세기를 변경할 수 있습니다.
- 바람맞춤 : 바람방향을 설정할 수 있습니다.
- 쾌적절전 | 설정 | 취침예약 :
– 쾌적 절전 : 쾌적절전 기능을 선택할 수 있는 버튼입니다. 가운데 설정 버튼을 눌러 설정모드로 진입시에는 좌측 이동 버튼으로 사용할 수 있습니다.
– 설정 : 청정관리, 예약, 부가기능 등 다양한 기능을 설정할 수 있는 설정모드로 진입하는 버튼입니다. 설정모드로 진입 시에는 OK 버튼으로 사용할 수 있습니다.
– 취침예약 : 취침예약 기능을 선택할 수 있는 버튼입니다. 설정 버튼을 눌러 설정모드로 진입시에는 우측 이동 버튼으로 사용할 수 있습니다. - 리모컨 표시부 – 리모컨의 현재 상태를 표시합니다.
- RESET – 리모컨의 설정을 초기화합니다.
리모컨 사용 방법

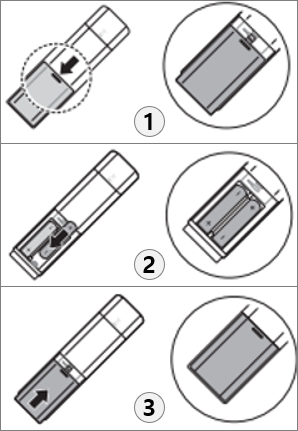

건전지 넣는 방법
- 리모컨의 건전지 덮개를 밀어서 여세요.
- 건전지를 +, – 극성에 맞게 넣으세요.
- 리모컨의 건전지 덮개를 “딸깍” 소리가 날 때까지 밀어 넣으세요.
리모컨 수신 범위
- 벽걸이형 제품 : 제품과 7 m 이내, 좌우 45° 범위 안에서 수신이 잘 됩니다.
- 천장형 제품 : 제품과 5 m 이내, 좌우 60° 범위 안에서 수신이 잘됩니다.
- 스탠드형 제품 : 제품과 7 m 이내, 좌우 45° 범위 안에서 수신이 잘 됩니다.
메뉴 구조
- 리모컨이 켜져 있을 때 리모컨 버튼 입력이 없을 경우 화면 표시는 꺼지고 다시 리모컨을 움직이면 화면이 켜집니다.
- 대기 상태에서 리모컨을 움직이면 설정되어 있는 제품의 타입이(일자형 ,사각형) 잠시 동안 표시되고 사라집니다.
천장형 에어컨 1Way

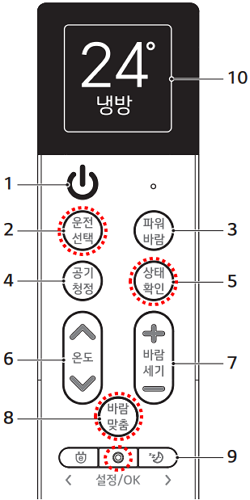

사진의 빨간색으로 표시한 다음의 버튼은 누를 때 마다 확인하거나 조작할 수 있는 사항이 변경 됩니다.
- 2번 [운전 선택] : 버튼을 누를 때 마다 [냉방 → 제습 → 난방 → 송풍 → 자동] 순으로 순환합니다.
- 5번 [상태 확인] : 버튼을 누를 때 마다 [실내 온도/습도 → 자동 건조/UVnano → 취침/꺼짐 예약 → 켜짐 예약 → 전력량 → 미세먼지 → 초미세먼지 → 극초미세먼지] 순으로 순환합니다.
- 8번 [바람 맞춤] : 버튼을 누를 때 마다 [매너 바람 → 롱파워 바람 → 스터디 바람 → 자동온도 바람 → 숲속 바람 → 해제] 순으로 순환합니다.
- 9번 [설정/OK] : 9번 부분은 3개의 버튼으로 되어 있으며, 가운데 동그라미가 그려져 있는 버튼이 [설정] 버튼입니다.
[설정] 버튼을 한번 누르게 되면 좌/우의 쾌적절전과 취침예약 버튼은 좌/우로 메뉴를 이동할 수 있는 기능을 하게 됩니다.

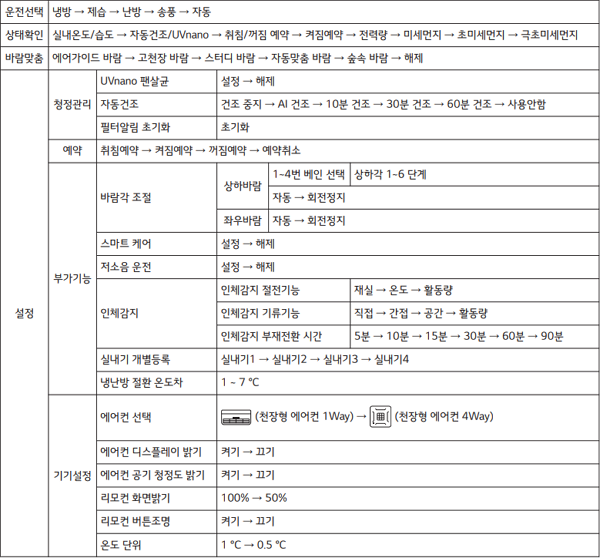

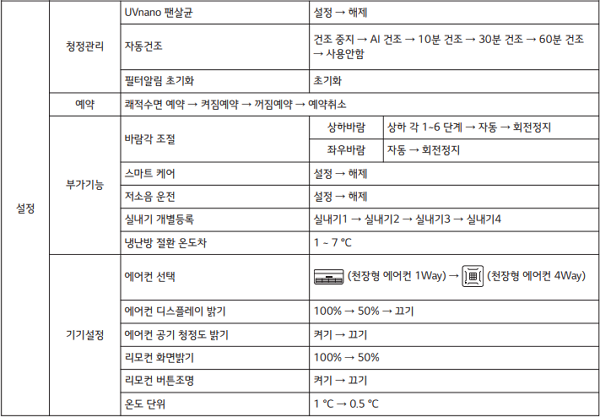

다음 표는 [설정] 버튼에 대한 메뉴 구성입니다.
메뉴 구성을 보는 방법을 꺼짐 예약을 하는 방법을 예로 들어 설명합니다.
❓꺼짐 예약을 하려면 어떻게 하나요?

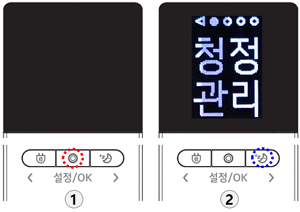

- ① [설정/OK] 버튼을 1회 누릅니다.
그러면 화면에 ‘청정 관리’가 나옵니다. - ② [취침 예약/>] 버튼을 1회 누릅니다.
❗화면 맨 위에 화살표(◁)와 동그라미(O)가 4개 보이면 좌/우로 다른 메뉴들이 있고, 선택이 가능하다는 의미입니다.

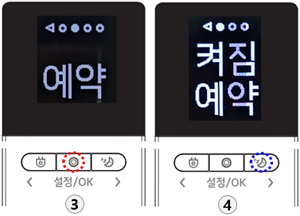

- ③ 화면에 ‘예약’이 보이면 [설정/OK] 버튼을 누릅니다.
- ④ 화면에 ‘켜짐 예약'(리모컨 종류에 따라 다를 수 있음)이 보이면 [취침 예약/>] 버튼을 누릅니다.

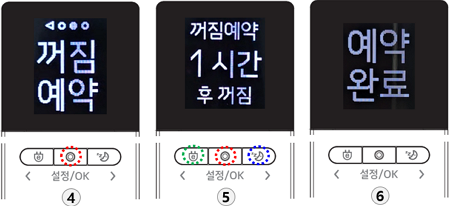

- ⑤ 화면에 ‘꺼짐 예약’이 보이면 [설정/OK] 버튼을 누릅니다.
- ⑥ 화면에 ‘꺼짐 예약 1시간 후 꺼짐’이 보이면 [취침 예약/>] 버튼을 눌러 원하는 시간으로 이동합니다. 오른쪽으로 넘기다가 지나쳤다면 왼쪽의 초록색으로 표시한 [쾌적 절전/<] 버튼을 누르면 왼쪽으로 넘어갑니다.
- 꺼짐 예약이 완료되었습니다.

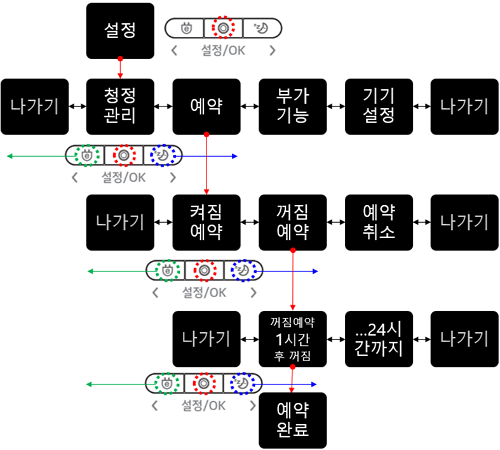

지금까지의 과정을 도식화하면 아래 그림과 같다고 할 수 있습니다.
천장형 에어컨 4Way
아래 그림이 4Way 천장형 에어컨에 대한 메뉴 구조를 나타냅니다.
앞서 살펴본 메뉴 구조를 이해했다면 이제 어려움 없이 볼 수 있을 것이라 생각됩니다.
기본 운전 외 상세 정보
기본적인 리모컨 사용에 이해가 되었다면 이제 리모컨으로 에어컨을 조작할 수 있습니다.
- 운전/정지 : 리모컨의 전원 버튼을 누르세요.
- 희망온도 조절 : 리모컨의 온도 버튼을 이용하여 희망온도를 변경할 수 있습니다
- 운전 모드 : 리모컨의 운전선택 버튼을 냉방/난방/제습/송풍/자동 모드를 선택할 수 있습니다.
- 파워바람 : 실내온도를 빨리 낮추거나 높일 수 있습니다.
- 바람세기 조절 : 리모컨의 바람세기 버튼을 이용하여 1 ~ 4단계, 자연풍으로 바람의 세기를 조절할 수 있습니다. ※ 바람세기는 1단계가 가장 약한 바람입니다.
- 바람맞춤 설정 : 리모컨의 바람맞춤 버튼을 이용하여 매너 바람 → 롱파워 바람 → 스터디 바람 → 자동온도 바람 → 숲속 바람 → 해제 순서로 설정하실 수 있습니다.
- 바람각 조절 간편설정 : 리모컨의 바람맞춤 버튼을 3초 이상 누르면 바람각 조절 설정으로 진입할 수 있습니다.• 바람각 조절 설정 진입 후 <, > 버튼으로 좌, 우로 이동할 수 있으며, 설정/OK 버튼으로 기능을 설정할 수 있습니다.
- 공기청정 : 리모컨의 공기청정 버튼을 이용하여 설정하실 수 있습니다. ※ 운전이 정지된 상태에도 공기청정 버튼을 누르면 공기청정 단독운전이 됩니다.
- 상태확인 : 리모컨의 상태확인 버튼을 누를 때마다 온 습도(실내 온도, 습도), 기능 설정 상태(자동건조, UVnano), 예약 상태, 전력량, 공기 청정도(미세먼지, 초미세먼지, 극초미세먼지) 상태를 확인할 수 있습니다.
- 쾌적절전 : 쾌적절전은 온도, 습도를 감지하여 절전하는 기능으로 2단계로 설정할 수 있습니다. 1단계는 쾌적 실내를 유지하며 실외기를 절전 운전하는 기능이며, 2단계는 실내 풍량과 바람방향을 함께 조절하며 절전 운전하는 기능입니다.
- 취침/쾌적수면 예약 간편설정 : 수면 시 설정한 예약 시간 동안 쾌적한 수면 환경을 제공합니다.
- 개별제어 운전 : 같은 공간에 있는 여러 대의 실내기에 번호를 설정하여 실내기별로 운전시킬 수 있는 기능입니다. 전체, 실내기
- 1 ~ 4 까지 설정할 수 있으며, ‘전체’ 로 선택하면 실내기 주소와 관계없이 제품 동작이 가능하고 실내기 1~4 로 설정하시면 각 주소에 해당하는 실내기만 동작합니다.
- Wi-Fi 연결 설정 : 리모컨의 전원 버튼을 3초 이상 누르면 Wi-Fi를 연결할 준비상태가 됩니다.
- 에어컨 디스플레이 밝기 간편설정 : 리모컨의 취침/쾌적수면 예약 버튼을 3초 이상 누르면 에어컨 디스플레이를 켜거나 끌 수 있습니다.
이와 관련한 에어컨 기능에 대한 상세한 정보는 공식 매뉴얼을 참고해 주기 바랍니다.
공식 매뉴얼 확인 위치
📎 공식 매뉴얼 확인 위치 : LG전자 〉 에어컨 〉상업용 천장형 에어컨 〉PWLSSA3PC 〉매뉴얼/소프트웨어 다운로드
