캐리어 창문형에어컨 RAWC-0061YAWSD 사용 전 꼭 확인할 점
캐리어 창문형에어컨 RAWC-0061YAWSD는 자가 설치를 기본으로 설계된 제품입니다.
다만 설치 환경이 복잡하거나 전기 설비 확인이 필요한 경우에는 반드시 자격 있는 기술자에게 설치를 의뢰하는 것이 안전합니다.
설치비는 유상일 수 있습니다.
수리와 유지관리는 자격 있는 서비스 기술자에게 맡겨야 하며,
전원 코드 교체 역시 허가된 인력이 진행해야 합니다.
설치는 국내 배선 표준에 따라 수행되어야 합니다.
특히 어린이나 환자가 단독으로 사용하지 않도록 해야 하며, 어린이가 제품을 장난감처럼 다루지 않게 관리해야 합니다.
설명서는 공용으로 제작되어 구매한 제품과 일부 이미지나 세부 내용이 다를 수 있습니다.
따라서 실제 제품의 외형이나 표시 방식이 약간 다르더라도 핵심 사용법과 안전 지침은 동일하게 적용된다고 보시면 됩니다.
안전사항
캐리어 창문형에어컨 RAWC-0061YAWSD를 안전하게 사용하려면 기본 수칙을 반드시 지켜야 합니다.
설명서의 지침을 무시한 운전은 고장이나 사고로 이어질 수 있으므로 설치 전과 사용 전 모두 확인하는 것이 좋습니다.
반드시 지켜야 하는 사용 수칙
- 제품은 습기와 물로부터 보호된 상태에서 사용해야 합니다.
- 제품에 물이나 다른 액체가 튀거나 빠졌다면 즉시 전원 플러그를 뽑아야 합니다.
- 사용하지 않을 때에는 제품 전원을 꺼두는 것이 좋습니다.
- 이상이 생기면 즉시 전원을 끄고 플러그를 분리해야 합니다.
- 수리와 점검은 반드시 자격을 갖춘 기술자에게 맡겨야 합니다.
- 전원 코드가 손상된 경우에도 임의 수리하지 말고 기술자에게 의뢰해야 합니다.
하지 말아야 할 사항
- 화장실, 세탁실처럼 습기가 많은 장소에서 사용하면 안 됩니다.
- 젖은 손으로 플러그를 꽂거나 만지면 안 됩니다.
- 제어판 버튼은 손가락으로 조작해야 하며, 다른 물체로 누르면 안 됩니다.
- 고정 커버를 제거한 상태로 사용하면 안 됩니다.
- 떨어뜨렸거나 손상되었거나 정상 작동하지 않으면 사용을 중지해야 합니다.
- 제품을 켜고 끌 때는 전원 플러그를 뽑는 방식이 아니라 제어판 버튼을 사용해야 합니다.
- 공기 흡입구와 토출구를 장애물로 막으면 안 됩니다.
- 알코올, 살충제, 휘발유 등 인화성 물질이나 유해 화학물질로 청소하면 안 됩니다.
- 보호자 없이 어린이가 제품을 운전하지 않도록 해야 합니다.
- 설명서에 없는 용도로 제품을 사용하면 안 됩니다.
전기 사용 시 주의할 점
- 제품 제원에 맞는 전원을 사용해야 합니다. 전원 정보는 제품 옆면과 그릴 뒤의 제원표에서 확인할 수 있습니다.
- 감전과 화재 예방을 위해 반드시 적절한 접지가 필요합니다.
- 전원 코드는 3구 접지 플러그를 사용해야 합니다.
- 벽면 콘센트도 반드시 접지된 소켓이어야 합니다.
- 벽면 소켓에 시간지연 퓨즈, 회로차단기, 접지가 되어 있지 않다면 전기 기사에게 설치를 의뢰해야 합니다.
- 설치 후에는 필요 시 쉽게 전원을 차단할 수 있도록 소켓 접근이 가능해야 합니다.
- 연장 코드나 어댑터 플러그는 사용하면 안 됩니다.
- 에어컨 전원 코드에 다른 전원을 연결해 사용하는 것도 금지입니다.
에너지 절약과 운전 조건
같은 냉방 성능이라도 설치 환경과 사용 습관에 따라 체감 성능 차이가 크게 납니다.
캐리어 창문형에어컨 RAWC-0061YAWSD를 더 효율적으로 사용하려면 적정 공간에서 사용하고,
공기 흐름을 방해하지 않도록 주변을 정리하는 것이 중요합니다.
전기요금과 효율을 고려한 사용 팁
- 설정된 방 크기에 맞는 제품을 사용해야 합니다.
- 가구가 공기의 흐름을 방해하지 않는 위치에 설치해야 합니다.
- 필터는 성능 유지를 위해 자주 청소하는 것이 좋습니다.
- 에어컨이 설치되지 않은 창문과 문은 닫아두어 냉기 또는 온기가 빠져나가지 않도록 해야 합니다.
운전 가능 온도 범위
| 운전 종류 | 실내 온도 | 실외 온도 |
|---|---|---|
| 냉방 운전 | 16°C~35°C | 18°C~43°C |
| 제습 운전 | 16°C~35°C | 18°C~43°C |
| 난방 운전 | 5°C~27°C | -7°C~24°C |
설치 전 준비물과 설치 부품
설치를 시작하기 전에 필요한 공구와 동봉 부품을 먼저 확인하면 작업이 훨씬 수월합니다.
설명서 기준 준비 공구는
중간 사이즈 스크류드라이버, 줄자 또는 자, 칼 또는 가위입니다.
패키지 안에 모든 부품이 포함되어 있는지 먼저 체크한 뒤 설치를 진행하는 것이 좋습니다.
창문형에어컨 설치에 필요한 브라켓과 고정 부품입니다. 본체 고정용 브라켓, 연장 브라켓, 상부 고정부, 고정 버클, 고정 홀더, 고정 나사, 밀폐용 패킹, 단열용 절연물, 창문 고정 스토퍼까지 설치 전에 빠짐없이 확인해야 합니다.
밀폐와 고정을 보완하는 추가 부품입니다.
단열용 절연물과 창문 고정 스토퍼는 설치 안정성과 냉방 효율에 모두 영향을 주므로 반드시 함께 사용해야 합니다.
설치 부품 목록
- ① 본체 고정용 브라켓
- ② 연장 브라켓(창틀 고정용)
- ③ 창틀 상부 고정부 및 고정 나사
- ④ 연장 브라켓 고정 버클
- ⑤ 제품 고정 홀더
- ⑥ 제품 고정 나사
- ⑦ 밀폐용 패킹
- ⑧ 단열용 절연물
- ⑨ 창문 고정 스토퍼
제품 구성과 각 부분 이름
설치나 청소, 배수 작업을 하다 보면 각 부위 이름을 알아두는 것이 생각보다 중요합니다.
특히 실내측 배수구와 실외측 배수구, 흡입구와 토출구 위치는 유지관리와 문제 해결 시 바로 확인해야 하는 부분입니다.
제품 전면과 후면, 실내측과 실외측 주요 구성을 한눈에 확인할 수 있는 이미지입니다.
실제 제품 외형은 모델에 따라 설명서와 조금 다를 수 있습니다.
제품 구성 설명
- ① 전면 패널
- ② 좌우 바람조절 날개(자동)
- ③ 상하 바람조절 날개(수동)
- ④ 실내측 공기흡입구
- ⑤ 슬라이딩 도어(일부 모델 제외)
- ⑥ 조작부
- ⑦ 전원선
- ⑧ 실내측 배수구
- ⑨ 후면 패널
- ⑩ 실외측 공기흡입구
- ⑪ 실외측 배수구
- ⑫ 실외측 공기 토출구
- ⑬ 창문 설치 브라켓
- ⑭ 실외측 자동배수구
조작부와 기본 사용법
캐리어 창문형에어컨 RAWC-0061YAWSD는 버튼 구성이 비교적 직관적입니다.
다만 예약 기능과 풍향 조절, 운전 선택 순서는 미리 알아두면 훨씬 편합니다.

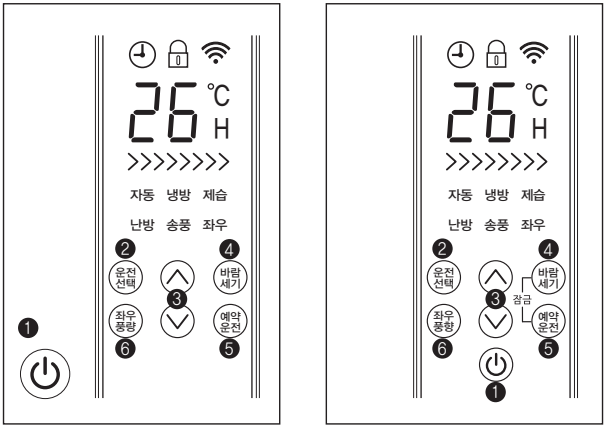

운전/정지, 운전선택, 온도 및 시간 조절, 바람세기, 예약운전, 좌우풍향 버튼 위치를 보여주는 조작부 안내 이미지입니다.
버튼별 기능 정리
- ① 운전/정지 버튼: 제품을 켜고 끌 때 사용합니다.
- ② 운전선택 버튼: 자동 → 냉방 → 제습 → 난방 → 송풍 순서로 전환됩니다. 선택된 운전은 표시부에 나타납니다.
- ③ 조절(^/V) 버튼: 온도는 16°C~30°C 범위에서 1°C 단위로 조절합니다. 예약 시간은 24시간 범위에서 설정할 수 있으며, 10시간까지는 0.5시간 간격, 이후에는 1시간 간격으로 조절됩니다.
- ④ 바람세기(FAN) 버튼: 1단~7단 및 자동으로 반복 전환됩니다. 선택된 단수만큼 표시창에 화살표가 나타납니다.
- ⑤ 예약운전 버튼: 정지 상태에서 설정하면 켜짐 예약, 운전 중 설정하면 꺼짐 예약이 됩니다. 시간은 조절 버튼으로 맞춥니다.
- ⑥ 좌우풍향 버튼: 좌우 풍향을 조절합니다. 원하는 위치에서 다시 한 번 누르면 고정됩니다.
참고로 난방 운전은 해당 기능이 지원되는 제품에서만 작동합니다.
설치 가능한 창문 규격
창문형에어컨은 제품 성능보다도 설치 가능 창문 조건이 먼저입니다.
이 모델은 모든 창문에 설치되는 방식이 아니므로, 구매 전 또는 설치 전 규격을 꼭 확인해야 합니다.
설치 가능한 창문 크기와 형태를 안내하는 이미지입니다.
미닫이창 기준으로 높이와 폭 조건을 충족해야 정상 설치가 가능합니다.
여닫이창이나 규격이 맞지 않는 미닫이창은 설치가 불가능합니다.
현장에서 억지로 맞추려 하면 고정 불량과 추락 위험으로 이어질 수 있어 주의가 필요합니다.
창문 규격 요약
- 설치 가능 창문: 미닫이창
- 창 높이: 85cm~140cm
- 창 폭: 최소 45cm 이상
- 설치 불가: 여닫이창, 높이가 너무 낮은 창, 폭이 좁은 미닫이창
브라켓 설치 방법
브라켓은 설치 안정성의 핵심입니다.
캐리어 창문형에어컨 RAWC-0061YAWSD는 창문의 오른쪽 또는 왼쪽 어느 쪽에도 설치할 수 있지만, 브라켓 고정이 느슨하면 소음, 진동, 심하면 제품 추락 위험까지 생길 수 있습니다. 순서를 차근차근 지키는 것이 중요합니다.
브라켓 하단과 상단 걸림턱을 창틀 첫 번째 블록에 맞추고, 설치할 방향으로 밀어 위치를 잡는 과정입니다.
브라켓 양측면의 연장 브라켓 고정 버클을 아래로 내려 연장부를 단단하게 고정하는 단계입니다.
절연물을 잘라 브라켓 좌우측에 부착하고, 상단과 하단에 브라켓 지지앵글을 넣어 고정 나사로 단단히 체결하는 단계입니다.
설치 후에는 브라켓을 앞뒤로 흔들어 고정 상태를 반드시 확인해야 합니다.

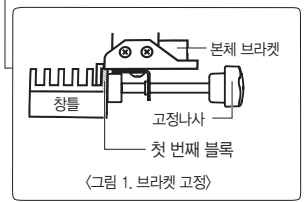

브라켓이 창틀에 어떻게 고정되어야 하는지 보여주는 참고 이미지입니다.
설치 후 흔들림이 없어야 정상입니다.
브라켓 설치 순서 요약
- 브라켓 아래쪽 걸림턱을 창틀 방 안쪽 첫 번째 블록에 끼웁니다.
- 브라켓 연장부를 늘려 상단 걸림턱이 창틀 상단 첫 번째 블록에 맞는지 확인합니다.
- 브라켓을 설치할 창문의 왼쪽 또는 오른쪽 방향으로 밀어 위치를 잡습니다.
- 양측면의 연장 브라켓 고정 버클을 아래로 내려 단단히 고정합니다.
- 절연물을 잘라 브라켓 좌우측에 부착하고 창틀 쪽으로 밀착시킵니다.
- 상단과 하단에 브라켓 지지앵글을 넣고 고정 나사로 체결합니다.
- 마지막으로 브라켓을 앞뒤로 흔들어 확실히 고정되었는지 확인합니다.
제품 설치 방법
브라켓 고정이 끝났다면 이제 본체를 설치합니다.
이 단계에서 가장 중요한 것은 제품 상단의 고정 홈과 브라켓 고정 후크가 정확히 맞물리는지 확인하는 것입니다.
딸각 소리가 나도록 체결되는 느낌이 있어야 하며, 마지막 고정 나사까지 확실히 조여야 안전합니다.
제품 설치 전 브라켓 상단의 제품 고정용 나사를 먼저 풀어주는 단계입니다.
제품 후면 바닥면을 본체 고정 브라켓에 놓고,
제품 바닥 양측면이 브라켓 측면 패킹에 밀착되도록 맞춘 뒤 상단을 밀어 고정 후크가 딸각 소리가 나게 체결합니다.

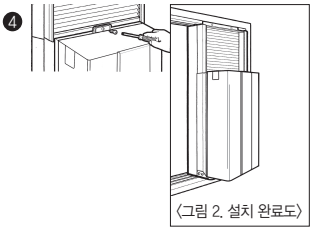

처음 풀어둔 제품 고정 나사를 이용해 제품 상단의 고정 홈과 브라켓 상단을 완전히 고정하는 단계입니다.
고정 나사가 제대로 체결되지 않으면 설치가 잘못된 상태이며, 제품 추락 위험이 있으므로 반드시 확인해야 합니다.

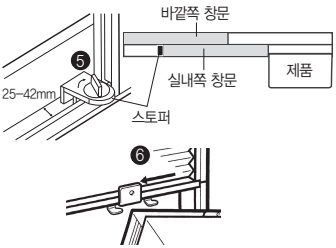

설치 후에는 창문이 열리지 않도록 창문 고정 스토퍼로 반드시 고정해야 합니다.
제품을 분리할 때는 고정 나사를 풀고 후크를 화살표 방향으로 밀어 상단을 분리한 뒤 설치의 역순으로 진행하면 됩니다.
제품 설치 핵심 체크포인트
- 제품 후면 바닥면이 본체 고정 브라켓 위에 정확히 놓여야 합니다.
- 제품 바닥 양측면은 브라켓 측면 패킹에 밀착되어야 합니다.
- 제품 상단의 고정 홈과 브라켓 고정 후크가 정확히 맞물려야 합니다.
- 고정 후에는 풀어두었던 나사로 상단을 완전히 체결해야 합니다.
- 설치가 끝나면 창문 고정 스토퍼로 창문이 열리지 않게 고정해야 합니다.
배수 설치와 FL 표시 대응 방법
창문형에어컨은 사용 중 발생한 응축수를 관리하는 것이 중요합니다.
캐리어 창문형에어컨 RAWC-0061YAWSD는 모델 형태에 따라 수동 배수 또는 자동 배수 방식이 적용됩니다.
특히 표시창에 FL이 뜨면 물이 가득 찼다는 뜻이므로 바로 조치해야 합니다.

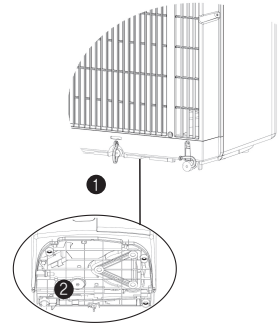

표시창에 FL이 나타나면 안내된 ① 또는 ② 고무마개를 제거해 물을 수동으로 배출해야 합니다.
배출 후에는 다시 모든 고무마개를 닫아야 냉방 성능 저하를 막을 수 있습니다.

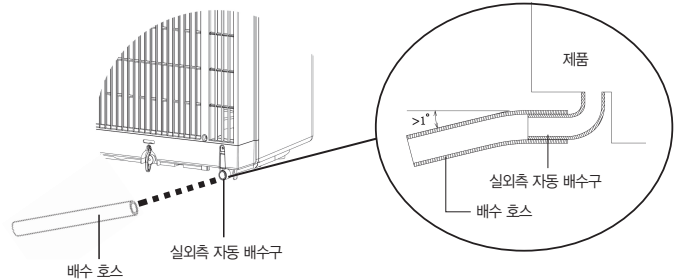

난방 운전 중에는 자동 배수가 이루어져 수동 배수가 필요하지 않습니다.
다만 습도가 높은 날에는 FL 표시가 뜰 수 있으며, 약 15분 정지 후 자동 배수가 작동합니다.
자동 배수가 되지 않으면 ① 또는 ② 고무마개를 열어 수동 배수해야 합니다.
배수호스는 아래쪽으로 1도 이상 경사가 있도록 설치하고, 구김이나 이물질이 없는지 확인해야 합니다.
FL 표시가 뜰 때 알아둘 점
- FL은 만수위 표시입니다.
- 냉방기 모델은 실내측 또는 실외측 배수구 고무마개를 열어 물을 비워야 합니다.
- 배수 후에는 고무마개를 다시 닫아야 더욱 시원한 냉방이 가능합니다.
- 난방 운전 중에는 자동 배수가 기본이지만, 자동 배수가 되지 않으면 수동 배수가 필요합니다.
- 실내측 배수구로 물을 뺄 때는 바닥에 쏟아지지 않도록 물통이나 바스켓을 받쳐야 합니다.
청소와 유지관리 방법
에어컨은 설치만큼 유지관리도 중요합니다. 필터가 막히면 냉방 성능이 떨어지고 소음이나 냄새가 생길 수 있습니다.
조금 귀찮아도 주기적으로 관리해 두면 체감 성능 차이가 확실합니다.
청소 전 반드시 지킬 사항
- 청소나 서비스 전에는 반드시 플러그를 뽑아 전원을 차단해야 합니다.
- 가솔린, 희석제, 화학물질을 청소에 사용하면 안 됩니다.
- 물을 직접 분사해 세척하면 전기적 손상의 원인이 될 수 있습니다.
- 전원 코드가 손상된 경우 제조업체나 대리점에 수리를 요청해야 합니다.
제품 측면의 흡입 그릴을 열고 필터를 앞쪽으로 당겨 분리하는 구조입니다.
흡입 그릴은 안전을 위해 약 7~8도 정도만 열립니다. 필터는 최소 2주에 한 번 청소하는 것이 권장됩니다.
필터와 외관 청소 요령
- 필터는 40°C 정도의 미지근한 물에 담가 중성세제로 씻습니다.
- 세척 후에는 헹군 뒤 완전히 말려서 다시 조립합니다.
- 조립은 분리의 역순으로 진행하면 됩니다.
- 외관은 부드러운 천에 중성세제를 묻혀 닦고, 이후 마른 천으로 마무리합니다.
장기 보관 방법
- 실내측 또는 실외측 배수구 마개를 열고 응축수를 제거합니다.
- 실내측 배수 시에는 바스켓이나 물통을 이용해 물을 받아 비웁니다.
- 송풍 1~2단 또는 셀프클리닝 운전으로 실내 열교환기가 충분히 건조될 때까지 운전합니다.
- 제품을 끄고 플러그를 뽑아 전원선을 정리한 뒤 배수구 마개를 다시 끼웁니다.
- 제품을 브라켓에서 분리하고, 브라켓도 창틀에서 분리합니다.
- 비닐 등으로 포장해 먼지가 없는 서늘한 곳에 보관합니다.
- 리모컨 배터리는 제거해 두는 것이 좋습니다.
문제 발생 시 진단과 조치
사용 중 바로 서비스 접수부터 하기보다 먼저 확인하면 해결되는 경우도 많습니다.
전원, 배수, 창문 개방 여부, 필터 상태, 설치 상태는 가장 먼저 점검해 볼 항목입니다.
자주 발생하는 문제와 해결 방법
| 문제 | 원인 | 처리 방법 |
|---|---|---|
| ON/OFF 버튼을 눌렀으나 작동하지 않을 때 | 전원이 연결되지 않은 경우 | 전원 플러그를 연결한 후 운전합니다. |
| 표시창에 FL 표시 | 응축수 만수위 | 배수마개를 열어 응축수를 제거합니다. |
| 시원하지 않을 때 | 방의 창과 문이 열려 있는 경우 | 창과 문을 확실히 닫습니다. |
| 시원하지 않을 때 | 방 안에 열원이 있는 경우 | 가능하면 열원을 제거합니다. |
| 시원하지 않을 때 | 온도 설정이 너무 높은 경우 | 설정 온도를 낮춰줍니다. |
| 시원하지 않을 때 | 필터가 먼지로 막힌 경우 | 필터를 청소합니다. |
| 시원하지 않을 때 | 흡입구가 커튼 등으로 막힌 경우 | 커튼 등을 묶어 흡입구를 확보합니다. |
| 시원하지 않을 때 | 설치가 제대로 되지 않은 경우 | 제품 설치 상태를 확인하여 올바르게 설치합니다. |
| 소음과 진동 | 설치 상태 불량 가능성 | 브라켓과 제품 고정 상태를 다시 확인합니다. |
| 압축기가 바로 운전하지 않을 때 | 압축기 보호 기능 작동 | 3분 후 제품을 다시 기동합니다. |
정속형 에러코드와 조치
| 에러코드 | 원인 | 해결 방법 |
|---|---|---|
| E1 | 열교환기 센서 불량 | 서비스센터(1588-8866)에 연락합니다. |
| E2 | 실내 온도 센서 불량 | 서비스센터(1588-8866)에 연락합니다. |
| E4 | 실내 온도 센서 불량 | 서비스센터(1588-8866)에 연락합니다. |
| E5 | 워터 모터 불량 | 서비스센터(1588-8866)에 연락합니다. |
| EC 또는 EF | 팬모터 불량 | 서비스센터(1588-8866)에 연락합니다. |
인버터 에러코드와 의미
| 에러코드 | 원인 |
|---|---|
| F1 | 압축기 IPM 에러 |
| F2 | PFC/IPM 에러 |
| F3 | 압축기 기동 불량 |
| F4 | 압축기 운전 범위 초과 에러 |
| F5 | 위치 감지 루프 에러 |
| F6 | PCB 통신 에러 |
| F7 | 실외기 센서 에러 |
| FA | 과전류 방지 작동 |
| FE | EEPROM 에러(실외) |
| E0 | 압축기 토출 센서 에러 |
| E1 | 실내 온도 센서 에러 |
| E2 | 실내 열교환기 센서 에러 |
| E3 | 실내 팬모터 에러 |
| E4 | 실내/실외 통신 에러 |
| E5 | 워터 모터 에러 |
| E6 | 실외 온도 센서 에러 |
| E7 | 실외 팬모터 에러 |
| E8 | 쿨링팬 에러 |
| EE | EEPROM 에러(실내) |
| P1 | 압축기 과열 방지 작동 |
| P2 | DC 저전압 방지 작동 |
| P3 | 과전압 입력 방지 |
| P4 | 과전류 방지 |
| P5 | 저전압 기동 방지 |
| P6 | 실내 열교환기 고압 방지 |
| P7 | 실내 열교환기 결빙 방지 |
| PC | 실외 열교환기 고압 방지 |
| PE | 비정상적인 냉매 순환 방지 |
| PH | 토출 온도 방지 |
| FL | 만수위 표시 |
에러 발생 시 마지막으로 확인할 점
인버터 모델 에러코드가 발생하면 서비스센터에 문의하는 것이 가장 안전합니다. 점검 전에는 반드시 전원 플러그를 콘센트에서 뽑아 전원 연결을 해지한 후 진행해야 합니다. 물 관련 표시인 FL은 사용자가 배수로 대응할 수 있지만, 센서나 팬모터, 통신 관련 코드는 무리하게 자가 분해하지 않는 것이 좋습니다.
캐리어 창문형에어컨 RAWC-0061YAWSD는 설치 규격만 맞으면 비교적 체계적으로 설치할 수 있는 모델입니다.
다만 창문형에어컨 특성상 브라켓 고정, 본체 체결, 배수 관리가 성능과 안전을 좌우합니다.
구매 후 바로 설치할 예정이라면 이 글에서 창문 규격, 부품 구성, 설치 순서, FL 대응 방법, 청소 주기까지 먼저 체크해 두는 것을 권장합니다.
처음 한 번만 정확히 해두면 이후 사용은 훨씬 편해집니다.
