중산기업 주방TV JST-211 등 리모컨 사용 및 외관 구조

중산기업 주방TV 모델 JST-211, JST-212, HKT-411S 등 주요 모델은 동일한 10.1인치 LCD, TV/FM 수신, 홈오토 기능을 갖추고 있습니다.
본 설명서에서는 리모컨 구조 및 설명과 외관 구조을 안내합니다.

• 📦 제품의 종류 : 주방TV
• 📦 적용 모델명 : JST-211, JST-212, HKT-411S, HKT-412S, CKV-1020FS
• 🏪 상호 : (주)중산기업
• 🌐 공식 홈페이지 : 바로 가기

본 설명의 내용은 사용 경험을 바탕으로 설명이 추가되므로, 제품 구매시 포함된 사용설명서와 차이가 있습니다

---

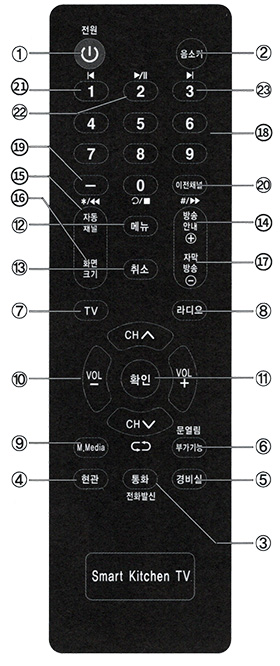

1. 리모컨

1. 전원 버튼 : 대기/동작
2. 음소거 버튼 : 일시적 무음 기능
3. 통화 버튼 : 통화
4. 현관 버튼 : 현관보기 기능, 현관통화
5. 경비 버튼 : 경비실 호출 기능, 경비실 통화
6. 문열림 버튼 : 통화 중 문열림
7. TV 버튼 : TV 모드 전환
8. 라디오 버튼 : 라디오 모드 전환
9. Multimedia 버튼 : 사진앨범, MP3, 동영상, 요리백과 기능
10. 방향키 / CH / VOL 버튼
    • 상·하 – 채널을 변경하는 기능
    • 좌·우 – 음량조절, 설정값 변경, 메뉴 좌우 이동
11. 확인 버튼
    • 채널 정보 표시 기능
    • 메뉴에서 항목 선택 기능
12. 메뉴 버튼
    • 시간, 알람 설정, 알람 동작/해제
    • LCD 화면 조절 기능
    • TV 설정 기능
13. 취소 버튼 : 메뉴, 부가 기능을 취소하는 기능
14. 방송안내 버튼 : 디지털 방송 가이드를 화면에 나타내는 기능
15. 자동채널 버튼 : 방송중인 채널을 자동으로 추가 검색 및 저장하는 기능
16. 화면크기 버튼 : 화면의 크기를 변경하는 기능
17. 자막방송 버튼 : 자막을 설정하는 기능
18. 숫자 버튼 : TV 채널을 선택하는 기능
19. 대쉬(-) / * 버튼 :
    • TV 채널의 주번호와 부번호를 구분하는 기능
    • 전화통화시 부가서비스 기능
20. 이전채널 / # 버튼
    • 이전에 시청하던 채널로 이동하는 기능
    • 전화통화시 부가서비스 기능
21. |◀ 버튼 : 이전 파일 실행 기능
22. ▶/II 버튼 : 파일 실행(재생), 일시 정지 기능
23. ▶| 버튼 : 다음 파일 실행 기능

---

2. 제품 구조

※ 그림은 모델에 따라 다를 수 있습니다.

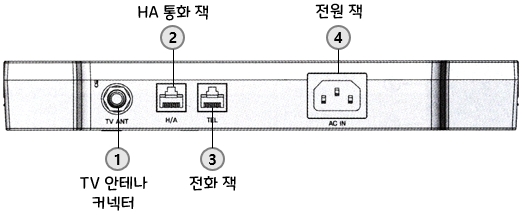

2-1. 후면부

① TV 안테나 커넥터

② HA 통화 잭

홈오토메이션 통화 및 데이터 연결용 8핀 커넥터(RJ-45)
핀 번호에 대한 정보는 다음과 같습니다.

1. 접지(GND)
2. 영상(DVS)
3. 통화회선(LS2)
4. 데이터 통신(DCA-)
5. 데이터 통신(DCA+)
6. 통신회선(LS1)
7. 사용 안함
8. 사용 안함

③ 전화 잭

전화 통화용 8핀 커넥터(RJ-45)
핀 번호에 대한 정보는 다음과 같습니다.

1. 사용 안함
2. 사용 안함
3. 사용 안함
4. 전화 회선
5. 전화 회선
6. 사용 안함
7. 사용 안함
8. 사용 안함

④ 전원 잭

AC 220V/60Hz용 3핀 커넥터
핀 번호에 대한 정보는 다음과 같습니다.

1. NEUTRAL
2. FRAME GND
3. HOT

---

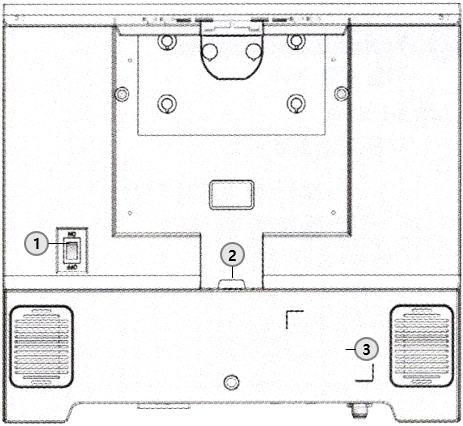

2-2. 하단부

1. 전원 버튼 : 제품 전원 On/Off
2. USB 삽입부 : 사진앨범, MP3, 동영상
3. 제품라벨

---
