에이블루(ABLUE)의 박스탭 제품에 대한 설명서입니다.
모델명 AB520과 AB520K는 동일한 제품이며, 본 설명서는 AB500, AB520(k), AB521, AB501 모델 모두 해당합니다.
제품 구성은 어떻게 되며 모델별 차이점, 각 부의 명칭 및 사용 방법을 확인할 수 있습니다.
- 📦 제품명 : 박스탭(boxtap)
- 📦 모델명 : AB500, AB520(k), AB521, AB501
- 🏪 상호 : 주식회사 에이블루
- 🌐 제조사 공식 홈페이지 : 바로가기
본 제품은 공식 사용 설명서를 온라인에서 제공하고 있지 않습니다.
본 설명의 내용은 사용 경험을 바탕으로 설명이 추가되므로, 제품 구매시 포함된 사용설명서와 차이가 있을 수 있습니다.
1. 제품 구성
에이블르(ABLUE)의 박스탭(boxtap) 제품은 박스탭, 후면커버, 설명서, 아이콘 스티커가 포함되어 있습니다.

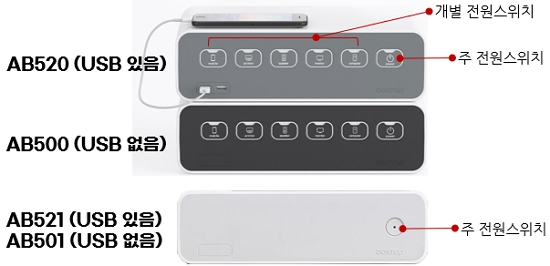

2. 박스탭 모델별 차이점
박스탭은 전면에 개별스위치와 USB 포트 여부에 따라 모델명에 차이가 있습니다.
에이블루 박스탭(boxtap) 5구 디자인 멀티탭 전선 정리함은 4가지 종류로 구성되어 있습니다.
- 모델명은 AB520, AB500, AB521, AB501입니다.
- 모델명에서 마지막 숫자가 0인 것인 5구 개별 스위치가 전면에 장착되어 있으며,
- 모델명에서 마지막 숫자가 1인 것은 개별 스위치가 없고 주 전원 스위치만 있는 모델입니다.
- 모델명에서 가운데 숫자가 2인 것은 전면에 USB 포트 2개가 있는 모델이고, 0인 것은 USB가 없는 모델입니다.

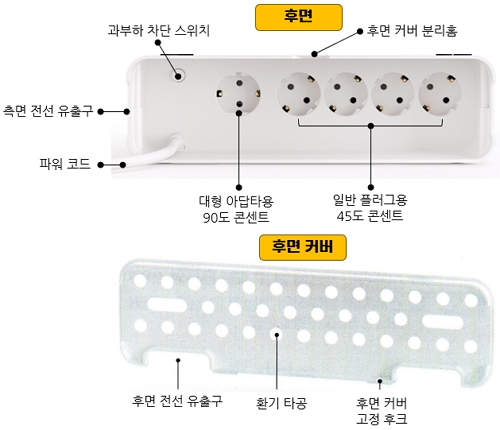

3. 후면부 명칭
박스탭(boxtap) 후면은 후면 커버가 함께 있으며, 커버를 분리해 콘센트를 꽂을 수 있습니다.
후면부에는 과부하 차단 스위치, 대형 아답타용 90도 콘센트, 일반 플러그용 45도 콘센트, 전선 유출구 등이 있습니다.
후면의 대형 아답타용 90도 콘센트에 사용 가능한 아답타 크기는 가로 60mm 세로 80mm 미만입니다.
4. 사용 방법

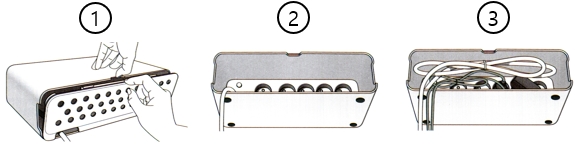

① 후면 커버 분리 홈을 위로 살짝 들어 올려 후면 커버를 분리합니다.
② 박스탭의 후면이 위로 향하게 세운 후 플러그를 하나씩 단단하게 꽂아줍니다.
③ 전선을 말아서 정리한 후 각 전자제품과의 거리만큼 전선을 밖으로 꺼냅니다.

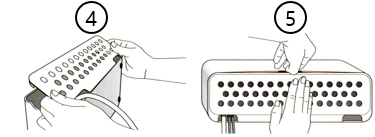

④ 전선 유출구로 선들을 정렬시킨 후 커버의 고정후크를 하단부터 밀착시켜 닫습니다.
⑤ 후면 커버 분리 홈을 위로 살짝 들어올린 후 후면 커버를 밀어서 닫습니다.

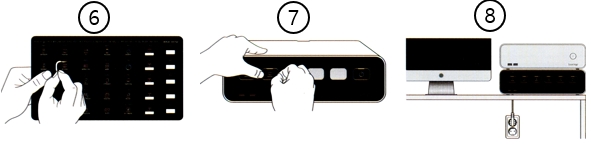

⑥ 박스탭가 연결된 제품 모양의 아이콘 스티커를 하나씩 떼어냅니다.
⑦ 뒷면의 콘센트에 연결된 제품과 일치하는 스티커를 부착합니다. 일치하는 스티커가 없으면 메모 스티커에 이름을 써서 부착합니다. (AB520 / AB500 모델에 해당함)
⑧ 책상 등 적당한 곳에 위치 시킨 후 파워코드를 벽 콘센트에 꽂아 사용합니다.
5. 주의 (설치장소 및 환경)
사고예방을 위해 사용전에 반드시 읽어주십시오.
- 직사광선이 닿는 곳이나 실외에 설치하지 마십시오.
- 통풍이 안되는 협소한 장소나 화기 옆에 설치하지 마십시오.
- 목욕탕, 조리대, 가습기, 밥솥 주위나 물이 튀는 장소에 설치하지 마십시오.
- 박스탭 상단에 모니터나 기타 물품을 올려놓으실 때에는 후면 커버를 완벽히 닫아주시고, 무게는 10kg 이하로 올려주세요.
6. 주의 (사용 방법)
사고예방을 위해 사용전에 반드시 읽어주십시오.
- 사용전류합계 16A 이하로 사용하십시오.
- 제품의 개별 콘센트에는 2000W이하로 사용하십시오.
- 전체 합계 사용량은 2800W이하로 사용하십시오.
- 누전차단기가 부착된 곳에 사용하십시오.
- 제품을 임의로 분해하거나 수리/개조하지 마십시오.
- 플러그 콘센트구멍에 완전히 밀착시켜 사용하십시오.
- 에어콘, 냉장고, 세탁기, 전기밥솥, 전자레인지, 전열기 등 과부하 위험 제품은 벽면콘센트 혹은 스위치 없는 멀티콘센트를 사용하십시오.
- 뒷면의 RESET 스위치는 과부하차단 스위치입니다. 과부하로 인해 전원이 차단된 경우에만 사용하십시오.
7. 제품의 규격
- 규격 : 300 x 88 x 170 (mm)
- 케이블 길이 : 2.3m
- 정격전압, 소비전력, 에너지소비효율등급 :
- 정격전압(250V 60Hz, 16A) / 각 구별 소비전력(2000W이내), 전체 소비전력(2800W이내)
- USB 입력 : 220V AC (50/60Hz) 1.5A
- USB 출력 : 5V DC | MAX 3.1A
