아이넥스 뮤즈 더블 원터치 기둥 선반 600U 식기건조대는 주방 공간을 효율적으로 활용할 수 있는 실용적인 수납 제품입니다.
기둥 구조와 원터치락 클램프 방식으로 누구나 손쉽게 설치할 수 있으며, 흔들림 없이 안정적인 사용이 가능합니다.
본 안내서는 구성품, 제품 크기, 설치 시 주의사항, 조립 및 설치 방법까지 설치 과정에서 반드시 알아두어야 할 핵심 내용을 담고 있습니다.
본 설명의 내용은 사용 경험을 바탕으로 설명이 추가되므로, 제품 구매시 포함된 사용설명서와 차이가 있습니다.
※ 본 안내서의 내용은 조립/설치 설명서와 함께 설치과정에서 반드시 알아두어야 할 사항입니다.
※ 무시하고 임의 설치할 경우 제품뿐만 아니라 사용자와 물품에 피해가 발생할 수 있습니다.
1. 제품 구성품
아이넥스 뮤즈 더블 원터치 기둥 선반 600U 식기건조대의 구성품을 알아봅니다.

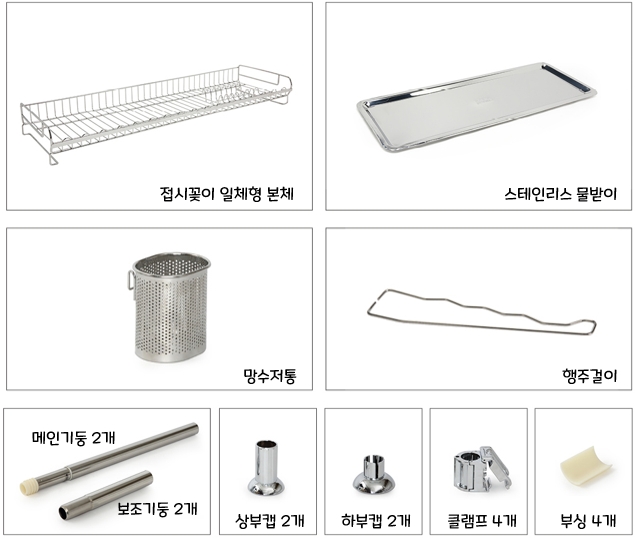

- 60cm 접시꽂이 일체형 싱크 선반 1개
- 물받이 1개
- 수저통 1개
- 행주걸이 1개
- 메인 기둥 2개
- 보조 기둥 2개
- 상부캡 2개
- 하우캡 2개
- 클램프 4개
- 부싱 4개
상기와 같이 풀세트 구성으로 추가 구성품 구입 없이 사용이 가능합니다.
2. 제품 크기
아이넥스 뮤즈 더블 원터치 기둥 선반 600U 식기건조대의 크기는 다음 그림과 같습니다.
- 식기 건조대 : 싱크 선반 가로 60cm, 기둥 폭 68cm, 기둥 높이 42~78cm
- 수저통 : 가로 7cm, 세로 8.5cm, 높이 9.5cm
- 행주걸이 : 길이 31cm, 기둥쪽 높이 5.5cm
3. 설치시 주의 사항
3-1. 부품의 방향 및 위치 확인

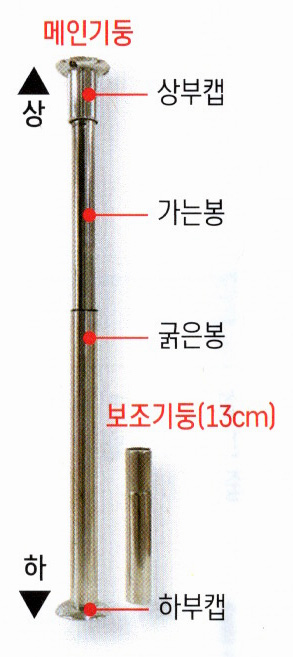

- 상부캡은 메인기둥의 가는봉 상단, 하부캡은 메인기둥의 굵은봉 하단에 끼워 주십시오.
상부캡은 가는봉(상단) 검정 플라스틱의 나사선을 따라 반시계방향으로 돌려 끼우며, 하부캡은 굵은봉(하단)에 눌러 끼웁니다. - 메인기둥은 반드시 굵은봉이 아래에 위치하도록 설치하여 주십시오.
메인기둥은 굵은봉과 가는봉이 결합된 형태이며 기둥설치시 굵은봉이 아래에 위치하여야 합니다. 위아래가 뒤집힌 형태로 설치시 외부충격에 기둥이 이탈할 수 있습니다. - 기둥은 반드시 선반의 좌우 측면에 위치하여야 합니다.
기둥을 선반 후면에 두고 강제로 결착할 경우 하중이 선반 앞쪽에 집중되어 무너질 수 있습니다. - 고정 클램프는 상하 위치를 확인하여 선반과 결착하여 주십시오.
(부품 표면 상하 표시 확인)
고정클램프를 뒤집힌 형태로 선반에 결착할 경우 덮개가 닫히지 않거나 쉽게 풀리게 됩니다.
※ 메인기둥은 잠금상태로 배송될 수 있습니다.
가는봉을 반시계방향으로 돌리면 잠금이 해제 되며, 이후 가는봉을 뽑아 상부캡을 장착하거나 길이를 조절할 수 있습니다.
※ 메인기둥 및 상부캡의 잠금/해제, 고정클램프의 상하 방향은 각 부품 표면에 스티커 또는 각인으로 확인할 수 있습니다.
3-2. 고정/결착 상태 확인
- 한쪽으로 기울지 않도록 기둥과 선반의 수직/수평을 맞춰 주십시오.
기둥이 기울거나 기둥 간격이 선반 너비를 초과할 경우 좌우 장력으로 인해 결착이 제대로 되지 않습니다. - 기둥을 단단히 고정하여 흔들리지 않도록 하여 주십시오.
메인기둥의 높이를 조절 후 단단히 고정하여 주십시오.
이후 상부캡을 “풀림”방향(시계 방향)으로 돌려 상부장에 완전히 밀착시켜 주십시오.
기둥을 잡고 앞뒤로 흔들어 보면 밀착 상태를 확인 할 수 있습니다.
설치환경 확인
- 상부장 하판이 얇은 판재로 되어 있거나 벽쪽의 걸림 형태 구조물에만 의존하는 경우 기둥을 고정하기 위해 밀착하는 과정에서 들릴 수 있습니다.
- 기둥 설치 위치가 부득이 싱크볼 내에 있는 경우 금속판이 휠 수 있습니다.
- 상부장 하단에 조명이나 플라스틱 구조물이 있는 경우 이를 피해 기둥을 설치해 주십시오.
파손에 위험이 있습니다. - 주방 벽쪽 턱에 경사가 있거나 상판이 고정되지 않은 경우 기둥이 수직상태를 유지할 수 없어 기울거나 부품이 파손될 수 있습니다.
3-3. 상황에 따라 필요한 부품
- 부싱
메인기둥의 가는봉에 고정클램프를 결착할 때만 필요합니다.(고정클램프 안쪽에 각 2개씩 끼워 주십시오).
부싱은 메인기둥의 굵은봉과 가는봉의 굵기 차이로 인해 필요한 부품입니다.
굵은봉에 고정클램프 결착시 부싱을 삽입하면 닫히지 않거나 고정 레버가 파손될 수 있습니다. - 보조기둥
설치 높이가 63cm이하면 보조기둥은 필요 없습니다.
메인기둥 만으로 42~63cm까지 길이를 조절할 수 있으며 설치위치의 높이가 63cm를 초과하는 경우 동봉된 보조기둥(13cm)을 메인기둥의 굵은봉 하단에 연장한 후 보조기둥 하단에 하부캡을 끼워 기둥을 조립/설치합니다(이 경우 최대 78cm까지 설치할 수 있습니다).
사용중 관리
결착부품(메인기둥, 고정클램프, 상부캡)은 물품을 수납할 때 마다 하중이 전달되는 장치입니다.
수시로 점검 (잠금 상태 확인)하여 주시기 바랍니다.
특히, 평소보다 무게가 상당한 물품을 수납하거나 충격이 가해진 경우는 점검하여 주시기 바랍니다.
3-4. 고정 클램프(원터치락) 사용 방법

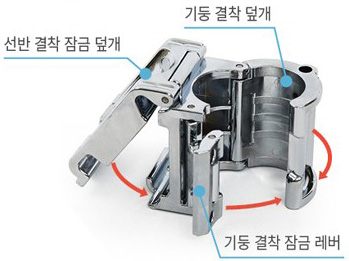

- 고정클램프(원터치락)는 식기건조대의 기둥과 선반 및 악세사리를 연결하는 부품으로 2~3회의 레버 조작 과정만으로 누구나 쉽게 설치할 수 있게 만들어졌습니다.
- 선반이 끼워진 고정 클램프를 원하는 기둥 위치에 끼워줍니다.
- 클램프 잠금레버를 좌우 덮개에 걸친 후 밀어줍니다.
- 선반과 기둥이 제대로 연결되어 있는지 잠금 상태를 확인 합니다.
4. 조립 및 설치 방법
설치시 주의사항
설치시 손가락이 끼이거나 다칠 수 있으니, 반드시 장갑을 끼고 조립하여 주시기 바랍니다.
한쪽으로 기울지 않도록 기둥과 선반의 수직/수평을 맞춰 주십시오.
기둥이 제대로 고정되지 않으면 넘어져 신체에 손상을 입히거나 다른 물품을 파손시킬 우려가 있으니 설치할 때 주의하시기 바랍니다.

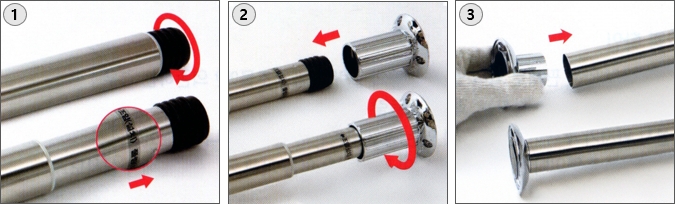

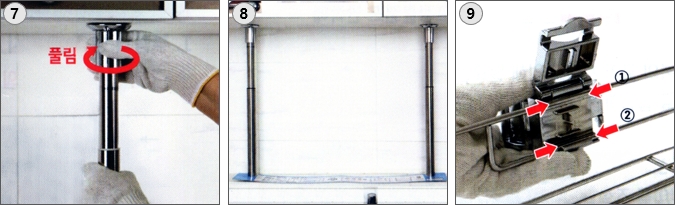

- ① 메인기둥의 가는봉을 반시계 방향(풀림)으로 돌린(기둥의 잠금 상태 해제) 후 빼내어 올립니다.
- ② 메인기둥에 상부캡을 반시계방향(조임)으로 돌려 고정시킵니다.
- ③ 메인기둥의 굵은봉 하단에 하부캡을 끼웁니다.
설치할 위치의 높이가 65cm를 초과하는 경우 메인기둥 아래에 보조기둥을 끼운 후 보조기둥 하단에 하부캡을 끼웁니다.

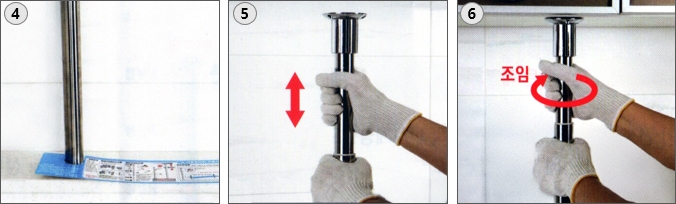

- ④ 기둥 조립을 끝낸 후 설치하려는 위치에 거리표시대를 놓고, 홈에 조립한 기둥의 하부캡을 끼워 줍니다.
- ⑤ 기둥의 굵은봉과 가는봉을 잡고 설치할 위치의 높이에 맞게 길이를 조절합니다. (기둥수직확인]
- ⑥ 메인기둥에 가는봉을 시계방향(조임)으로 돌려 고정시킵니다.
- ⑦ 기둥을 튼튼히 설치하기 위하여 상부캡을 시계방향(풀림)으로 돌리면 단단히 고정 됩니다.
- ⑧ 반대편 기둥도 순서4~7 방법으로 설치합니다. 거리표시대로 양쪽 기둥의 수평을 확인 합니다.
❗설치 후 기둥이 흔들리지 않는지 확인 합니다. 제대로 고정하지 않을 때에는 제품이 무너질 수 있습니다.
- ⑨ 설치하려는 선반의 양옆 부분에 클램프의 상, 하 부분을 확인 후 덮개를 올려 클램프 안쪽 홈 ① ②번 와이어를 그림과 같이 선반을 맞춰 끼워 줍니다.
- ⑩ 선반을 끼운 후 클램프의 덮개를 위에서 아래로 내려 “딸깍”소리가 나도록 닫습니다. (선반 양쪽에 같은 방법으로 클
- 램프를끼워줍니다.)
- ⑪ 클램프를 조립한 선반을 기둥사이에 기울여 넣습니다.

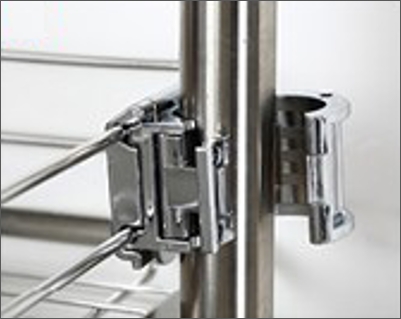

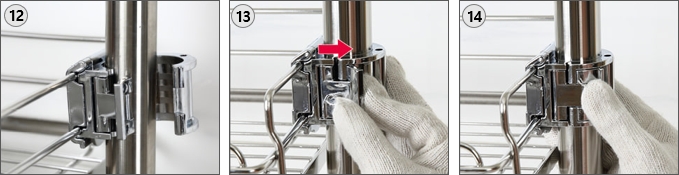

- ⑫ 기울여 넣은 선반의 수평을 맞추고, 양쪽 클램프가 기둥에 사진처럼 끼워졌는지 확인합니다.

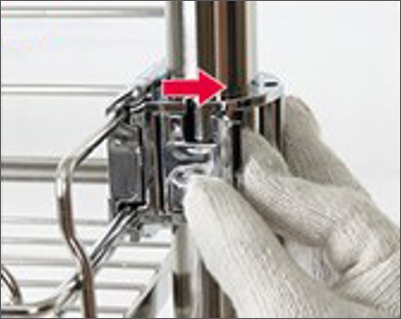

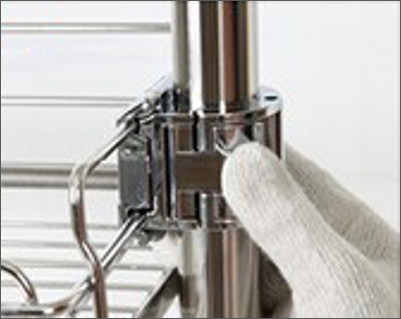

- ⑬ 기둥에 끼워진 클램프를 고정시키기 위해 클램프 잠금레버를 좌우 덮개에 걸친 후 밀어 줍니다.
- ⑭ 잠금상태를 확인합니다.
(잠금레버를 열어 선반 위치를 위아래로 조절 할 수 있습니다.)
반대쪽 클램프도 제대로 조립되었는지 확인 합니다. - ⑮ 순서 ⑨~⑭를 반복하여 나머지 선반도 조립합니다.
4-1. 보조기둥 추가시
설치하려는 높이에 맞게 보조기둥을 연결해 줍니다. 보조기둥 연결시 78cm까지 설치 가능합니다.
4-2. 부싱 사용시 설치방법
- 부싱은 메인기둥을 구성하는 굵은봉과 가는봉의 굵기 차이로 인해 필요한 부품입니다.
- 가는봉(상부)에 선반을 설치할 때에만 클램프에 끼워 사용해야 합니다.
- 굵은봉에 끼워 사용하시면 클램프가 고장나거나 깨질 수 있으니 주의하시기 바랍니다.
- 클램프 안쪽에 있는 홈에 2개를 삽입하여 사용하시면 됩니다.
