설치 전 확인할 구성품과 준비 사항
아이나비 QXD8000 설치는 전방 카메라 위치를 먼저 정하고, 전원을 연결한 뒤 후방 카메라를 연결하는 순서로 진행하면 혼선이 적습니다.
설치 전에는 차량의 시동과 전원을 끄고, 카메라를 붙일 유리면이 충분히 깨끗하고 건조한지 확인하세요.
- 전방 카메라 본체와 거치대
- 후방 카메라와 후방 카메라 연결 케이블
- 상시 전원 케이블 또는 별매 시가잭 전원 케이블
- 본체에 삽입된 microSD 메모리 카드
- 유리 접착면을 닦을 마른 천
- 상시 전원 연결 시 차량 퓨즈 확인용 테스터
메모리 카드는 출고 시 본체에 들어 있을 수 있지만, 전원을 넣기 전에 삽입 상태를 한 번 확인하는 편이 좋습니다.
메모리 카드를 분리하거나 다시 넣어야 한다면 반드시 본체 전원을 끈 상태에서 작업하세요.
상시 전원 케이블은 기본 구성품이지만, 시가잭 전원 케이블은 별매품입니다.
주차 녹화를 사용할 계획이라면 상시 전원 방식을, 주행 중 녹화 위주로 간단히 사용하려면 시가잭 방식을 선택할 수 있습니다.
전방 카메라(본체) 설치하기
전방 카메라(본체) 설치 위치
전방 카메라는 운전자의 시야를 가리지 않으면서 차량 앞 유리의 중앙을 촬영할 수 있는 위치에 설치합니다.
렌즈가 앞 유리 정중앙에 오도록 맞추는 것이 기본입니다.
룸미러 뒤쪽이나 그 주변 상단 영역을 기준으로 위치를 잡되, 차량의 각종 센서·카메라·유리 부착 장비를 가리지 않는지 함께 살펴보세요.
거치형 내비게이션을 함께 쓰는 차량이라면 블랙박스와 내비게이션 사이를 가능한 한 떨어뜨려 두는 편이 좋습니다.
GPS 수신이 원활하지 않을 때는 두 기기의 거리를 20cm 이상으로 조정합니다.
내비게이션, 도어락 수신부, 샤크 안테나 등 차량 내 무선 장비의 배선과도 간격을 두세요.
블랙박스 설치 위치에 따라 거치형 내비게이션의 GPS 수신이 영향을 받을 수 있습니다.
설치 후 GPS 수신이 불안정하다면 블랙박스 또는 내비게이션 위치를 옮겨 간격부터 다시 확인합니다.
거치대 부착과 전방 촬영 각도
거치대는 위치를 확정한 뒤 부착하세요.
양면테이프 접착력은 강하기 때문에 한 번 붙인 뒤에는 위치를 수정하기 어렵습니다.

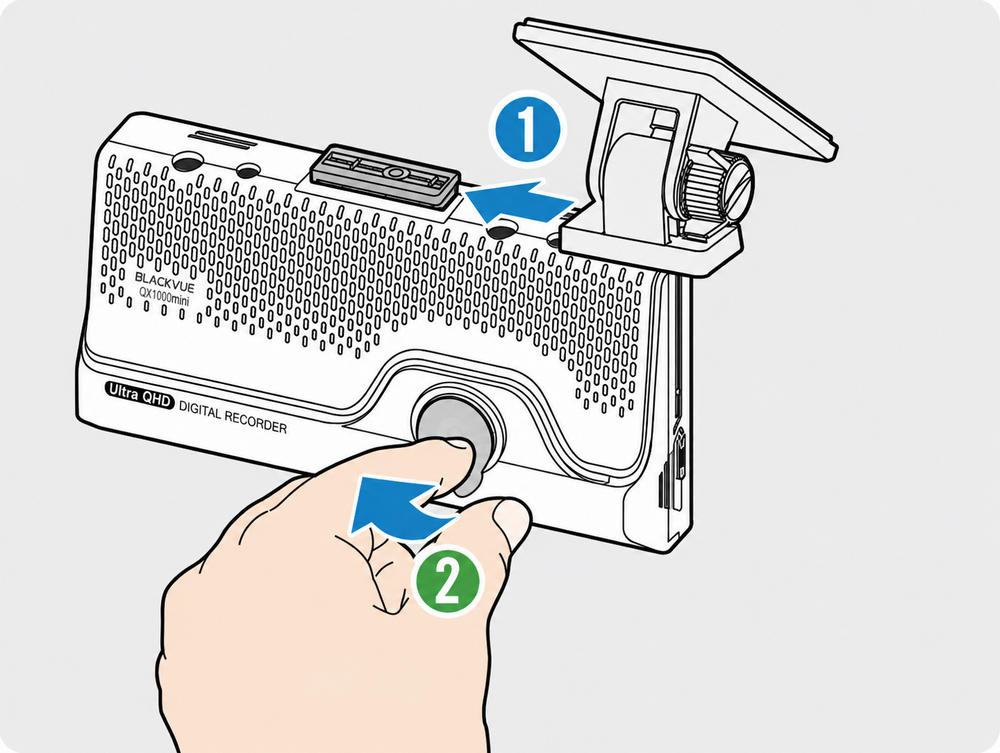

- 거치대를 본체 연결부에 정렬한 다음, ‘딱’ 소리가 날 때까지 밀어 넣어 고정하고(➊) 렌즈에 지문이 묻지 않도록 주의하면서 렌즈 보호 필름을 제거합니다.(➋).
- 앞 유리의 접착 위치를 마른 천으로 깨끗이 닦습니다.
- 거치대 양면테이프 보호 필름을 제거하고 정한 위치에 부착합니다.
- 본체를 잠시 분리한 상태에서 접착부를 충분히 눌러 단단히 고정합니다.
- 본체를 다시 거치대에 끝까지 밀어 결합하고, 상하 각도를 임시로 맞춥니다.
이 단계에서는 거치대 나사를 완전히 조이지 마세요.
전원을 연결해 LCD 라이브 뷰로 실제 화면을 확인한 뒤 마지막에 고정하는 순서가 정확합니다.

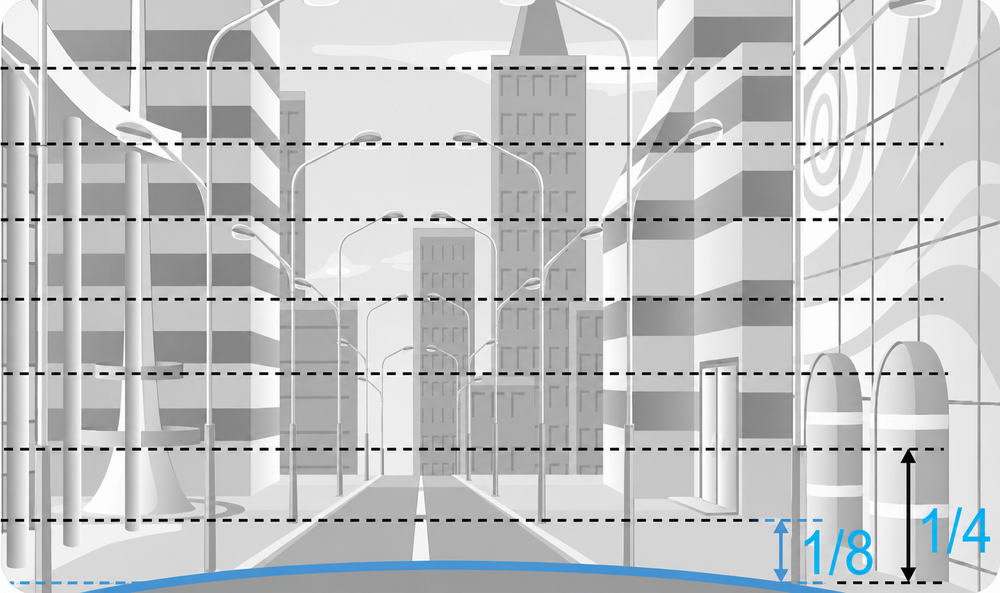

전방 영상은 차량 보닛이 LCD 화면의 아래쪽에서 약 1/8~1/4 정도를 차지하도록 맞춥니다.
보닛이 너무 적게 보이면 카메라가 지나치게 위를 향했을 수 있고,
너무 많이 보이면 도로와 전방 상황이 좁게 담길 수 있습니다.
화면을 확인한 뒤 거치대 나사를 끝까지 조여 고정하세요.
상시 전원 케이블 연결 시 주의사항
상시 전원을 연결하면 시동을 끈 뒤에도 블랙박스가 주차 모드로 동작할 수 있습니다.
다만 차량 퓨즈 박스의 전원 구분과 배선 방향을 잘못 연결하면 제품 또는 차량에 문제가 생길 수 있으므로, 배선 작업에 익숙하지 않다면 공식 대리점·장착점 또는 지정 판매점에 의뢰하는 것이 안전합니다.
상시 전원 케이블은 일반적으로 BATTERY, ACC, GND 세 가닥으로 구성됩니다.
차량마다 퓨즈 박스 위치와 퓨즈 구성, 배선 규격이 다르므로 차종별 퓨즈 위치는 차량 설명서를 우선 확인해야 합니다.
상시 전원 배선 순서
- 차량의 시동과 전원이 꺼진 상태에서 퓨즈 박스 위치를 확인합니다.
- 테스터로 시동을 꺼도 전원이 공급되는 상시 전원 단자와 ACC ON 상태에서 전원이 공급되는 ACC 단자를 찾습니다.
- 상시 전원 퓨즈에는 BATTERY 선을, ACC 퓨즈에는 ACC 선을 연결합니다.
- 퓨즈 패널의 입력·출력 접점을 확인하고, 배선이 연결된 다리가 출력측에 결합되도록 퓨즈를 원래 위치에 장착합니다.
- GND 선은 퓨즈 박스 주변 또는 운전석 문 안쪽 등에 있는 차체 금속 볼트에 연결합니다.
- 케이블 커넥터를 본체의 DC-IN 전원 입력 단자에 끝까지 연결합니다.
주의: 퓨즈 연결 방향이 잘못되면 제품·차량 손상이나 화재 위험이 생길 수 있습니다. 케이블을 절단하거나 임의로 개조하지 말고, 정품 상시 전원 케이블을 사용하세요. 차량 내 다른 무선 장비의 케이블과도 분리해 배선합니다.
주차 녹화와 배터리 방전 관리
상시 전원 연결 시 주차 모드를 사용할 수 있지만, 주차 시간이 길거나 차량 배터리 상태가 좋지 않으면 방전될 수 있습니다.
특히 겨울철 또는 배터리 교체 시기가 지난 차량은 저전압 종료 기능과 녹화 종료 전압을 확인해야 합니다.
12V 차량은 녹화 종료 전압을 약 12.2V 이상으로 설정해 사용하는 방법이 안내됩니다.
차량 전원이 꺼진 상태에서도 장시간 녹화를 계속하면 시동이 어려워질 수 있으므로, 장기 주차 전에는 배터리 상태와 주차 녹화 설정을 함께 점검하세요.
시가잭 전원 케이블 연결 방법
시가잭 전원 방식은 퓨즈 배선 작업 없이 설치할 수 있어 비교적 간단합니다.
다만 주차 모드는 상시 전원 연결이 필요한 기능이므로, 시가잭 방식만으로는 시동을 끈 뒤 지속 녹화를 기대하기 어렵습니다.
- 시가잭 전원 케이블의 커넥터를 본체 DC-IN 전원 입력 단자에 끝까지 연결합니다.
- 시가잭 플러그를 차량 전원 소켓에 연결합니다.
- ACC ON 또는 시동 상태에서 본체 전원이 켜지고 음성 안내 및 LED 표시가 나오는지 확인합니다.
- LCD 화면에서 전방 촬영 각도를 확인한 뒤 거치대 나사를 완전히 조입니다.
시가잭 전원 케이블도 정품 사용이 권장됩니다. 타사 케이블을 사용하거나 케이블을 절단·개조하면 전압 차이로 제품이나 차량에 문제가 생길 수 있습니다.
후방 카메라 설치
후방카메라 위치와 부착 방향

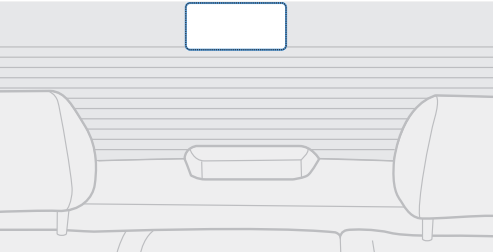

후방 카메라는 차량 뒷유리에서 열선을 피하고 후방 전체가 담기는 위치를 선택합니다.
뒷좌석 커튼이 있는 차량이라면 커튼의 작동과 조작을 방해하지 않는지도 확인하세요.
접착부는 한 번 붙이면 수정하기 어려우므로, 케이블 길이와 배선 경로까지 먼저 가늠한 뒤 부착합니다.
- 뒷유리의 부착 위치를 마른 천으로 닦아 먼지와 습기를 제거합니다.
- 후방 카메라 렌즈와 접착부의 보호 필름을 제거합니다.
- THINKWARE 로고가 뒷유리 방향을 향하도록 카메라를 부착합니다.

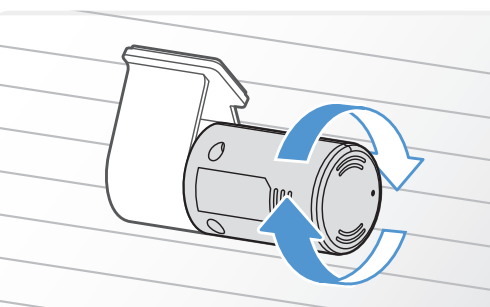

- 접착면을 충분히 눌러 고정한 뒤, 카메라의 상하 각도를 조절합니다.
카메라 방향을 반대로 붙이면 후방 영상이 위아래로 뒤집혀 녹화될 수 있습니다.
후방 카메라는 열선 위를 피하고, 헤드레스트나 실내 구조물로 시야가 과도하게 가려지지 않는 위치를 고릅니다.
부착 전에는 뒷유리의 열선 위치와 후석 커튼의 움직임을 반드시 확인하세요.
후방 카메라 케이블 연결
후방 카메라 케이블은 본체와 후방 카메라를 연결하는 선입니다. 작업은 제품 전원이 꺼진 상태에서 진행합니다.
- 후방 카메라 연결 케이블 한쪽을 전방 카메라 본체 상단의 V-IN 입력 단자에 연결합니다.

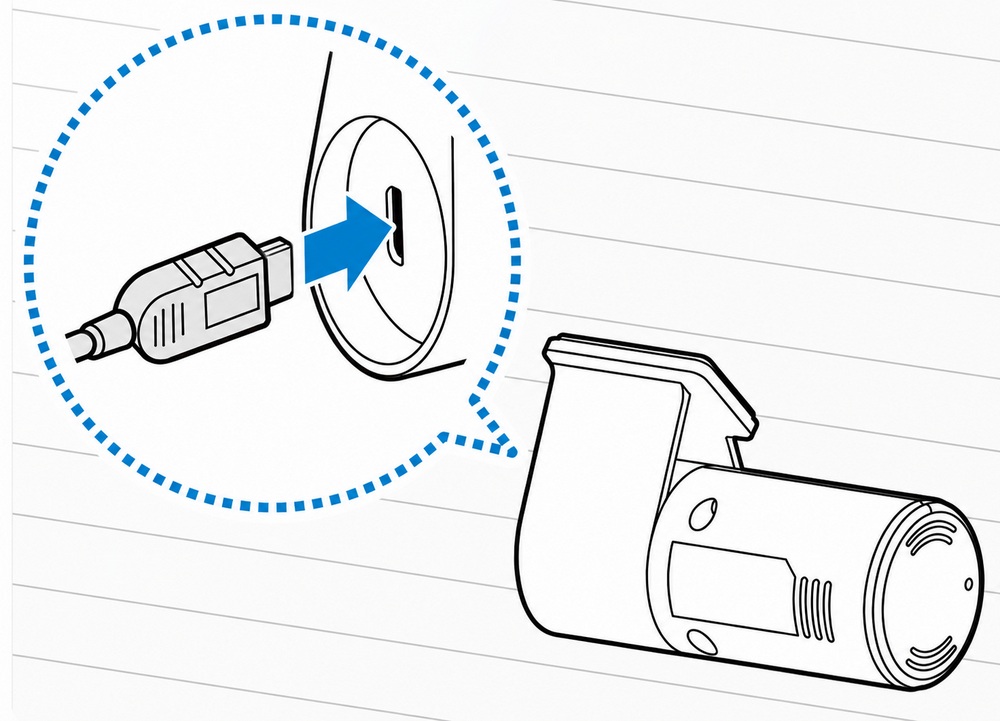

- 반대쪽 커넥터를 후방 카메라의 연결 단자에 연결합니다.
- 케이블은 운전자의 시야를 가리거나 운전에 방해되지 않도록 정리합니다.
- 전원을 켠 뒤 LCD 화면에서 후방 영상이 정상적으로 표시되는지 확인하고, 필요하면 후방 카메라의 상하 각도를 다시 맞춥니다.
배선은 문틈이나 트림에 무리하게 눌리지 않도록 정리하고, 움직이는 부품이나 커튼 작동부와 간섭하지 않게 배치하세요.
전방 본체의 V-IN 단자와 후방 카메라 단자 모두 커넥터가 끝까지 결합됐는지 확인합니다.
연결이 느슨하면 후방 영상이 표시되지 않거나 주행 중 진동으로 연결이 끊길 수 있습니다.
설치 후 전원·전후방 영상 확인
설치가 끝나면 차량 전원을 켜거나 시동을 걸어 본체가 부팅되는지 확인합니다.
전원이 켜지면 음성 안내와 함께 LED 상태 표시등이 켜지고, 라이브 뷰 화면에서 전방과 후방 영상을 확인할 수 있습니다.
| 점검 항목 | 확인 내용 |
|---|---|
| 전원 | ACC ON 또는 시동 후 본체가 켜지고 음성 안내·LED가 정상 동작하는지 확인 |
| 전방 영상 | 렌즈 보호 필름이 제거됐는지, 보닛이 화면의 약 1/8~1/4을 차지하는지 확인 |
| 후방 영상 | 영상이 표시되는지, 위아래가 뒤집히지 않았는지, 후방 시야가 충분한지 확인 |
| 케이블 | DC-IN·V-IN 커넥터가 끝까지 체결됐는지, 배선이 시야와 운전을 방해하지 않는지 확인 |
| 녹화 상태 | 부팅 완료 후 라이브 뷰에서 녹화 상태 표시가 정상인지 확인 |
제품은 부팅 중이거나 메뉴를 조작하는 동안에는 영상이 저장되지 않을 수 있습니다.
따라서 전원을 켠 직후에는 부팅 완료를 기다린 뒤 운행을 시작하세요.
운전 중에는 화면 조작을 하지 말고, 촬영 각도나 메뉴 설정은 안전한 곳에 정차한 뒤 진행합니다.
라이브 뷰에서 전방과 후방 영상이 모두 정상적으로 표시되는지 먼저 확인합니다.
화면이 흐리다면 렌즈 보호 필름이 남아 있는지, 렌즈에 지문이나 오염이 묻지 않았는지, 카메라가 흔들리지 않도록 고정됐는지 점검하세요.
설치 직후 알아둘 사용 주의사항
아이나비 QXD8000은 사고 정황과 주행 영상 확인을 위한 보조 장치입니다.
모든 상황의 영상이 항상 저장되는 것은 아니며, 미세한 충격은 감지되지 않거나 강한 충격으로 차량 배터리 전압에 오차가 생긴 경우 영상이 정상적으로 기록되지 않을 수 있습니다.
- 운전 중에는 블랙박스를 조작하지 않습니다.
- 전원 플러그는 본체 커넥터에 끝까지 밀어 넣어 주행 중 분리되지 않게 합니다.
- 메모리 카드는 작동 중 분리하지 않고, 중요한 영상은 별도 저장 장치에 정기적으로 백업합니다.
- USB-C 단자는 충전용이 아니라 데이터 확인용입니다. 데이터 케이블을 연결하면 녹화가 중단될 수 있습니다.
- 장기간 차량을 사용하지 않거나 여름철 고온 환경에 장시간 주차할 때는 전원 케이블 분리와 차량 실내 온도 관리에 유의합니다.
전방·후방 영상, 전원 연결, 촬영 각도까지 모두 점검했다면 기본 설치는 완료입니다.
이후에는 실제 주행 전 짧은 구간에서 녹화 상태를 한 번 더 확인하면 설치 오류를 줄일 수 있습니다.
