아이나비 M500 설치 전 준비 사항
아이나비 M500 설치는 먼저 거치형인지 매립형인지 결정한 뒤, 필요한 부품을 준비하는 순서로 진행하면 됩니다.

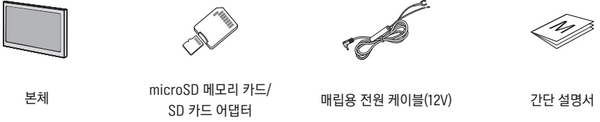

기본 구성품에는 본체, microSD 메모리 카드와 SD 카드 어댑터, 매립용 전원 케이블, 간단 설명서가 포함됩니다.

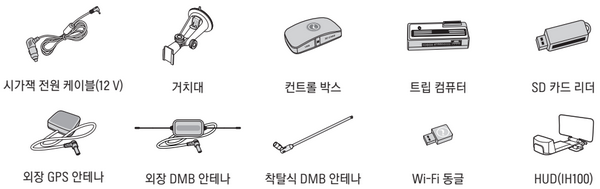

거치형으로 사용할 때는 거치대, 착탈식 DMB 안테나, 시가잭 전원 케이블이 필요합니다.
매립형은 차종에 맞는 마감재와 함께 외장 GPS 안테나, 외장 DMB 안테나, 매립용 전원 케이블을 준비해야 하며, 필요에 따라 컨트롤 박스, 오디오 케이블, 후방 카메라, Wi-Fi 동글을 추가합니다.
- 거치형: 거치대, 착탈식 DMB 안테나, 시가잭 전원 케이블
- 매립형: 매립 마감재, 외장 GPS 안테나, 외장 DMB 안테나, 매립용 전원 케이블
- 선택 연결: 컨트롤 박스, 오디오 케이블, 후방 카메라, Wi-Fi 동글
거치형과 매립형 설치 차이
거치형은 대시보드나 앞유리 아래쪽에 거치대를 고정하고 시가잭 전원 케이블을 연결하는 방식입니다.
설치와 분리가 비교적 간단하고, 본체에 내장된 GPS를 사용할 수 있습니다.
다만 금속 코팅 차광 필름이나 차량 구조 때문에 GPS 수신이 약하면 외장 GPS 안테나가 필요할 수 있습니다.
매립형은 차량 대시보드 내부에 본체를 고정하는 방식입니다.
화면이 깔끔하게 정리되지만 차종별 마감재와 배선 작업이 필요합니다.
매립 시에는 외장 GPS 안테나와 외장 DMB 안테나를 연결해야 하며, 제품 스피커가 차량 내부를 향해 소리가 작게 들릴 수 있으므로 차량 오디오 시스템과 연결할 수 있습니다.
| 구분 | 거치형 | 매립형 |
|---|---|---|
| 고정 방식 | 거치대와 흡착판 | 차종별 매립 마감재 |
| 전원 | 시가잭 전원 케이블 | 매립용 전원 케이블 |
| GPS | 내장 GPS 사용 가능 | 외장 GPS 안테나 연결 필요 |
| DMB | 착탈식 DMB 안테나 | 외장 DMB 안테나 |
| 추가 작업 | 배선 정리 중심 | 마감재와 차량 배선 작업 필요 |
M500 후면 커넥터 위치 확인
케이블을 연결하기 전에는 제품 뒷면의 커넥터 이름을 먼저 확인하세요.

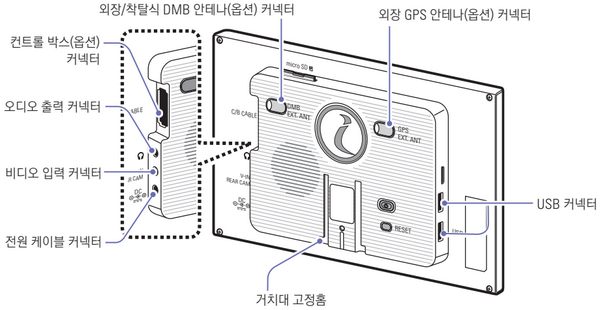

M500 후면에는 외장 또는 착탈식 DMB 안테나 커넥터, 외장 GPS 안테나 커넥터, 컨트롤 박스 커넥터, 오디오 출력 커넥터, 비디오 입력 커넥터, 전원 케이블 커넥터가 배치되어 있습니다.
USB 커넥터와 리셋 버튼도 후면 또는 측면 연결부 주변에서 확인할 수 있습니다.
커넥터마다 용도가 다르므로 모양이 비슷하다는 이유로 무리하게 꽂지 말고, 플라스틱 덮개가 있는 안테나 연결부는 덮개를 제거한 뒤 케이블을 연결하세요.
연결 전 차량 전원을 끈 상태에서 작업하면 오작동과 단락 위험을 줄일 수 있습니다.
거치대와 흡착판 설치
거치형 설치는 거치대를 본체에 먼저 결합한 뒤 차량에 고정하는 순서로 진행합니다.

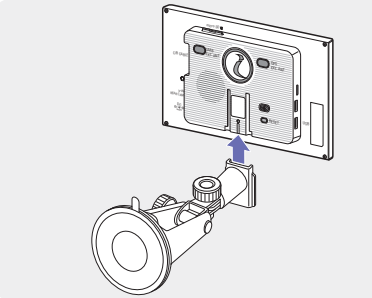

- 거치대 끝부분을 M500 뒷면의 거치대 고정홈에 맞춥니다.
- 거치대를 고정홈 안쪽으로 끝까지 밀어 넣습니다.
- 차량의 유리나 평평한 대시보드 표면을 깨끗하게 닦습니다.

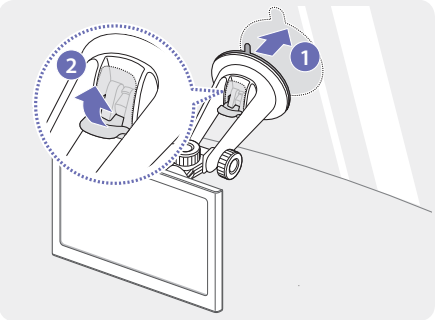

- 흡착판을 설치 위치에 밀착한 뒤 레버를 밀어 고정합니다.

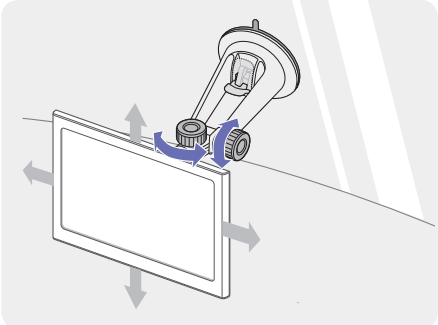

- 가로축과 세로축 고정 나사를 왼쪽으로 풀어 화면 각도를 조정합니다.
- 운전자의 시야를 가리지 않는 위치에서 고정 나사를 오른쪽으로 돌려 단단히 조입니다.
흡착판은 이물질이 남아 있거나 표면이 고르지 않은 곳에서는 제대로 고정되지 않을 수 있습니다.
주행 전에 본체가 흔들리지 않는지 확인하고, 케이블이 핸들·페달·기어 조작부에 닿지 않도록 정리하세요.
시가잭·매립용 전원 케이블 연결
거치형은 시가잭 전원 케이블을, 매립형은 매립용 전원 케이블을 사용합니다.
두 방식 모두 M500 후면의 전원 커넥터에 케이블을 끝까지 밀어 넣는 것이 중요합니다.

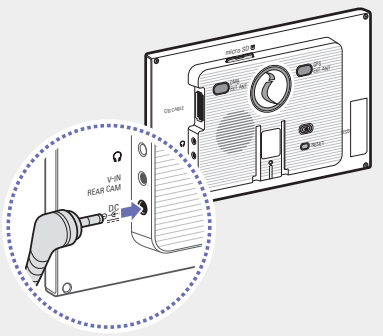

- 전원 케이블 플러그를 M500의 전원 커넥터에 연결합니다.

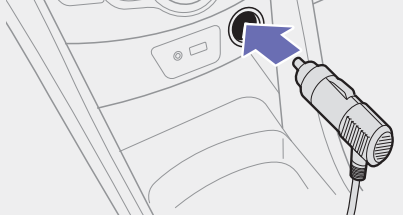

- 거치형은 케이블 반대편을 차량의 시가잭 전원 소켓에 연결합니다.
- 매립형은 차량의 전원 배선에 연결하되 차종별 배선 방식에 맞춰 작업합니다.
- 차량 전원을 켜거나 시동을 건 뒤 M500이 자동으로 켜지는지 확인합니다.
- 화면이 켜지지 않으면 제품과 차량 양쪽의 연결 상태, 시동 및 배터리 상태를 점검합니다.
정품 전원 케이블을 사용하고, 플러그가 완전히 결합됐는지 다시 확인하세요.
손상된 케이블이나 사양이 맞지 않는 전원 공급 장치를 사용하면 제품 고장이나 화재 위험이 생길 수 있습니다>
외장 GPS 안테나 연결
매립형으로 설치할 때는 외장 GPS 안테나를 연결해야 합니다.
거치형이라도 앞유리에 금속 코팅 차광 필름이 있거나 하늘이 잘 보이지 않는 위치에 본체를 설치했다면 외장 GPS 안테나를 추가하는 것이 좋습니다.
- M500 후면의 외장 GPS 안테나 커넥터를 확인합니다.
- 커넥터를 덮고 있는 플라스틱 덮개를 제거합니다.
- GPS 안테나 케이블을 커넥터에 연결합니다.
- 안테나는 전파 수신이 좋은 위치에 고정합니다.
- 남는 케이블은 대시보드 안쪽이나 가장자리로 정리해 운전에 방해되지 않게 합니다.
GPS 안테나 위에 물건을 올려두거나 강한 전자파를 발생시키는 장치를 가까이 설치하지 마세요.
처음 사용하는 경우나 3일 이상 사용하지 않은 경우에는 GPS 수신에 시간이 걸릴 수 있으므로, 하늘이 잘 보이는 안전한 장소에서 수신 상태를 확인한 뒤 주행하는 것이 좋습니다.
외장·착탈식 DMB 안테나 연결
매립형은 외장 DMB 안테나를, 거치형은 착탈식 DMB 안테나를 사용합니다.

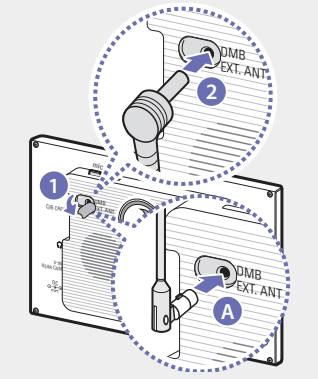

- M500 후면의 외장·착탈식 DMB 안테나 커넥터를 확인합니다.
- 커넥터의 플라스틱 덮개를 제거합니다.
- 매립형은 외장 DMB 안테나 케이블을, 거치형은 착탈식 DMB 안테나를 연결합니다.
- 외장 안테나는 전파 수신이 좋은 위치에 고정합니다.
- 남는 케이블은 주행에 방해되지 않도록 정리합니다.
착탈식 DMB 안테나를 사용하는 거치형이라도 금속 코팅 차광 필름이 있거나 하늘이 잘 보이지 않는 곳에 설치하면 수신이 약해질 수 있습니다.
이 경우 설치 위치를 바꾸거나 외장 DMB 안테나를 사용하는 방식으로 점검하세요.
컨트롤 박스와 오디오 케이블 연결
매립형에서는 컨트롤 박스를 연결하면 본체를 꺼내지 않고 USB 포트, 메모리 카드 슬롯, 리셋 버튼을 사용할 수 있습니다.

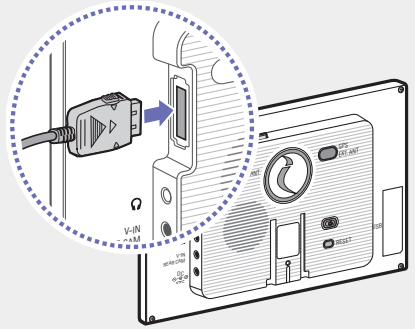

컨트롤 박스 케이블을 M500 후면의 컨트롤 박스 커넥터에 연결한 뒤 손이 닿기 쉬운 위치에 고정하세요.
컨트롤 박스를 연결하면 본체의 메모리 카드 슬롯과 USB 커넥터 대신 컨트롤 박스의 연결부를 사용해야 합니다.

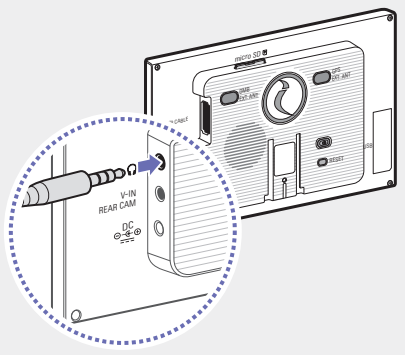

매립 후 제품 스피커 소리가 작게 들리면 오디오 출력 커넥터에 3.5mm 오디오 케이블을 연결해 차량 오디오 시스템이나 외장 스피커로 음성을 출력할 수 있습니다.
차량 오디오의 AUX 입력 방식과 설정은 차량 오디오 사용 설명서를 확인하세요.
후방 카메라 연결

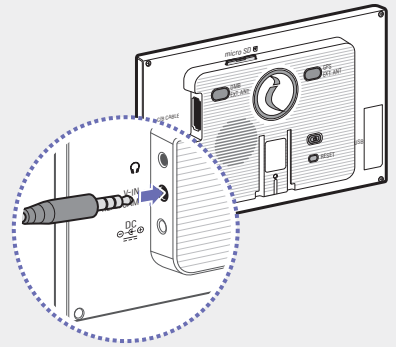

후방 카메라는 M500 후면의 비디오 입력 커넥터인 V-IN에 연결합니다.
후방 카메라 영상 케이블을 V-IN에 연결한 뒤, 카메라 전원과 접지 배선은 후방 카메라 제품의 설치 안내에 맞춰 작업해야 합니다.
후방 카메라 배선은 차량 후방까지 배선해야 하므로 차종에 따라 작업 난도가 달라집니다.
접지 배선이 올바르게 구성되지 않으면 제품이 파손될 수 있으므로, 배선 경험이 없다면 아이나비 공식 대리점이나 장착점 등 전문 설치처에 작업을 의뢰하는 것이 안전합니다.
연결 후에는 후진 상태에서 영상이 정상적으로 표시되는지, 화면 방향과 주차 가이드라인이 차량에 맞는지 확인하세요
Wi-Fi 동글 연결
Wi-Fi 기능이나 TLink 교통 정보 서비스를 사용하려면 Wi-Fi 동글을 M500의 USB 포트에 연결해야 합니다.
동글을 USB 포트에 꽂은 뒤 알림창이나 환경설정에서 Wi-Fi를 켜고 연결할 무선 네트워크를 선택하세요.
컨트롤 박스를 연결한 경우에는 본체 USB 포트가 아닌 컨트롤 박스의 USB 연결부를 사용해야 합니다.
본 제품은 블루투스 동글을 이용한 네트워크 테더링 방식이 아니라 Wi-Fi 동글 연결을 기준으로 안내되어 있으므로, 연결 장치의 종류를 확인하세요.
설치 후 전원과 기능 점검
모든 배선을 연결한 뒤에는 차량 전원을 켜고 M500의 부팅 상태를 확인하세요.
전원이 켜지면 주의사항 화면이 표시되고, 확인을 누르면 홈 화면으로 이동합니다.
- 화면이 정상적으로 켜지고 터치가 작동하는지 확인합니다.
- GPS 상태가 정상으로 바뀌는지 하늘이 잘 보이는 장소에서 확인합니다.
- DMB 채널 검색과 방송 수신 상태를 확인합니다.
- 차량 오디오에서 내비게이션 음성이 출력되는지 확인합니다.
- 후진 시 후방 영상이 표시되는지 확인합니다.
- Wi-Fi 동글 연결 후 무선 네트워크가 작동하는지 확인합니다.
- 모든 케이블이 흔들리거나 운전에 방해되지 않는지 살펴봅니다.
화면이 멈추거나 터치가 반응하지 않으면
거치형은 본체 뒷면의 리셋 버튼을,
매립형은 연결된 컨트롤 박스의 리셋 버튼을 눌러 다시 시작할 수 있습니다.
아이나비 M500 설치 시 안전 주의사항
설치 위치는 운전자의 시야를 가리지 않고 화면을 확인하거나 조작하기 쉬운 곳으로 정해야 합니다. 제품을 운전 중 조작하거나 DMB·동영상을 시청하지 말고, 음량도 차량 외부 소리를 들을 수 있는 수준으로 설정하세요.
전원 케이블은 제품 커넥터에 끝까지 결합해야 하며, 배선에 무리한 힘을 주거나 꺾이지 않게 정리해야 합니다. GPS와 DMB 안테나 위에는 물건을 올려두지 말고, 블랙박스 등 전자파 영향을 줄 수 있는 장치와는 충분한 거리를 확보하세요.
매립 작업과 후방 카메라 배선은 차종에 따라 연결 방법이 달라질 수 있습니다. 차량의 대시보드 분해나 전원·접지 배선에 익숙하지 않다면 전문 장착점에 설치를 맡기는 편이 제품 손상과 차량 전기 문제를 예방하는 데 안전합니다.
아이나비 M500 설치 순서 요약

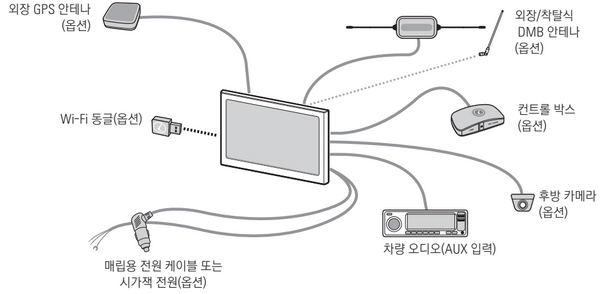

아이나비 M500 설치 방법은 설치 방식에 따라 필요한 부품만 달라지고, 기본적인 연결 순서는 다음과 같습니다.
- 거치형 또는 매립형 설치 방식을 결정합니다.
- M500 후면 커넥터의 위치와 명칭을 확인합니다.
- 거치형은 거치대와 흡착판을 고정하고, 매립형은 마감재와 본체 위치를 준비합니다.
- 전원 케이블을 연결합니다.
- 필요한 경우 GPS·DMB 안테나를 연결합니다.
- 오디오, 후방 카메라, 컨트롤 박스, Wi-Fi 동글을 연결합니다.
- 케이블을 정리하고 차량 전원을 켭니다.
- GPS·DMB·오디오·후방 영상·Wi-Fi 작동 상태를 차례로 점검합니다.
핵심은 커넥터를 정확히 구분하고 정품 전원 케이블을 사용하며, 화면 시야와 GPS 수신을 함께 고려하는 것입니다.
특히 매립형과 후방 카메라 설치는 차량별 차이가 크므로 실제 배선 작업은 차종에 맞춰 진행해야 합니다.
