숀리 엑스 바이크 XP-652-G1 모델은 튼튼한 강철 프레임과 더블 트랜스미션 방식을 적용한 실내 자전거로, 안정적인 운동 환경을 제공합니다. 여기 가이드는 제품 구성품과 조립 과정을 설명합니다.
- 📦 제품명 : 접이식 새상품 숀리 엑스바이크 실내자전거 헬스자전거
- 📦 모델명 : XP-652-G1
- 🏪 상호 : (주)이화에스엠피
- 🌐 공식 홈페이지 : 바로 가기
- 📄 공식 사용 설명서 : 바로 확인 하기
본 설명의 내용은 사용 경험을 바탕으로 설명이 추가되므로, 제품 구매시 포함된 사용설명서와 차이가 있습니다
1. 제품 사양
- 구동방식 : 더블 트랜스미션 방식(Doube Transmission)
- 재질 : 견고하고 튼튼한 강철프레임
- 중량 : 19.5Kg
- 강도 조절 : 8단계 단계별 강약조절
- 높이 조절 : 7단계 안장 높이 조절
- 설치 면적 : 높이: 1120, 넓이 : 460, 길이 : 950mm
- 계기판 : 1LCD창, 스캔, 운동시간, 운동속도, 운동거리, 소모칼로리, 총거리표시
2. 제품 구성품
✋”→“(화살표) 표시 부분에는 조립시 필요한 부품이 부착되어 있습니다.

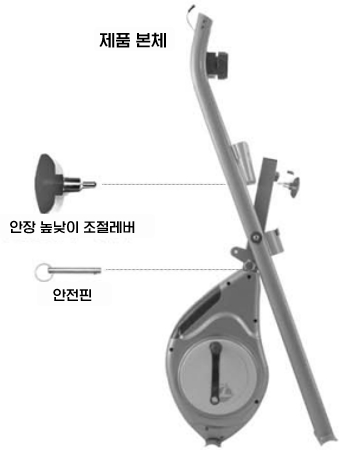

- 제품 본체 : 안전핀과 안장 높낮이 조절 레버가 부착되어 있습니다.

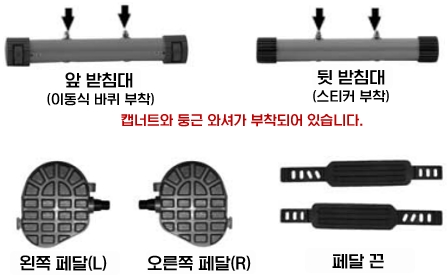

- 앞 받침대 : 이동식 바퀴, 캡너트와 둥근 와셔가 부착되어 있습니다.
- 뒷 받침대 : 스티커가 부착되어 있으며, 캡너트와 둥근 와셔도 부착되어 있습니다.
- 왼쪽/오른쪽 페달과 페달 끈이 포함되어 있습니다.

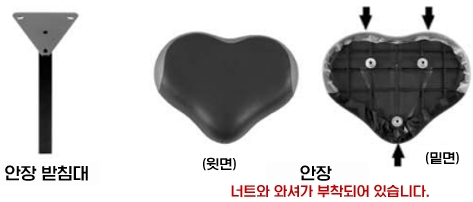

- 안장 : 너트와 와셔가 부착되어 있는지 확인합니다.
- 안장 받침대
- 등받이 받침대 : 볼트, 너트, 와셔, 스프링와셔가 부착되어 있습니다.
- 좌식 손잡이 : 볼트와 둥근와셔, 너트가 부착되어 있습니다.
- 손잡이&계기판 : 뒷쪽에 볼트와 스프링와셔가 부착되어 있습니다.
- 등받이 : 제품에 이상은 없는지 확인하세요.

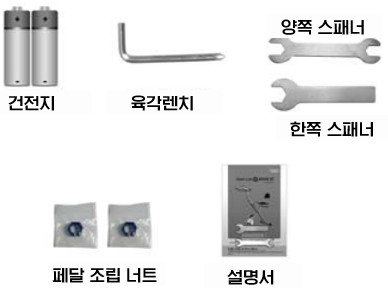

- 건전지
- 육각렌치
- 양쪽 스패너 : 15mm와 13mm 스패너
- 한쪽 스패너 : 19mm 스패너
- 페달 조립 너트 : 페달 비닐팩에 포함되어 있습니다.
- 설명서 : 봉지안에 육각렌치와 스패너가 포함되어 있습니다.

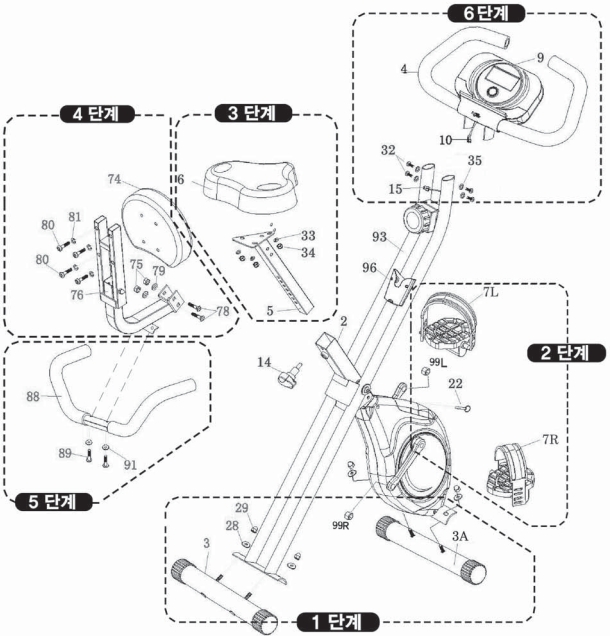

3. 전체 조립도 및 각 부분 조립도
부품 및 수량표
| 부품번호 | 부품명 | 수량 |
| 2 | 엑스바이크 메인 프레임 | 1개 |
| 3 | 뒷받침대 | 1개 |
| 3A | 앞받침대(이동바퀴부착) | 1개 |
| 4 | 손잡이 | 1개 |
| 5 | 안장지지대 | 1개 |
| 6 | 안장 | 1개 |
| 7 | 왼쪽(L). 오른쪽(R) 페달 | 1개 |
| 9 | 모니터 | 1개 |
| 14 | 안장 높낮이 조절 레버 | 1개 |
| 22 | 안전핀 | 1개 |
| 28 | 앞, 뒷받침대 조립 둥근 와셔 | 4개 |
| 29 | 앞, 뒷받침대 조립 캡너트 | 4개 |
| 32 | 손잡이 조립 볼트 | 4개 |
| 33 | 안장 조립 와셔 | 3개 |
| 34 | 안장 조립 너트 | 3개 |
| 35 | 모니터/손잡이 조립 스프링 와셔 | 4개 |
| 74 | 등받이 | 1개 |
| 75 | 등받이 기둥 조립 너트 | 2개 |
| 76 | 등받이 기둥 | 1개 |
| 78 | 등받이 기둥 조립 볼트 | 2개 |
| 79 | 등받이 기둥 조립 와셔 | 2개 |
| 80 | 등받이 조립 볼트 | 4개 |
| 81 | 등받이 조립 스프링 와셔 | 4개 |
| 88 | 좌식 손잡이 | 1개 |
| 89 | 좌식 손잡이 조립 볼트 | 2개 |
| 91 | 좌식 손잡이 조립 와서 | 2개 |
| 93 | 본체 전면 기둥 | 1개 |
| 96 | 리모컨 홀더 | 1개 |
| 99R | 오른쪽 페달 조립 너트 | 1개 |
| 99L | 왼쪽 페달 조립 너트 | 1개 |
1단계. 앞/뒷 받침대 조립
1단계 조립은 앞받침대와 뒷받침대를 조립하는 부분입니다.

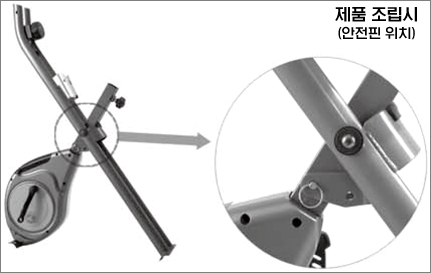

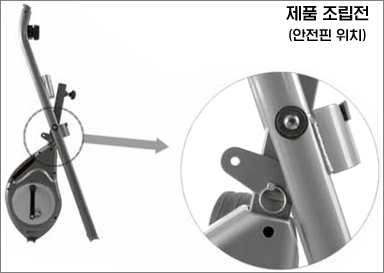

1) 안전핀 위치 변경
- 초기에는 안전핀이 위와 같이 접은 쪽에 끼워져 있습니다.
- 조립시에는 안전핀을 빼내어 위와같이 사용모드로 옮겨주세요.
2) 앞/뒷 받침대 사용 부품 확인
- 캡너트와 와셔는 앞,뒷받침대에 부착되어 있으니 조립 시 분리시킨 후 조립하시기 바랍니다.
3) 앞/뒷 받침대 조립하기
- 앞받침대에는 이동바퀴, 뒷받침대에는 스티커가 부착되어 있으니 조립시 앞받침대와 뒷 받침대를 정확하게 구분하시고 조립하시기 바랍니다.

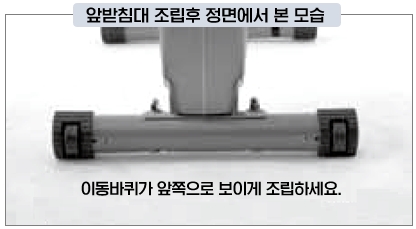

- 앞받침대는 이동 바퀴가 앞쪽으로 보이게 조립합니다.

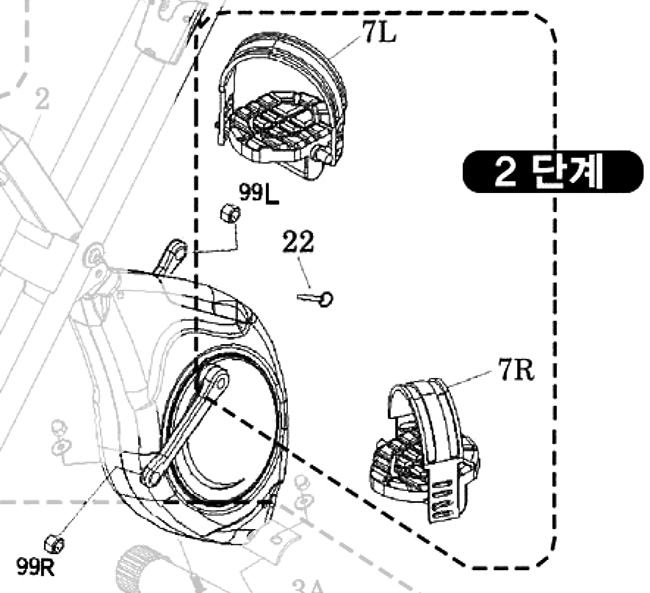

2단계. 페달 조립
2단계 페달 조립은 다음 설명서를 참고하기 바랍니다.

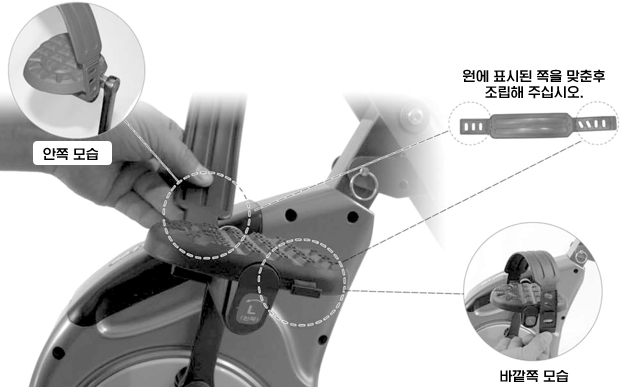

페달끈 조립
왼쪽과 오른쪽의 페달끈을 조립하는 방법입니다.

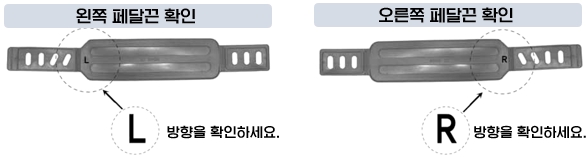

페달을 조립하신 후 페달끈 조립 시 왼쪽(L)과 오른쪽(R) 페달끈의 표시 위치를 확인하신 후 끼워 주시기 바랍니다.
- 왼쪽과 오른쪽 모두 홈이 3개 있는 쪽이 안쪽으로 향하게 한후 조립하십시오.
- 사용자의 발 크기에 맞게 페달끈의 높이를 조절하여 끼워준 후 사용하시기 바랍니다.

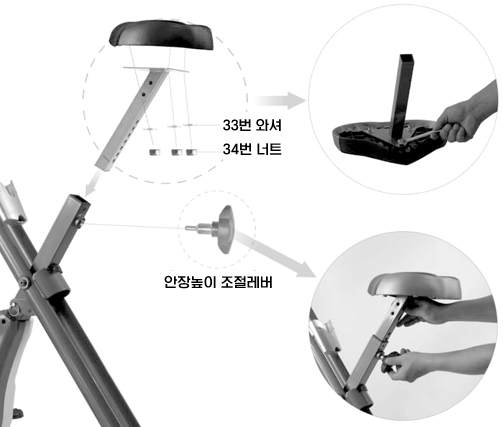

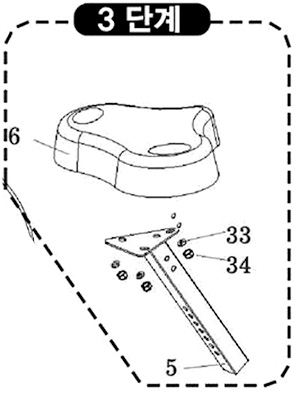

3단계. 안장 조립
3단계 조립은 안장과 안장기둥을 조립한 후 본체에 연결하는 부분입니다.

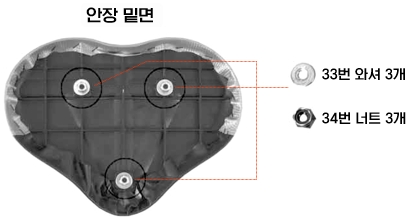

볼트와 와셔는 안장 뒷쪽에 부착되어 있으니 조립 시 분리시킨후 조립하시기 바랍니다.
안장과 안장 기둥을 먼저 조립한 후 본체에 끼우신 후 안장 높이 조절 레버를 이용하여 고정하여 주시기 바랍니다.

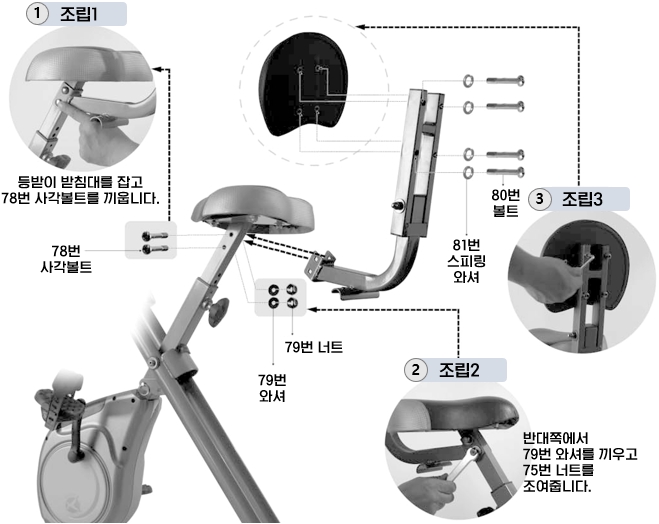

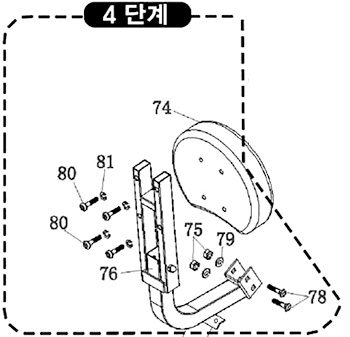

4단계. 등받이 조립
4단계 조립은 등받이 기둥을 끼우고 등받이를 조립하는 부분입니다.

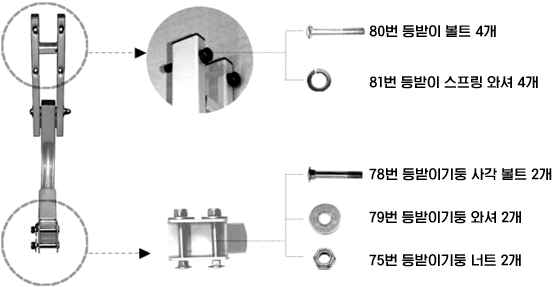

볼트, 너트, 와셔는 등받이 기둥에 부착되어 있으니 조립시 분리시킨 후 조립하시기 바랍니다.
조립순서는 ①조립1 → ②조립2 → ③조립3 순서로 조립을 하시기 바랍니다.

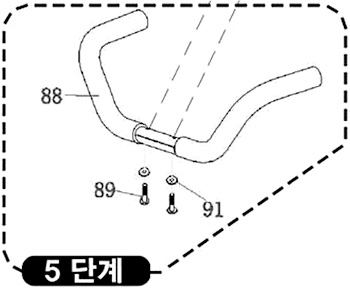

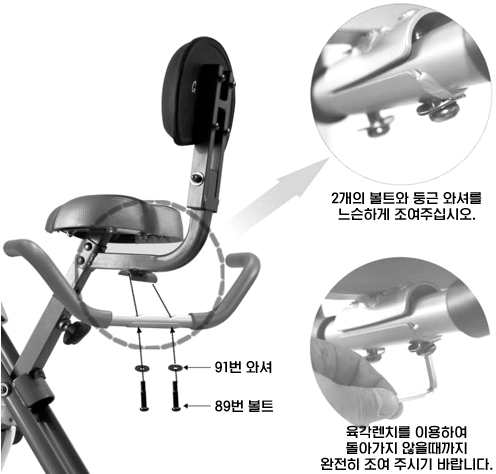

5단계. 좌식 손잡이 기둥 조립
좌식 손잡이를 조립하는 부분입니다.

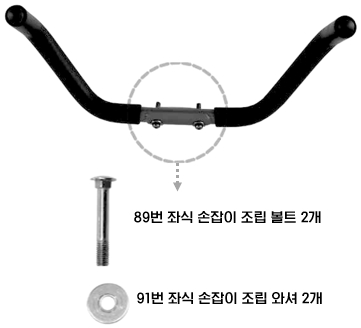

제품 조립시 볼트와 둥근 와셔, 스프링 와셔는 좌식 손잡이 중앙부분에 부착되어 있습니다.
※주의사항
조립 시 한쪽을 단단하게 조인 후 조립하시면 다른쪽의 홈이 맞지 않는 경우가 발생하오니,
꼭 느슨하게 2개의 볼트를 조여주신후에 육각렌지를 사용하여 단단하게 다시한번 조여주시면 쉽게 조립할 수 있습니다.

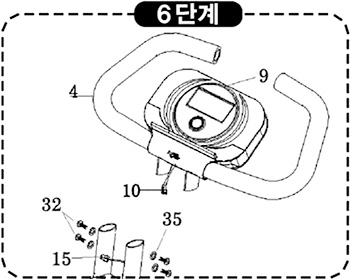

6단계. 모니터 손잡이 조립
본체와 모니터손잡이를 조립하는 부분입니다.
제품 조립시 볼트와 와셔는 모니터손잡이 뒷쪽에 부착되어 있습니다.

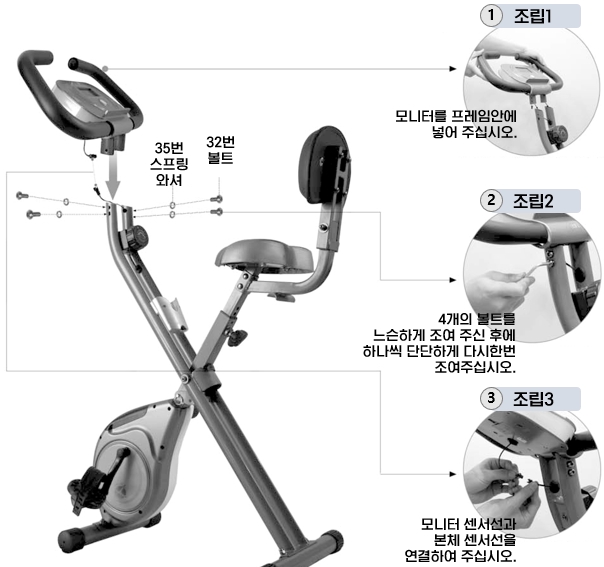

조립순서는 ①조립1 → ②조립2 → ③조립3 순서로 조립을 하시기 바랍니다.
※주의사항
[②조립2] 조립 시 한쪽을 단단하게 조인 후 조립하시면 다른쪽의 홈이 맞지 않는 경우가 발생하오니, 꼭 손가락을
사용하여 느슨하게 4개의 볼트를 조여주신 후에 하나씩 단단하게 다신한번 조여주시면 쉽게 조립할 수 있습니다.
