(주)솔리티(SOLITY)의 디지털 도어록 제품 중에서 TANK P2000 계열의 도어록 사용 설명서 입니다.
본 설명서는 모델명 P2000, P2000-K, P2000-B, P2000-BK 모델에 해당합니다. 각 부의 명칭을 비롯해 비밀번호/스마트키/지문 등록 방법과 삭제 방법, 건전지 방전시 비상 전원공급으로 여는 방법 등을 확인할 수 있습니다.
- 📦 제품명 : 비열쇠식 도어록
- 📦 기자재 명칭 : RFID용 무선기기(13.56MHz 주파수 대역)
- 📦 모델명 : P2000
- 🏪 상호 : (주)솔리티 (SOLITY) (📞1588-3641)
- 🌐 솔리티 공식 제품 정보 페이지 : 바로 확인 하기
- 📄 공식 사용 설명서 : 바로 확인 하기
본 제품의 공식 사용 설명서 버전과 실제 구매시 포함된 사용설명서의 버전이 차이가 있을 수 있습니다.
본 사용 설명서의 내용은 P2000 계열(P2000, P2000-K)와 P2000-B 계열(P2000-B, P2000-BK)에 대한 사용 설명서입니다.
모델별 핵심 기능의 차이는 다음과 같습니다.
- P2000 : 비밀번호/스마트키
- P2000-K : 비밀번호/스마트키/비상키
- P2000-B : 비밀번호/스마트키/지문
- P2000-BK : 비밀번호/스마트키/지문/비상키
1. 제품 규격
- 설치 조건 : 방화문 문 두께 40~50mm
- 열림 방식
- 비밀번호 : 4~12자리 (4개까지 등록 가능)
- 스마트키 : 100개 이내 등록 가능
- 지문 : 100개 이내 등록 가능 (지문 모델 전용)
- 정격 전압 : DC 6V – 1.5V ‘AA’ 알카라인 건전지 (LR6)
- 비상 전원 : DC 9V 알카라인 건전지 (6LF22) 별도 구입
- 종류 및 기호
- D-NF-T-NK-M : 직류, 비내화형, 온도센서식, 비열쇠식, 주키(P2000, P2000-B)
- D-NF-T-K-M : 직류, 비내화형, 온도센서식, 열쇠식, 주키(P2000-K(R), P2000-BK(R))
- D-F-T-NK-M : 직류, 내화형, 온도센서식, 비열쇠식, 주키(P2000-F(R), 2000-BF(R))
- D-F-T-K-M : 직류, 내화형, 온도센서식, 열쇠식, 주키(P2000-FK(R), P2000-BFK(R))
- 고온 감지 : 온도 센서형 62℃±10℃
- 재질 : 실내·외측 몸체 PC, ABS
2. 각 부의 명칭
각 부의 명칭은 본 설명서를 이해하려면 숙지하는 것이 좋습니다.
특히, 스마트키 입력부, 번호판, 지문 인식부(지문 모델일 경우), 등록 버튼의 위치를 기억하기 바랍니다.
1-1. 실외측 몸체
P2000 계열과 P2000-B 계열의 외형상 가장 큰 차이는 지문 인식부 여부에 있습니다.

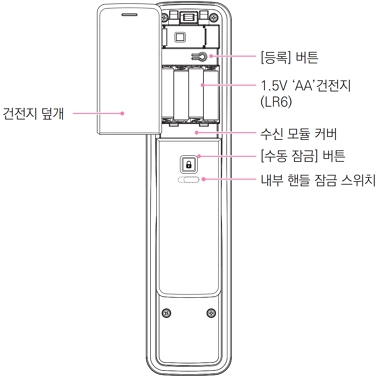

1-2. 실내측 몸체

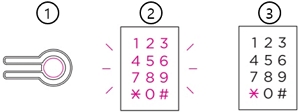

3. 비밀번호 등록 방법
- 실내측 몸체의 건전지 덮개를 열고 [등록] 버튼을 누릅니다.
- 비밀번호 4~12자리를 입력합니다.
- 별표[*] 버튼을 입력하면 확인음이 울리면서 등록이 완료됩니다.
❗번호판 램프가 꺼지기 전에 2 ~ 3 항목을 반복하면 비밀번호가 추가 등록됩니다.
- 비밀번호는 총 4개까지 등록 가능합니다.
- [등록] 버튼을 누른 후 10초 동안 입력이 없으면 등록이 취소됩니다.
- 비밀번호 등록 시 기존에 등록된 비밀번호는 자동 삭제됩니다.

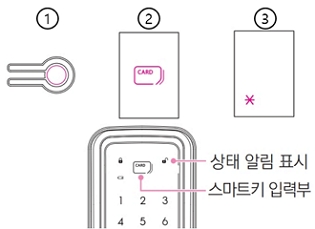

4. 스마트키 등록 방법
⚠️ 반드시 문이 열린 상태에서 등록하십시오.
- 실내측 몸체의 건전지 덮개를 열고 [등록] 버튼을 누릅니다.
- 스마트키를 스마트키 입력부에 접촉합니다.(스마트키 접촉할 때마다 확인음이 울리면서 등록)
- 별표[*] 버튼을 입력하면 확인음이 울리면서 등록이 완료됩니다.
❗번호판 램프가 꺼지기 전에 2 항목을 반복하면 스마트키가 추가 등록됩니다.
- 스마트키는 총 100개까지 등록 가능합니다.
- [등록] 버튼을 누른 후 10초 동안 입력이 없으면 등록이 취소됩니다.
- 스마트키 등록 시 기존에 등록된 스마트키는 자동 삭제됩니다.
- 스마트키 다중 등록 시 한 번에 모두 등록하십시오.
- 솔리티에서 제공된 키태그만 사용 가능합니다.
- 솔리티에서 제공되는 키태그 외 인증 수단을 사용하여 생기는 문제에 대해서는 당사에서 책임을 지지 않습니다.

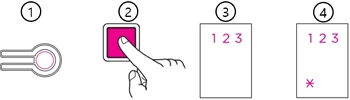

5. 지문 등록 방법 (지문 모델 전용)
⚠️ 반드시 문이 열린 상태에서 등록하십시오.
- 실내측 몸체의 건전지 덮개를 열고 [등록] 버튼을 누릅니다.
- 지문 인식부에 등록할 지문을 접촉합니다.
- 번호판에 인증 회수가 표시되면 손가락을 떼었다가 다시 접촉합니다. (총 3회 인증)
- 별표[*] 버튼을 입력하면 확인음이 울리면서 등록이 완료됩니다.
❗번호판 램프가 꺼지기 전에 2~3 항목을 반복하면 추가 등록됩니다.
- 지문은 총 100개까지 등록 가능합니다.
- 추가 등록 시 기존 등록된 지문은 삭제되지 않고 추가 등록됩니다.
- 신규 등록 시 지문 전체 삭제 후 등록하시길 바랍니다.
- [등록] 버튼을 누른 후 10초 동안 입력되지 않으면 등록이 취소됩니다.
- 손상된 지문을 사용하거나 성장기 어린이의 경우 지문 인식이 되지 않을 수 있습니다.
- 지문 인식부 또는 지문에 이물질(땀, 수분)이 있을 경우 지문 인식이 되지 않을 수 있습니다.
6. 스마트키/지문 삭제 방법

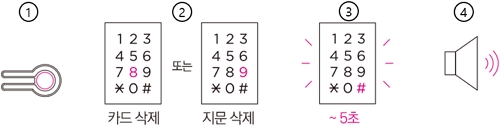

P2000-B 계열 스마트키/지문 삭제 방법
- 실내측 몸체의 건전지 덮개를 열고 [등록] 버튼을 누릅니다.
- 숫자 [8] 을 누르면 카드를 삭제하고, [9] 버튼을 누르면 지문을 삭제합니다.
- 우물정[#] 버튼을 5초 동안 길게 누릅니다.
- 확인음이 울리면서 전체 삭제됩니다.

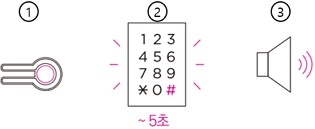

P2000 계열 스마트키 삭제
- 실내측 몸체의 건전지 덮개를 열고 [등록] 버튼을 누릅니다.
- 우물정[#] 버튼을 5초 동안 길게 누릅니다.
- 확인음이 울리면서 전체 삭제됩니다.
7. 실외에서 문 여는 방법
7-1. 비밀번호로 문 열기
- 번호판을 터치합니다.
- 비밀번호를 입력합니다.
- 별표[*] 버튼을 입력하면 문이 열립니다.
❗② 항목 전 또는 후에 허수(임의 번호)를 입력하면 허수 기능으로 문이 열립니다.
예를 들어, 비밀번호가 1234라면, 비밀번호를 누르기 전에 3456을 허수 기능을 이용하려면, ② 항목의 비번 입력 시 34561234라고 입력합니다. 비밀번호 뒤에 허수를 입력해도 됩니다.
② 항목 전에 [#] 버튼을 입력하면 무음으로 문이 열립니다.
- 번호 노출에 대한 불안감을 느낄 때 허수 기능을 사용하십시오.
- (비밀번호 포함 20자리 이상 입력할 경우 에러음이 발생하며 다시 입력해야 합니다.)
- 비밀번호 입력을 5회 이상 실패 시 경고음 발생과 함께 1분 동안 인증 불가 상태가 됩니다.
- 1분이 지나 인증 불가 상태가 해제되면 다시 시도하십시오.
7-2. 스마트키로 문 열기

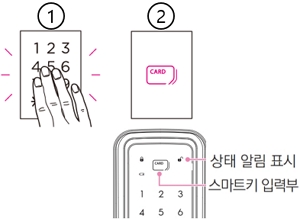

❗번호판 터치 후 [#] 버튼을 입력한 후 스마트키를 스마트키 입력부에 접촉하면 무음으로 문이 열립니다.
자동 감지 설정 상태일 때
스마트키를 스마트키 입력부에 접촉하면 문이 열립니다.
수동 감지 설정 상태일 때
번호판 터치 후 스마트키를 스마트키 입력부에 접촉하면 문이 열립니다.

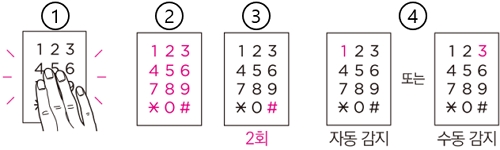

스마트키 자동/수동 감지 설정
제품 출하 시 자동 감지 설정 상태입니다.
자동 감지 설정 시 스마트키를 스마트키 입력부에 접촉하면 문이 열립니다.
수동 감지 설정 시 번호판 터치 후 스마트키를 스마트키 입력부에 접촉하면 문이 열립니다.
- 번호판을 터치합니다.
- 비밀번호를 입력합니다.
- 우물정[#] 버튼을 2회 누릅니다.
- [1] 버튼을 누르면 자동 감지, [2] 버튼을 누르면 수동 감지로 설정됩니다.
7-3. 지문으로 문 열기
이 방법은 지문 기능이 적용된 모델에 한합니다.
- 지문 인식부에 등록된 지문을 접촉합니다.
- 확인음이 올리면서 문이 열립니다.
❗번호판 터치 후 [#] 버튼을 입력한 후 지문을 입력하면 무음으로 문이 열립니다.

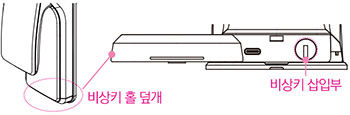

7-4. 비상키로 문 열기
이 방법은 열쇠식 모델에 한합니다.
하단의 비상키 홀 덮개를 열어 비상키 삽입부에 넣고 돌린 후 손잡이를 밀거나 당기면 문이 열립니다.
8. 실내에서 문 여는 방법
손잡이를 내리고 7초 이내에 문을 열지 않으면 자동으로 문이 다시 잠깁니다.
8-1. 실내측 손잡이 앞으로 밀기
문이 잠긴 상태에서 손잡이를 밀면 문이 열립니다.
8-2. 실내측 손잡이 뒤로 당기기
문이 잠긴 상태에서 손잡이를 당기면 문이 열립니다.

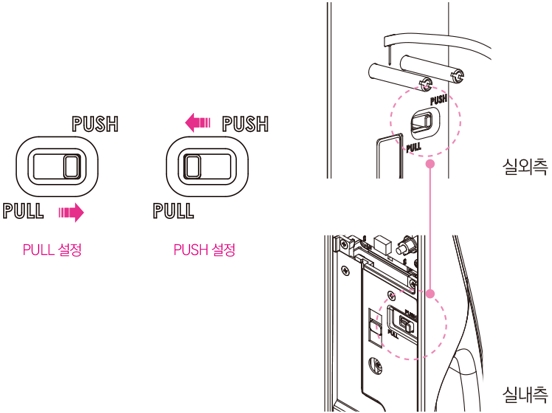

❗PUSH / PULL 설정 모드는 설치 할 때 설정하게 됩니다.
9. 문 잠그는 방법
9-1. 실외에서 문 잠그기
제품 출하 시 자동 잠금 설정 상태이며 자세한 사항은 자동/수동 잠금 설정 방법을 참고하십시오
자동 잠금 설정 상태일 때 문 잠그기
문을 닫으면 약 2초 후 자동으로 문이 잠깁니다.
수동 잠금 설정 상태일 때 문 잠그기
문이 닫힌 상태에서 번호판 터치 후 [#] 버튼을 입력하면 문이 잠깁니다.
9-2. 실내에서 문 잠그기
자동 잠금 설정 상태일 때 문 잠그기
문을 닫으면 약 2초 후 자동으로 문이 잠깁니다.
수동 잠금 설정 상태일 때 문 잠그기
문이 닫힌 상태에서 실내측 바디의 [수동잠금] 버튼을 누르면 문이 잠깁니다.
9-3. 자동/수동 잠금 설정
제품 출하 시 자동 잠금 설정 상태입니다.
자동 잠금 설정 시 문을 닫으면 약 2초 후 자동으로 문이 잠깁니다.
수동 잠금 설정 시 문을 닫아도 문이 잠기지 않으며 실내측 [수동잠금] 버튼을 누르거나 실외측 번호판 터치 후 [#] 버튼을 입력하면 문이 잠깁니다.
- 번호판을 터치합니다.
- 비밀번호를 입력합니다.
- 우물정[#] 버튼을 2회 누릅니다.
- [4] 버튼을 누르면 자동 잠금, [7] 버튼을 누르면 수동 잠금으로 설정됩니다.

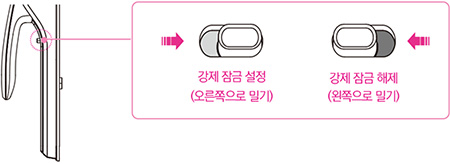

10. 내부 핸들 강제 잠금 기능 설정
실내 핸들을 조작하지 못하도록 설정하는 기능입니다.
강제 잠금 버튼은 내부(메인바디) 핸들 안쪽에 있습니다.
11. 내부 이중 잠금
외부에서 잠긴 문을 열지 못하도록 하기 위한 기능입니다.

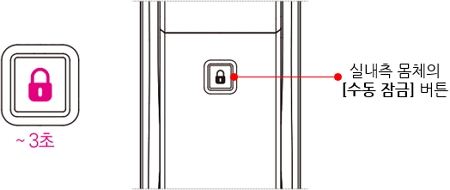

문이 잠긴 상태에서 [수동잠금] 버튼을 3초 동안 길게 누르면 확인음이 울리면서 내부 이중 잠금 설정이 완료됩니다.
손잡이를 밀거나 당겨 문을 열면 내부 이중 잠금이 해제됩니다.
12. 음량 설정
음량은 8단계(무음 포함)로 설정할 수 있습니다.
- 번호판을 터치합니다.
- 비밀번호를 입력합니다.
- 우물정[#] 버튼을 2회 누릅니다.
- [3] 버튼을 누르면 음량을 올리고, [6] 버튼을 누르면 음량을 내립니다.
13. 알림 기능
13-1. 데드볼트 걸림 알림
문이 열리거나 잠길 때, 실내측 몸체의 데드볼트가 정상적으로 작동하지 못하고 걸리는 경우 ‘삐삐삐삐’ 경고음이 3회 발생합니다.
- 계속해서 경고음이 발생하거나 정상 작동하지 않을 경우 도어록의 위치를 재조정해야 하므로 설치 기사의 도움을 요청하십시오.
- 도어록 재조정 시 별도의 비용이 부과 될 수 있습니다
13-2. 건전지 교체 알림
정상 작동 후 건전지 교체 시기가 되면 ‘건전지를 모두 교환해 주십시오’ 경고음(음성)이 발생합니다.
- 경고음 발생 시 건전지를 교체하지 않고 계속 사용할 경우 작동이 멈추므로 반드시 교체하십시오.
- 건전지 교체 시 사용 중인 건전지를 모두 새것으로 교체하십시오.
- 새 건전지와 사용 중이거나 사용이 완료된 건전지를 혼용하지 마십시오.
- 제조사가 다른 건전지를 혼용하지 마십시오.
- 건전지 역 삽입시 누액이나 파열이 발생할 수 있으므로 주의하십시오.
13-3. 비상 건전지 사용 방법
건전지가 방전되어 문을 열 수 없는 경우 시중에서 9V 비상용 건전지(6LF22)를 구입하여 사용하십시오.
- 비상 전원 공급 단자에 비상 건전지(9V)를 접촉합니다.
- 전극의 방향은 관계 없으며 문을 열 때까지 절대 떨어지지 않게 계속 접촉하고 있어야 합니다.
- 번호판 램프가 켜진 것을 확인합니다. (켜지지 않으면 번호판을 터치합니다.)
- 비밀번호 입력 후 [*] 버튼을 입력하면 문이 열립니다.
14. 경보 기능
14-1. 침입 경보
문이 잠긴 상태에서 비정상적인 문 열림 상태가 감지되면 80데시벨(db) 이상의 경고음이 발생합니다.
건전지를 제거하거나 비밀번호, 스마트키, 지문(*지문 전용 모델에 한함)을 입력하면 경고음이 해제됩니다.
14-2. 고온 감지 경보
화재가 의심될 정도의 높은 온도가 감지되면(62℃±10℃) 안전을 위해 강력한 경고음 발생과 함께 잠금 상태를 자동으로 해제합니다.
- 실내측 몸체가 직사 광선에 장시간 노출되면 경고음이 발생할 수 있습니다.
- 내부 이중 잠금 상태에서도 잠금 상태를 자동으로 해제합니다.
- 제품의 온도가 높은 상태에서는 해제되지 않습니다.
14-3. 장난 방지 경보
등록되지 않은 비밀번호, 스마트키, 지문(*지문 전용 모델에 한함)이 연속 5회 반복해서 입력되면 경고음이 발생하면서 1분간 작동이 정지됩니다.
이 경우 1분이 지나 인증 불가 상태가 해제되면 다시 시도하시기 바랍니다.

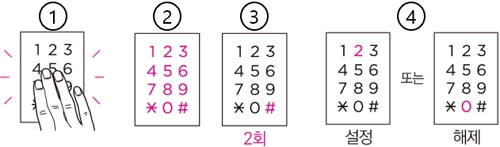

15. 잠김 상태 확인 기능 설정
실내측에서 문이 잠겨 있는 상태인지 확인하는 기능입니다.
문 잠김이 안된 상태일 경우 알림음이 발생됩니다.
제품 출하 시 잠김 상태 확인 기능 해제 상태입니다
- 번호판을 터치합니다.
- 비밀번호를 입력합니다.
- 우물정[#] 버튼을 2회 누릅니다.
- [2] 버튼을 누르면 설정하고, [0] 버튼을 누르면 해제 합니다.
16. 연동기/리모컨 기능 설정
이 기능은 도어록 수신 모듈이 장착되어 있어야 하며 일부 모델에 대해서는 별도의 수신 모듈을 구입하여 장착해야 합니다.
구입 문의는 대리점 및 고객 센터로 문의 바랍니다.
연동기/리모컨 추가 등록 시 2번 항목을 반복하시면 됩니다. (총 5개까지 등록 가능)
도어록의 [등록] 버튼을 누른 후 10초 동안 등록하지 않으면 등록이 취소됩니다.
신규 등록 시 기존에 등록 된 연동기/리모컨은 자동 삭제됩니다.
16-1. 연동기 등록 방법
- 실내측 건전지 덮개를 열고 [등록] 버튼을 누릅니다.
- 연동기의 [등록] 버튼을 누릅니다.
- 도어록의 별표[*] 버튼을 누르면 등록이 완료됩니다.
16-2. 리모컨 등록 방법
- 실내측 건전지 덮개를 열고 [등록] 버튼을 누릅니다.
- 리모컨의 열림 버튼을 누릅니다.
- 도어록의 별표[*] 버튼을 누르면 등록이 완료됩니다.
16-3. 연동기/리모컨 삭제 방법
- 실내측 건전지 덮개를 열고 [등록] 버튼을 누릅니다.
- 도어록의 [0] 버튼을 누릅니다.
- 도어록의 우물정[#] 버튼을 5초 동안 길게 누르면 전체 삭제됩니다.
