[설명서] ipTIME AX7800M-6E 유무선 공유기 – 제품 구성, 각 부 명칭 및 상세 스펙

ipTIME(아이피타임)은 EFM-Networks가 생산하는 인터넷 공유기 제품입니다.
본 설명서는 ipTIME의 유무선 공유기 중 하나인 AX7800M-6E 모델에 해당 합니다.
본 페이지에서는 해당 제품 구매시 구성품과 제품의 상세 스펙(사양), 각 부의 명칭 그리고 고객 지원 관련 사항을 확인할 수 있습니다.

  • 📦 제품명 : 네트워크 공유기
  • 📦 모델명 : AX7800M-6E
  • 🏪 상호 : EFM
  • 🌐 제조사 공식 홈페이지 : 바로가기
  • ▶️ 제품 소개 페이지 및 설명서 다운로드 : 바로가기

본 제품의 공식 사용 설명서는 공식 홈페이지에서 다운로드할 수 있습니다.
본 설명의 내용은 사용 경험을 바탕으로 설명이 추가되므로, 제품 구매시 포함된 사용설명서와 차이가 있을 수 있습니다.


구성품

설치하시기 전에 구성물이 아래와 같이 모두 있는지 확인하여 주시기 바랍니다.
구성물의 모양이 아래 그림과 다를 수 있습니다.

본 제품의 설명서는 다음과 같이 구성되어 있습니다.

  • 제품 구성 및 보증서
  • 모바일 설치 도우미
  • PC 설치 도우미
  • 네트워크 서버 사용하기
ipTime AX7800M-6E 공유기 : 설명서

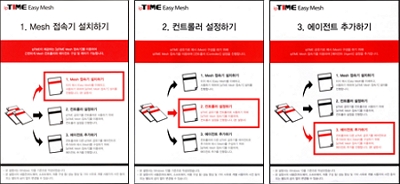

추가로 ipTIME이 제공하는 [ipTIME Mesh 접속기]를 이용하여 간편하게 Mesh 컨트롤러와 에이전트 구성 및 제어가 가능합니다.
이에 따른 다음의 설명서가 포함되어 있습니다.

  • 1. Mesh 접속기 설치하기
  • 2. 컨트롤러 설정하기
  • 3. 에이전트 추가하기
ipTime AX7800M-6E 공유기 : 설명서

본 설명서의 내용은(하드웨어, 소프트웨어, 제품 구성 등) 성능 향상 및 기타 사유로 개별 사용자의 사전 동의 또는 별도의 공지 없이 변경 될 수 있습니다.


각 부 명칭 및 크기

후면

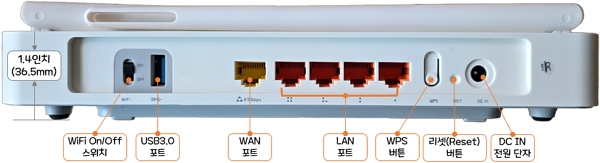

ipTIME의 유무선 공유기 AX7800M-6E 모델의 후면은 다음과 같으며 각 부 명칭을 숙지하기 바랍니다.

ipTime AX7800M-6E 공유기 : 각 부 명칭 및 크기
  • WiFi On/Off 스위치 : 공유기 전원을 켜고 끕니다.
  • USB 3.0 포트 : 외부 장치를 연결할 때 사용합니다.(예: 외장 하드, 프린터 등)
  • WAN 포트 : 인터넷 회선을 연결하는 포트입니다.
  • LAN 포트 : 다양한 기기를 유선으로 연결해 사용할 수 있는 LAN 포트입니다.
  • WPS 버튼 : WiFi Protected Setup의 약자로, 간편하게 무선 기기를 공유기에 연결할 수 있도록 도와주는 기능입니다.
  • Reset(리셋) 버튼 : 공유기 설정을 초기화 합니다.
  • DC IN : 전원 어뎁터를 연결하는 포트입니다.

윗면

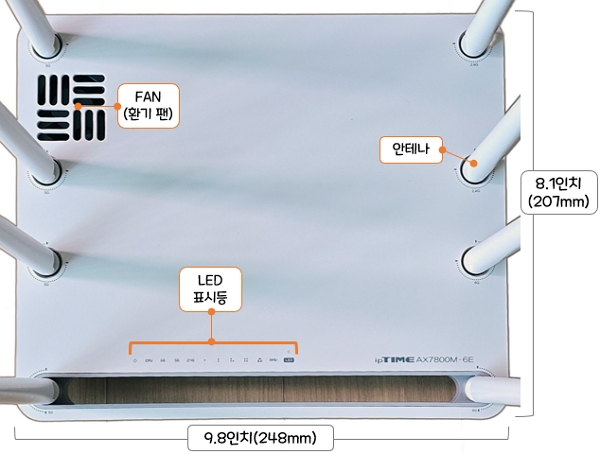

ipTIME의 유무선 공유기 AX7800M-6E 모델의 윗면은 다음 사진과 같이, 환기용 FAN(팬)이 있으며, 안테나LED 표시등을 확인할 수 있습니다.

ipTime AX7800M-6E 공유기 : 각 부 명칭 및 크기
  • 제품의 크기는 가로 248mm, 세로 207mm, 높이 36.5mm 입니다.

아래면

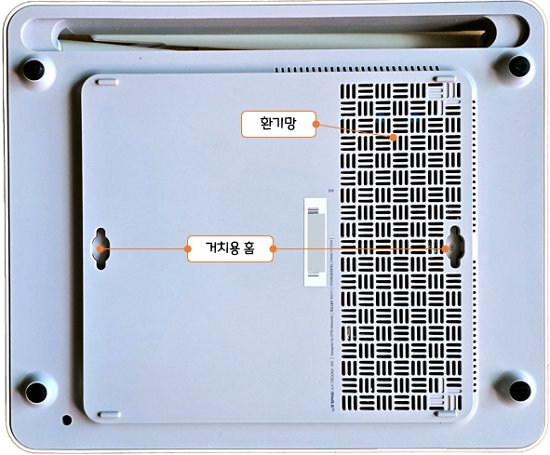

ipTIME의 유무선 공유기 AX7800M-6E 모델의 아래면은 다음 사진과 같이 통풍이 잘 되도록 되어 있으며 벽에 걸 수도 있게 홈도 양쪽으로 준비되어 있습니다.

ipTime AX7800M-6E 공유기 : 각 부 명칭 및 크기

제품 사양(상세 스펙)

H/W 제품 사양

항목내용
주요사양AX7800 유무선 공유기 / Tri Band (6GHz 2402Mbps + 5GHz 4804Mbps + 2.4GHz 574Mbps)
Midiatek MT7986 Quad Core CPU 탑재 / 2.5GIGA WAN / DDR4 512MB
128MByte NAND Flash / Wi-Fi 6E 1024-QAM / OFDMA / 빔포밍
ipTIME Easy Mesh 지원 / MU-MIMO / 기가비트 유선 / 네트워크 서버지원
USB 3.0 포트 1개 / 모바일 설치도우미 제공 / 모바일 매니저 (iUX) 제공
CPUMidiatek MT7986 Quad Core CPU (2GHz)
WAN Interface1 x 10/100/1000/2500Mbps WAN – 케이블 자동 감지
LAN Interface4 x 10/100/1000Mbps PC Port – 케이블 자동 감지
Jumbo Frame 지원 – 최대 9KByte
Wireless InterfaceIEEE 802.11ax (WiFi 6E), 802.11 a/b/g/n/ac
Status LEDCPU, 6G/WiFi, 5G/WiFi, 2.4G/WiFi, WAN, LAN X 4
DRAMDDR4 512MB
FLASH128MByte NAND Flash
안테나6GHz 5dBi ANT (2EA)
5GHz 5dBi ANT (4EA) / 2.4GHz 5dBi ANT (2EA)
본체 크기 / 무게248 x 207 x 36.5 mm (안테나 크기 제외) / 912g
패키지 크기 / 무게286 x 242 x 115 mm / 1644g (제품 포장, 본체 및 구성품 전체의 무게 포함)
최대소비전력21W
동작온도섭씨 0 – 50도
전원외장형 DC 어뎁터 (최저소비효율기준 만족제품)
색상White

S/W 제품 사양

항목내용
NATSNAT, DNAT, IP Masquerade
ProtocolsHTTP, DHCP, PPPoE
Application ProtocolH323, MSN, BattleNet …
QoSRate limitting, Rate Grantee

무선 사양

항목내용
무선IEEE 802.11ax (Wi-Fi 6E), 802.11ac, 802.11a, 802.11b, 802.11g, 802.11n
주파수6GHz / 5GHz / 2.4GHz
수신감도802.11b – Maximum 11Mbps
802.11a/g – Maximum 54Mbps
802.11n – Maximum 300Mbps (2Tx-2Rx-2CH Bonding)
802.11ac – Maximum 4333Mbps (4Tx-4Rx-8CH Bonding)
802.11ax (2.4GHz) – Maximum 574Mbps (2Tx-2Rx-2CH Bonding)
802.11ax (5GHz) – Maximum 4804Mbps (4Tx-4Rx-8CH Bonding)
802.11ax (6GHz) – Maximum 2402Mbps(2Tx-2Rx-8CH Bonding)
보안설정WPA-PSK
WPA2PSK
WPA3SAE
WPS (외부버튼지원)
802.1x (WPA, WPA2)

네트워크 스토리지 사양

항목내용
인터페이스USB 3.0
서비스FTP, SAMBA, HTTP, ipDISK, Torrent, Media Server(DLNA)
파일 시스템FAT32, NTFS, EXT2/3/4, exFAT
전송 속도[USB3.0] FAT32 – Read : 115.41MB/s, Write : 78.1MB/s
           NTFS – Read : 116.9MB/s, Write : 48.1MB/s
※ ‘윈도우 파일공유 서비스’를 이용해 읽기/쓰기를 테스트한 속도입니다.
※ 사용 환경 및 측정 방법에 따라 전송속도가 상이할 수 있습니다.
※ 자사 USB 외장하드 케이스와 SSD 조합으로 측정된 전송속도입니다.

고객 지원 관련

❗사용자 안내문

이 기기는 업무용 환경에서 사용할 목적으로 적합성 평가를 받은 기기로서 가정용 환경에서 사용하는 경우 전파간섭의 우려가 있습니다.

AS 보증 대상 기기: ipTIME AX7800M-6E

AS 보증 기간: 구매일로부터 2년 (구매일 미확인 시 제조일로부터 27개월)

무상 서비스:

  • AS 보증 기간 내 제품의 하자 발생 시

유상 서비스:

  • 보증 기간이 경과된 제품의 하자 발생 시
  • 화재, 수재, 낙뢰 등의 천재지변으로 인한 고장 발생 시
  • 임의 개조 또는 수리 등에 의한 하자 발생 시
  • 기타 소비자 과실에 의한 제품 하자 발생 시

AS 운송 처리:

  • 당사에 직접 입고 및 원칙
  • 무상 AS 기간 내 제품 입고 비용은 사용자 부담, 출고 비용은 당사 부담
  • 무상 AS 기간 이후에는 입출고 모두 사용자 부담
  • 하자가 없는 제품은 입출고 비용 모두 사용자 부담

고객 지원:

  • 전화: 1544-8695
  • 인터넷 고객지원실: http://www.iptime.com
  • 휴무일: 공휴일 / 토요일 / 일요일
