CVnet(씨브이네트)의 월패드 제품 중 모델명 CSH-3100, CSH-03101에 해당하는 사용 설명서 입니다.
본 설명서에서는 제품의 구성 및 명칭과 가장 기본이 되는 통화와 관련한 기능 사용법(세대현관을 모니터링할 때, 관리실 호출할 때, 인터폰 호출할 때 등)을 확인할 수 있습니다.
본 설명의 내용은 사용 경험을 바탕으로 설명이 추가되므로, 제품 구매시 포함된 사용설명서와 차이가 있습니다.
- 본 제품을 안전하고 바르게 사용하기 위하여 사용 전에 안전상의 주의사항을 반드시 읽고 정확하게 사용해 주십시오.
- 제품 사진의 표시 사양은 모델에 따라 실물과 다를 수 있습니다.

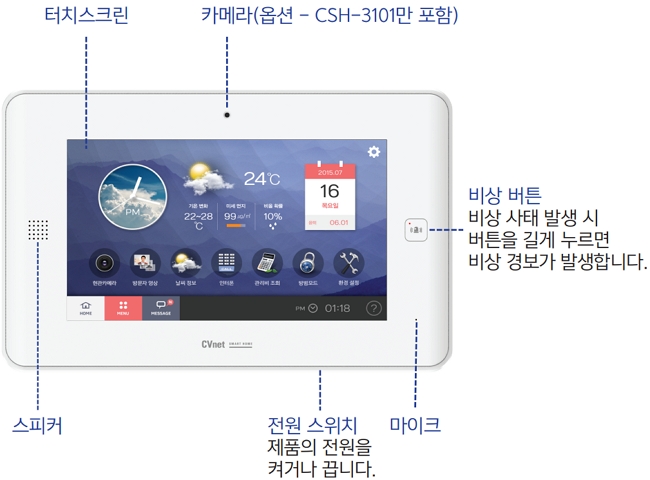

1. 제품의 구성 및 명칭
📌 본 제품의 표시사양 및 이미지는 실물과 다를 수 있으며, 사전 예고없이 변경될 수 있습니다.
제품은 위 그림을 참고해 다음과 같은 항목으로 구성되어 있습니다.
- 터치스크린 : 화면의 다양한 메뉴를 터치로 조작할 수 있습니다.
- 카메라 : CSH-3101에 포함된 옵션 사항입니다.
- 비상 버튼 : 비상 사태 발생 시 버튼을 길게 누르면 비상 경보가 발생합니다.
- 스피커 : 소리가 출력됩니다.
- 전원 스위치 : 제품의 전원을 켜거나 끕니다.
- 마이크 : 통화가 필요한 기능에 사용됩니다.
2. 아이콘 표시 및 터치 동작
- 제품 사용 및 동작에 필요한 아이콘이 화면에 표시됩니다.

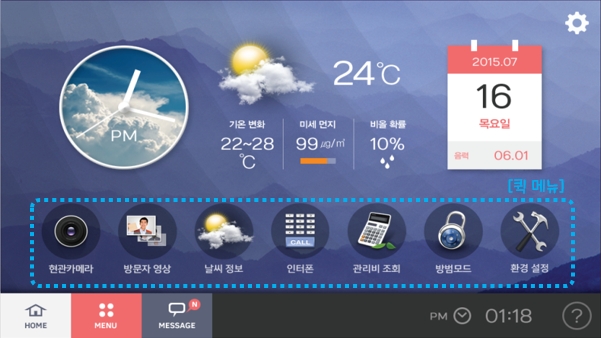

- 화면이 꺼져있는 상태에서 터치하면, 초기화면이 표시됩니다. (설정된 시간 후 자동 꺼짐)

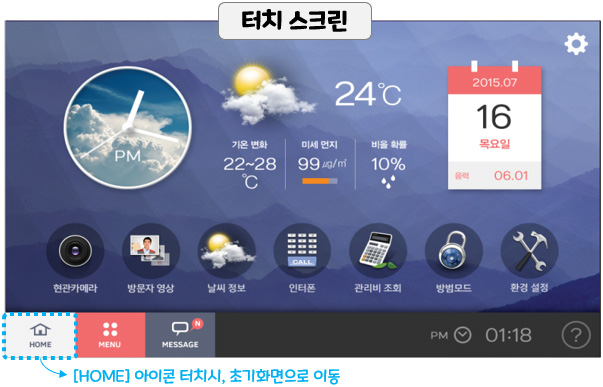

- 제품 사양 및 동작에 필요한 각각의 화면에서 좌측 하단의 [🏠HOME] 아이콘을 터치하면, 초기 화면으로 이동합니다.
- 제품 사용 및 동작에 필요한 각각의 화면에서 해당 버튼을 터치하여 제품을 사용할 수 있습니다.

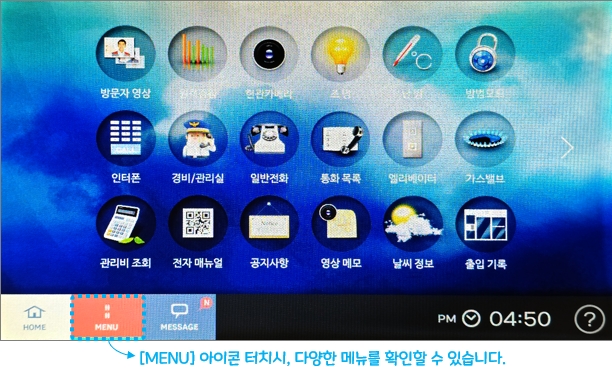

- 화면 아래 [MENU] 버튼을 터치하면 사용 가능한 메뉴를 모두 확인할 수 있습니다.
3. 통화 기능

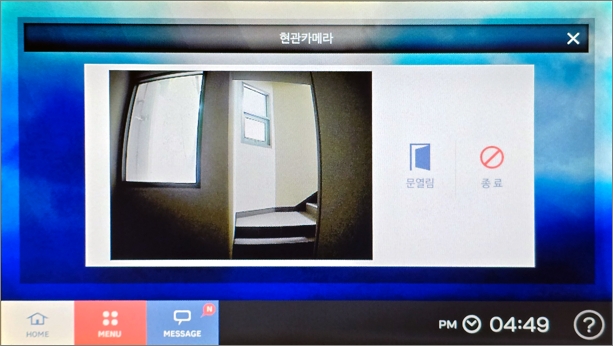

3-1. 세대현관을 모니터링할 때
- [현관 카메라] 버튼을 터치합니다.
- 화면에 세대현관 카메라의 영상이 표시됩니다.
- 세대현관 모니터링 중에 음성 통화는 되지 않습니다.
- 세대현관 모니터링은 30초 후 자동으로 종료됩니다.
- 세대현관 모니터링 중 모니터링을 종료하고자 하는 경우에는 [종료] 버튼을 터치하거나, 화면 우측 상단의 [X] 버튼을 누릅니다.
- 세대현관 모니터링 중 [문 열림] 버튼을 누르면, 세대현관의 문을 열 수 있습니다.
(단, 연동 가능한 도어락이 설치된 경우에만 가능합니다.)
3-2. 세대 현관/공동현관에서 호출이 올 때
- 세대 현관/공동현관에서 호출이 오면, 설정된 호출 멜로디가 울리며 화면에 세대 현관/공동현관의 영상이 표시됩니다.
- [수신] 버튼을 터치합니다.
- 세대현관/공동현관의 방문자와 통화를 합니다.
- 세대현관/공동현관에서의 호출은 30초 후 자동으로 종료됩니다.
(멜로디 중지 및 영상 꺼집니다.) - 호출 중이나 통화 중에 [문 열림] 버튼을 누르면, 세대현관/공동현관의 문을 열 수 있습니다.
(단, 세대현관은 연동 가능한 도어락이 설치된 경우에만 가능합니다.) - 세대현관과/공동현관의 통화는 3분 후 자동으로 종료됩니다.
- 세대현관과의 통화 중 통화를 종료하고자 하는 경우에는 [종료] 버튼을 터치합니다.
- 세대현관/공동현관에서 호출이 오면 자동으로 방문자 영상을 저장합니다.
- 세대현관/공동현관에서의 호출은 30초 후 자동으로 종료됩니다.
3-3. 경비/관리실에서 호출이 올 때
- 경비/관리실에서 호출이 오면 설정된 호출 멜로디가 울리며, 호출 수신 화면이 표시됩니다.
- [수신] 버튼을 터치합니다.
- 경비/관리실과 통화를 합니다.
- 경비/관리실에서의 호출은 경비/관리실에서 호출을 취소하거나, 30초가 지나면 자동으로 종료됩니다.(멜로디 중지)
- 경비/관리실과의 통화는 3분 후 자동으로 종료됩니다.
- 경비/관리실과의 통화 중 통화를 종료하고자 하는 경우에는, [종료] 버튼을 터치합니다.
- 통화 중 상대방 영상은 세대에서만 볼 수 있습니다.
(경비/관리실에서는 세대 영상을 볼 수 없습니다.)

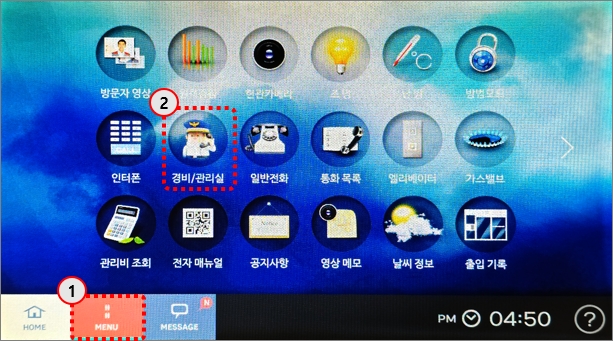

3-4. 경비/관리실을 호출할 때
- 화면 아래 [MENU]를 터치합니다.
- 메뉴 화면의 [경비/관리실] 버튼을 터치하여,
통화 화면으로 이동 후 통화하고자 하는 경비/관리실의 [호출] 버튼을 누릅니다. - 경비/관리실이 응답하면 통화를 합니다.
- 경비/관리실 호출은 30초 후 자동으로 종료됩니다.
- 경비/관리실 호출을 취소하려면, 통화 화면의 [종료] 버튼을 터치합니다.
- 경비/관리실과의 통화는 3분 후 자동으로 종료됩니다.
- 경비/관리실과의 통화 중 통화를 종료하고자 하는 경우에는, 통화 화면의 [종료] 버튼을 터치합니다.
- 통화 중 상대방 영상은 세대에서만 볼 수 있습니다.
(경비/관리실에서는 세대 영상을 볼 수 없습니다.)
3-5. 인터폰(타 세대)에서 호출이 올 때
- 인터폰(타 세대)에서 호출이 오면 멜로디가 울리며, 호출 수신 화면이 표시됩니다.
- [수신] 버튼을 터치합니다.
- 인터폰(타 세대)과 통화를 합니다.
- 인터폰(타 세대)에서의 호출은 상대방이 호출을 취소하거나, 30초가 지나면 자동으로 종료됩니다.(멜로디 중지)
- 인터폰(타 세대)과의 통화는 3분 후 자동으로 종료됩니다.
- 인터폰(타 세대)과의 통화 중 통화를 종료하고자 하는 경우에는, [종료] 버튼을 터치합니다.

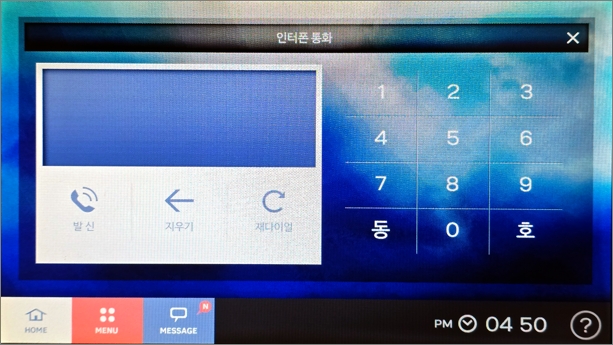

3-6. 인터폰(타 세대)을 호출할 때
- 초기 화면의 [인터폰] 버튼을 터치하거나, 메뉴 화면으로 들어가 [인터폰] 버튼을 터치합니다.
- 인터폰 화면으로 이동 후 통화하고자 하는 동/호수를 입력하고 [발신] 버튼을 누릅니다.
💡 예) 101동 101호 호출 시 : 101 + 동 + 101 + 호 + 발신 - 상대방이 응답하면 통화를 합니다.
- 인터폰 호출은 30초 후 자동으로 종료됩니다.
- 인터폰 호출을 취소하려면, 통화 화면의 [종료] 버튼을 터치합니다.
- 인터폰 통화는 3분 후 자동으로 종료됩니다.
- 인터폰 통화 중 통화를 종료하고자 하는 경우에는, 통화 화면의 [종료] 버튼을 터치합니다.
3-7. 일반전화에서 호출이 올 때
- 일반전화에서 호출이 오면 멜로디가 울리며, 호출 수신 화면이 표시됩니다.
- [수신] 버튼을 터치합니다.
- 상대방과 통화를 합니다.
- 상대방과의 통화 중 통화를 종료하고자 하는 경우에는, [종료] 버튼을 터치합니다.
- 발신번호는 표시되지 않습니다.
3-8. 일반전화를 호출할 때
- 메뉴 화면의 [일반전화] 버튼을 터치하여, 일반전화 화면으로 이동 후 통화하고자 하는 전화번호를 입력하고 [발신] 버튼을 누릅니다.
- 상대방이 응답하면 통화를 합니다.
- 일반전화 호출 중, 취소하려면 통화 화면의 [종료] 버튼을 터치합니다.
- 인터폰 통화 중 통화를 종료하고자 하는 경우에는, 통화 화면의 [종료] 버튼을 터치합니다.
