주파집(JUPAZIP)의 차량용 충전 거치대 제품 중 CWC02 모델 제품에 대한 설명서 입니다.
본 제품의 사양과 구성품, 제품의 기능 설명부터 사용 방법과 주의 사항까지 모두 확인할 수 있습니다.
- 📦 제품명 : 미약 전계강도 무선기기
- 📦 모델명 : CWC02
- 🏪 상호 : 주식회사주파집(JUPAZIPINC.)
- 🌐 공식 제품 정보 페이지 : 바로가기
본 제품은 공식 사용 설명서를 온라인에서 제공하고 있지 않습니다.
본 설명의 내용은 사용 경험을 바탕으로 설명이 추가되므로, 제품 구매시 포함된 사용설명서와 차이가 있을 수 있습니다.

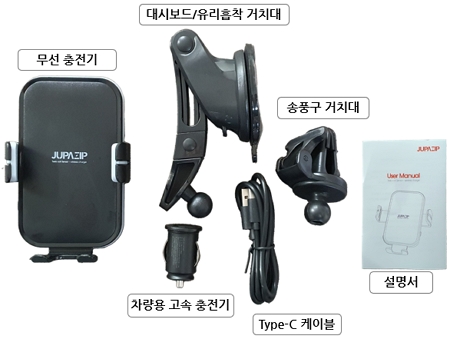

1. 구성품

- 무선 충전기 × 1
- 대시보드/유리흡착 거치대 × 1
- 송풍구 거치대 × 1
- Type-C 케이블 × 1
- 차량용 고속 충전기 × 1
- 설명서 × 1
2. 기능 설명

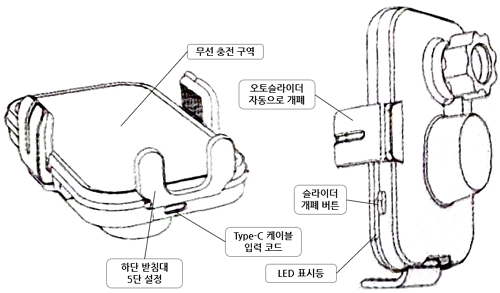

2-1. 무선 충전기
- 무선충전 구역: 스마트폰 무선 충전 가능 영역
- 하단 받침대 5단 설정: 폰 크기에 맞게 하단 받침대를 5단계로 조절 가능
- Type-C 입력포트: Type-C 케이블을 연결하는 충전 입력 단자
- 오토 슬라이더: 폰을 감지하면 자동으로 좌우 슬라이더가 열려 폰을 고정
- 슬라이더 제어 버튼: 수동으로 슬라이더를 열거나 닫는 버튼
- LED 표시등: 작동 상태를 알려주는 표시등

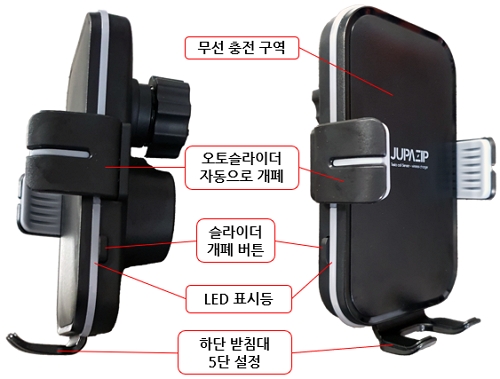

실물로 보면 다음과 같습니다.

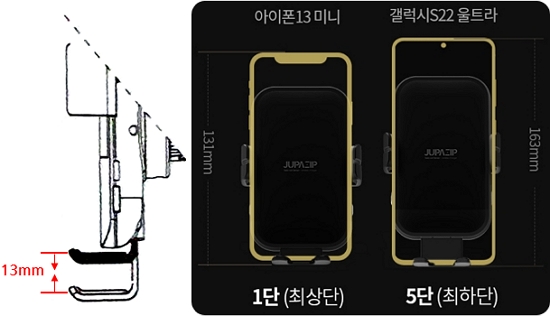

하단 받침대 사용 설명
하단 받침대는 5단으로 조절이 가능합니다.
아래로 당기면 5단에 걸처 내릴 수 있습니다.
휴대폰의 크기에 맞춰 높낮이를 조절하는 용도로 사용됩니다.

- 무선 충전 작동 원리
- 무선 충전기는 무선 송신기(거치대)와 무선 수신기(스마트폰 내장)로 구성됩니다.
- 송신기 코일 위치와 수신기 코일 위치가 정확히 일치해야 충전 효율이 높아집니다.
- 하단 받침대 조정 이유
- 송신기 코일은 제품에 고정되어 있지만, 스마트폰의 수신기 코일은 폰마다 위치가 다릅니다.
- 따라서 스마트폰 크기에 맞게 하단 받침대 높이를 조정하여 코일 위치를 맞추어야 무선 충전이 가장 효율적으로 동작합니다.
- 참고 사항
- 하단 받침대는 약 13mm 정도 조정이 가능합니다.
- 폰을 거치한 후 충전 속도가 느리거나 충전이 불안정하면 받침대 위치를 다시 조정하세요.

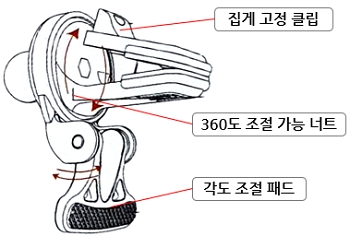

2-2. 송풍구 거치대
주파집(JUPAZIP)의 차량용 충전 거치대 CWC02 모델은 풀세트로 판매되고 있어 다양한 거치대를 포함하고 있습니다.
그 중에 아래 그림의 거치대는 차량 송풍구에 무선 충전기를 거치할 수 있는 용도로 사용합니다.

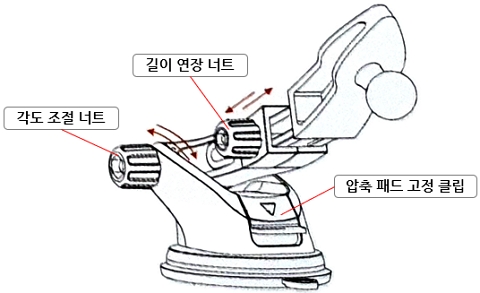

2-3. 대시보드 및 유리 흡착 거치대
주파집(JUPAZIP)의 차량용 충전 거치대 CWC02 모델은 풀세트로 판매되고 있어 다양한 거치대를 포함하고 있습니다.
그 중에 아래 그림의 거치대는 차량의 대시보다 혹은 유리에 흡착해 사용할 수 있습니다.

3. 사용 방법

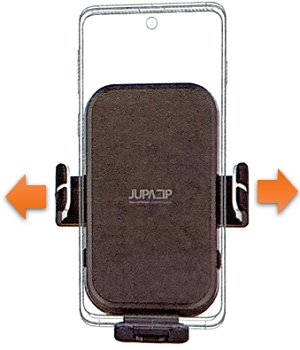

1. 전원이 연결되면 오토 슬라이더가 자동으로 개폐됩니다.
2. 스마트 폰을 올리면 FOD 센서가 작동하여 오토 슬라이더가 자동으로 닫힙니다.

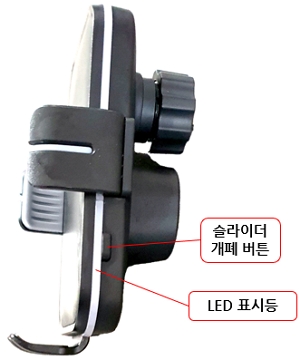

3. 슬라이더 개폐 버튼을 (좌우측 동일) 누르면 슬라이더가 자동으로 열리고 거치하면 다시 고정시켜 줍니다.
4. LED 표시등
- 충전중 : 흰색 LED 느리게 깜빡임
- 대기중 : 흰색 LED 점등
- 완충시 : 흰색 LED 점등
- 오 류 : 흰색 LED 빠르게 5회 깜빡임
4. 제품 사양
- 제품명 : 미약 전계강도 무선기기
- 모델명 : CWC02
- 입력 : 5V 2A / 9V 1.67A
- 출력 :
- 5V – 1.0A
- 9V – 1.20A
- 12V – 1.25A
- 재질 : ABS + PC
- 주파수 : 110~205KHz
- 무게 : 129±g (본체 기준)
- 충전 변환율: 85%
- 수신 거리: 1~3mm
5. 주의 사항
- 해당 충전기는 휴대폰만 인식하는 센서를 사용하여 제작되었습니다.
- 입력 전원의 출력에 따라 충전 시간에 차이가 있을 수 있습니다.
- 두꺼운 보호 케이스를 사용하면 충전 효율이 떨어질 수 있습니다.
- 충전 시 제품과 휴대폰 사이에 자석, 카드 등이 있으면 충전이 안될 수 있습니다.
- 충전 상태 및 기기에 따라 약간의 발열이 발생할 수 있습니다.
- 사용 중 온도 상승 시 스마트폰 보호를 위해 자동으로 출력이 조절되며, 일반 충전으로 전환됩니다.
- 임의로 분해, 개조, 단자를 쇼트시킬 경우 고장 또는 화재의 원인이 될 수 있습니다.
- 충전기의 단자에 물기나 이물질이 들어가지 않도록 주의하세요.
- 물기나 젖은 손으로 만지지 마세요. 누전이나 감전 위험이 있습니다.
- 이 제품의 적정 사용 온도는 -20 ~ 45℃입니다. 적정 온도보다 높거나 낮은 환경에서 사용 시 제품이 손상되거나 수명이 단축될 수 있습니다.
