오아 와이더 F2 15W 차량용 무선 충전 거치대이며, 모델명 OA-CG034 제품에 대한 설명서 입니다.
본 제품의 사양과 구성품, 제품의 구조, 송풍구 거치대 사용과 차량 연결 방법 및 상태 표시 LED 등에 대한 정보를 확인할 수 있습니다.
- 📦 제품명 : 오아 와이더 F2
- 📦 모델명 : OA-CG034
- 🏪 상호 : 오아
- 🌐 제조사 공식 스토어 : 바로가기
- 📞 A/S 및 제품문의 : 1661-4555
본 제품은 공식 사용 설명서를 온라인에서 제공하고 있지 않습니다.
본 설명의 내용은 사용 경험을 바탕으로 설명이 추가되므로, 제품 구매시 포함된 사용설명서와 차이가 있을 수 있습니다.
1. 제품 사양
- 상품명 : 오아 와이더 F2
- 모델명 : OA-CG034
- 정격입력 : DC 5V 2A / 9V 2A / 12V 2A
- 정격출력 : DC 5V 1A / 9V 1.2A / 12V 1.3A
- 크기 : 80 x 56 x 127 (mm)
- 무게 : 125.8 g (본품)
- 소재 : ABS, PC
- 동작주파수 :
- 5V (107kHz ~ 173kHz)
- 9V (108kHz ~ 198kHz)
- 12V (124kHz ~ 190kHz)

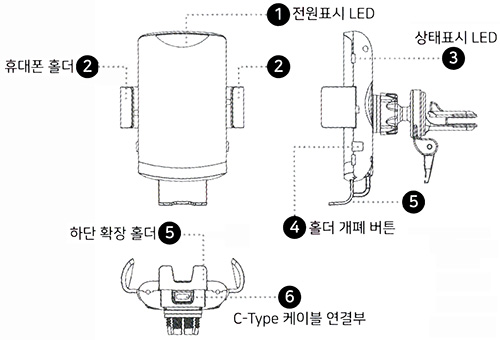

2. 제품 구조
- 전원표시 LED
- 휴대폰 홀더
- 상태표시 LED
- 홀더 개폐 버튼
- 하단 확장 홀더
- C-Type 케이블 연결부
※ 적외선 센서의 경우 내부 조명에 영향을 받아 홀더가 자동으로 열리고 닫힙니다. (예, 팔의 움직임 및 터널 등)
3. 제품 구성
- 와이더 F2 본체
- C-Type 케이블
- 송풍구 거치대
- 흡착 거치대
- 사용설명서
4. 사용 방법

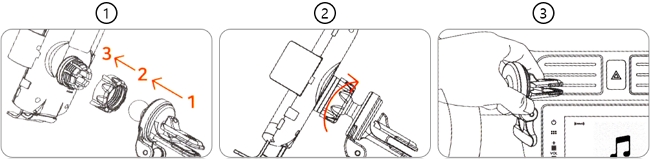

4-1. 송풍구 거치대
- 순서에 맞게 송풍구 거치대와 제품 본체를 조립합니다.
- 송풍구 거치대의 고정 너트를 시계 방향으로 돌려 송풍구 거치대를 고정합니다.
- 차량 송풍구에 송풍구 거치대 각도를 조정 후 연결합니다.

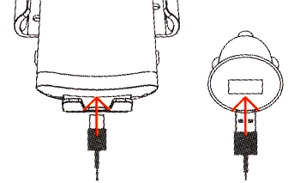

4-2. 차량과 연결
차량용 충전 어댑터와 동봉 되어있는 C-Type 케이블을 이용하여 제품 본체와 연결합니다.
❗급속충전 기능을 사용하기 위해서는 급속 충전 어댑터를 사용해야 합니다.
4-3. 스마트폰 거치 방법
- 본 제품은 충전코일 인식 방식의 제품입니다.
- 제품을 차량과 연결 시 휴대폰 홀더가 자동으로 열리며 충전 대기상태가 됩니다.
- 휴대폰을 제품에 접촉 시 휴대폰 홀더가 자동으로 닫힙니다.

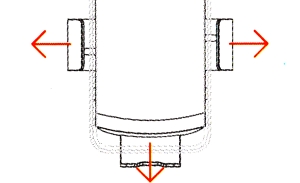

하단 확장홀더 사용법
- 최대 2단계로 확장이 가능하며, 충전기의 코일 위치에 맞춰 휴대폰을 거치합니다.
- 권장 크기는 제품의 세로 크기가 153mm 이하일 경우 1단으로 확장하여 사용하기를 권장 드리며, 153mm 이상일 경우 2단으로 확장하여 사용하기를 권장드립니다.

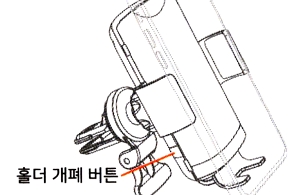

4-4. 스마트폰 분리 방법
홀더 개폐 버튼을 누르면 홀더가 벌어지고 이후 휴대폰을 분리합니다.
❗전원 차단 후, 홀더 개폐 버튼을 눌러도 작동이 가능합니다. (약 50초간)

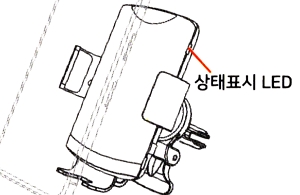

4-5. 상태표시 LED
전원을 연결하면 상태표시 LED의 색상이 흰색으로 켜지며, 충전중 일때는 파란색 LED가 점등이 됩니다.
❗휴대폰 무선 충전 중 상태표시 LED가 빨간색으로 변경이 되었을 경우 충전이 정상적으로 되는 상태가 아닙니다.
휴대폰을 거치대에서 분리 후 재 장착 해 주세요.
5. FAQ
다음과 같은 상황에서는 충전이 정상적으로 이루어지지 않거나 기기의 발열 형태를 유발할 수 있습니다.
- 어댑터에서 정상적인 출력이 나오지 않는 경우
- → 상태표시 LED를 확인해 주세요.
- 고속 충전이 안 되는 경우
- → 고속충전을 가능 한 어댑터와 케이블을 사용 해 주세요.
- 상태표시 LED는 정상인데 무선충전이 안되는 경우
- → 너무 두꺼운 케이스를 사용중인 경우 충전이 안될 수도 있습니다. (가급적 2mm 두께 이하를 권장합니다)
- → 휴대폰의 무선 충전 패드 위치와 충전기의 무선 충전 코일의 위치가 안 맞는 경우 충전이 되질 않습니다. 위치를 재 조정 해 주세요.
- → 휴대폰이나 케이스에 금속 및 자석이 부착이 되어 있는 경우 충전이 원활하게 되지 않습니다.
- → 휴대폰이 무선 충전을 지원하는 제품인지 확인 해 주세요.
6. 주의 사항
- 제품을 고온 다습한 곳에서 사용 또는 보관하지 마십시오.
- 제품을 화기 가까이에 두지 마십시오.
- 충전기를 액체에 넣거나 닿게 하지 마십시오.
- 제품을 청소할 때에는 전원을 분리한 상태에서 마른 헝겊으로만 부드럽게 닦아주세요. 화학약품을 사용하지 마십시오.
- 제품의 사용 적정 온도는 -20~55℃입니다.
