에쎈테크 터치형 온도 조절기는 온수 분배기와 밸브 제어기 등이 결합된 난방 시스템 전체에 걸쳐 설치 운용되기 때문에 온도 조절기만의 모델명은 정확히 확인되지 않습니다.
본 설명서는 광교산한양수자인더킨포크 아파트의 중앙 온도 조절기(마스터)와 각 방의 온도 조절기(서브)의 각 부분 명칭과 예약, 타이머 설정, 외출 방법, 시간 설정 방법 등을 확인할 수 있습니다.
- 📦 제품명 : 터치형 온도 조절기
- 📦 모델명 : 미상
- 🏪 상호 : (주)에쎈테크
- 🌐 제조사 공식 홈페이지 : 바로가기
본 제품의 공식 사용 설명서는 온라인 상에서 확인할 수 없습니다.
본 설명의 내용은 사용 경험을 바탕으로 설명이 추가되므로, 제품 구매시 포함된 사용설명서와 차이가 있을 수 있습니다.
본 제품의 온도 조절기는 중앙 온도 조절기(마스터)와 각 방에 설치되는 각실 온도 조절기(서브)로 구분됩니다.
난방 시스템의 보일러 종류, 온수 분배기 및 밸브 제어기 등의 종류에 따라 사용 방법의 차이가 있을 수 있습니다.
중앙 온도 조절기(마스터)
각 부분 명칭

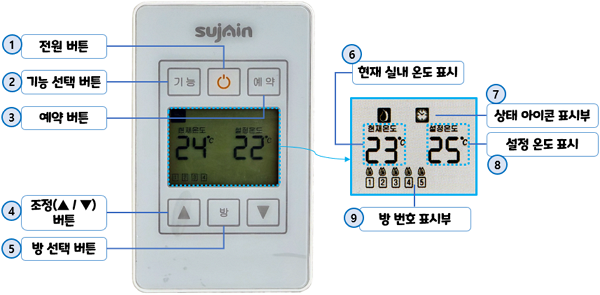

본 제품의 중앙 온도 조절기(마스터)의 각 부분을 살펴보면 아래 그림과 같습니다.
- ① 전원 버튼
- ② 기능 선택 버튼
- ③ 예약 버튼
- ④ 조정(▲ / ▼) 버튼 : 왼쪽의 ▲ 버튼을 누르면 온도를 올리고, 오른쪽의 ▼ 버튼을 누르면 온도를 내립니다.
- ⑤ 방 선택 버튼
- ⑥ 현재 실내 온도 표시
- ⑦ 상태 아이콘 표시부
- ⑧ 설정 온도 표시
- ⑨ 방 번호 표시부 : 세팅되어 있는 방 개수 만큼 표시 됩니다.
- 예: [1] = 거실, [2] = 안방, [3] = 작은방1, [4] = 작은방2를 의미합니다.
사용 방법
상기 ‘각 부분 명칭‘을 잘 숙지한 상태에서 사용 방법을 확인하면 더 쉽게 이해할 수 있습니다.
난방 가동 및 정지
- 전원 버튼(①)을 눌러 전원을 켭니다.
- 전원을 켠 상태에서 ④ 조정(▲ / ▼) 버튼을 이용해 현재 온도(⑥) 보다 설정 온도(⑧)를 올립니다.
- ④ 조정(▲ / ▼) 버튼은 화살표 방향대로 왼쪽의 ▲ 버튼을 누르면 온도를 올리고, 오른쪽의 ▼ 버튼을 누르면 온도를 내립니다.
- 난방이 정상적으로 가동된다면, ⑨ 방 번호 표시부에 해당방 표시 아이콘 위에 불꽃 마크가 표시됩니다.
- 난방 정지는 난방 버튼을 누르거나, 설정 온도(⑧)를 현재 온도(⑥) 보다 낮게 설정합니다.
- 난방이 정지되면, ⑨ 방 번호 표시부에 해당 방 표시 아이콘 위에 불꽃 마크가 사라집니다. (난방 꺼짐)
❗중앙 온도 조절기(마스터)에서는 온도를 설정할 때 ⑤ 방 선택 버튼을 눌러 설정할 방을 선택 후 설정할 수 있습니다.
예약 및 해제
③ 예약 버튼을 눌러 예약을 설정하고 해제할 수 있습니다.
예약 시간 범위는 1~24시간이며, 1시간 단위로 설정할 수 있습니다.
그 방법은 다음을 따릅니다.
- ③ 예약 버튼을 눌러 예약될 시간을 설정합니다.
- 시간 설정 후 예약 버튼(③)을 한번 더 누르면 예약 시간 후에 작동할 온도를 설정합니다.
- 상단에 ⑦ 상태 아이콘 표시부에 예약 아이콘(시계 모양)이 표시 되며 예약이 설정됩니다.
- 예약은 1회성이며 예약 해제는 예약 버튼을 다시 누릅니다.
전체 외출 및 해제

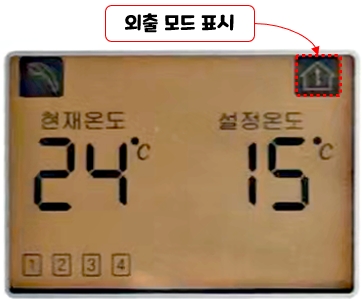

② 기능 선택 버튼을 이용해 외출 모드를 설정할 수 있습니다.
외출 온도 설정 범위는 5 ~15℃까지 입니다.
그 방법은 다음을 따릅니다.
- ② 기능 선택 버튼을 누르면 서브 조절기를 포함한 전체 세대 조절기를 외출 모드가 됩니다.
- 외출 모드 해제하기 전까지 유지되며, 기능 버튼을 누르면 해제 됩니다.
- 각 방별 외출 모드도 가능하며, 난방 OFF된 상태의 서브 조절기에는 외출이 되지 않습니다.
타이머 설정 및 해제
타이머는 90분을 기준으로 5분에서 90분(연속)까지 설정하는 기능입니다.
예를 들어, 30분으로 타이머를 설정하면 90분 중, 30분 난방 가동 후 60분 난방 정지를 반복하게 됩니다.
타이머 시간은 5, 10, 15, 20, 25, 30, 40, 50, 60, 70, 80, 90분으로 설정할 수 있습니다.
90분으로 설정시 연속으로 난방을 가동하게 됩니다.
이 때 설정된 온도와 관계 없이 난방이 가동됩니다.
타이머 설정 및 해제 방법은 아래와 같습니다.
- 예약 버튼을 3초간 누르면 ⑦ 상태 아이콘 표시부에 타이머(화살표 회전 모양) 아이콘 표시되며 타이머를 설정할 수 있습니다.
- ④ 조정(▲ / ▼) 버튼을 이용해 시간을 설정합니다.
- 설정 후 5초 이상 아무런 조작을 하지 않으면 설정이 완료됩니다.
- 설정된 후에는 ‘설정 온도’에 “–“로 표시됩니다.
- 타이머 해제전까지 무한 반복하며, 타이머 해제는 예약 버튼을 한번 더 누릅니다.
중앙 조절기 방선택 기능
- ⑤ 방 선택 버튼을 눌러 각 방 조절기의 상태를 확인합니다.
- 방을 선택한 후 선택된 방의 온도 설정 및 외출, 예약, 타이머 기능을 설정할 수 있습니다.

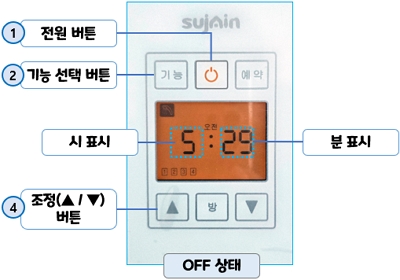

시간 설정
시간 설정은 중앙 온도 조절기(마스터)에서만 할 수 있습니다.
- 전원 버튼(①)을 눌러 조절기를 OFF 합니다.
- 정상적으로 OFF 된 상태라면 시간만 표시되거나 현재 온도만 표시됩니다.
- ② 기능 선택 버튼을 3초 이상 누릅니다.
- ‘시 표시’가 깜빡이면 ④ 조정(▲ / ▼) 버튼을 이용해 ‘시’를 설정합니다.
- 시 설정 후 다시 ② 기능 선택 버튼을 누르면 ‘분 표시’가 깜빡입니다.
- ‘분 표시’가 깜빡이면 ④ 조정(▲ / ▼) 버튼을 이용해 ‘분’을 설정합니다.
- ② 기능 선택 버튼을 눌러 설정을 마치거나 5초 이상 아무런 조작을 하지 않으면 자동으로 저장됩니다.
❗시간은 오전 12시간, 오후 12시간 방식으로 설정할 수 있습니다. ‘오전’, ‘오후’를 확인하며 설정합니다.
물 온도 설정(온수/난방)
이 기능은 사용중인 보일러와의 연동에 따라 차이가 있을 수 있습니다.
욕실을 포함한 수도 온수가 별로 뜨겁지 않다고 생각된다면 온수의 온도를 확인하고 조절하는 것이 방법일 수 있습니다.
② 기능 선택 버튼을 3초 이상 누르면 아래 그림과 같이 샤워기 모양의 아이콘이 깜빡이거나 불꽃 모양의 아이콘이 깜빡입니다.
둘 중 어느 것이라도 깜빡일 때 기능 선택 버튼을 다시 누르면 깜빡이는 아이콘을 변경할 수 있습니다.
수도 온수의 최대 온도를 설정하려면
욕실 온수 표시(샤워기 모양)가 깜빡일 때 조정(▲ / ▼) 버튼을 이용해 설정 온도를 조절합니다.
더 이상 온도가 올라가지 않는다면 설정할 수 있는 최대 온도입니다.
난방시 사용되는 물의 온도를 설정하려면
난방 온수 표시(불꽃 모양)이 깜빡이게 기능 선택 버튼을 누릅니다.
불꽃 모양이 깜빡이면 조정(▲ / ▼) 버튼을 이용해 설정 온도를 조절합니다.
더 이상 온도가 올라가지 않는다면 설정할 수 있는 최대 온도입니다.
설정을 마치려면 기능 선택 버튼을 한번 누르거나, 설정 후 5초 이상 아무런 조작을 하지 않으면 그대로 설정 저장됩니다.
각실 온도 조절기(서브)
각 부분 명칭

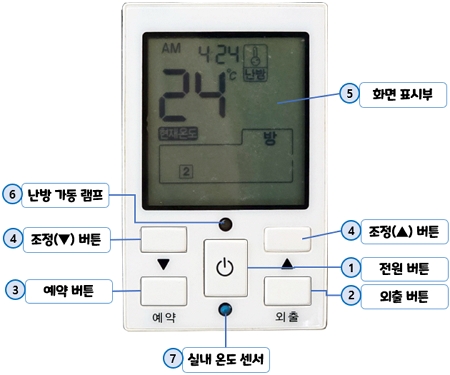

본 제품의 각실 온도 조절기(서브)의 각 부분의 명칭을 살펴보면 아래 그림과 같습니다.
‘각 부분 명칭‘을 잘 숙지한 상태에서 사용 방법을 확인하면 더 쉽게 이해할 수 있습니다.
- ① 전원 버튼
- ② 외출 버튼
- ③ 예약 버튼
- ④ 조정(▲ / ▼) 버튼 : 왼쪽의 ▼ 버튼을 누르면 설정 값을 내리고, 오른쪽의 ▲ 버튼을 누르면 설정 값을 올립니다.
- ⑤ 화면 표시부 : 화면을 통해 현재/설정 온도, 시간 등 설정된 상태를 확인할 수 있습니다.
- ⑥ 난방 가동 램프 : 난방이 가동 중일 때 빨간색으로 표시됩니다.
- ⑦ 실내 온도 센서

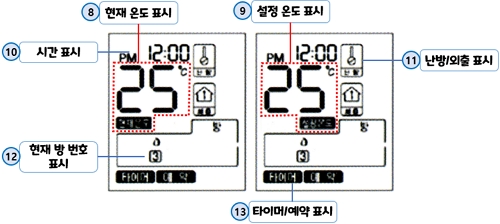

⑤ 화면 표시부를 자세히 살펴보면 아래 사진과 같습니다.
- ⑧ 현재 온도 표시 : 현재 온도는 온도 왼쪽 아래에 [현재온도]라고 표시되어 있습니다.
- ⑨ 설정 온도 표시 : 설정 온도는 온도 오른쪽 아래에 [설정온도]라고 표시되어 있습니다.
- ④ 조정(▲ / ▼) 버튼을 눌러보면 설정 온도를 확인할 수 있고, 아무런 조작이 없으면 다시 [현재온도]를 보여줍니다.
- ⑩ 시간 표시 : 설정된 시간이 표시됩니다. 시간 설정은 중앙 조절기(마스터)에서만 할 수 있습니다.
- ⑪ 난방 / 외출 표시 : 난방 모드와 외출 모드를 아이콘으로 표시합니다.
- ⑫ 현재 방 번호 표시 : 각 실별 방 번호를 확인할 수 있습니다.
- ⑬ 타이머 / 예약 표시 : 타이머아 예약이 설정되면 해당 아이콘이 표시됩니다.
사용 방법
난방 가동 및 정지
- 전원 버튼(①)을 눌러 전원을 켭니다.
- 전원을 켠 상태에서 ④ 조정(▲ / ▼) 버튼을 이용해 현재 온도(⑧) 보다 설정 온도(⑨)를 올립니다.
- ④ 조정(▲ / ▼) 버튼은 화살표 방향대로 왼쪽의 ▼ 버튼을 누르면 온도를 내리고, 오른쪽의 ▲ 버튼을 누르면 온도를 올립니다.
- 난방이 정상적으로 가동된다면, ⑥ 난방 가동 램프가 빨간색으로 등이 켜지고, ⑫ 현재 방 번호 표시에 방 번호 위에 불꽃 마크가 표시됩니다.
- 난방 정지는 설정 온도(⑨)를 현재 온도(⑧) 보다 낮게 설정합니다.
- 난방이 정지되면, ⑨ 방 번호 표시부에 해당 방 표시 아이콘 위에 불꽃 마크가 사라집니다. (난방 꺼짐)
예약 및 해제
③ 예약 버튼을 눌러 예약을 설정하고 해제할 수 있습니다.
예약 시간 범위는 1~24시간이며, 1시간 단위로 설정할 수 있습니다.
그 방법은 다음을 따릅니다.
- ③ 예약 버튼을 누르면 예약될 시간을 설정할 수 있게 시간이 깜빡입니다.
- ④ 조정(▲ / ▼) 버튼을 눌러 원하는 시간으로 설정합니다.(예약 시간 범위는 1~24시간입니다.)
- 시간 설정 후 예약 버튼(③)을 한번 더 누르면 예약 시간 후에 작동할 온도를 설정할 수 있게 온도가 깜빡입니다.
- ④ 조정(▲ / ▼) 버튼을 눌러 원하는 온도로 설정합니다.
- ⑬ 타이머 / 예약 표시에 [예약] 아이콘이 표시 되며 예약이 설정됩니다.
- 예약은 1회성이며 예약 해제는 예약 버튼을 다시 누릅니다.
외출 및 해제
외출 온도 설정 범위는 5 ~15℃까지 입니다.
그 방법은 다음을 따릅니다.
- ② 외출 버튼을 누르면 외출 모드가 됩니다.
- ⑪ 난방 / 외출 표시부에 [외출] 아이콘이 표시됩니다.
- 외출 모드를 해제하기 전까지 유지되며, 외출 버튼을 누르면 해제됩니다.

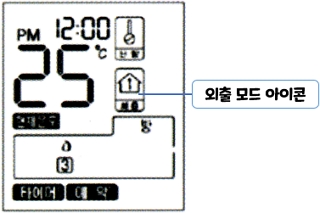

❗외출 모드인 경우 아래 화면과 같이 ‘외출 모드 아이콘’이 표시가 됩니다.
외출 모드인 상태에서 ④ 조정(▲ / ▼) 버튼을 눌러 온도를 설정할 수 있고, 외출 모드에서 온도 설정 범위는 5 ~15℃까지 입니다.
타이머 설정 및 해제
타이머는 90분을 기준으로 5분에서 90분(연속)까지 설정하는 기능입니다.
예를 들어, 30분으로 타이머를 설정하면 90분 중, 30분 난방 가동 후 60분 난방 정지를 반복하게 됩니다.
타이머 시간은 5, 10, 15, 20, 25, 30, 40, 50, 60, 70, 80, 90분으로 설정할 수 있습니다.
90분으로 설정시 연속으로 난방을 가동하게 됩니다.
이 때 설정된 온도와 관계 없이 난방이 가동됩니다.
타이머 설정 및 해제 방법은 아래와 같습니다.
- 예약 버튼을 3회 누르면 ⑬ 타이머 / 예약 표시에 [타이머] 아이콘이 표시되며 설정됩니다.
- ④ 조정(▲ / ▼) 버튼을 눌러 타이머 시간을 설정합니다.
- 설정 후 5초 이상 아무런 조작을 하지 않으면 설정이 저장됩니다.
- 타이머 해제 전까지 무한 반복하며, 타이머 해제는 예약 버튼을 한번 더 누릅니다.
