[설명서] 발로체(VALOCHE) 풋밸브 FV-7000, FV-8000, FV-9000

국일금속산업에서 제조 판매하는 풋밸브(Foot Valve) 제품인 FV 시리즈 FV-7000, FV-8000, FV-9000 모델에 대한 사용 설명서 입니다.
본 설명서에는 풋밸브 모델별 구분과 제품의 구동 방식, 제품의 특징, 구성품, 절수 컨트롤러 각 부분의 명칭 및 주의 사항을 확인할 수 있습니다.

  • 📦 제품명 : 발로체
  • 📦 모델명 : FV-7000, FV-8000, FV-9000
  • 🏪 상호 : (주)국일금속산업
  • 🌐 제조사 공식 홈페이지 : 바로가기
  • ▶️ 제품 소개 페이지 : 바로가기

본 제품의 공식 사용 설명서는 온라인에서 확인할 수 없습니다.
본 설명의 내용은 사용 경험을 바탕으로 설명이 추가되므로, 제품 구매시 포함된 사용설명서와 차이가 있을 수 있습니다.


VALOCHE
SAVING WATER ELECTRONIC SYSTEM
FV-7000 / FV-8000 / FV-9000

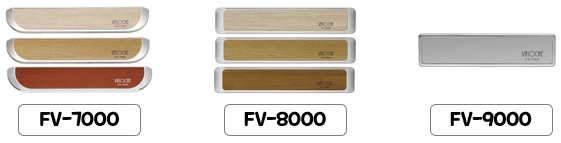

풋밸브 모델별 구분

발로체 풋밸브 FV-7000/FV-8000/FV-9000은 모델별 아래와 같이 형태가 다릅니다.

발로체 풋밸브 FV-7000/FV-8000/FV-9000
발로체 풋밸브 FV-7000/FV-8000/FV-9000

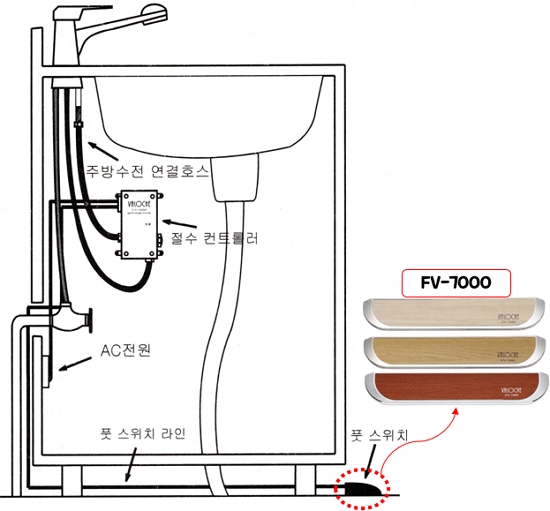

제품의 구동방식

풋 스위치를 한번 클릭하면 물이 토수되고 또 한번 클릭하면 단수 됩니다.

발로체 풋밸브 FV-7000/FV-8000/FV-9000 구동 방식
발로체 풋밸브 FV-7000/FV-8000/FV-9000 구동 방식

제품의 특징

  • 자동 단수와 타이머 기능
    • 한번 클릭한 후, 놔두면 3분 후에 자동으로 정지되고, 길게 1초 이상 클릭하고 있으면 7분 후에 정지됩니다.
  • 수동 전환 밸브
    • 발로체 절수기를 사용 중 정전 또는 고장시 수동으로 전환 후 사용할 수 있습니다.
  • 해충 퇴치기능 (옵션 기능)
    • 발로체 절수기에는 해충(바퀴벌레, 개미)을 쫓아 버리는 초음파 발생 장치가 탑재되어 있습니다.
    • 해충들만이 들을 수 있는 초음파를 발생하여 접근하지 못하도록 합니다.

구성품

  1. 콘트롤 박스
  2. 풋 스위치
  3. 전원 어답터
  4. 주방수전 연결 호스
  5. 여분 패킹
  6. 고정 볼트류

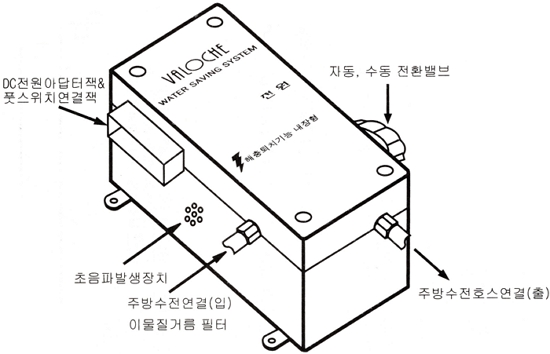

절수 컨트롤러 구성

구성품의 1. 콘트롤 박스에 해당하는 절수 컨트롤러의 각 부분의 명칭은 아래 사진과 같습니다.

발로체 풋밸브 FV-7000/FV-8000/FV-9000 : 절수 컨트롤러
발로체 풋밸브 FV-7000/FV-8000/FV-9000 : 절수 컨트롤러

자동/수동 전환밸브, DC 전원 아답터 잭&풋 스위치 연결잭, 초음파 발생 장치(옵션), 주방 수전 연결(입) 이물질 거름 필터, 주방 수전 호스 연결(출)로 구성되어 있습니다.

참고사항 : 역류 방지 조절밸브 설치 확인 후 일반 조절 밸브일 경우 별도의 역류 방지기 부착 후 시공하여야 합니다.


제원

모델FV-9000FV-7000 / 8000
컨트롤러135 x 65 x 79135 x 65 x 79
풋 스위치240 x 58 x 15340 x 63 x 14
동작 전압DC 12V 500mADC 12V 500mA

참고로, 설명서의 FV-9000의 풋 스위치는 높이 15는 정확하지 않을 수 있습니다.


주의 사항

  1. 젖은 손으로 전원 콘센트를 만지지 마십시오. 감전의 위험이 있습니다.
  2. 연결된 관이나 배선을 무리하게 잡아 당기지 마십시오.
  3. 제품에 강한 충격을 주지 마십시오.
  4. 풋 스위치에 물이 들어가지 않도록 주의하여 주십시오.
  5. 사용 수도레버의 온,냉의 위치를 확인하여 고온에 화상을 입지 않도록 주의 하십시오.
  6. 본 제품은 이물질에 의한 잦은 고장 유발로 인해 지하수에는 절대 사용할 수 없습니다.

제품 보증 관련

  1. 본 제품은 엄격한 품질관리와 정밀 검사에 합격된 제품입니다.
  2. 보증기간(구매일로부터 1년) 이내에 발생한 고장은 무상 A/S 받으실 수 있습니다.
    • (하지만 보증 실드가 찢어지면 A/S를 보증 받을 수 없습니다.)
  3. 보증기간 이내라 하더라도 아래의 경우는 유상처리가 됩니다.
    • 가) 사용자의 취급 부주의로 A/S가 발생한 경우
    • 나) 설치 또는 이동 시 낙하(소비자과실)등에 의한 고장이나 파손
    • 다) 제품을 임의대로 분해한 경우
  4. A/S를 의뢰하실 때에는 보증서를 같이 제시하셔야 무상 보증을 받으실 수 있습니다.
  5. 제품을 구입한 후에는 꼭 보증서의 내용을 기재하시기 바랍니다.
