NorthBayou(노스바유) 모니터 암(Monitor Arm) 제품 중 NB F195A 고중량 듀얼 모니터암 거치대에 대한 사용 설명서입니다.
구성품과 클램프 방식으로 설치하는 방법, 그로밋 방식으로 설치하는 방법, 케이블 정리 및 장력 조절 방법 등을 확인할 수 있습니다.
- 📦 제품명 : NB F195A 고중량 듀얼 모니터 거치대
- 📦 모델명 : NB F195A
- 🏪 상호 : (주)로리스토어
- 📎 노스바유 홈페이지 : https://www.new-nb.com/
- 📎로리스토어 홈페이지 : https://nbmount.co.kr/
본 설명에 사용된 그림은 공식 사용 설명서를 바탕으로 정리되었으며, 제품 구매 당시 한글 설명서가 제공되지 않았습니다.
또한, 실제 제품에 포함된 설명서에는 주의 사항과 같은 내용을 제외하고 설치 과정에는 텍스트 설명은 없고 그림만 있습니다.
따라서 본 내용의 텍스트 설명은 BoxKeeper가 경험을 바탕으로 대부분 작성되었습니다.
1. 중요 안전 사항
부적절한 설치 또는 조립은 심각한 부상 및 재산 피해를 초래할 수 있습니다.
설치를 시작하기 전에 아래의 경고 사항을 주의 깊게 읽어 주십시오.
- 제품은 반드시 전문가 또는 숙련된 설치자가 설치해야 합니다.
- 본 설명서를 이해하지 못하거나 우려되는 사항이 있을 경우, 자격을 갖춘 설치자에게 상담하십시오.
- 제품이나 하드웨어에 손상이 있거나 부품이 누락된 경우, 설치하지 마시고 현지 유통업체에 문의하여 교체 부품을 요청하십시오.
- 이 제품은 대부분의 22~32인치 LCD/모니터에 적합합니다. LCD/모니터의 최대 하중 : 26.4파운드 (12kg).
- 설치자 친화적이며 세련된 디자인입니다.
- 장착 대상 구조물(예: 책상, 벽 등)은 장착될 전체 하중(모든 액세서리 포함)의 최소 3배의 무게를 지지할 수 있어야 합니다.
- 본 제품을 원래의 목적 이외의 용도로 사용하지 마십시오.
- 이 제품은 움직이는 부품을 포함하고 있으므로 주의하여 사용하십시오.
- 모니터나 평면 패널 디스플레이의 케이블을 암(Arm)을 통해 연결할 경우, 케이블이 끼이거나 접히지 않도록 주의하십시오.
- 모든 부속품을 포함하여 설치는 자격을 갖춘 인원에 의해 이루어져야 합니다.
- 특히, 전원 케이블과 데이터 케이블은 비틀림이나 압착에 의해 손상되지 않도록 고정되어야 합니다.
- 제조사는 이동 또는 재설치 비용에 대해 책임을 지지 않습니다.
- 제조사는 수정, 부적절한 설치 또는 규정 하중을 초과하는 설치에 대해 어떠한 책임도 지지 않습니다.
- 본 제품은 실내용으로만 설계되었습니다. 실외에서 사용하면 제품 손상 및 심각한 부상으로 이어질 수 있습니다.
- 본 제품에는 고압 가스 스프링이 포함되어 있으므로, 타격이나 해체는 엄격히 금지됩니다. 폐기 시 반드시 제조사 또는 전문기관에 반납하십시오.
- 설명서 내용은 사전 고지 없이 변경될 수 있으며, 설명서 또는 구조의 수정은 제조사의 공식적인 승인 없이는 금지됩니다.
2. 기호 설명
설명서 그림에 표기된 기호는 다음을 의미합니다.

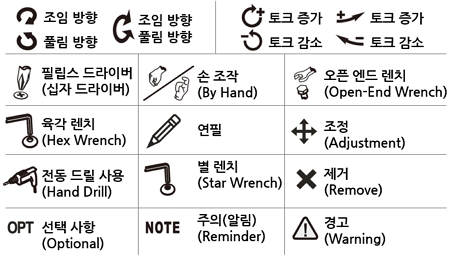

조임 방향 / 풀림 방향, 토크 증가 / 토크 감소, 십자 드라이버, 손 조작, 오픈 렌치, 육각 렌치, 연필 등 상황에 따라 필요한 동작을 기호로 표기하고 있습니다.
3. 부품 목록
명칭은 설명서에 나와 있지 않아 임의로 표기하였습니다.

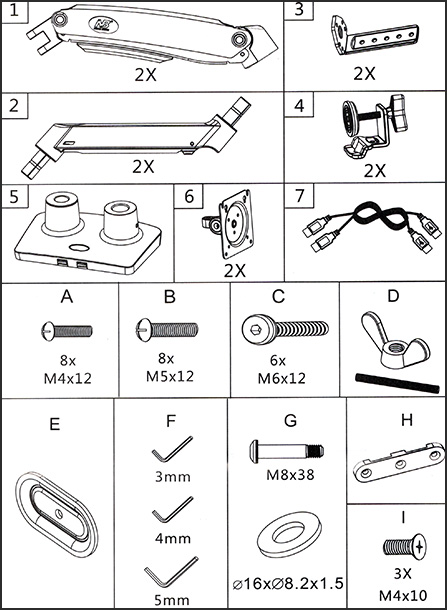

- 1. 상부 암(Upper Arm) 2개
- 2. 하부 암(Lower Arm) 2개 : 데스크 베이스(5)와 연결되는 부분
- 3. 클램프 브래킷 2개 : : 클램프 고정 보조 브래킷
- 4. 클램프 조임 노브 + 고정 볼트 2개 : 책상 고정용 나사 조임부
- 5. 듀얼 포스트 데스크 베이스 – 1개
- 6. 모니터 고정 브래킷 2개 : 상부 암(1)과 연결되고 모니터가 장착되는 부분
- 7. USB 케이블 2개
- A. M4×12 십자 나사 8개 : 모니터 결합용 부품
- B. M5×12 십자 나사 8개 : 모니터 결합용 부품
- C. M6×12 육각 홈 나사 6개 : 본체 조립용 부품
- D. 그로밋 볼트 1개 / 나비 너트 1개 : 그로밋 방식 채결용 볼트
- E. 잠금 플레이트(Locking Plate) 1개 : 그로밋 방식 채결용 플레이트
- F. 육각렌치(3mm) 1개, 육각렌치(4mm) 1개, 육각렌치(5mm) 1개 : 암 조립 및 세부 조절용
- G. M8×10 볼트 1개, 와셔 Ø16×Ø8.2×1.5 1개
- H. USB 케이블 클립 1개
- I. M4×10 볼트 3개
4. 설치 방법 비교

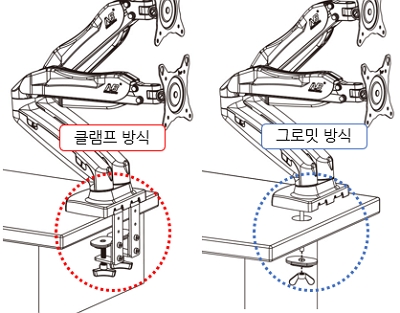

본 제품을 설치 방법에는 ‘클램프 방식’ 또는 ‘그로밋 방식’이 있으며, 두 방법의 차이는 아래 그림과 같습니다.
❗본 제품은 두 방법을 모두 사용 가능하게 구성되어 있습니다. 원하는 방식으로 선택해 사용하면 되겠습니다.
5. 설치 방법
5-1. 데스크 베이스 설치
NB F195A 고중량 듀얼 모니터 거치대 설치시 데스크 베이스를 가장 먼저 설치합니다.
앞서 살펴본 그로밋과 클램프 방식의 차이도 데스크 베이스 장착 방법이 다르고 나머지는 모두 동일합니다.
USB 케이블 장착
클램프 방식이든 그로밋 방식이든 “7. USB 케이블 2개”를 “5. 듀얼 포스트 데스크 베이스”에 먼저 설치합니다.

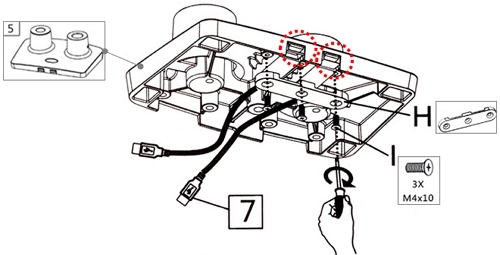

위 그림과 같이 “5. 듀얼 포스트 데스크 베이스”에 USB 케이블을 앞쪽의 USB 포트 부분(빨간색 동그라미 표기)부터 잘 맞춰 끼운 후 케이블을 뒤쪽으로 빼냅니다. 뒤쪽 가운데에 케이블이 지나갈 홈이 마련되어 있습니다.
사용된 부품은 그림을 참고하십시오.
그로밋 방식으로 설치
그로밋 방식으로 설치하는 방법은 매우 간단합니다.

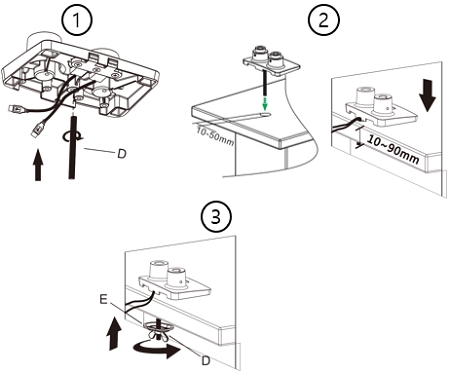

① 데스크 베이스(구성품 [5]번)에 D – 그로밋 볼트를 결속합니다.
② 데스크 베이스를 책상의 구멍에 맞춰 놓습니다. 적정한 책상의 두께는 10~90mm입니다.
③ E – 잠금 플레이트(Locking Plate)와 D – 나비 너트를 이용해 단단히 고정합니다.
클램프 방식으로 설치

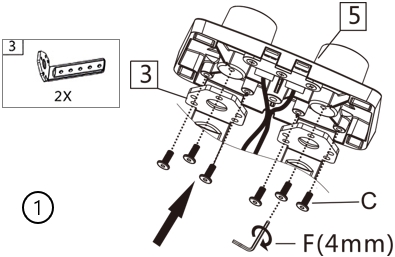

① 데스크 베이스(구성품 [5]번)에 [3] 고정 브라켓을 결속합니다.
C. M6×12 육각 홈 나사 6개를 사용하고, F. 육각렌치(4mm)를 이용해 아주 단단히 조입니다.

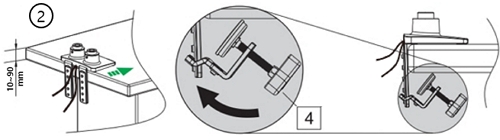

② 조립한 모니터 암 본체 바닥을 책상에 올려 결속한 [3] – 고정 브래킷(Bracket)을 책상에 붙도록 합니다.
위 그림을 참고해 클램프 조임 노브 + 고정 볼트(부품 번호 4번)를 이용해 단단히 고정합니다.
⚠️ 중요한 사항 중 하나로, 클램프 조임 노브가 책상에 닿는 위치를 고려해야 합니다. 조임 노브는 책상 안쪽으로 5cm까지 들어옵니다.
5-2. 암 조립

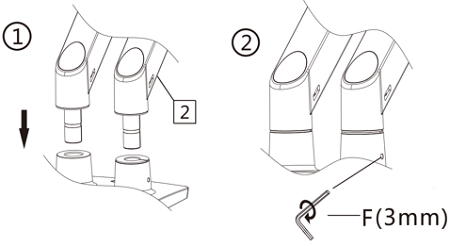

① 2. 하부 암(Lower Arm) 부품 2개를 베이스에 꽂습니다.
② 2번 부품 삽입 후 F (3mm) 육각렌치로 조임 정도를 조절합니다.

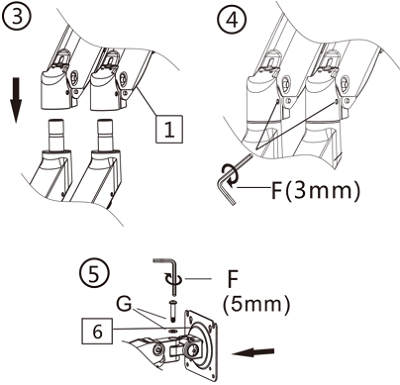

③ 1. 상부 암(Upper Arm) 부품 2개를 하부 암에 각각 삽입합니다.
④ F (3mm) 렌치로 조임 정도를 조절합니다.
⑤ 6번 부품을 G 와셔와 함께 상부 암 끝에 결속하고, F (5mm) 렌치로 조인다.
⚠️ 경고: 조절 나사는 표면과 같은 높이로 조입니다.

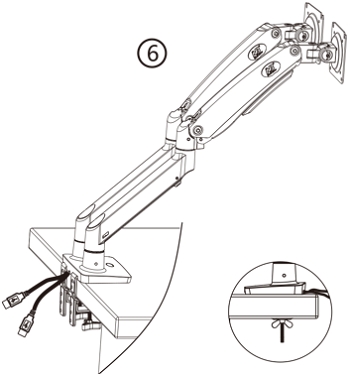

⑥ 설치 완료 후 전반적인 장착 상태를 보여줍니다.
6. 조정 가능 범위

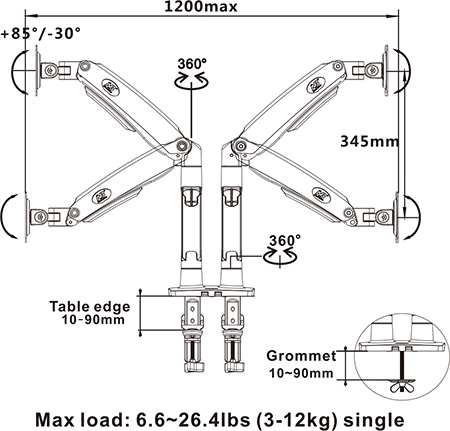

- 상단 틸트 : +85° / -30°
- 좌우 회전 : 360°
- 수직 범위 : 345mm
- 수평 범위(암 전체) : 1200mm 이하
- 책상 가장자리 두께 : 10~90mm
- 그로멧 설치 가능 두께 : 10~90mm
- 최대 하중 : 암 1개 당 6.6~26.4 파운드 (3~12kg)
7. 모니터 설치
모니터 암이 모두 설치가 되었다면, 이제 모니터를 설치합니다.
설치 가능한 VESA 규격은 75mm(2.95″)와 100mm(3.9″)입니다.

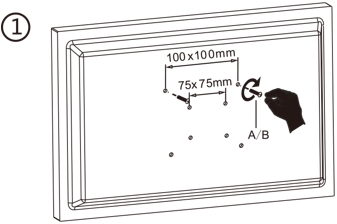

① 모니터를 장착하기 위해 가장 먼저 해야할 것은 모니터 VESA 홀 위쪽 2개에 먼저 나사를 조입니다.
이 때, 나사를 완전히 조이면 안됩니다.
모니터와 3mm 정도의 간격을 두고 조입니다.

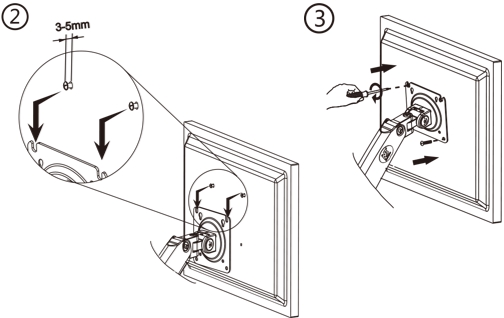

② 이제 모니터를 F195A로 가져가 앞서 조여 놓은 VASA 홀 위쪽 나사 2개를 모니터 암 위쪽으로 해서 걸어 봅니다.
이렇게 걸어두면 손을 놓아도 모니터가 걸려 있게 되어 장착하기 쉬워 집니다.
③ 이제 아래쪽 VASA 홀과 함께 나사 4개를 모두 단단히 조입니다.
8. 케이블(전선) 정리 방법

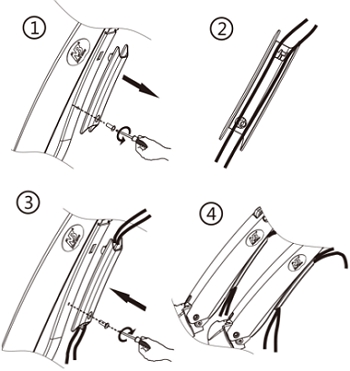

① ~ ④번 과정은 상부 암 아래쪽에 위치한 전선 정리 커버를 분리해 전선을 정리하는 과정을 보여줍니다.
상부 암 아래쪽에 전선 정리 커버는 나사를 풀고 조립해야 합니다.
⑤ ~ ⑦번 과정은 하부 암의 전선 정리 커버를 분리하고 전선을 정리하는 과정을 보여줍니다.

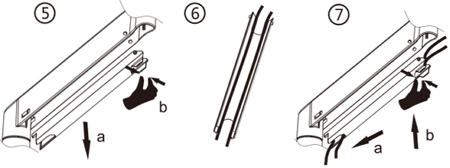

커버 위쪽 끝 양쪽을 안쪽으로 동시에 조금 누르면 쉽게 분리할 수 있습니다. 분리할 때는 ⑤번 그림 처럼 b쪽을 먼저 분리하고 a쪽을 뺍니다. 다시 조립할 때는 반대 방향으로 진행합니다.
케이블 연결 및 정리가 완료 상태 (모든 암과 기둥 사이를 따라 정리된 상태) 입니다.
9. 장력(토크) 조절 방법
설치 후 모니터의 위치를 올리고 내려 보면서 암이 원하는 위치에 잘 고정되는 지 확인합니다.
원하는 위치에 고정이 되지 않는다면 장력(토크)를 조절해 볼 수 있습니다.
❗주의 : 디스플레이의 무게가 허용 범위 내에 있어야 합니다.
‘+(플러스)’ 방향으로 돌리면 장력이 증가하고, ‘-(마이너스)’ 방향으로 돌리면 감소합니다.
❗한번에 많이 돌리지 마시고 조금씩 돌려가며 원하는 힘을 맞추기 바랍니다.

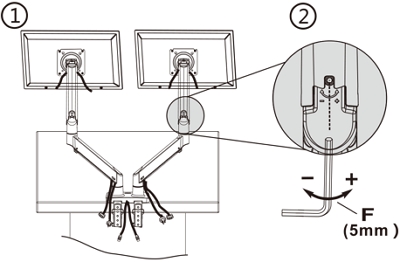

① 암에 디스플레이를 장착한 상태에서 디스플레이가 떠 있는지 여부 확인.
② 장력 조절 방법

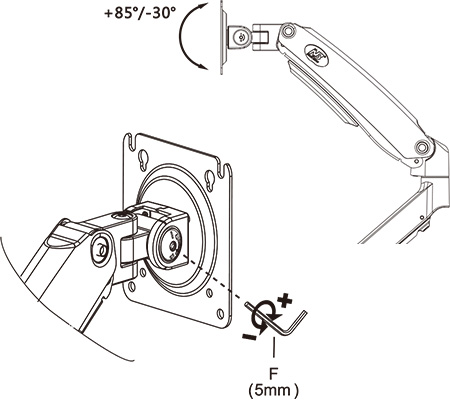

- 디스플레이가 자동으로 위로 올라갈 경우 : F (5mm) 육각 렌치를 사용해 ‘-’ 방향으로 돌려 토크를 줄입니다. → 디스플레이가 고정된 높이에서 멈출 때까지 조정
- 디스플레이가 바닥에 고정될 경우 : ‘+’ 방향으로 조절하여 토크를 증가시킵니다. → 디스플레이가 원하는 높이에 머무를 때까지 반복 조정
10. 모니터 조절
장력 조절과 마찬가지로 모니터 상하목을 조절할 수 있습니다.
장력 조절과 마찬가지로 5mm 렌치 F를 이용해 강도를 조절합니다.
⚠️ 자칫 모니터 암이 튀어오를 수 있으니 절대 머리를 모니터 위로 두고 작업하지 않습니다.
