(주)펠로우즈코리아에서 판매하는 문서 세단기(파쇄기) 중 하나인 P-30C / FS-1 모델의 사용 설명서 입니다.
본 설명서에서는 각 부분의 명칭과 가장 기본적인 사용법과 주의사항 유지 보수 방법 및 문제 해결 방법을 확인할 수 있습니다.
본 설명의 내용은 사용 경험을 바탕으로 설명이 추가되므로, 제품 구매시 포함된 사용설명서와 차이가 있습니다.
1. 각 부분의 명칭
제품의 전체적은 모습과 구성은 다음 사진과 같이,
크게 상단의 ① 세단기 헤드와 하단의 ② 폐지함으로 구성되어 있습니다.
① 세단기 헤드는 양옆으로 ④ 헤드 손잡이 홈이 있어서 양손으로 손잡이를 잡고 들면 폐지함과 분리할 수 있습니다.
② 폐지함은 내용물이 얼마나 있는지 외부에서 쉽게 확인할 수 있도록 ③ 폐지함 창이 있습니다.
☑️ 세단기 헤드

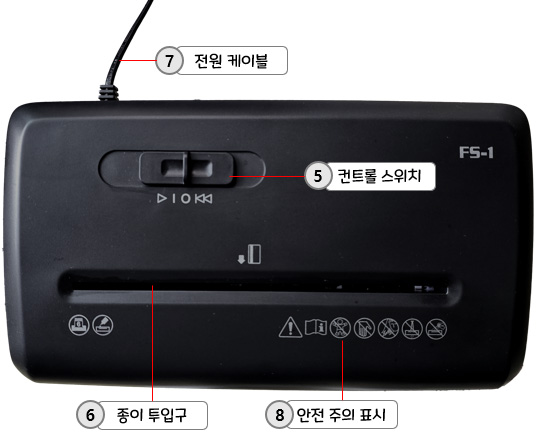

세단기 헤드의 구성은 다음 사진과 같습니다.
- ⑤ 컨트롤 스위치 : 실제 세단기를 작동하는 스위치입니다.
- ⑥ 종이 투입구 : 세단할 종이/카드 투입구로 투입구 폭 사이즈는 220mm입니다.
- ⑦ 전원 케이블 : 세단기 헤드에 전원 케이블이 연결되어 있습니다.
- ⑧ 안전 주의 표시 : 안전과 관련한 주의 마크가 표시되어 있습니다.

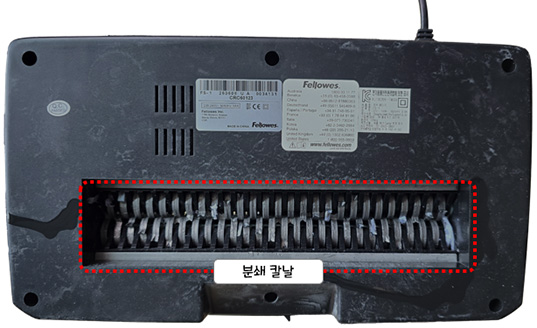

⚠️ 세단기 헤드의 아래쪽은 분쇄 칼날이 바로 확인됩니다. 그리고 제품 라벨이 부되어 있습니다.
- 세단기 헤드 밑에 노출된 칼날은 절대 만지지 마세요.
- 안정상의 이유로 세단기 헤다그 폐지함 위에 제대로 안착이 되어 있어야만 작동이 됩니다.
- 헤드를 폐지함에서 분리할 때는 전원 케이블을 콘센트에서 분리하십시오.
☑️ 컨트롤 스위치
⑤ 컨트롤 스위치를 자세히 살펴보면 다음과 같습니다.
컨트롤 스위치 가운데는 스위치가 어떤 작동을 하고 있는지 위치를 나타내는 ⑨ 스위치 위치 바가 있습니다.
컨트롤 스위치로 다음과 같은 작동을 컨트롤 할 수 있습니다.
- 정방향(▷) : 세단기를 정방향으로 작동시킵니다.
정방향이란 폐지함으로 들어가는 방향을 말합니다. 세단(파쇄)하는 방향이 됩니다. - 역방향(I◁◁) : 세단기를 역방향으로 작동시킵니다.
역방향은 정방향의 반대 방향을 말합니다.
세단 중에 중단 될 때 들어가던 종이를 꺼내야 할 때 사용합니다. - Auto-On ( I ) : 종이나 카드가 감지되면 자동으로 세단기가 정방향으로 작동합니다.
- Off(끄기) (O) : 세단기 작동을 멈춥니다.
2. 사용 방법

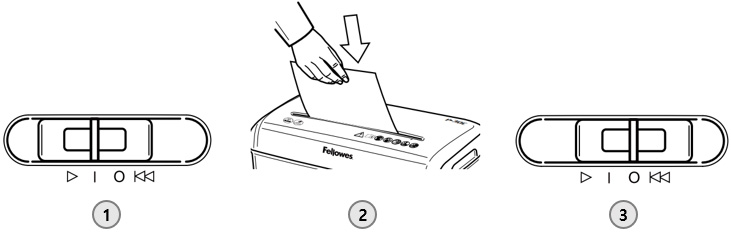

문서 세단기(파쇄기) P-30C / FS-1 모델의 일반적인 사용 방법입니다.
- 컨트롤 스위치를 Auto-On( I )에 둡니다.
- 종이나 카드를 투입구에 바르게 넣고 손을 떼 주세요.
세단이 끝난 후에도 문서 투입구를 정리하기 위해 작동이 잠시 이어집니다. - 세단이 끝나면 다시 OFF( O )로 둡니다.
3. 제품 성능
본 제품은 연속 작동 시간이 최대 3분입니다.
3분 이상의 연속 작동 후, 40분간 기계의 열을 식혀 주세요.
- 세단 가능 : 종이, 스테이플, 신용카드
- 세단 불가능 : 미개봉 우편물, 연속 용지, 접착 라벨, 슬라이드, 신문, CD/DVD, 판지, 페이퍼 클립, 코팅 용지, 파일 폴더, 엑스레이 사진 및 기타 플라스틱 재질
- 종이 세단 사이즈 : 꽃가루형으로 세단되며 세단된 종이 조각의 크기는 4mm×34mm 입니다.
- 종이 1회 최대 세단 매수 : 6매 (220~240V, 50/60Hz, 0.8Amp 환경에서 70g A4용지 기준)
- 카드 1회 최대 매수 : 1장
종이 무게나 습도, 또는 전압이 달라지면 세단 용량이 변동될 수 있습니다.
📌일일 권장 사용량 : 종이 30매, 카드 5장
💡본 제품은 종이(A4 용지와 비슷한 재질과 두께)와 카드만 가능하다고 생각하는 것이 좋겠습니다.
4. 유지 보수
📌 오일 주입
- 모든 꽃가루형 세단기는 최고의 성능을 위해 오일 주입이 필요합니다.
- 오일 주입이 되지 않은 기계는 세단 용량이 줄어들고 소음이 증가하다가 계속되면 작동이 멈출 수도 있습니다.
- 이러한 문제를 피하기 위해서 폐지함을 비울 때마다 오일 주입이 권장됩니다.
💡 오일 주입 방법
다음의 과정으로 오일 주입을 2번 반복합니다.
- 스위치를 OFF로 설정하세요.
- 투입구를 따라 오일을 주입하세요.
에어로졸이 아닌, 병에 노즐이 달린 비인화성 오일을 사용하세요. (펠로우즈 35350)
압축 가스와 석유 계열 윤활유에서 나온 기체는 발화하여 심각한 상해를 일으킬 수 있습니다. - 역방향(I◁◁)으로 2~3초간 작동시켜 주세요.
오일은 별도 구매 제품으로, 온라인 쇼핑몰 등에서 구입하실 수 있습니다.
5. 문제 해결
❓종이가 걸렸을 때

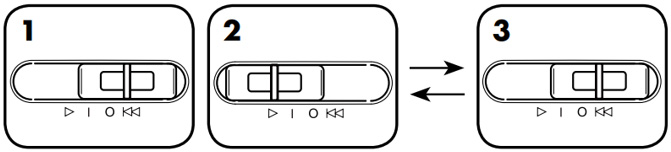

종이가 걸렸을 때 다음과 같이 해보세요.
- 1. 역방향으로 2~3초간 작동시킵니다.
- 2~3. 천천히 Auto-On과 역방향을 번갈아 작동시킵니다.
- 4. 스위치를 OFF로 설정하고 플러그를 뽑아주세요.
- 5. 걸린 종이를 천천히 잡아 당겨 빼낸 후 플러그를 다시 꽂으세요.
- 6. Auto-On으로 설정하고 잘 돌아가는지 확인하세요.
❓세단기가 작동하지 않을 때
세단기가 작동하지 않을 때 다음을 확인해 보세요.
- 컨트롤 스위치가 Auto-On에 있는지 확인하세요.
- 헤드가 폐지함에 제대로 올려져 있는지 확인하세요.
- 종이가 걸렸는지 확인하세요.
- 폐지함을 비워 주세요.
- 모터의 열이 식도록 40분간 기다려 주세요.
6. 제품 사양
- 제품 크기(H×W×D) : 369×329×189mm
- 제품 무게 : 3.7kg
- 세단 타입(사이즈) : 꽃가루형 (4×34mm)
- 1회 세단량 : 6매 (70g)
- 세단 가능 : 종이, 스테이플, 신용카드
- 연속 세단 시간 : 3분 (과부하시 40분 off)
- 세단 속도 : 3m/min(분)
- 문서 투입폭 : 220mm
- 폐지함 용량 : 15L
7. P-30C vs FS-1 모델의 차이점
두 모델은 스펙상 차이가 없습니다.
P-30C는 색상이 블랙과 화이트로 구성이 되고 있으며, FS-1 모델은 블랙만 있다는 것 외에는 차이점을 찾지 못했습니다.
