롯데 핑키 700(Pingky-700)은 카세트테이프, CD, MP3, USB, SD카드까지 지원하는 멀티 오디오 플레이어입니다. 가정이나 이동 시 간편하게 음악을 즐길 수 있도록 설계되었으며, 라디오 기능과 외부 기기 연결 기능까지 갖추어 다양한 환경에서 활용할 수 있습니다. 간단한 조작으로 아날로그와 디지털을 모두 즐길 수 있는 복합 오디오 시스템입니다.
- 📦 제품명 : CD/MP3 Portable Cassette
- 📦 모델명 : Pingky-700
- 🏪 상호 : 롯데알미늄(주)
본 설명의 내용은 사용 경험을 바탕으로 설명이 추가되므로, 제품 구매시 포함된 사용설명서와 차이가 있습니다.
1. 제품 규격
롯데 핑키 700(Pingky-700) 제품의 규격은 다음과 같습니다.
- 일반 규격
- 전원 : AC 220V~, 60Hz / 건전지 : 1.5V x 8, “UM-1” size DC 12V
- 소비전력 : 20W

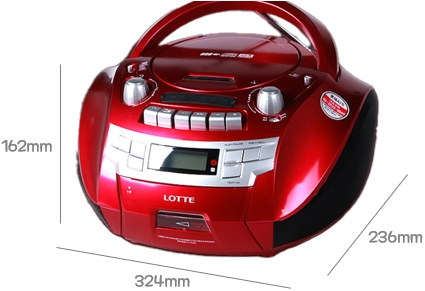

- 제품크기 : 324(W) X 162(H) X 236(D)mm
- 무게 : 2.3Kg (건전지 포함안됨)
- 앰프부
- 정격출력 : 2.5W + 2.5W(4Ω THD 10%)
- 주파수 응답 : 100Hz~ 16KHz
- 라디오부
- 주파수 범위 : FM 88~108MHz, AM 530~1600KHz
- 안테나 : FM: Telescopic – Antenna, AM: Built-in Ferrite Bar
- 카세트부
- 테이프 속도 : 4.75 cm/sec
- 주파수 응답 : 125Hz~ 8KHz
- 녹음 방식 : DC Bias
- 콤팩트 디스크부
- 광학 픽업 : 레이저 빙
- 주파수 응답 : 100Hz~ 16KHz
- MP3 디스크부
- 비트 레이트 : 32Kbps~ 320Kbps
- 포맷지원 : MPEG1/2/Layer3(ISO/IEC111723)/IEC 13818-3.2
- 스피커
- 형식 : 77 mm Cone

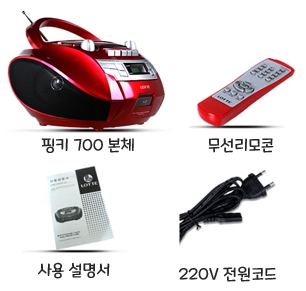

2. 제품 구성
롯데 핑키 700(Pingky-700) 제품 구매시 포함된 내용물은 다음과 같습니다.
- 핑키 700 (Pingky-700) 본체
- 무선 리모콘
- 사용 설명서
- AC 코드(220V 전원코드)
3. 각 부분의 명칭
롯데 핑키 700(Pingky-700)은
3-1. 윗면부
- FM Telescopic Antenna (FM 로드 안테나)
- Handle (손잡이)
- Function Selector Switch [CD-MP3/라디오/테이프 전원 OFF).Aux]
기능 선택시 음량 조절기로 음량을 줄이십시오.
갑작스런 고음으로 스피커와 청각에 손상이 있을 수 있습니다. - Stereo Headphone Jack [스테레오 헤드폰 삽입 단자(3.5mm)]
- Volume Control (음량 조절기)
음량 조절기는 오른쪽 방향(Max)으로는 음량이 커지고, 왼쪽 방향(Min)으로는 음량이 작아집니다.
본체의 기능 선택시 음량 조절기로 음량을 줄이십시오.
갑작스런 고음으로 스피커와 청각에 손상이 있을 수 있습니다. - USB Slot (USB 입력단자)
- Band Selector Switch (AM/FM/FM ST)
- CD Open/Close Door (CD 열림/닫힘 버튼)
- Tuning Control (라디오 튜닝 조정부)
- Radio Dial Scale (라디오 주파수 눈금)
- SD/MMC Card Slot (SD/MMC 카드 입력 단자)
- Cassette Pause(⏸️) Button (카세트테이프 일시정지 버튼)
- Cassette Stop/Eject(⏹️/🔼) Button (카세트테이프 재생 정지 또는 열림 버튼)
- Cassette Fast Forward(⏪) Button (카세트테이프 빨리감기 버튼)
- Cassette Rewind(⏩) Button (카세트테이프 되감기 버튼)
- Cassette Play(◀️) Button (카세트테이프 재생 버튼)
- Cassette Record(●) Button (카세트테이프 녹음 버튼)

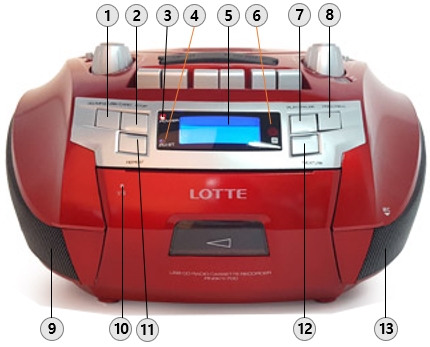

3-2. 앞면부
- CD/MP3/USB/CARD Button (CD/MP3/USB/CARD 선택 버튼)
- CD/MP3 Stop Button (CD/MP3 정지 버튼)
- Power Indicator (전원 표시부)
- FM Stereo Indicator (FM 스테레오 표시부)
- LCD Display (LCD표시부)
- Remote Sensor (원격 감지기)
- CD/MP3 Play/Pause(⏯️) Button (CD/MP3 재생 또는 일시정지 버튼)
- CD/MP3 Skip/Search［ ( – ) ⏮️］Button (CD/MP3 역방향 선곡/탐색 버튼)
- Left Speaker (왼쪽 스피커)
- Cassette Door Close Position (카세트 도어 닫힘 위치부)
- CD/MP3 Repeat Button (CD/MP3 반복 버튼)
- CD/MP3 Skip/Search［ ( + ) ⏭️］ Button (CD/MP3 정방향 선곡/탐색 버튼)
- Right Speaker (오른쪽 스피커)

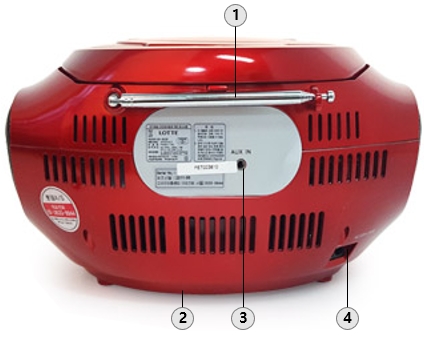

3-3. 뒷면부
- FM Telescopic Antenna(FM 로드 안테나)
- Battery Compartment(건전지 장착부)
- Aux in Jack(외부기기 입력단자)
- AC Socket(AC 입력 단자)

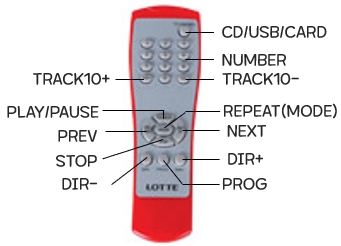

3-4. 무선 리모콘 (CD/MP3 Only)
💡무선 리모콘은 CD와 MP3를 재생할 때만 사용할 수 있습니다.
- CD/USB/CARD Button (CD/USB/CARD 전환 버튼)
- Number Button(숫자 버튼)
- Track10- (트랙10 내림 버튼)
- Track10+(트랙10 올림 버튼) – MP3 Only
- Play/Pause Button(CD/MP3 재생/일시정지 버튼)
- Repeat(MODE) Button (반복/폴더 반복(MP3 Only)/전체 반복 버튼)
- Prev Skip Button(이전곡/후진탐색 버튼)
- Next Skip Button(다음곡/전진탐색 버튼)
- Stop Button(재생 중에 MP3/CD정지 버튼)
- DIR+ Button(폴더 올림 버튼)-MP3 Only
- DIR- Button(폴더 내림 버튼)-MP3 Only
- Program Button(CD/MP3 프로그램 저장 버튼)

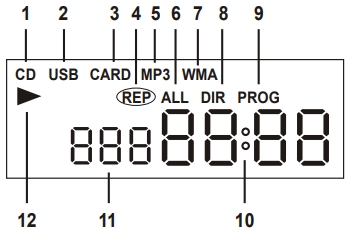

3-5. LCD 표시부
- CD(CD 표시부)
- USB(USB 표시부)
- CARD(CARD 표시부)
- REP(한곡반복 표시부)
- MP3(MP3 표시부)
- ALL(전체반복 표시부)
- WMA(WMA 표시부)
- DIR(폴더반복 표시부)
- PROG(프로그램 표시부)
- 시간 진행 표시부
- 트랙 및 폴더 표시부
- ▶ (재생 표시부)
- 폴더 표시부

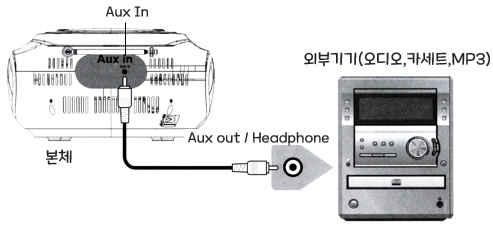

4. 외부기기 연결하기
롯데 핑키 700 (LOTTE Pingky-700) 제품은 본체에 외부기기를 연결하여 음향 및 녹음을 하실 수 있습니다.
- 기능 선택 [Function] 스위치를 [Radio/Aux]로 선택합니다.
- Tape정지 상태에서 외부기기 입력단자(Aux in Jack)에 외부기기를 연결합니다.
- 본체 및 외부기기 음량을 조절하여 청취하시기 바랍니다.
5. 고장 진단 및 응급조치
제품이 고장났다고 생각될 경우 다음 증상을 확인하십시오.
만일 다음 사항으로 조치가 안될 경우에는 판매점으로 문의하여 주십시오.사용도중 기능상의 오동작(또는 이상표시)이 발생할 시 전원 코드를 전원 콘센트에서 제거 후 5~10초 경과 후 다시 꽂아 주십시오.
- 증상 : 소리가 들리지 않음
- 원인 및 조치 방법:
전원 코드가 콘센트에 빠져 있는지 확인하고, 전원 코드를 콘센트에 연결합니다.
건전지가 모두 소모 되었는지 확인하고, 새로운 건전지로 교체하여 주십시오.
음량 조절기의 위치가 최소조로 되어 있는지 확인하고, 음량조절기를 올려 주십시오.
기능 선택 스위치가 듣고자 하는 기능과 다르게 선택되어 있지는 않는지 확인합니다.
- 증상 : 라디오 수신 상태가 좋지 않음
- 원인 및 조치 방법:
안테나 방향과 높이를 적절한 위치로 조정하여 주십시오.
방송국이 적절히 동조되지 않을 수 있으니, 튜닝을 정확히 맞춰 주십시오.
제품 주변에 있는 전기 기구의 영향을 받고 있을 수 있습니다. 전자파가 많이 나오는 전기기구의 사용을 자제하여 주십시오.
제품의 위치와 방향을 이리저리 바꾸어 주십시오.
- 증상 : CD 재생이 안됨
- 원인 및 조치 방법:
DISC가 위/아래가 뒤집혀 있는지 확인하고, 라벨이 있는 면이 위로 가도록 CD를 넣어 주십시오.
기능 선택은 제대로 안되어 있습니다. 기능 선택을 “DISC”로 선택하십시오.
CD-R Burning시 고속으로 구우시면 동작이 안될 수 있습니다. CD-R Burning시 저속(8배속이하)로 구우시기 바랍니다.
표시부에 일시정지가 나타나 있는지 확인하십시오. 재생/일시정지 버튼을 한번더 눌러주십시오
- 증상 : 테이프 재생시 소리가 나지 않음
- 원인 및 조치 방법:
테이프에 녹음된 신호가 없습니다. 녹음된 테이프를 바꾸어 주십시오.
헤드가 더럽습니다. 헤드를 닦아 주십시오.
- 증상 : MP3 음악파일이 재생이 안됨
- 원인 및 조치 방법:
MP3 파일이 담긴 디스크가 ISO9660 레벨1/레벨3의 규격에 맞게 기록되었는지 확인하세요.
재생하려는 MP3 파일의 확장자명이 .MP3로 기록이 되었는지 확인하세요.
확장자명이 MP3라도 Mp3규격 (MPEG1 Audio Layer3)에 맞는 파일 인지 확인하세요.
MP3 파일 Burn시 저속(8배속이하)로 구우시기 바랍니다.
DRM(Digital Right Management) 디지털 저작권 관리로 mp3파일은 재생되지 않습니다.일반 mp3파일만 재생됩니다.
- 증상 : CARD/USB MPЗ 음악파일이 재생이 안됨
- 원인 및 조치 방법:
CARD/USB Function 위치를 “CARD/USB”로 선택합니다.
CARD/USB 입력단에 정확히 삽입 합니다.
MP3 파일이 담긴 디스크가 ISO9660 레벨1/레벨3의 규격에 맞게 기록되 었는지 확인하십시오.
재생하려는 MP3 파일의 확장자명 MP3로 기록이 되었는지 확인하십시오.
확장자명이 MP3라도 Mp3규격 (MPEG1 Audio Layer3)에 맞는 파일 인지 확인하세요.
USB Flash Memory가 배속으로 되어 있으면 지원이 안됩니다. 배속이 아닌 일반적인 USB Flash Memory를 사용바랍니다.
- 증상 : 녹음이 되지 않는다.
- 원인 및 조치 방법:
테이프의 소거방지탭이 제거되어 있습니다. 테이프를 교환 또는 탭을 막아 주십시오.
헤드가 더럽습니다. 헤드를 닦아 주십시오.
- 증상 : 녹음하여 재생시 음이 불량함
- 원인 및 조치 방법:
헤드가 더럽습니다. 헤드를 닦아 주십시오.
헤드가 자기화 되었습니다. 헤드의 자기를 제거하여 주십시오.
- 증상 : 원격 조정기(무선 리모콘) 동작이 안됨
- 원인 및 조치 방법:
좀더 가까운 거리에서 조작한다.
건전지 2개를 동시에 교환한다.
