디디오랩 에어 써큘레이터 3D (DAC-L03SW) 사용 설명서

디디오랩 에어 써큘레이터 3D (DDO·LAB AIR CIRCULATOR 3D) – DAC-L03SW 제품에 대한 사용 설명서 입니다.
제품 규격 및 사양부터 제품 구성, 각 부분 명칭, 작동 및 사용 방법, 리모컨 작동 및 관리 방법 등이 포함되어 있습니다.

🧾 제품명 : DDO.LAB 에어 써큘레이터 3D
🧾 모델명 : DAC-L03SW
🛜 공식 홈페이지 : https://ddolab.co.kr/

해당 제품은 온라인에서 확인할 수 있는 공식 매뉴얼을 확인할 수 없었습니다.
따라서, 제품 구매시 포함되어 있는 매뉴얼(사용 설명서)을 바탕으로 정리되었습니다.

---

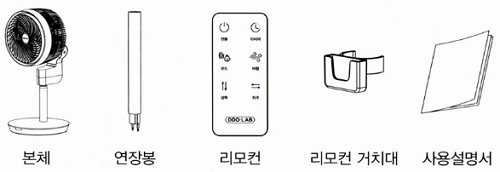

제품 구성

• 본품 및 기본 구성품 : 본체, 연장봉, 리모컨, 리모컨 거치대, 사용설명서

---

각 부분 명칭

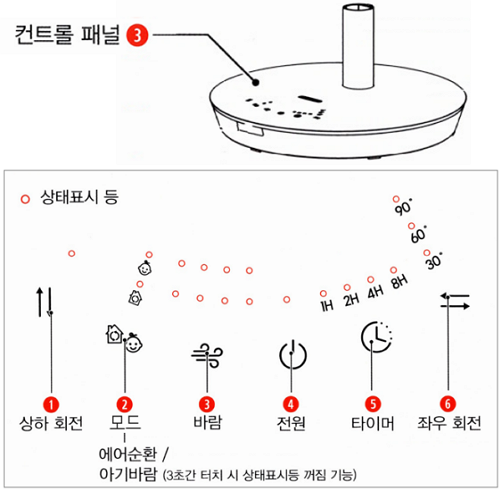

제품은 날개, 전면명, 컨트롤 패널, 적외선 수신부, 모터, 상부 지지대, 연장봉, 하부 지지대, 받침대로 구성되어 있습니다.

작동 및 사용 방법

전원 켜기/끄기

• 플러그를 연결하면 “삐” 소리 나며 대기 상태가 됩니다. 이때, LED 불은 켜지지 않습니다.
• ON : 대기 상태에서 [④ 전원] 버튼을 1회 터치하면 풍속 1단계로 작동하며 전원 및 바람 상태표시등에 불이 켜집니다.
• OFF : 작동 중인 상태에서 [④ 전원] 버튼을 1회 터치하면 전원이 꺼지며 작동이 중단됩니다.
• 전원을 다시 켜면 전원이 꺼지기 전 작동 상태(풍속/상하회전/좌우회전)를 기억하여 작동됩니다. 단, 타이머와 모드(에어순환/아기바람) 기능은 기억하지 않습니다.
• 플러그를 뽑았다 다시 작동시키는 경우 모든 메뉴가 초기화 됩니다.

바람 세기(풍속) 조절

• [③ 바람] 버튼을 1회 터치할 때마다 바람 세기가 [1 ▶ 2 ▶ 3 ▶ 4 ▶ 5 ▶ 6 ▶ 7 ▶ 8 ▶ 1]의 단계로 순환되며 단계별로 상태표시 등에 불이 켜집니다.

모드 (에어순환/아기바람)

• [② 모드] 버튼을 1회 터치할 때마다 [에어순환 ▶ 아기바람 ▶ 모드 꺼짐(일반(1~8단계 풍속)] 순서로 순환되며 모드별로 상태표시 등에 불이 켜집니다.
• 에어 순환 : 집안의 공기를 빠르게 순환하고자 할 때 사용합니다. (8단계로 10분 작동 후 , 4단계로 작동)
• 아기 바람 : 은은한 바람과 저소음을 원할 때 사용하는 모드입니다. (1단계로 작동)

타이머

[⑤ 타이머] 버튼을 1회 터치할 때마다 [1H ▶ 2H ▶ 4H ▶ 8H ▶ 취소]의 순서로 순환되어 시간별로 상태표시 등에 불이 켜집니다.

타이머(남은 작동 시간) 상태 표시

• 8H(시간)~4H : 8H 표시등 점등
• 4H~2H : 4H 표시등 점등
• 2H~1H : 2H 표시등 점등
• 1H~1MIN(분) : 1H 표시등 점등
• 0H : 타이머 표시등 꺼짐

좌우 회전

상하 회전

상태 표시등

• 메뉴를 선택한 후 60초가 지나면 점등 된 녹색 불 밝기가 반으로 어두워집니다. 아무 기능 버튼을 터치하면 다시 원래 밝기로 돌아옵니다.
• 작동 중에 모드 버튼을 3초 동안 터치하면 패널에 모든 상태표시 등이 꺼집니다. 아무 기능 버튼을 터치하면 상태표시 등이 다시 켜집니다.

자동 꺼짐 기능

• 타이머가 설정되어 있지 않은 상태에서 마지막 버튼을 터치한 시점부터 최대 12시간만 작동됩니다. 12시간이 지나면 자동으로 전원이 꺼지며 대기 상태가 됩니다.
• [전원버튼]과 [타이머 버튼]을 동시에 5초 이상 터치하면, “8H” 상태 표시등이 점멸되며, 12시간 자동 꺼짐 기능이 해제됩니다. (12시간 지나도 계속 작동). 두 버튼을 한 번 더 5초 이상 길게 터치하면 “8H” 상태 표시등이 꺼지고 12시간 자동 꺼짐 기능이 다시 활성화됩니다.

---

리모컨 작동 및 관리 방법

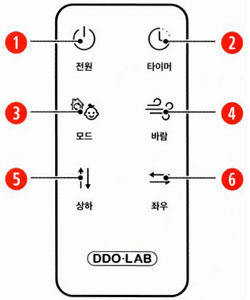

리모컨 메뉴

• 리모컨의 사용 가능 범위는 제품 정면 기준 [좌우30°, 5M 이내]입니다.
• 리모컨 버튼 누를 때마다 패널 해당 기능의 상태표시 등이 점등되며 “삐” 소리가 납니다.

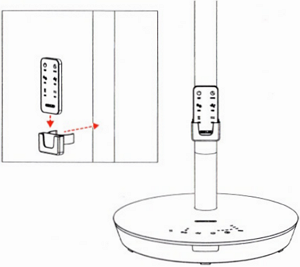

리모컨 거치대

• 동봉된 리모컨 거치대를 그림과 같이 연장봉이나 하부 지지대에 밀어 넣어 결착하여 사용하세요.

리모컨 전지

• 리모컨 전지는 규격(리튬 배터리, CR2032)에 맞는 전지를 사용하세요.

전지 교체 방법

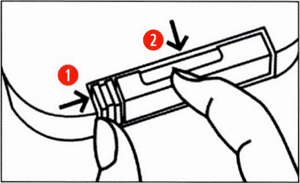

• 아래 그림 ① 부분을 화살표 방향으로 민 상태에서 그림 ② 부분을 화살표 방향으로 당겨 꺼내 주세요.
• 새 전지를 (+)극이 위로 보이도록 넣은 후 밀어서 닫아 주세요.

---

연장봉 연결하여 사용하기

• 제품을 처음 받으면 연장봉이 연결되지 않은 좌식형 상태입니다.
• 스탠드형으로 사용하고자 할 경우 연장봉을 연결하여 사용하여 주세요.
• 제품을 연장하거나 분리하기 전 반드시 전원 코드를 뽑아 주세요.

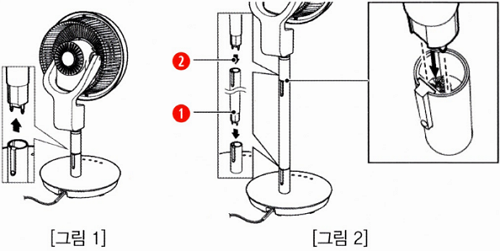

1. 연장하여 스탠드형으로 사용하기

• 하부 지지대 뒷면의 동그란 홈을 손으로 누른 후, [그림 1]과 같이 상부 지지대(헤드 포함)를 위로 잡아당겨 분리합니다.
• 제품 박스에 동봉된 연장봉을 꺼내어 [그림 2]의 ①과 같이 하부 지지대 커넥터에 꽂아 주세요.
• 상부 지지대(헤드 포함)를 [그림 2]의 ②와 같이 연장봉 커넥터에 꽂아 주세요.

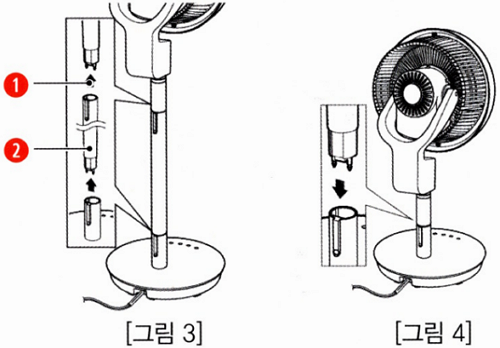

2. 좌식형으로 사용하기

• 연결봉 뒷면의 동그란 홈을 손으로 누른 후, [그림 3]의 ①과 같이 상부 지지대(헤드 포함)를 위로 잡아당겨 분리합니다.
• 하부 지지대 뒷면의 동그란 홈을 손으로 누른 후, [그림 3]의 ②과 같이 연장봉을 위로 잡아당겨 분리합니다.
• 상부 지지대(헤드 포함)를 [그림 4]와 같이 하부 지지대 커넥터에 꽂아 주세요.

---

청소 및 관리

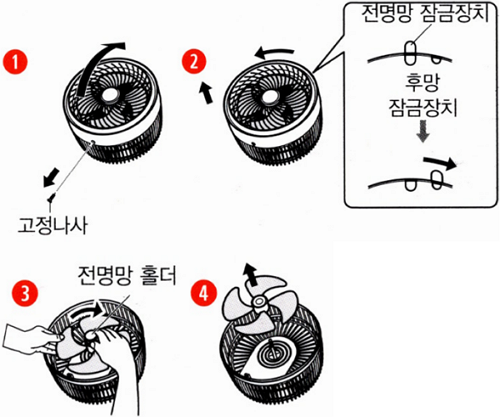

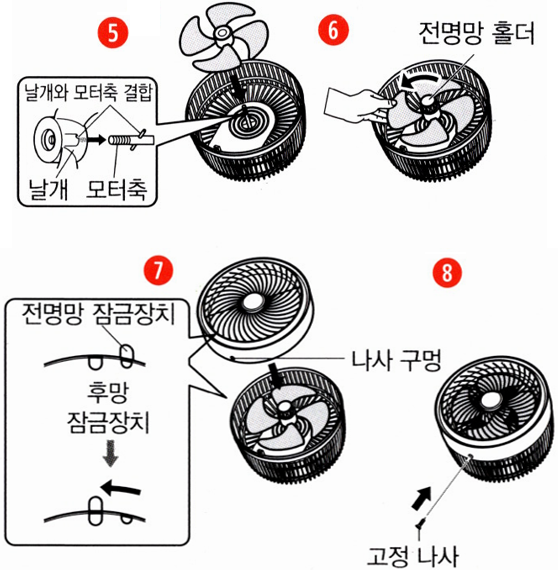

1. 분해 및 조립하기

• 분리된 전면망/날개는 부드러운 스펀지를 이용하여 물로 세척한 뒤 물기가 없도록 마른 수건으로 잘 닦아 건조하여 주세요.
• 분리된 고정 나사/날개 고정 나사는 마른 수건으로 잘 닦아 주세요.

2. 보관

제품을 장시간 사용하지 않을 경우 먼지가 쌓이지 않도록 박스나 비닐에 넣은 후 직사광선 및 습기가 없는 곳에 보관하여 주세요.

🔺주의

• 제품을 청소하기 전 반드시 전원 플러그를 뽑아주세요.
• 제품 세척은 물과 중성 세제로만 가능하며 벤젠, 신나, 알코올 등은 절대 사용하지 마세요. 제품의 변형이 발생됩니다.
• 분리된 부속품 외 전기가 통하는 모터부, 조작부, 코드선 등에는 절대 물이 묻지 않도록 주의하여 주세요.
• 세척이 완료되면 마른 수건으로 닦은 후 충분히 건조하여 물기가 없도록 하여 주세요.
• 부속품을 제대로 결합하지 않을 경우 제품의 오작동 및 파손의 원인이 될 수 있으므로 반드시 설명서대로 제품을 해체/결합하여 주세요.
• 분리된 부속품이 분실되지 않도록 잘 보관하여 주세요.

---

제품 규격 및 사양

• 제품명 : DDO.LAB 에어 써큘레이터 3D
• 모델명 : DAC-L03SW
• 정격소비전력 : 25W
• 크기 : 연장전 – 300 x 300 x 600(mm), 연장후 – 300 x 300 x 890(mm)
• 중량 : 4.7kg
• 제조원 : Shunde Kingtec Appliances Co.,Ltd (CHINA)
• 수입/판매원 : ㈜디바인바이오 (Korea)

---

자주 하는 질문

❗아래의 방법으로 오류를 해결할 수 없는 경우에는 소비자 상담실로 문의하세요.
⚠️절대, 제품을 임의로 분해하거나 수리하지 마세요.

❓날개가 회전하지 않아요.

• 🅰️ 플러그가 콘센트에 제대로 결합되지 않은 경우 : 플러그를 콘센트에 올바르게 꽂아 주세요.
• 🅰️ 날개가 모터 축에 올바르게 조립되지 않은 경우 : 헤드 부분의 전면망과 날개, 본체를 올바르게 조립해 주세요.

❓작동 시 소음이나 떨림이 있어요.

• 🅰️ 날개가 모터 축에 올바르게 조립되지 않은 경우 : 헤드 부분의 전면망과 날개, 본체를 올바르게 조립해 주세요.
• 🅰️ 제품이 평평한 곳에 설치되지 않은 경우 : 제품을 평평한 곳에 바르게 놓아 주세요.

❓리모컨이 작동하지 않아요.

• 🅰️ 리모컨의 전지가 방전된 경우 : 규격에 맞는 새 전지로 교체해 주세요.
• 🅰️ 리모컨 전지가 바르게 삽입되지 않은 경우 : 전지 +, -를 확인하여 올바르게 삽입해 주세요.
• 🅰️ 리모컨 작동 범위를 벗어난 경우 : 리모컨 작동 범위 내 (좌우 30°, 5m 이내)에서 작동해 주세요.

---

A/S 안내

1. 무상 서비스 (디디오랩에서 비용 부담)

• 1) 품질보증 기간(2년) 이내에 정상적인 사용 상태에서 발생되는 품질, 성능, 기능상의 고장인 경우
• 2) 수리 받은 후 3개월 이내에 동일 부위에 동일 고장 발생 시

2. 유상 서비스 (무상 서비스 제외 조항으로 고객님께서 비용 부담)

• 품질 보증기간(2년)이 경과된 제품
• 사용설명서 내 ‘안전을 위한 중요한 안내사항’을 지키지 않아 고장이 발생한 경우
• 디디오랩의 정품이 아닌 부품 또는 소모품 사용으로 인한 고장
• 전압을 잘못 인지하여 제품 고장이 발생한 경우
• 당사 서비스센터 이외에서 임의로 수리하거나 개조한 경우
• 사용자가 제품을 분해하여 부속품이 분실되거나 파손된 경우
• 화재, 풍수해, 낙뢰 등 자연재해로 인한 고장/파손
• 사용자 과실로 인한 문반, 보관 부주의로 제품이 파손된 경우
• 소모성 부품의 수명이 다한 경우

3. 보증기간 이내 3회째 동일 부위의 동일 하자 재발 (교환 또는 환불)

• 무상 서비스일 경우 왕복 택배비는 디디오랩 본사에서 부담
• 유상 서비스는 왕복 택배비를 고객님이 부담
• 택배를 통한 접수/수리만 가능하며 출장 서비스는 불가

---

⚠️ 안전을 위한 중요 안내사항

본 내용은 고객님의 안전과 재산상의 손해를 방지하기 위한 것으로, 사용 전 반드시 읽고 올바르게 사용해 주세요.
읽은 후에는 누구나 쉽게 볼 수 있도록 잘 보관하시기 바랍니다.

⚠️ 경고 – 반드시 지켜야 할 항목

“경고”는 지시사항을 위반할 경우 심각한 상해 또는 사망이 발생할 수 있는 경우를 말합니다.

• 전원을 연결하기 전, 사용 장소의 전압/주파수가 제품과 일치하는지 확인하세요.
• **물기, 습기, 먼지 많은 장소(예: 욕실)**에서는 사용하지 마세요. 감전, 화재 위험이 있습니다.
• 고온, 열원 근처에서는 사용하지 마세요.
• 콘센트 단독 사용을 권장합니다.
• 전원 플러그에 이물질이나 물기가 있을 경우 마른 수건으로 깨끗이 닦아주세요.
• 밀폐된 공간에서 사용하지 마세요.
• 전면 안전망이나 날개 외에 다른 부위는 물로 세척하지 마세요.
• 전원코드를 잡아당기며 제품 분리하지 마세요.
• 코드에 무리가 가지 않도록 문틈 등에 끼운 채로 사용하지 마세요.
• 작동 중 날개 안에 손가락 등 이물질을 넣지 마세요.
• 날개가 완전히 고정되지 않은 상태에서 작동하지 마세요.
• 제품을 임의로 분해/수리/개조하지 마세요.
• 전면망을 분리할 경우 반드시 전원 플러그를 뽑고 완전히 정지된 후 작업하세요.
• 헤드 위에 물건이나 액체를 올려놓지 마세요. 화재 위험이 있습니다.
• **작은 부품(나사, 리모컨 배터리 등)**은 분실/삼킴 방지를 위해 주의하세요.
• 전지 누액이 눈에 들어간 경우 즉시 흐르는 물로 씻고 의사의 진료를 받으세요.
• 강한 바람을 장시간 사용하지 마세요. 어린이나 노약자의 경우 주의 필요.
• 정신적/신체적 장애로 인해 안전하게 사용할 수 없는 분은 사용하지 마세요.
• 어린이가 제품을 가까이하거나 가지고 놀지 않도록 주의하세요.

⚠️ 주의 – 다음 사항도 반드시 확인하세요

“주의”는 지시사항을 위반할 경우 경미한 상해 또는 제품 손상의 가능성이 있는 경우를 말합니다.

• 제품이 기울어지지 않도록 평평하고 안정된 곳에 설치하세요.
• 머리카락 등 이물질이 날개에 빨려 들어가지 않도록 주의하세요.
• 물을 직접 뿌리거나, 젖은 수건 등을 기기 위에 올리지 마세요.
• 전원선과 연장선 연결 상태를 확인하고 사용하세요.
• 날개 세척 후에는 완전히 건조시킨 후 조립하세요.
• 조립 후 고정 나사를 단단히 조여주세요.
• 장시간 사용하지 않을 경우, 전원을 끄고 플러그를 뽑아주세요.
• 리모컨 전지는 CR2032 규격을 사용하세요.
• 제품 청소 및 관리 중 이상 발견 시, 즉시 사용을 멈추고 서비스센터로 문의하세요.
• 전압 이상이 발생할 경우, 사용을 중지하고 문의하세요.
• 이 제품은 가정용입니다. 그 외 용도(산업용 등)로 사용하지 마세요.
