처음 설치 전 모델별 구성품 확인
경동나비엔 EQM545·555·565·595 온수매트는 기본적으로 보일러, 매트, 커버, 사용설명서 및 퀵매뉴얼, 에어펌프와 잔수제거키트, 자동물빼기키트, 보일러 보관백과 매트 보관백으로 구성됩니다. EQM565·EQM595 모델에는 EQM545·EQM555 구성품에 리모컨이 추가됩니다.
제품을 설치하기 전 보일러와 매트, 커버, 연결 부품이 모두 있는지 확인하고, 보일러 외관의 보호 필름과 커넥터 연결부 보호캡을 제거합니다. 구성품의 형상과 색상은 제품 사양에 따라 달라질 수 있습니다.

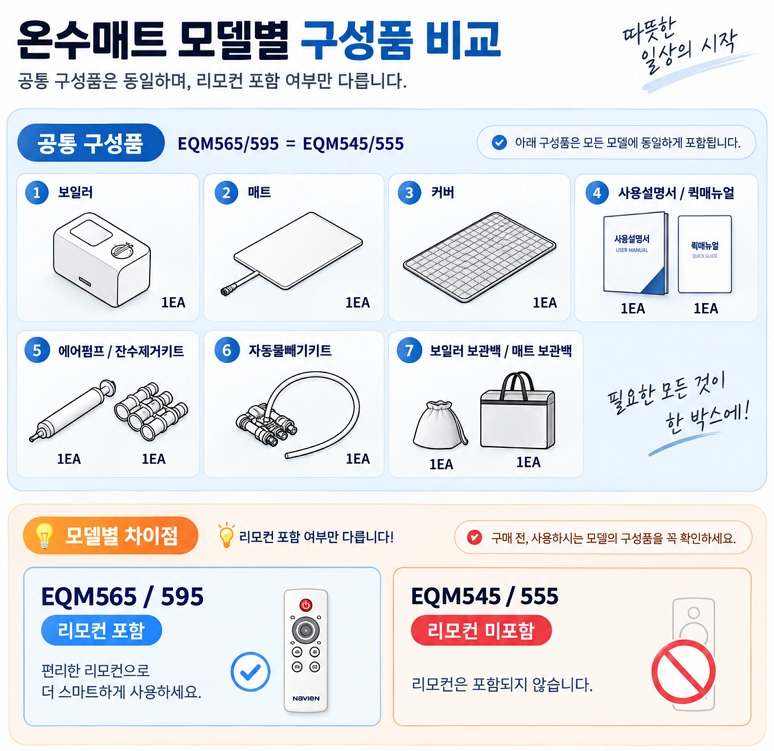

모델별 구성품 한눈에 보기
| 모델 | 기본 구성 | 추가 구성 |
|---|---|---|
| EQM545·EQM555 | 보일러, 매트, 커버, 설명서 및 퀵매뉴얼, 에어펌프·잔수제거키트, 자동물빼기키트, 보관백 | 모델에 따라 구성품 형상과 색상 차이 가능 |
| EQM565·EQM595 | EQM545·EQM555 기본 구성과 동일 | 리모컨 1개 |
보호 필름과 보호 캡 제거
제품 설치 전 보일러 외관에 부착된 보호 필름을 제거해 주세요.
그림에 따라 보일러 커넥터 연결부의 보호캡을 제거해 주세요.
매트 커버와 보일러 설치 위치
바닥에서 사용할 때는 열손실을 줄이기 위해 매트 아래에 별도의 매트나 요를 깔아주세요.
매트는 커버를 씌운 상태로 사용해야 하며, 커버가 없다면 패드나 담요를 반드시 덮어야 합니다.
커버 없이 장시간 사용하면 저온화상의 위험이 있습니다.
매트 코너에 연결 고리가 있는 면이 앞면이므로 앞면이 위로 향하도록 펼칩니다.
호스가 나오는 방향은 발 아래쪽을 향하게 하고, 보일러와 매트 사이는 30cm 이상 띄워주세요.
설치 초기에는 물 순환을 위해 보일러와 매트의 높이를 수평으로 맞추는 것이 좋습니다.
보일러는 바닥이 평평한 곳에 놓아야 합니다.
기울어진 장소나 푹신한 이불 위에 두면 하부 수평 유지 센서가 작동해 전원이 켜지지 않을 수 있습니다.
커버를 매트에 맞춰 씌운 뒤, 슬림매트라면 코너 고리와 커버 안쪽 끈을 연결해 움직이지 않도록 고정합니다.
커버나 패드가 매트 전체를 덮고 있는지 확인한 다음 다음 설치 단계로 넘어가세요.

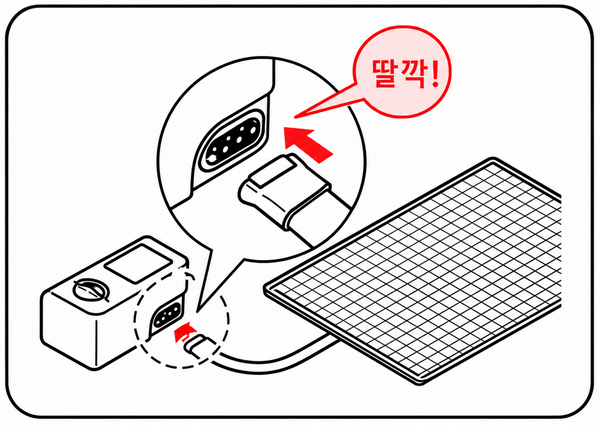

이지커넥터 연결 방법
매트 호스를 바닥에 꼬이지 않도록 반듯하게 펼친 뒤 이지커넥터의 누르는 부분이 위로 오도록 잡습니다.
보일러 뒤쪽의 출수·환수 연결부에 맞춰 커넥터를 끝까지 밀어 넣고 ‘딸깍’ 소리가 나는지 확인하세요.
연결 후에는 커넥터가 빠지지 않는지 가볍게 확인하고, 호스가 꺾이거나 U자 형태로 처지지 않았는지 살펴봅니다.
연결 부위가 느슨하거나 호스를 밟으면 물 순환이 막히거나 누수가 발생할 수 있습니다.
보일러 뒷부분의 출수·환수 입구에 이지커넥터를 맞춘 뒤 소리가 날 때까지 밀어 넣습니다.
두 연결부가 모두 제대로 체결되어야 하며, 연결 후 호스가 자연스럽게 매트 쪽으로 이어지는지 확인하세요.
전원 연결 후 첫 작동 순서
설치가 끝났다면 다음 순서로 첫 작동을 진행합니다.
- 보일러 전원코드를 접지 단자가 있는 220V 콘센트에 연결합니다.
- 전원코드를 연결한 뒤 제품 안정화를 위해 2~3초 기다립니다.
- 보일러 전원 버튼을 터치합니다.
- 첫 작동 시 화면에 Er 02가 표시되고 수위표시 램프가 깜빡이는지 확인합니다.
첫 작동에서 Er 02가 표시되는 것은 물이 부족하다는 안내입니다.
이 상태에서 바로 사용하지 말고 물을 보충해야 합니다.
전원 버튼을 반복해서 누르면 초기 안정화 작업이 다시 시작될 수 있으므로 잠시 기다린 뒤 조작하세요.
사이즈별 물 주입량과 수위 확인
| 매트 사이즈 | 총 물 주입량 | 물 주입 기준 |
|---|---|---|
| 킹 | 약 1,500ml | 수위표시를 확인하며 여러 차례 나누어 주입 |
| 퀸 | 약 1,350ml | 물이 매트로 이동한 뒤 다시 보충 |
| 싱글 | 약 1,050ml | 수위표시 램프를 확인하며 천천히 주입 |
보일러에 물 넣는 방법
물 주입구 마개를 열고 생수나 수돗물을 천천히 넣습니다.
물이 매트 내부로 이동하는 시간이 있으므로 한 번에 모두 붓지 말고 수위표시를 확인하면서 2~3회 나누어 보충하세요.
- 물 주입구 마개를 엽니다.
- 생수 또는 수돗물을 천천히 넣습니다.
- 수위표시 램프를 확인하고 잠시 기다립니다.
- 수위가 내려가면 다시 물을 보충합니다.
- 물이 충분히 채워지면 물 주입구 마개를 완전히 닫습니다.
지속적이고 안정적인 난방을 위해 수위는 2단계인 중수위 이상을 권장합니다.
물이 안전망을 넘었다면 마른 수건으로 닦아내세요.
지하수, 식염수, 세제, 약품, 오일, 방향제 등 물 이외의 액체는 제품 고장이나 부식을 일으킬 수 있으므로 넣지 않아야 합니다.
물 주입구 마개를 열고 물을 보충하면서 수위표시 램프의 변화를 확인합니다.
물이 매트로 이동하는 동안 수위가 내려갈 수 있으므로
한 번 주입한 뒤 바로 마개를 닫지 말고 2~3회에 걸쳐 필요한 양을 채워주세요.
처음 온도 설정하기
첫 전원 가동 시 온도는 좌·우 모두 35°C로 설정됩니다.
난방 온도는 28°C부터 45°C까지 설정할 수 있으며,
퀸과 킹 사이즈는 좌측과 우측 온도를 각각 조절할 수 있습니다.
싱글 사이즈는 좌·우 분리난방을 지원하지 않습니다.
좌측 또는 우측 버튼을 선택한 뒤 + 또는 – 버튼으로 0.5°C 단위로 온도를 조절합니다.
원하는 온도가 표시된 뒤 약 3초가 지나면 설정이 완료됩니다.
37.5°C 이상으로 설정하려면 37°C에서 + 버튼을 한 번 더 눌러 화면에 UP이 표시되도록 한 뒤, 잠시 기다렸다가 + 버튼을 다시 눌러 고온 설정을 진행합니다.
장시간 사용이나 취침 시에는 저온화상 예방을 위해 쿠션매트는 35°C, 슬림매트는 33°C 이하로 설정하는 것이 안내되어 있습니다. 고온 사용 시에는 커버나 패드를 덮고 한 자세로 오래 누워 있지 않도록 주의하세요.
EQM545·555·565·595 조작부 차이
| 모델 | 확인할 수 있는 주요 표시 | 특징 |
|---|---|---|
| EQM545 | 수위, 고온주의, 예약, 음소거, 이온케어, 빠른난방 | 보일러 조작부 중심으로 사용 |
| EQM555·EQM565 | 공통 표시와 블루투스 연결 표시 | 블루투스 기능 지원, EQM565는 리모컨 포함 |
| EQM595 | 공통 표시와 Wi-Fi 연결 표시 | Wi-Fi 기능 지원, 리모컨 포함 |
설치 후 정상 작동 여부 확인
물을 채우고 온도를 설정한 뒤 다음 항목을 차례로 확인하면 됩니다.
- 화면에 물 부족 안내인 Er 02가 계속 표시되지 않는지 확인합니다.
- 수위표시 램프가 정상 상태로 전환되는지 확인합니다.
- 이지커넥터 연결부에서 물이 새지 않는지 살펴봅니다.
- 호스가 꺾이거나 눌리지 않았는지 확인합니다.
- 보일러가 평평한 곳에 놓여 있고 매트와 높이가 크게 어긋나지 않는지 확인합니다.
- 설정 온도가 화면에 표시되고 운전표시 아이콘이 정상적으로 나타나는지 확인합니다.
초기 가동 중 ‘꾸르륵’ 물 흐르는 소리나 잠시 펌프 회전음이 들릴 수 있습니다.
물이 순환하며 공기가 빠지는 과정에서 발생할 수 있는 소리입니다.
다만 누수, 반복되는 에러 코드, 전원 이상이 함께 나타나면 전원 플러그를 분리하고 임의로 분해하지 마세요.
처음 사용할 때 지켜야 할 안전수칙
온수매트는 따뜻함을 느끼지 못하는 상태에서도 피부에 열이 계속 전달될 수 있으므로 장시간 고온 사용을 피해야 합니다.
특히 노약자, 영유아, 신체 부자유자, 열을 감지하기 어려운 사람은 보호자의 관찰과 지도 아래 사용해야 합니다.
- 커버나 패드를 덮은 상태로 사용합니다.
- 호스 연결부가 피부 특정 부위에 장시간 닿지 않도록 합니다.
- 음주, 약물 복용, 당뇨병, 고혈압, 피부 질환 등으로 감각이 저하된 상태에서는 사용을 자제합니다.
- 영유아와 어린이가 조작하지 않도록 하고 미사용 시 차일드락을 설정합니다.
- 젖은 손으로 전원 플러그나 제품을 만지지 않습니다.
- 매트 위에 무거운 물건이나 날카로운 물건을 올리지 않습니다.
- 보일러 작동 중 매트를 접거나 구기지 않습니다.
피부가 붉어지거나 따끔거리고, 가려움·변색·물집 등이 나타나면 사용을 중지하고 흐르는 찬물이나 식염수로 해당 부위를 식힌 뒤 가능한 한 빠르게 의료기관의 진료를 받으세요.
설치 완료 체크리스트
- 보일러 보호 필름과 커넥터 보호캡을 제거했다.
- 매트 앞면이 위로 향하고 커버가 씌워져 있다.
- 호스 방향은 발 아래쪽이며 보일러와 매트 사이가 30cm 이상 떨어져 있다.
- 보일러가 평평한 곳에 놓여 있다.
- 이지커넥터가 양쪽 모두 ‘딸깍’ 소리가 나도록 체결되어 있다.
- 전원 연결 후 2~3초 뒤 전원을 켰다.
- 킹 약 1,500ml, 퀸 약 1,350ml, 싱글 약 1,050ml의 물을 수위표시를 확인하며 나누어 주입했다.
- 물 주입구 마개를 완전히 닫고 원하는 온도를 설정했다.
- 누수와 반복 에러 없이 운전표시가 정상적으로 나타난다.
이 순서까지 확인했다면 EQM545·555·565·595 온수매트의 기본 설치와 첫 사용 준비가 끝난 것입니다.
