게이트맨(GATEMAN) 도어록 V110 Series – 각부 명칭 및 기본 사용 방법

게이트맨(GATEMAN) 브랜드의 디지털 도어록 제품 중에서 V110 Series의 사용 설명서 입니다.
본 설명서에서는 제품의 특징, 구성품, 각 부분의 명칭과 가장 기본적인 사용법으로 비밀번호 등록 및 사용, 카드키 등록 및 사용 방법, 건전지 방전 시 비상 전원 공급 방법을 확인할 수 있습니다.

  • 📦 제품의 종류 : 직류, 비내화형, 온도센서식, 비열쇠식, 주키도어록
  • 📦 기자재 명칭 : RFID/USN용 무선기기
  • 📦 모델명 : V110
  • 🏪 상호 : 아시아블로이코리아 주식회사
  • 🌐 공식 홈페이지 : 바로 가기
  • 📄 공식 사용 설명서 : 바로 확인 하기

본 제품의 공식 사용 설명서 버전과 실제 구매시 포함된 사용설명서의 버전이 차이가 있을 수 있습니다.
본 설명의 내용은 사용 경험을 바탕으로 설명이 추가되므로, 제품 구매시 포함된 사용설명서와 차이가 있습니다.


제품의 특징

  1. SHM(Safe Handle Mechanism) 기술 [특허출원]
    세대현관에 구멍을 뚫거나 우유 튜입구 등을 통하여 도어락을 열어서 침입하는 것을 불가능하도록 하는 SHM(Safe Handle Mechanism)기술이 적용되었습니다.
  2. 손바닥 터치 기능 [특허출원]
    비밀번호로 문을 열 때 잔류지문으로 인해 비밀번호가 노출되는 것을 예방하기 위해 비밀번호를 입력한 후 번호판을 손바닥으로 살짝 터치하면 입력이 종료되는 새로운 기능입니다.
  3. 안티파이어 기술 (내화형 모델 한정) [국내유일]
    방화문에 타공홀을 통한 화재전이를 막아주는 특수 소재의 구조를 적용하여 1000℃ 이상에서 1시간 이상 화염의 확산을 막아주는 내화형 기술이 적용되었습니다.
  4. 특수소재(Fiber Glass) 와 견고한 몸체 구조
    제품 설계 시 충격에 강한 구조를 채용하고 있으며, 고온에 견디고 강도가 높은 파이버 글라스와 내구성이 강한 다이캐스팅을 사용해 견고함과 동시에 안전을 우선적으로 고려하고 있습니다.
  5. 게이트맨 네트워킹 시스템 구축 (별도구매) [국내유일]
    홈게이트 통신팩을 추가로 장착하여 리모컨을 이용할 수 있으며 무선 보안 시스템의 네트워크 패키지와 연동으로 외부에서 전화를 이용해 집안의 보안상태를 확인하거나 게이트맨을 열고 닫을 수 있습니다.
  6. 전기충격무력화 (Antishock) 기능
    전기 충격기를 통한 문열림 방지 기능이 있는 회로를 사용하고 있어 불법적인 전기 충격기로 과도한 전기 충격을 가해도 회로에서 전류를 완전 차단하여 안전합니다.
  7. 고온 경보 안전 시스템과 화재 안전 개폐 시스템
    고온경보 안전 시스템이 60도 내외(센서동작 55도)의 열을 감지할 경우, 경보음이 울리고 도어록의 열림 기능이 작동됩니다. (단 도어록에 직접 불이 붙는 경우에는 감지가 안될 수도 있습니다.)
  8. 간편메뉴 설정기능
    기존의 복잡한 기능 설정 방법과 달리 음량조절과 자동/수동 접근설정 등의 주요 기능을 버튼 하나로 설정할 수 있는 원터치(One Touch) 방식으로 편리성을 높였습니다.

구성품 안내

구성품은 제품의 성능이나 품질향상을 위해 예고 없이 변경될 수 있습니다.
❗참고 단체 납품인 경우 구성품이 내용과 다를 수 있습니다.

기본 구성품

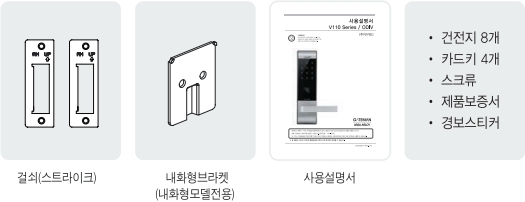

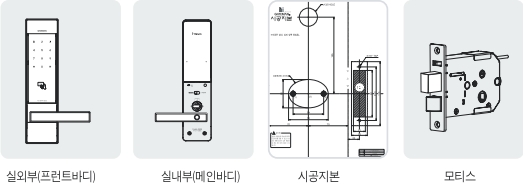

게이트맨(Gateman) 도어락 V110 Series : 기본 구성품
게이트맨(Gateman) 도어락 V110 Series : 기본 구성품
  • 실외부(프런트 바디)
  • 실내부(메인 바디)
  • 시공지본
  • 모티스
  • 걸쇠(스트라이크)
  • 내화형 브라켓(내화형 모델 전용)
  • 사용 설명서
  • 건전지 8개
  • 카드키 4개
  • 스크류
  • 제품 보증서
  • 경보 스티커

별매품

아래 항목은 별도로 구매가 가능한 구성품입니다.

  • 홈 케어 통신팩
  • 리모컨

각 부분의 명칭

다음의 각 부분의 명칭은 잘 숙지하기 바랍니다.
본 설명서의 명칭과 숫자는 여기 각 부분의 명칭과 숫자를 따릅니다.

실외부

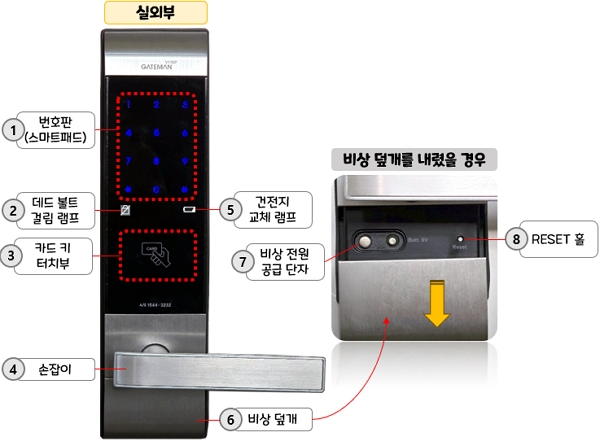

게이트맨(Gateman) 도어락 V110 Series : 각 부분의 명칭

문 바깥쪽으로 보이는 부분에는 ①번호판(스마트패드), ② 데드 볼트 걸림 램프, ③ 카드키 터치부, ④ 손잡이, ⑤ 건전지 교체 램프, ⑥ 비상 덮개로 구성되어 있습니다.

손잡이 아래에 비상 덮개를 열면 배터리가 없어 열리지 않는 경우 비상 전원을 공급할 수 있는 ⑦ 비상 전원 공급 단자와 초기화 할 수 있는 ⑧ RESET 홀이 있습니다.

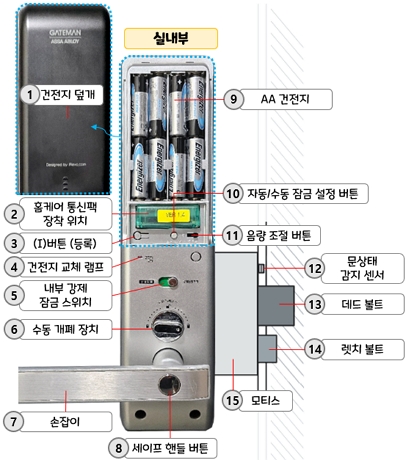

실내부

게이트맨(Gateman) 도어락 V110 Series : 실내부 명칭

문 안쪽 실내에서 보이는 부분에는 ① 건전지 덮개, ④ 건전지 교체 램프, ⑤ 내부 강제 잠금 스위치, ⑥ 수동 개폐 장치, ⑦ 손잡이, ⑧ 세이프 핸들 버튼으로 구성되어 있습니다.

① 건전지 덮개를 열면 ② 홈케어 통신팩 장착 위치, ③ (I)버튼 (등록), ⑨ AA 건전지, ⑩ 자동/수동 잠금 설정 버튼, ⑪ 음량 조절 버튼이 있습니다.

도어락과 벽면의 잠금 장치쪽으로는 ⑫ 문상태 감지 센서, ⑬ 데드 볼트, ⑭ 렛치 볼트, ⑮ 모티스로 구성되어 있습니다.


사용 방법

비밀번호 사용하기

❗참고

  • 비밀번호를 처음 등록하거나 바꾸실 때는, 실수로 문이 잠길 수도 있으니 반드시 열어 둔 상태에서 등록하십시오.
  • 새로운 비밀번호 등록시 이전 등록된 비밀번호는 자동으로 삭제됩니다.
  • 비밀번호는 #과 *를 제외한 4자리에서 12자리까지 숫자로 지정하시기 바랍니다.

비밀번호 등록하기

아래 사진을 참고해 다음 순서를 따릅니다.

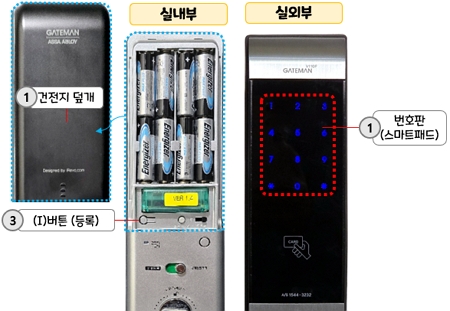

게이트맨(Gateman) 도어락 V110 Series : 비밀번호 사용하기
  1. 실내부의 ① 건전지 덮개를 연 후, ③ (I) 버튼(등록)을 한번 누릅니다.
  2. 등록할 비밀번호를 실외부 ① 번호판(스마트 패드)에서 누릅니다.
    (4~12자리 숫자만 입력 가능)
  3. 실내부의 ③ (I) 버튼(등록)을 다시 한번 누르면 비밀번호 등록이 완료됩니다.

비밀번호로 문 열기

비밀번호를 등록한 후 정상적으로 동작하는지 반드시 확인하십시오.

  1. 손바닥으로 실외부의 ① 번호판(스마트 패드)을 살짝 터치합니다.
    터치하면 번호가 표시됩니다.
  2. 실외부 ① 번호판에서 등록한 비밀번호를 누릅니다.
  3. 손바닥으로 실외부의 ① 번호판을 살짝 터치하거나, *(별표) 버튼을 누르면 문이 열립니다.

카드키 사용하기

❗참고

  • 카드키 분실시 또는 카드키를 소지하지 않을 경우를 대비하여 반드시 비밀번호를 등록하시기 바랍니다.
  • 새로운 카드키 등록 시 이전에 카드키는 자동으로 삭제됩니다.

⚠️주의

  • 고객님의 보안을 위하여 반드시 제조사에서 공급하는 전용카드키만을 등록 후 사용하시기 바랍니다.
  • 제공된 카드키 외에 교통카드, 신용카드(교통카드기능) 또는 휴대폰 등의 등록 및 사용으로 인한 피해는 회사가 책임지지 않습니다.

카드키 등록하기

카드키는 20개까지 등록이 가능합니다.
아래 화면을 참고로 해서 다음 순서를 따릅니다.

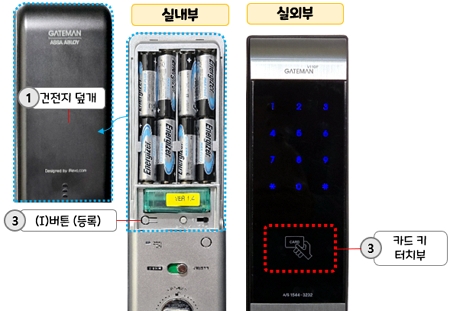

게이트맨(Gateman) 도어락 V110 Series : 카드키 사용하기
  1. 실내부의 ① 건전지 덮개를 연 후, ③ (I) 버튼(등록)을 한번 누릅니다.
  2. 등록할 카드키를 실외부 ③ 카드키 터치부에 갖다 댑니다.
    (연속으로 다른 카드키를 등록 시 순차적으로 카드키를 갖다 댑니다.)
  3. 실내부의 ③ (I) 버튼(등록)을 다시 한번 누르면 카드키 등록이 완료됩니다.

카드키로 문 열기

카드키를 등록한 후 정상적으로 동작하는지 반드시 확인하십시오.

  • 등록된 카드키를 실외부의 ③ 카드키 터치부에 대면 잠금 상태가 해제됩니다.

문 잠그기

외부에서 문 잠그기

  • 자동 잠금으로 설정된 경우
    내장된 자동 잠금 센서가 있어 문을 닫으면 5초 내에 자동으로 문이 잠깁니다.
  • 수동 잠금으로 설정된 경우
    손바닥으로 실외부의 번호판을 살짝 터치하면 문이 잠깁니다.

내부에서 문 잠그기

  • 자동 잠금으로 설정된 경우
    내장된 자동 잠금 센서가 있어 문을 닫으면 5초 내에 자동으로 문이 잠깁니다.

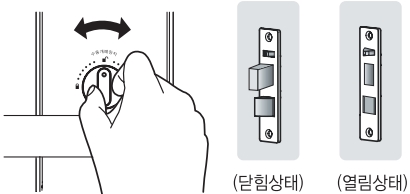

  • 수동 잠금으로 설정된 경우
    수동 잠금 설정 상태에서 수동 개폐 장치를 닫힘 방향으로 돌려 문을 잠글 수 있습니다.

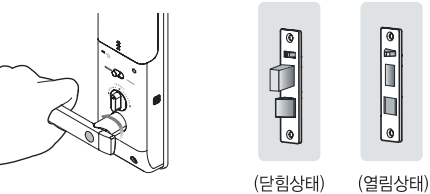

게이트맨(Gateman) 도어락 V110 Series : 수동 문 잠그기

❗참고 자동 잠금 기능에 의해 문이 잠겼더라도 반드시 다시 한번 문의 잠김 여부를 체크 하시기 바랍니다.


내부에서 문 열기

공장 출하 시 초기 설정 상태는 세이프 핸들 설정 상태입니다.

❗참고 비상 상황을 대비하여 세이프 버튼 설정 조작 방법을 숙지하시기 바랍니다.

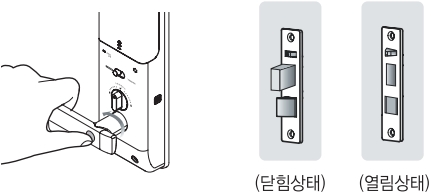

세이프 핸들 설정 상태에서 문 열기

게이트맨(Gateman) 도어락 V110 Series : 내부에서 문 열기

실내부 손잡이에 위치한 세이프 핸들 버튼을 누른 상태에서 손잡이를 내리면서 밀어 줍니다.

세이프 핸들 해제 상태에서 문 열기

게이트맨(Gateman) 도어락 V110 Series : 내부에서 문 열기

실내부 손잡이를 아래 방향으로 내리면서 밀어 줍니다.

비상 시 수동 개폐 장치로 문 열기

게이트맨(Gateman) 도어락 V110 Series : 내부에서 문 열기

수동 개폐 장치를 열림 방향으로 돌린 후 실내부 손잡이를 위치한 세이프 핸들 버튼을 누른 상태에서 손잡이를 내리면서 밀어 줍니다.


참고 사항

건전지 방전 시 비상 전원 공급 방법

건전지가 방전되어 문을 열 수 없을 때, 9V 건전지를 접촉한 상태에서 문을 열 수 있습니다.
9V 알카라인 정푼 건전지를 사용하십시오.

아래 화면을 참고해 다음 순서를 따릅니다.

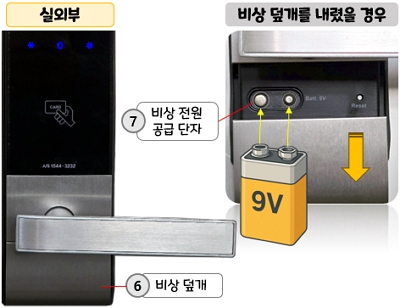

게이트맨(Gateman) 도어락 V110 Series : 비상 전원 공급 방법
  1. 실외부의 ⑥ 비상 덮개를 아래로 밀어 연 후, ⑦ 비상 전원 공급 단자에 9V 건전지를 접촉합니다.
    건전지를 접촉한 상태를 계속 유지합니다.
  2. 손바닥으로 실외부의 번호판을 살짝 터치한 후 비밀번호를 입력해 문을 열거나, 등록한 카드키를 카드키 터치부에 접촉해 문을 엽니다.
  3. 문을 완전히 열기까지 9V 건전지를 계속 접촉하고 있어야 합니다.

건전지 교환 방법

건전지 수명은 온도, 습도, 사용횟수 및 건전지의 품질에 따라 차이 날 수 있습니다.

  1. 건전지 사용 기간
    제품의 건전지는 1.5V 알카라인 AA(LR6)사이즈 8개를 사용하며, 1일 10회 사용을 기준으로 1년간 사용이 가능합니다.
  2. 건전지 교환시기 알림
    실외부의 건전지 교체램프가 점등하거나, 실내부의 건전지 교체램프에 빨간색 불이 들어오거나, 경고 멜로디(따르릉~ 따르릉~ 비켜나세요~)가 울리거나 음성안내(건전지를 교환해 주세요.)가 나오면 건전지를 교환하십시오.

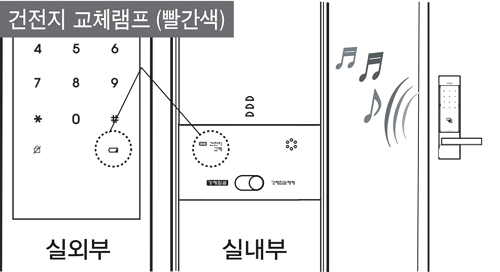

게이트맨(Gateman) 도어락 V110 Series : 건전지 교환 방법

❗참고 건전지 교환시 반드시 8개 모두를 교환해 주시기 바랍니다.

⚠️주의

  • 건전지 장착 시 반드시 +, – 단자를 확인하고 끼우십시오.
  • 건전지 역 삽입 시 누액이나 파열이 발생할 수 있으므로 주의하십시오.
  • 건전지 수명이 다하면 건전지를 교환하고, 사용하지 않은 전지와 사용중이거나 사용이 완료된 전지를 혼용하지 마십시오.
