설치 전 준비물과 조건
아카라 롤러 쉐이드 드라이버 E1은 기존 롤러 쉐이드의 비드 체인을 돌려 개폐를 제어하는 제품입니다.
설치 전에 다음 항목을 준비합니다.
- 스마트폰 또는 태블릿과 Aqara Home 앱
- Aqara Zigbee 3.0 허브
- φ5 드릴 비트가 장착된 드릴
- 나사와 확장 튜브, 양면 접착테이프 등 기본 액세서리
- 충전을 위한 USB Type-C 케이블과 전원
설치 전에 제품을 약 2시간 30분 충전하고, 쉐이드의 질량과 크기가 제품의 구동 조건에 맞는지 확인합니다.
허브와 장치의 거리는 30m 이내가 되도록 배치하며, 벽면은 본체와 뒷면 커버를 안정적으로 지지할 수 있어야 합니다.
청소·정비·부품 교체가 필요한 경우에는 반드시 전원을 분리하고, 창문 주변에서 작업 중일 때는 장치를 작동하지 않습니다.
설치 전에 위쪽 버튼, 아래쪽 버튼, RESET 버튼, 인디케이터, USB Type-C 포트의 위치를 확인해 두면 설치 중 회전 방향과 작동 상태를 점검하기 쉽습니다.
호환되는 비드 체인 확인
E1은 플라스틱 또는 금속 소재의 비드 체인과 호환되며, 비드 두께는 3~6mm 범위인지 먼저 확인해야 합니다.
체인의 비드 크기에 따라 장착할 플레이트가 달라지므로 비드가 플레이트 홈에 자연스럽게 맞는지 확인한 뒤 설치를 진행합니다. 체인이 지나치게 굵거나 홈에 제대로 걸리지 않는 경우에는 설치를 강행하지 않는 것이 좋습니다.
비드가 둥글고 일정한 간격으로 연결되어 있는지, 플라스틱 또는 금속 소재인지 확인합니다.
체인의 두께가 규격에서 벗어나면 회전 중 미끄러지거나 안정적으로 걸리지 않을 수 있습니다.
헤드 커버와 플레이트 조립
먼저 장치의 헤드 커버를 왼쪽 방향으로 분리합니다. 헤드 커버를 제거하면 출력축과 플레이트를 조립할 수 있는 부분이 드러납니다. 이때 커버와 본체가 맞물리는 방향을 기억해 두면 마지막 재조립이 수월합니다.
헤드 커버를 본체에서 왼쪽으로 분리합니다.
무리하게 비틀기보다 안내된 방향으로 밀어 커버와 본체의 결합부가 풀리도록 합니다.
비드 크기에 맞는 플레이트 선택

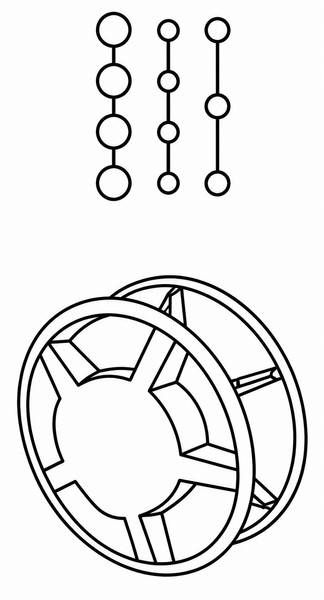

직경 3~4.5mm의 일반적인 비드 체인은 해당 크기에 맞는 플레이트를 선택합니다.
직경 4.5~6mm 비드 체인은 커넥터를 포함한 형태를 확인하고, 커넥터 두께가 6mm 미만인지 점검합니다.
선택한 플레이트를 장치의 출력축에 끝까지 밀어 넣어 흔들림이 없도록 장착합니다.
비드 체인의 실제 크기를 플레이트와 비교해 맞는 부품을 선택합니다.
비드가 홈보다 작거나 크게 느껴지면 다른 플레이트로 바꿔 체인이 안정적으로 걸리는지 확인합니다.
직경 3~4.5mm 비드 체인은 일반적으로 작은 비즈용 플레이트를 사용하고, 직경 4.5~6mm 비드 체인은 큰 비즈와 커넥터에 맞는 플레이트를 사용합니다.
큰 비드 체인을 사용하는 경우에는 비드뿐 아니라 체인 연결부인 커넥터의 두께도 함께 확인합니다.
비드 체인 연결과 교차 방지
비드 체인을 플레이트 홈에 걸고, 체인이 빠지지 않을 정도로만 단단히 당깁니다.
너무 세게 당기면 체인과 플레이트에 불필요한 장력이 생길 수 있으므로 팽팽하지만 자연스럽게 움직이는 정도가 적당합니다.
체인이 본체 안팎에서 꼬이거나 교차하지 않도록 한 줄의 흐름을 유지합니다.
비드 체인을 플레이트에 건 상태에서 본체를 쉐이드 옆에 대고, 체인이 안정적으로 회전하는 위치를 찾습니다.
이 단계에서는 아직 벽에 고정하지 않고 본체를 손으로 잡은 채 위치를 조정합니다.
최종 설치 위치를 정하기 전에 체인이 올바르게 정렬되어 있는지 확인합니다.
체인이 교차된 상태로 고정되면 회전 중 체인이 이탈하거나 미끄러질 수 있으므로, 본체를 고정하기 전에 반드시 바로잡습니다.
회전 안정성 확인
본체를 적절한 위치에 대고 위쪽 버튼 또는 아래쪽 버튼을 눌러 비드 체인을 회전시킵니다.
체인이 플레이트에서 미끄러지지 않고 안정적으로 움직이는지 확인합니다.
회전 중 같은 버튼을 다시 누르면 모터를 멈출 수 있습니다.
체인이 빠지거나 걸리는 경우에는 버튼을 반복해서 누르기보다 체인의 정렬과 플레이트 선택을 먼저 확인합니다.
위쪽 또는 아래쪽 버튼을 짧게 눌러 체인의 움직임을 확인합니다.
체인이 안정적으로 회전하고 쉐이드가 자연스럽게 움직이는 위치가 벽면 고정 위치의 기준이 됩니다.
벽면 설치 위치 표시와 뒷면 커버 고정
최종 위치가 정해지면 본체를 손으로 잡은 채 장치 밑면을 따라 벽에 연필로 윤곽을 표시합니다.
표시가 끝나면 본체에서 뒷면 커버를 분리합니다.
뒷면 커버는 본체를 벽에 결합하는 기준 부품이므로, 설치 위치를 다시 확인한 뒤 고정해야 합니다.
뒷면 커버의 손잡이 부분을 눌러 본체에서 분리합니다.
커버를 분리한 뒤 벽면 표시와 실제 커버 위치가 일치하는지 확인합니다.
뒷면 커버는 앞서 표시한 장치 윤곽의 기준점에서 약 5mm 아래에 맞춰 고정합니다.
드릴 작업 전 나사 구멍 간격과 비드 체인의 진행 방향을 함께 확인해 커버가 체인의 움직임을 방해하지 않도록 합니다.
뒷면 커버 벽면 고정
벽 재질에 맞게 φ5 드릴 비트로 구멍을 만든 뒤 필요하면 확장 튜브를 삽입합니다.
뒷면 커버를 표시된 위치에 맞추고 제공된 나사 2개로 단단히 고정합니다.
커버가 기울어지지 않았는지, 나사 머리가 커버 결합을 방해하지 않는지 확인합니다.
뒷면 커버를 벽면에 맞춘 뒤 나사 두 개를 조여 고정합니다.
고정 후에는 커버가 흔들리지 않는지 손으로 가볍게 확인합니다.
뒷면 커버를 고정한 뒤 비드 체인을 플레이트에 올바르게 건 상태로 본체를 커버에 결합합니다.
체인이 커버와 본체 사이에 눌리거나 교차되지 않았는지 확인하면서 결합합니다.
헤드 커버 장착과 설치 완료
헤드 커버의 보호 시트를 제거한 뒤 커버를 본체 뒷면에 장착합니다.
커버가 끝까지 결합되었는지 확인하고, 비드 체인이 플레이트에서 빠지지 않는지 다시 점검합니다.
이로써 기계적인 설치가 완료됩니다.
헤드 커버를 장착한 뒤 장치가 벽면에 안정적으로 고정되고 비드 체인이 플레이트를 따라 연결되어 있는지 확인합니다.
본체 결합 후 작동 확인
설치가 끝나면 위쪽 버튼과 아래쪽 버튼을 각각 눌러 쉐이드가 열리고 닫히는 방향을 확인합니다.
버튼을 다시 눌렀을 때 모터가 멈추는지도 점검합니다.
회전 방향이 실제 쉐이드의 움직임과 반대라면 설치를 반복하기 전에 방향 설정을 조정할 수 있습니다.
체인이 미끄러지거나 비정상적으로 걸리면 전원을 분리하고 체인 교차 여부, 플레이트 규격, 본체 결합 상태를 다시 확인합니다.
Aqara Home 앱 연결
장치 설치 후 Aqara Zigbee 3.0 허브와 Aqara Home 앱을 준비합니다.
앱에서 홈 화면의 오른쪽 위 ‘+’를 눌러 장치 추가로 이동한 뒤 Roller Shade Driver E1을 선택하고 연결할 허브를 지정합니다.
화면 안내에 따라 RESET 버튼을 약 5초간 눌러 페어링을 진행합니다.
앱 메뉴와 표시 방식은 허브 모델이나 소프트웨어 버전에 따라 달라질 수 있습니다.
회전 범위 설정
네트워크 연결이 완료되면 Aqara Home 앱에서 쉐이드의 전체 열림과 전체 닫힘 위치를 설정합니다.
앱의 장치 페이지에서 회전 범위 설정을 시작하고, 실제 쉐이드가 완전히 열린 위치와 닫힌 위치를 각각 저장합니다.
설정이 끝난 뒤 앱과 본체 버튼으로 중간 위치와 양 끝 위치에서 움직임이 정상인지 확인합니다.
설치 시 주의사항
- 비드 체인은 3~6mm 플라스틱 또는 금속 비드인지 확인합니다.
- 체인을 너무 세게 당기지 말고, 플레이트에 걸린 상태에서 교차되지 않게 배치합니다.
- 본체를 고정하기 전에 버튼으로 체인이 미끄러지지 않고 안정적으로 회전하는지 확인합니다.
- 뒷면 커버는 장치 윤곽 표시보다 약 5mm 아래 위치에 맞춰 고정합니다.
- 나사 고정 후 커버가 흔들리지 않고 본체가 끝까지 결합되는지 확인합니다.
- 청소·정비·부품 교체 전에는 전원을 분리합니다.
- 배터리는 교체할 수 없으므로 충전 상태를 확인한 뒤 설치와 초기 설정을 진행합니다.
- 어린이가 고정된 컨트롤을 가지고 놀지 않도록 하고, 창문 청소나 유지 보수 중에는 장치를 작동하지 않습니다.
아카라 롤러 쉐이드 드라이버 E1 설치의 핵심은 비드 체인에 맞는 플레이트를 선택하고, 체인이 교차하지 않는 위치에서 회전 안정성을 먼저 확인한 뒤 뒷면 커버를 고정하는 것입니다.
이 순서를 지키면 벽면 고정 후 본체 결합과 작동 확인까지 한 번에 진행할 수 있습니다.
