코스텔(COSTEL) 욕실용 인터폰 CPN-160E의 사용 설명서입니다.
본 제품의 설치 방법부터 각 부분의 명칭과 기능(인터폰, 전화, 비상, 시계 설정 등)에 대한 사용 방법 확인할 수 있습니다.
본 제품의 공식 사용 설명서는 공식 홈페이지에서 확인할 수 없습니다.
본 설명의 내용은 사용 경험을 바탕으로 설명이 추가되므로, 제품 구매시 포함된 사용설명서와 차이가 있을 수 있습니다.
사용하기전 사용설명서를 꼭 읽어보세요.
본 설명서는 제품의 외관 또는 사양의 개선에 따라 변경될 수 있습니다.
본 제품은 국내(대한민국)용 입니다.

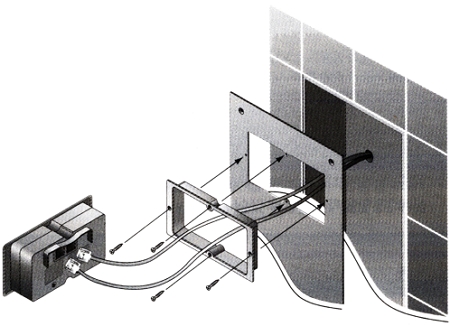

설치 방법
- 설치 장소를 선정합니다.
- 본 제품은 매립형이므로 설치 장소는 벽면으로 합니다.
- 선정한 장소에 제품을 볼트로 고정시킵니다.
- 고정 후 확실하게 고정되었는지 확인하여 주십시오.
⚠️ 설치 후에는 완전히 설치가 되었는지 꼭 확인하세요.
❗ 습기가 많은 곳에는 설치하지 마세요. (제품이 변형되거나 고장 및 수명 단축의 원인이 되고, 감전의 위험이 있습니다.)
각 부분의 명칭

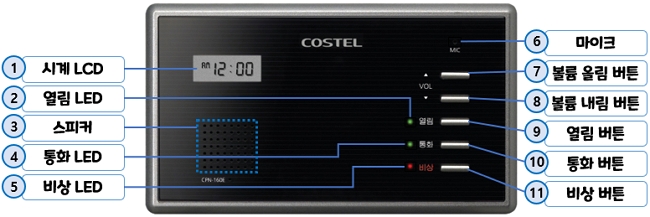

전면부
전면부의 각 부분의 명칭은 위 사진과 같으며 다음과 같습니다.
- ① 시계 LCD : 현재 시간을 표시합니다.
- ② 열림 LED
- ③ 스피커
- ④ 통화 LED
- ⑤ 비상 LED
- ⑥ 마이크
- ⑦ 볼륨 올림 버튼
- ⑧ 볼륨 내림 버튼
- ⑨ 열림 버튼
- ⑩ 통화 버튼
- ⑪ 비상 버튼

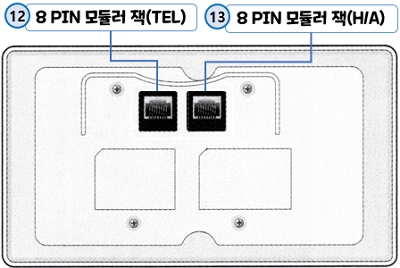

후면부
후면부에는 8 PN 모듈러 잭 2개가 있으며 하나는 TEL(통화 관련), 하나는 H/A 잭입니다.
제품 특징
- 욕실에서 원터치 버튼으로 편리하게 사용할 수 있습니다.
- 스피커폰 기능으로 인터폰 및 전화를 받을 수 있는 욕실용 제품입니다.
- 위급 상황 발생 시 위험을 외부로 알릴 수 있는 비상 기능이 있습니다.
- 욕실 비데 일체형으로 욕실에서 조화를 이룹니다.
- 생활 방수 기능 (IP 44)이 있습니다.
- 휴지걸이 일체형 (CPN-160E 모델만 적용) 입니다.
사용 방법
❗다음의 사용 방법에 표기된 숫자는 위 ‘각 부분의 명칭’에 표기된 숫자를 나타냅니다.
인터폰 기능
아파트 현장마다 H/A(H/N) 연동기기 상태에 따라 동작의 일부가 안될 수 있습니다.
현관, 공동현관, 경비실, 이웃집(내선) 착신 시
- 호출음이 납니다.
- 일정 시간이 지나면 자동으로 호출이 취소됩니다.
- 통화를 할 경우 통화 버튼(⑩)을 누르면 통화를 할 수 있습니다.
- 통화가 끝나면 다시 한 번 통화 버튼(⑩)을 누르기 바랍니다.
- 일정 시간이 지나면 자동으로 통화가 종료됩니다.
- 통화 중 열림버튼(⑨)을 터치하면 현관/공동 현관문을 열어 줄 수 있습니다.
❗주의 : 현관/공동현관 문열림 기능은 연동기기 상태에 따라 동작이 안될 수도 있습니다.
전화 기능
전화 통화 방법
- 전화벨 소리가 나면서 통화 LED(④)가 깜박이면 통화 버튼(⑩)을 누른 후 통화할 수 있습니다.
- 통화 후에는 통화 버튼(⑩)을 다시 한 번 누르면 통화가 종료됩니다.
- 통화 후에는 반드시 통화 버튼(⑩) 다시 한 번 눌러줍니다
전화 통화 LED
- 전화 통화 시에는 통화 LED(④)가 켜지고 통화 완료 시 통화 버튼(⑩)을 누르면 통화 LED(④)가 꺼집니다.
음량 조절 기능
호출음 음량 조절 방법
- 인터폰 및 전화 호출음은 호출 중 볼륨버튼(⑦, ⑧)으로 조절 가능합니다.
통화 음량 조절 방법
- 인터폰 및 전화 통화 음량은 통화 시 볼륨버튼(⑦, ⑧)으로 조절 가능합니다.
❗참고
연동 제품의 특성상 음량을 과도하게 키우면 하울링 또는 통화음이 끊길 수 있으니 알맞게 조절하시기 바랍니다.
호출음과 통화 음량은 조절된 값으로 각각 자동 기억됩니다.
음량을 최소로 하면 통화 소리가 들리지 않으므로, 적당히 조절하여 주시기 바랍니다.
비상 기능
❗주의 : 비상통보 기능이 있는 장치에 연결되어 있을 때만 가능합니다.
- 위급상황 발생 시 비상버튼(⑪)을 2초 이상 눌러 집안 내부의 위급상황을 신속하게 알릴 때 사용할 수 있습니다.
시계 기능
현재 시간 설정 방법
- 열림 버튼(⑨)을 약 2초 이상 누르면 시계 LCD(①)가 깜박입니다.
- 볼륨 올림(시간 설정) ⑦, 볼륨 내림(분 설정)버튼(⑧)을 눌러 원하는 시간, 분을 설정하시기 바랍니다.
- 열림버튼(⑨)을 다시 한 번 누르면 시간이 설정됩니다.
제품의 규격
외관 디자인 및 제품 규격은 제품의 성능 향상을 위해 사전예고 없이 변경될 수 있습니다.
- 모델 : CPN-160E 욕실용 인터폰
- 기능 : 인터폰, 전화, 비상, 시계
- 통화 방식 : 핸즈프리 방식
- 스피커 : 0.5W(32Ω) × 1EA
- 사용 전원 : DC 12V (Home Auto 제공)
- 중량 : 230g
- 규격(크기) : 163(W) × 104(H) × 47(전면 돌출부 : 5)(D)mm
